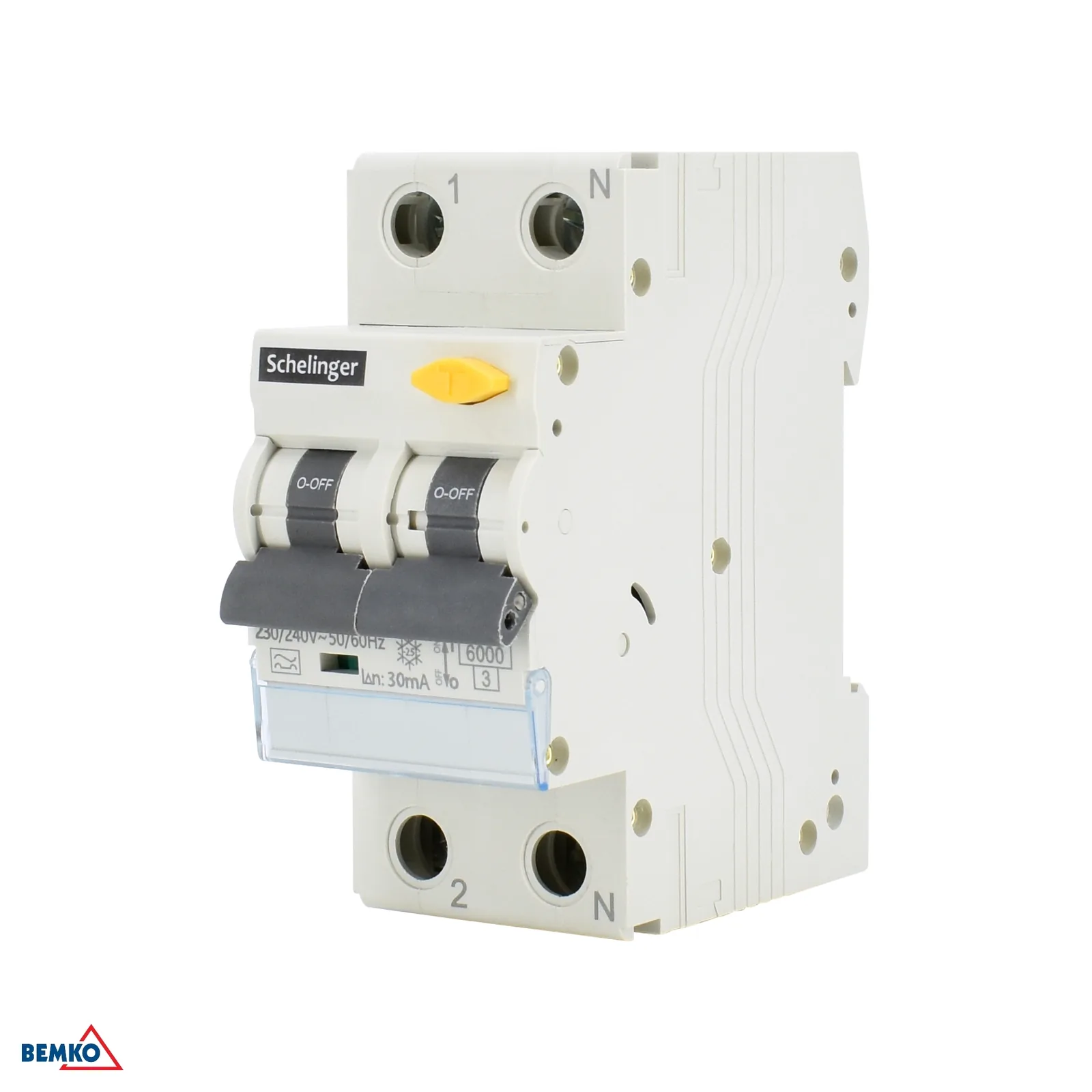

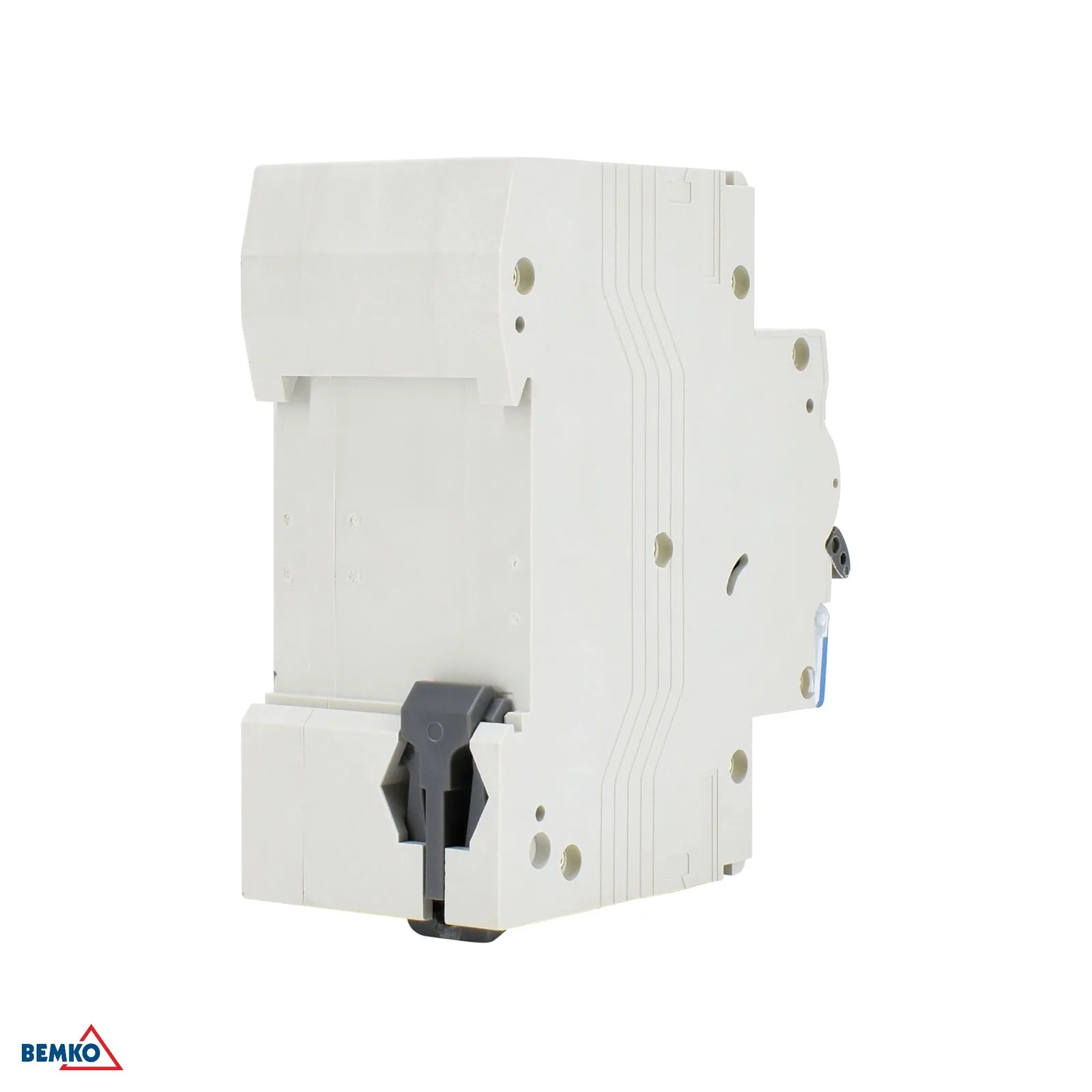

Prúdový chránič s nadprúdovou ochranou 2P, typ A, 16 A, 30 mA, Schelinger BM-A08-GVL-A-C25

Podrobný popis

Prúdový chránič s nadprúdovou ochranou Schelinger BM-A08-GVL-A-C25

Kompaktný 2-pólový ističochránič Schelinger je určený na spoľahlivú ochranu elektrických obvodov v rozvádzači. Spája funkciu prúdového chrániča a nadprúdovej ochrany, takže pomáha chrániť inštaláciu pred poruchovým prúdom aj preťažením. Vďaka montáži na DIN lištu 35 mm je vhodný na bežnú modulárnu inštaláciu v domácnostiach aj v menších komerčných objektoch.

• Typ A – vhodný aj pre obvody s bežnými elektronickými spotrebičmi.
• Menovitý prúd 16 A a reziduálny prúd 30 mA pre citlivú ochranu obvodu.
• Kompaktné 2-modulové vyhotovenie šetrí miesto v rozvádzači.
• Určený na montáž na DIN/TH lištu 35 mm.
• Charakteristika C a vypínacia schopnosť 6 kA pre štandardné inštalačné aplikácie.

Použitie a kompatibilita

Tento ističochránič je vhodný na použitie v jednofázových okruhoch s menovitým napätím 230/240 V AC, 50/60 Hz. Vďaka typu A je určený pre bežné spotrebiče a elektrické obvody, kde sa vyžaduje kombinácia prúdovej ochrany a ochrany pred nadprúdom. Montuje sa na štandardnú 35 mm DIN/TH lištu, takže sa jednoducho začlení do väčšiny modulárnych rozvádzačov.

• Kompatibilný s modulárnymi rozvádzačmi na 35 mm DIN/TH lištu.
• Vhodný pre obvody s napájaním 230/240 V AC, 50/60 Hz.
• Použitie v inštaláciách, kde sa vyžaduje ochrana typu A a citlivosť 30 mA.

Technické parametre

• Kartón: 60 ks
• Charakteristika: C
• Konvenčný tepelný prúd: Inc 6 kA
• Reziduálny prúd: 30 mA
• Výška: 73 mm
• Menovité izolačné napätie: Ui: 500 V
• Dĺžka: 82 mm
• Menovité napätie: 230/240 V AC, 50/60 Hz
• Počet modulov: 2
• Prevádzková vypínacia schopnosť: Ics: 6 kA
• Balenie: 6 ks
• Prevádzková teplota: -25 °C až +40 °C
• Menovitý prúd: In: 16 A
• Skratová vypínacia schopnosť: 2 kA
• Spôsob montáže: na DIN/TH lištu 35 mm
• Stupeň krytia (IP): IP20
• Impulzné napätie: Uimp: 4 kV
• Typ: A
• Šírka: 36 mm
• Značka: Schelinger
