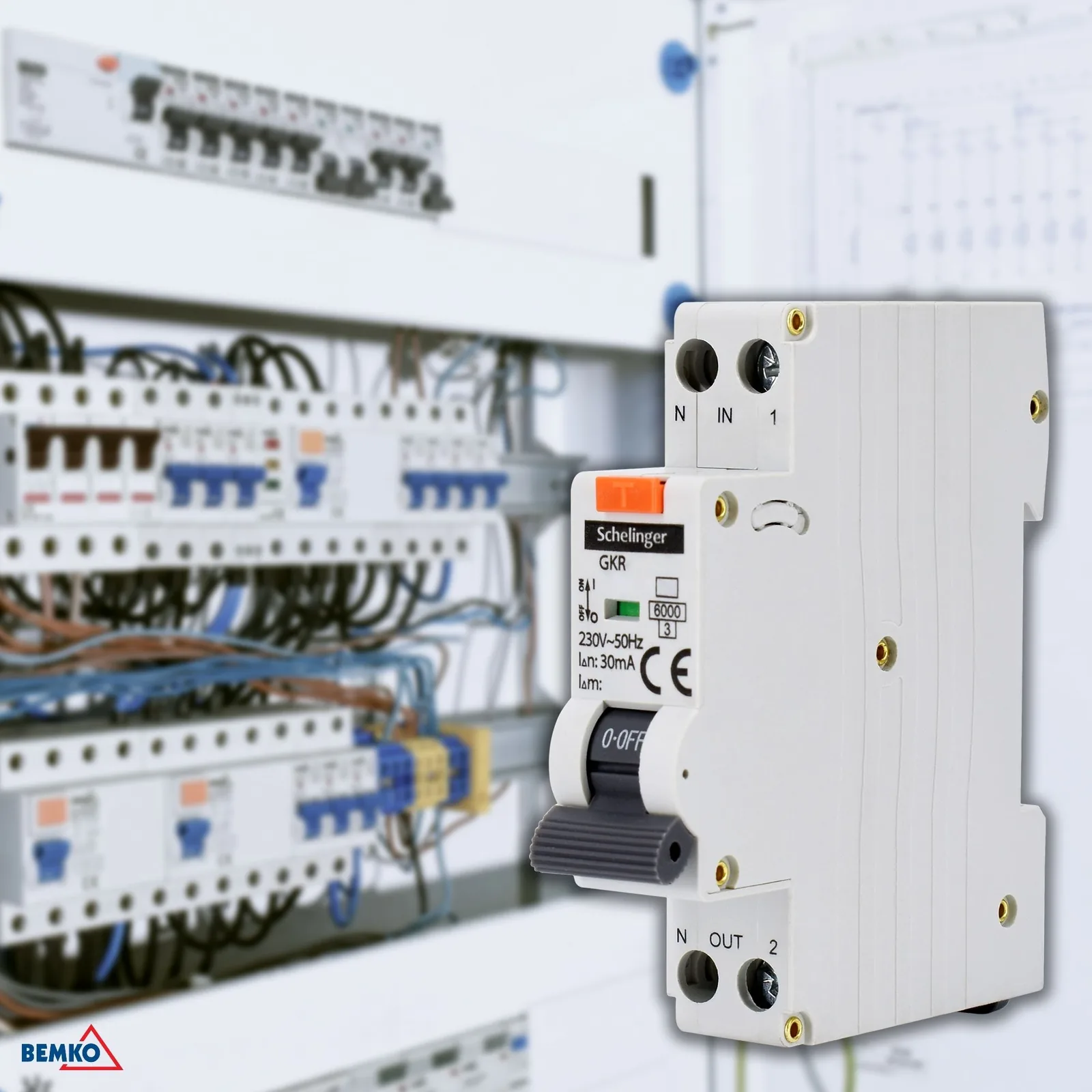

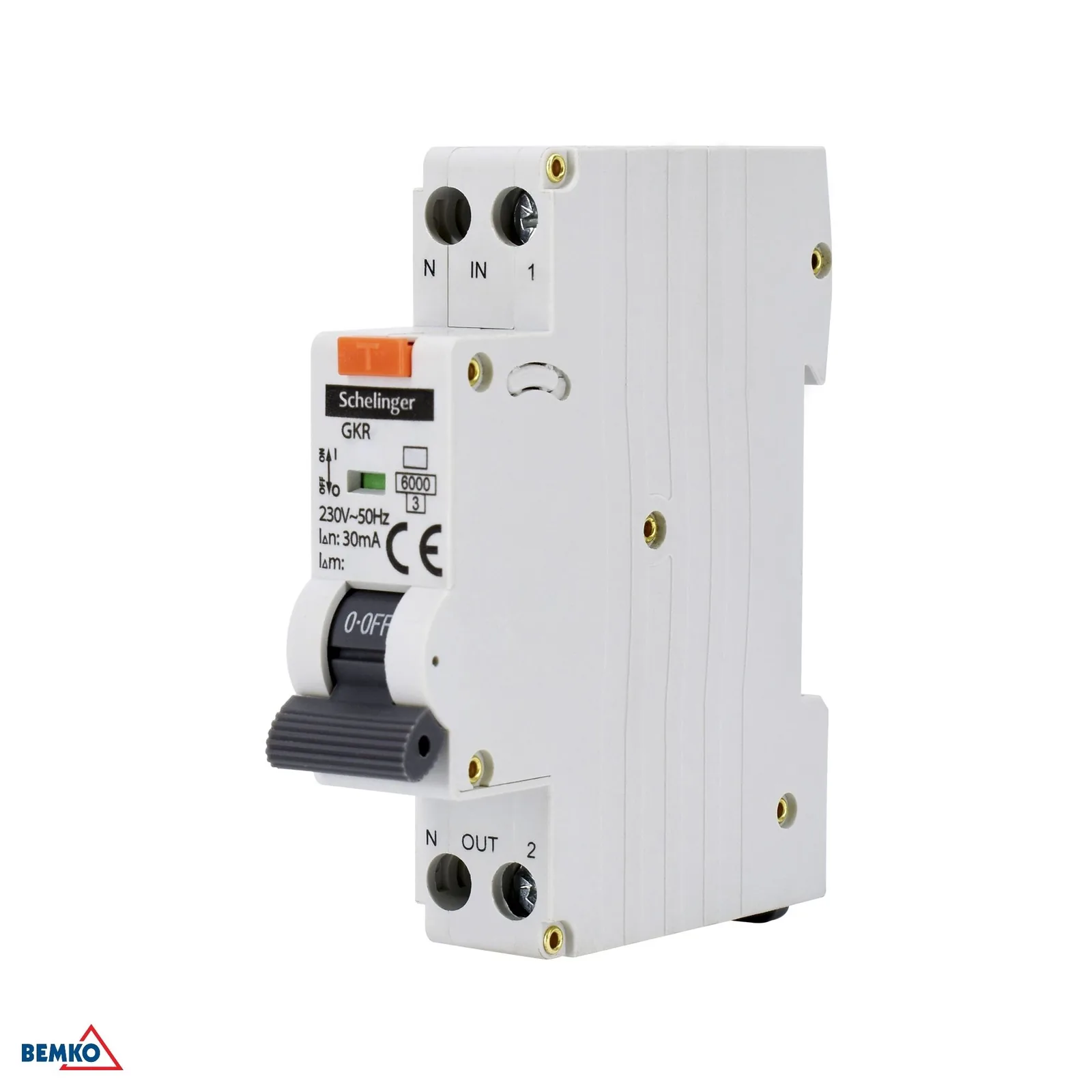

Schelinger kombinovaný istič s prúdovým chráničom 1P B 16A 30 mA typ A na DIN lištu BM-A08-GKR-A-B16

Podrobný popis

Schelinger kombinovaný istič s prúdovým chráničom 1P B 16A 30 mA typ A na DIN lištu

Kombinovaný istič s prúdovým chráničom Schelinger je kompaktné riešenie pre ochranu elektrických obvodov v rozvádzači. V jednom module spája ochranu proti nadprúdu aj ochranu pred unikajúcim prúdom, takže šetrí miesto na DIN lište a zjednodušuje montáž. Toto vyhotovenie s charakteristikou B a menovitým prúdom 16 A je vhodné pre bežné jednofázové obvody. Chránič typu A s citlivosťou 30 mA pomáha zvýšiť bezpečnosť pri poruche izolácie alebo pri úniku prúdu. Vďaka menovitému napätiu 230 V / 50 Hz je určený pre štandardné sieťové zapojenie v domácnostiach aj menších prevádzkach.

• Kombinácia ističa a prúdového chrániča v jednom module
• Charakteristika B pre bežné záťažové obvody
• Prúdový chránič typu A s citlivosťou 30 mA
• Montáž na 35 mm DIN/TH lištu
• Úsporné jednomodulové vyhotovenie

Výhody a použitie

Tento kombinovaný prístroj je praktickou voľbou tam, kde chcete mať v jednom kompaktnom prvku ochranu vedenia aj osôb. Hodí sa do bytových rozvádzačov, menších elektrických inštalácií a všade tam, kde je dôležitá spoľahlivá ochrana pri zachovaní minima miesta. Menovitá vypínacia schopnosť 6 kA a prevádzková vypínacia schopnosť Ics 6000 A poskytujú parametre pre bežné inštalácie s dostatočnou rezervou. Krytie IP20 zodpovedá použitiu vo vnútornom prostredí rozvádzača.

• Vhodný do bytových a menších komerčných rozvádzačov
• Chráni obvod pred preťažením aj únikom prúdu
• Kompatibilný s montážou na štandardnú 35 mm DIN lištu
• Kompaktné riešenie s minimálnymi nárokmi na miesto
• Určený na vnútornú inštaláciu do rozvádzača

Kompatibilita

Produkt je určený pre jednofázové elektrické obvody s menovitým napätím približne 230 V / 50 Hz a montáž na štandardnú 35 mm DIN/TH lištu. Vďaka šírke jedného modulu sa hodí do väčšiny bežných rozvádzačov s dostatočným priestorom pre modulárne prístroje.

• Jednofázové obvody 230 V / 50 Hz
• Montáž na DIN/TH lištu 35 mm
• Modulárne rozvádzače pre 1 modul

Technické parametre

• Značka: Schelinger
• EAN: 5900280961976
• Typ: A
• Charakteristika: B
• Menovitý prúd: 16 A
• Menovité napätie: ~230 V / 50 Hz
• Menovitý rozdielový prúd: 30 mA
• Menovitá impulzná odolnosť: Uimp 4 kV
• Menovité izolačné napätie: Ui 500 V
• Menovitá vypínacia schopnosť pri skrate: 6 kA
• Prevádzková vypínacia schopnosť: Ics 6000 A
• Podmienený skratový prúd: Inc 6 kA
• Počet modulov: 1
• Šírka: 18 mm
• Výška: 67 mm
• Dĺžka: 81 mm
• Spôsob montáže: DIN/TH lišta 35 mm
• Stupeň krytia: IP20
• Prevádzková teplota: -25 °C až +40 °C
• Balenie: 12 ks
• Kartón: 120 ks
