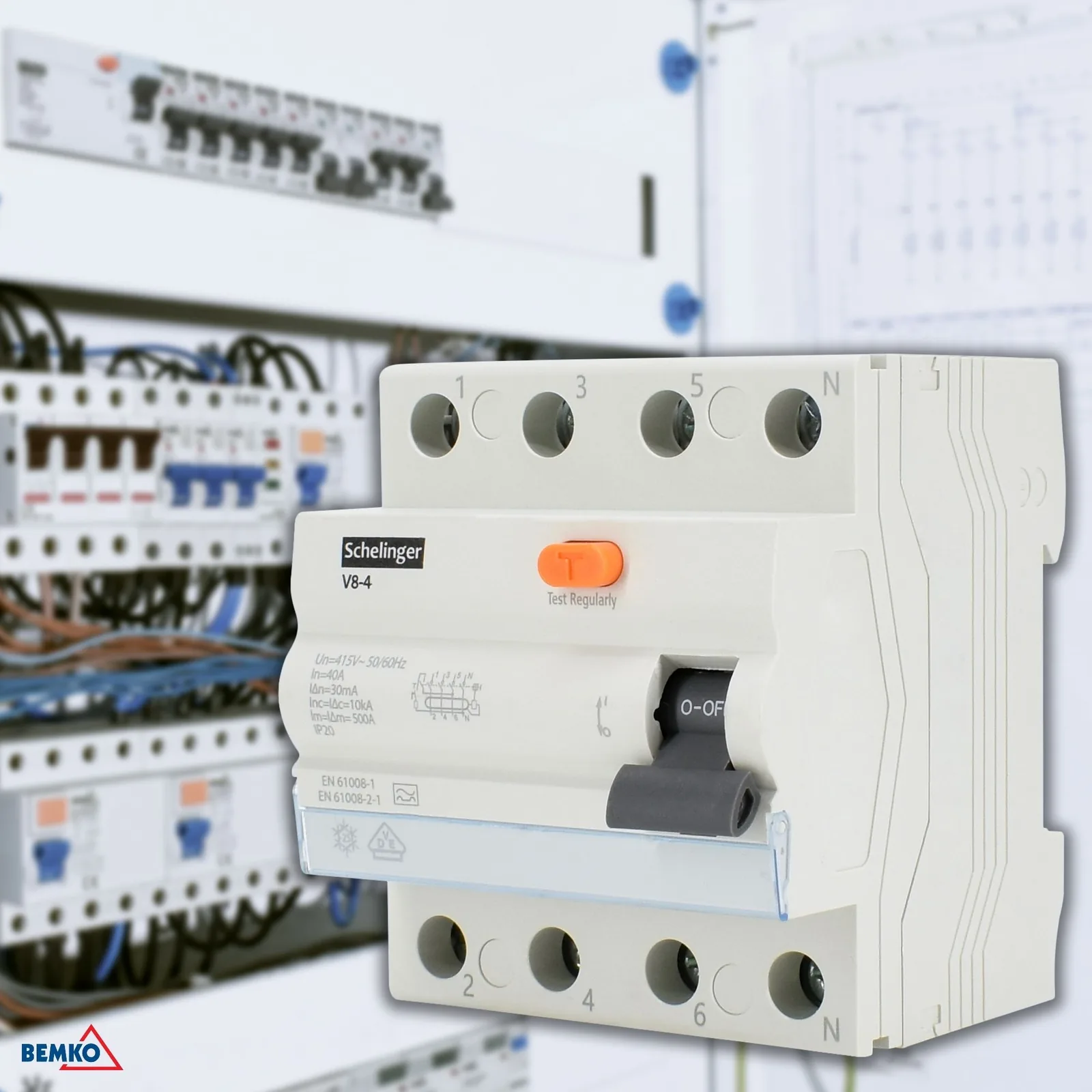

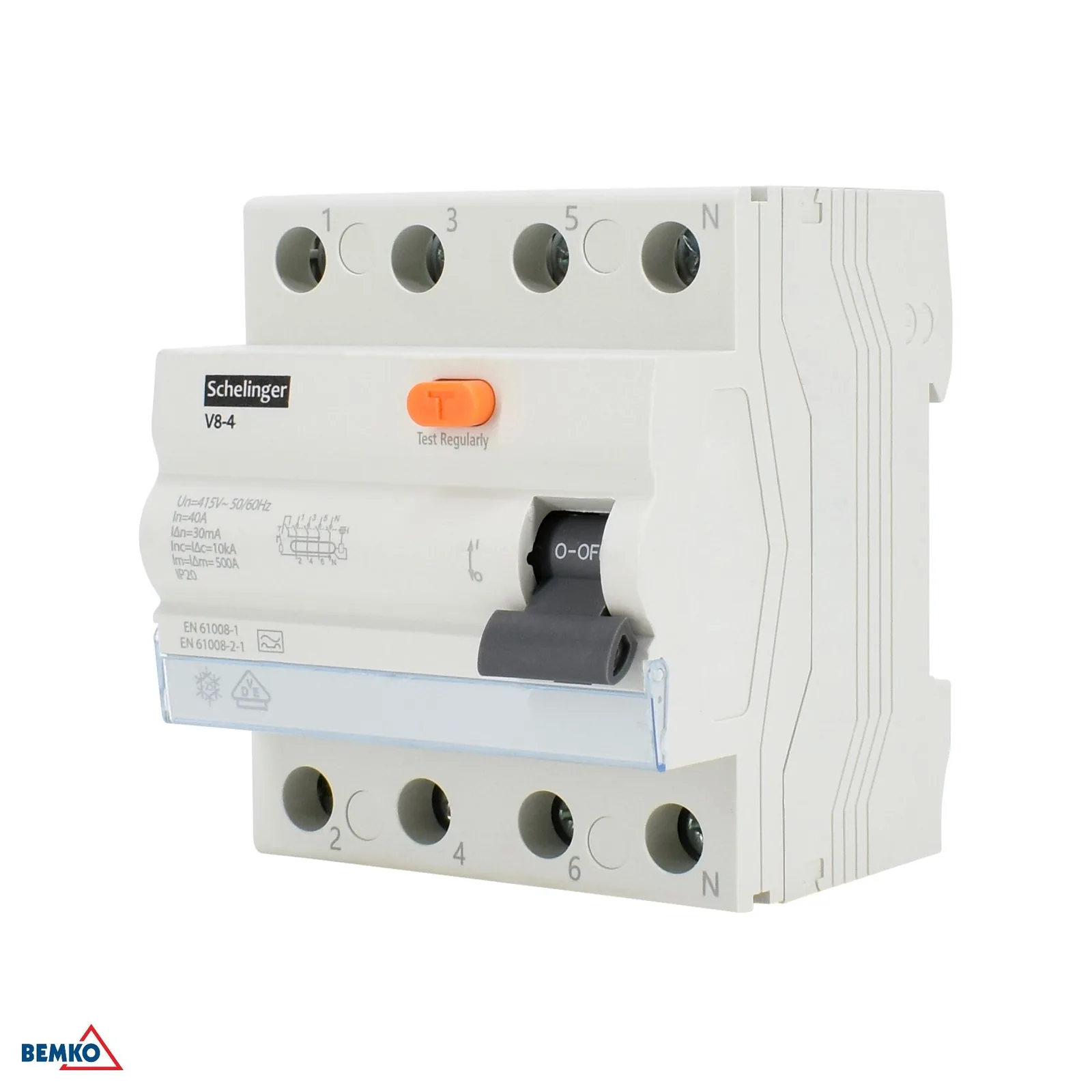

Prúdový chránič 4P 63A 30MA typ A 10KA Schelinger BM-A03-V8-4-63-030

Podrobný popis

Prúdový chránič 4P 63 A 30 mA typ A Schelinger

Prúdový chránič Schelinger s 4-pólovým vyhotovením je určený pre ochranu elektrických okruhov v bežných aj náročnejších inštaláciách. Vďaka menovitému prúdu 63 A, rozdielovému prúdu 30 mA a charakteristike typu A pomáha spoľahlivo chrániť osoby aj zariadenia pred následkami poruchových prúdov. Je vhodný na montáž na DIN lištu 35 mm a zaberá 4 moduly, takže sa jednoducho integruje do rozvádzača. Krytie IP20 zodpovedá inštalácii do vnútorného prostredia a prevádzkový rozsah od -25 °C do +40 °C umožňuje použitie v širokom spektre podmienok.

• 4-pólové vyhotovenie pre trojfázové inštalácie
• Menovitý prúd 63 A
• Rozdielový prúd 30 mA pre citlivú ochranu
• Typ A pre bežné striedavé aj pulzujúce jednosmerné poruchové prúdy
• Montáž na DIN lištu 35 mm
• Kompattné a prehľadné riešenie so šírkou 4 moduly

Hlavné výhody

Tento prúdový chránič je navrhnutý tak, aby poskytol účinnú ochranu pri zachovaní jednoduchej montáže a kompaktnej veľkosti. Menovité napätie 415 V~ 50/60 Hz, izolačné napätie Ui 500 V a impulzné napätie Uimp 4 kV potvrdzujú jeho určenie pre štandardné elektrické inštalácie.

• Vysoká vypínacia odolnosť až 10 kA
• Spoľahlivá ochrana pri poruchových prúdoch 30 mA
• Kompaktné rozmery vhodné do rozvádzača
• Prevádzka pri frekvencii 50/60 Hz
• Prehľadné osadenie na 4 modulovom priestore

Použitie a montáž

Prúdový chránič je určený na montáž na DIN/TH lištu 35 mm, čo je bežný štandard v rozvádzačoch. Využijete ho pri ochrane elektrických obvodov v domácnostiach, menších prevádzkach aj v technických rozvodoch, kde je dôležitá citlivá reakcia na rozdielový prúd. Pred montážou je vhodné overiť správne zapojenie podľa projektu alebo odbornej inštalácie a rešpektovať prevádzkové podmienky zariadenia.

• Montáž na štandardnú 35 mm DIN/TH lištu
• Určené pre inštaláciu do rozvádzača
• Vhodné pre vnútorné použitie
• Odporúčaná odborná montáž elektrikárom

Technické parametre

• Kartón: 30 ks
• Charakteristika: typ A
• Podmienený skratový prúd: 10 kA
• Rozdielový prúd: 30 mA
• Výška: 82 mm
• Izolačné napätie: Ui: 500 V
• Dĺžka: 72 mm
• Menovité napätie: 415 V~ 50/60 Hz
• Počet modulov: 4
• Balenie: 3 ks
• Prevádzková teplota: -25 °C až +40 °C
• Menovitý prúd: 63 A
• Montáž: DIN/TH lišta 35 mm
• Krytie: IP20
• Impulzné napätie: Uimp: 4 kV
• Šírka: 68 mm
• Značka: Schelinger
• EAN: 5900280973245
