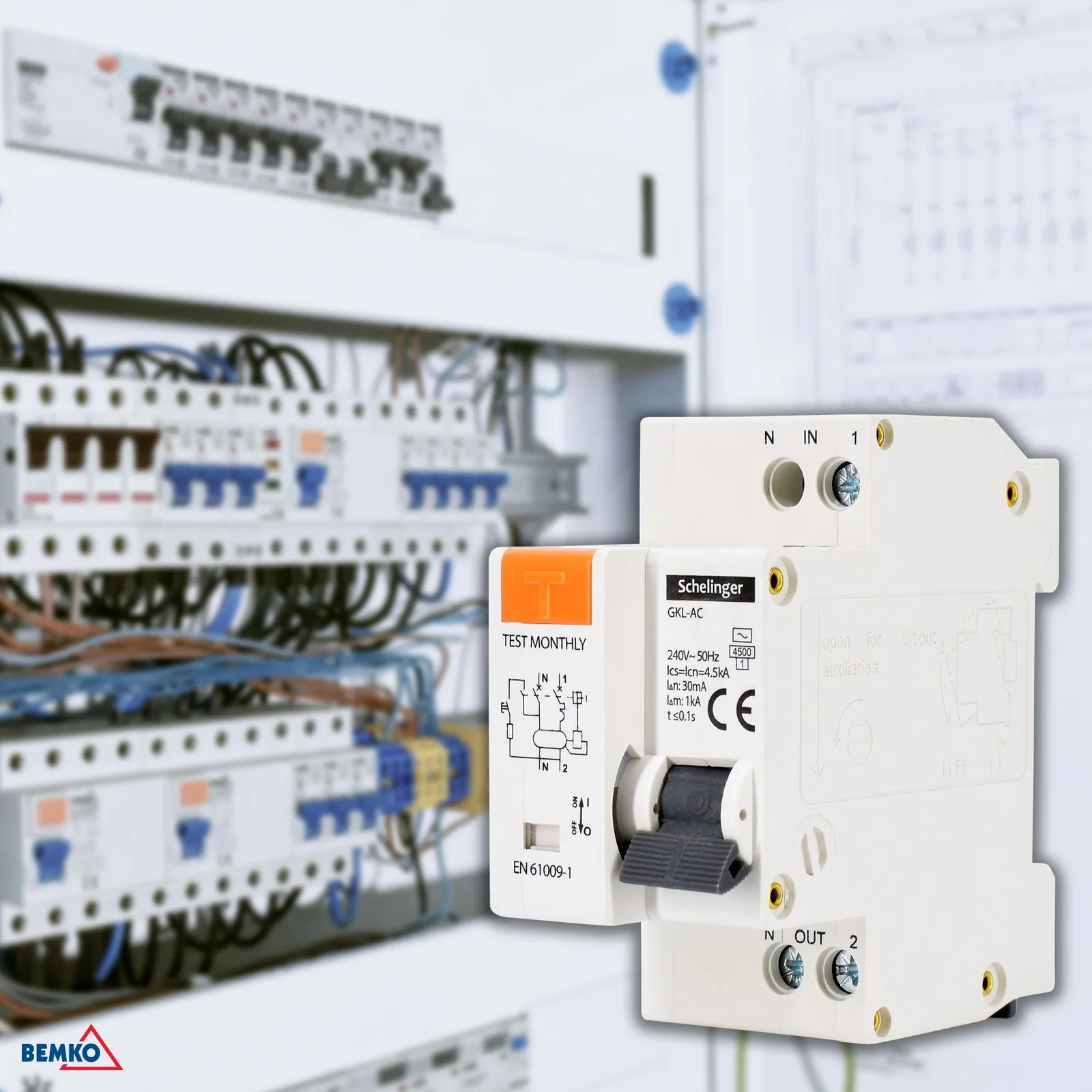

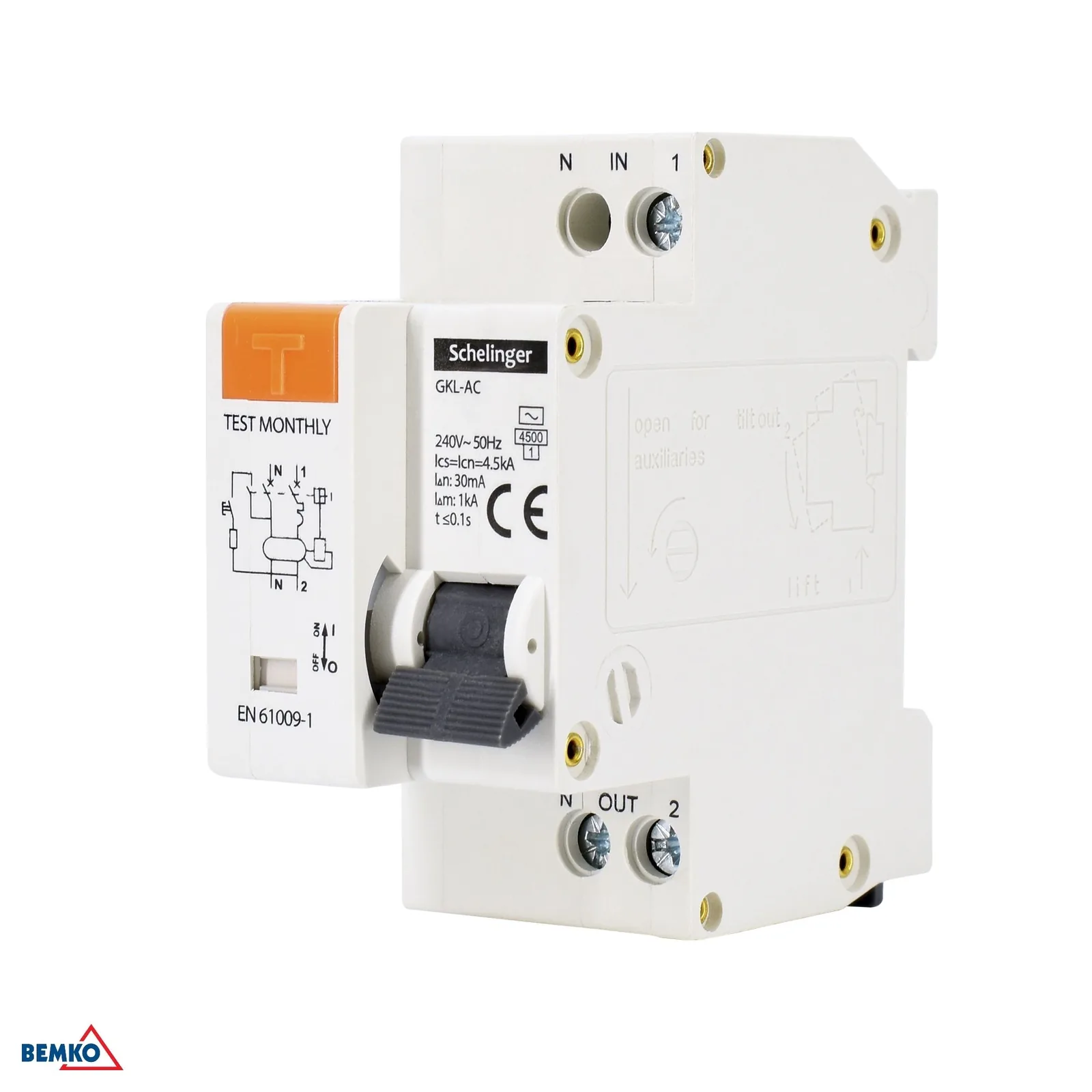

Chránič s ističom 2P 25A 30 mA typ AC Schelinger BM-A08-GKL-AC-C25

Podrobný popis

Chránič s ističom 2P 25A 30 mA typ AC Schelinger

Kompaktný modulový chránič s ističom Schelinger je určený na spoľahlivú ochranu elektrických okruhov v rozvádzači. Spája funkciu prúdového chrániča a ističa v jednom tele, takže šetrí miesto na DIN lište a zároveň pomáha chrániť inštaláciu pred zemnými poruchami aj nadprúdom. Vďaka menovitému prúdu 25 A, citlivosti 30 mA a charakteristike C je vhodný tam, kde je dôležitá vyvážená ochrana a praktické umiestnenie v rozvádzači. Montáž na 35 mm DIN/TH lištu uľahčuje rýchlu integráciu do bežných elektroinštalácií.

• Kombinované vyhotovenie: prúdový chránič a istič v jednom
• Menovitý prúd 25 A a citlivosť 30 mA
• Typ AC pre striedavé reziduálne prúdy
• Charakteristika C pre bežné zaťaženie okruhov
• Montáž na DIN/TH lištu 35 mm

Použitie a výhody

Tento chránič s ističom je vhodný pre rozvádzače, kde je potrebné spojiť ochranu pred únikom prúdu a skratom v jednom module. Šírka 2 moduly pomáha efektívne využiť priestor v rozvádzači, pričom krytie IP20 zodpovedá inštalácii do vnútorného prostredia rozvádzača. Konštrukčné parametre, ako vypínacia schopnosť 4,5 kA a krátkodobá skratová odolnosť 1 kA, podporujú použitie v bežných elektroinštaláciách. Prístroj je určený pre sieť s menovitým napätím 240 V~ 50 Hz a pracuje v rozsahu teplôt od -5 °C do +40 °C.

• Úspora miesta vďaka šírke 2 moduly
• Vhodný do bežných rozvádzačov a domových inštalácií
• Prevádzka pri teplotách od -5 °C do +40 °C
• Menovité napätie 240 V~ / 50 Hz
• Krytie IP20 pre montáž do rozvádzača

Technické parametre

• Balenie: 60 ks
• Charakteristika: C
• Podmienený skratový prúd: Inc: 4,5 kA
• Citlivosť diferenciálneho prúdu: 30 mA
• Výška: 74 mm
• Izolačné napätie: Ui: 500 V
• Dĺžka: 77 mm
• Menovité napätie: Un: 240 V~ 50 Hz
• Počet modulov: 2
• Prevádzková vypínacia schopnosť: Ics: 4,5 kA
• Prevádzková teplota: -5 °C až +40 °C
• Menovitý prúd: In: 25 A
• Krátkodobá skratová vypínacia schopnosť: 1 kA
• Spôsob montáže: na DIN/TH lištu 35 mm
• Krytie: IP20
• Rázové napätie: Uimp: 4 kV
• Typ: AC
• Šírka: 36 mm
• Značka: Schelinger
