Prúdový chránič s nadprúdovou ochranou 2P B 25A 30MA typ AC Schelinger BM-A08-GKL-AC-B25

Podrobný popis

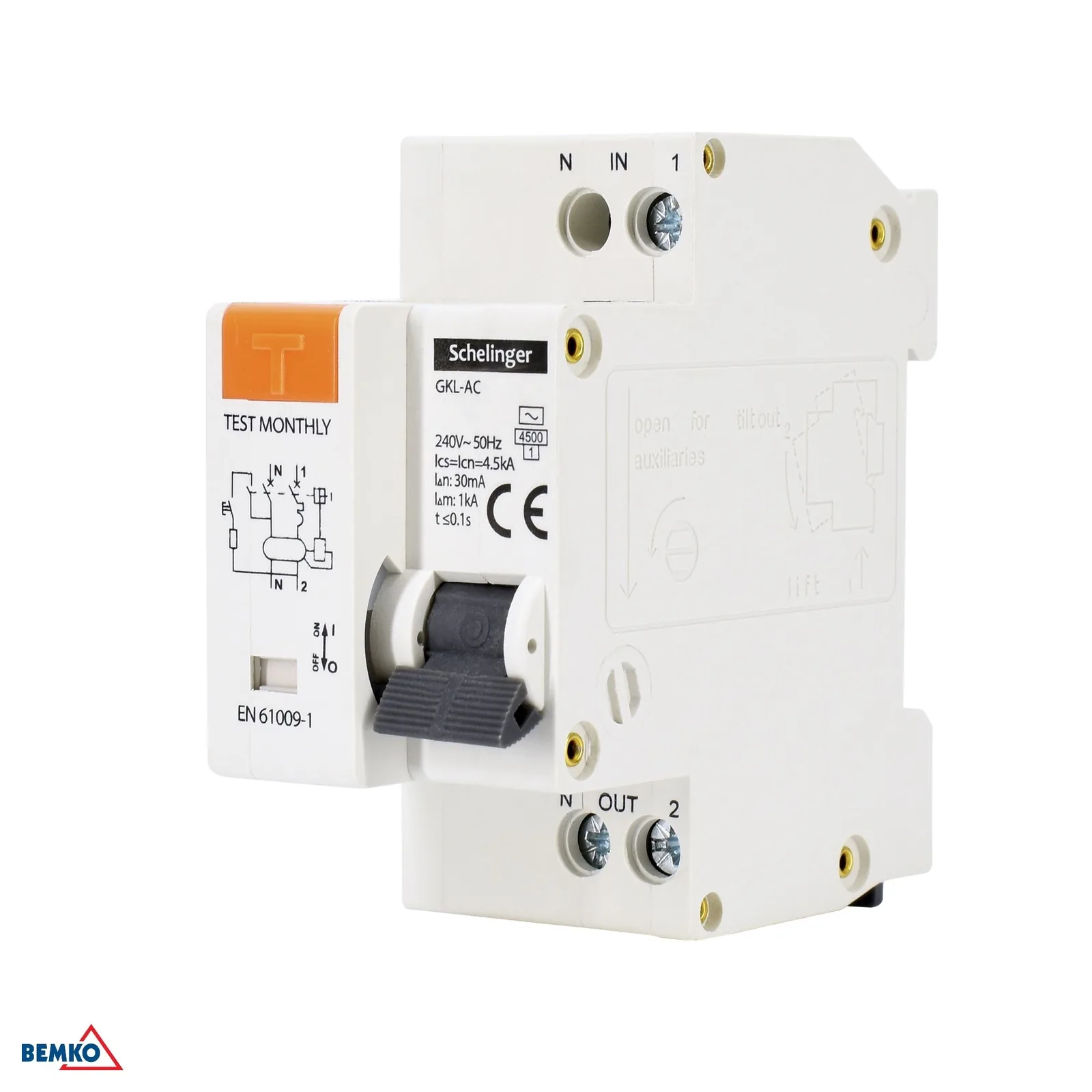

Prúdový chránič s nadprúdovou ochranou Schelinger BM-A08-GKL-AC-B25

Prúdový chránič s nadprúdovou ochranou Schelinger je určený na spoľahlivú ochranu elektrických obvodov v inštaláciách na DIN lištu. Kombinuje ochranu pred zvyškovým prúdom aj nadprúdom, čím pomáha zvýšiť bezpečnosť obvodu a obmedziť riziko poškodenia pripojených zariadení. Vďaka kompaktnému 2-modulovému vyhotoveniu je vhodný do rozvádzačov, kde je dôležitá úspora miesta.

• Menovitý prúd 25 A pre bežné jednofázové a vybrané obvodové aplikácie.
• Citlivosť 30 mA pre ochranu pri úniku prúdu.
• Charakteristika B pre štandardné ochranné použitie.
• Typ AC určený pre striedavé reziduálne prúdy.
• Montáž na 35 mm DIN/TH lištu.

Hlavné výhody

• 2-pólové vyhotovenie pre prehľadné zapojenie v rozvádzači.
• Kompaktné rozmery pomáhajú šetriť miesto v elektrickej skrini.
• Menovitá vypínacia schopnosť 4,5 kA zodpovedá bežným inštalačným požiadavkám.
• Izolačné napätie Ui 500 V a rázové napätie Uimp 4 kV podporujú bezpečnú prevádzku.
• Stupeň krytia IP20 je vhodný pre montáž do chráneného rozvádzača.

Použitie a kompatibilita

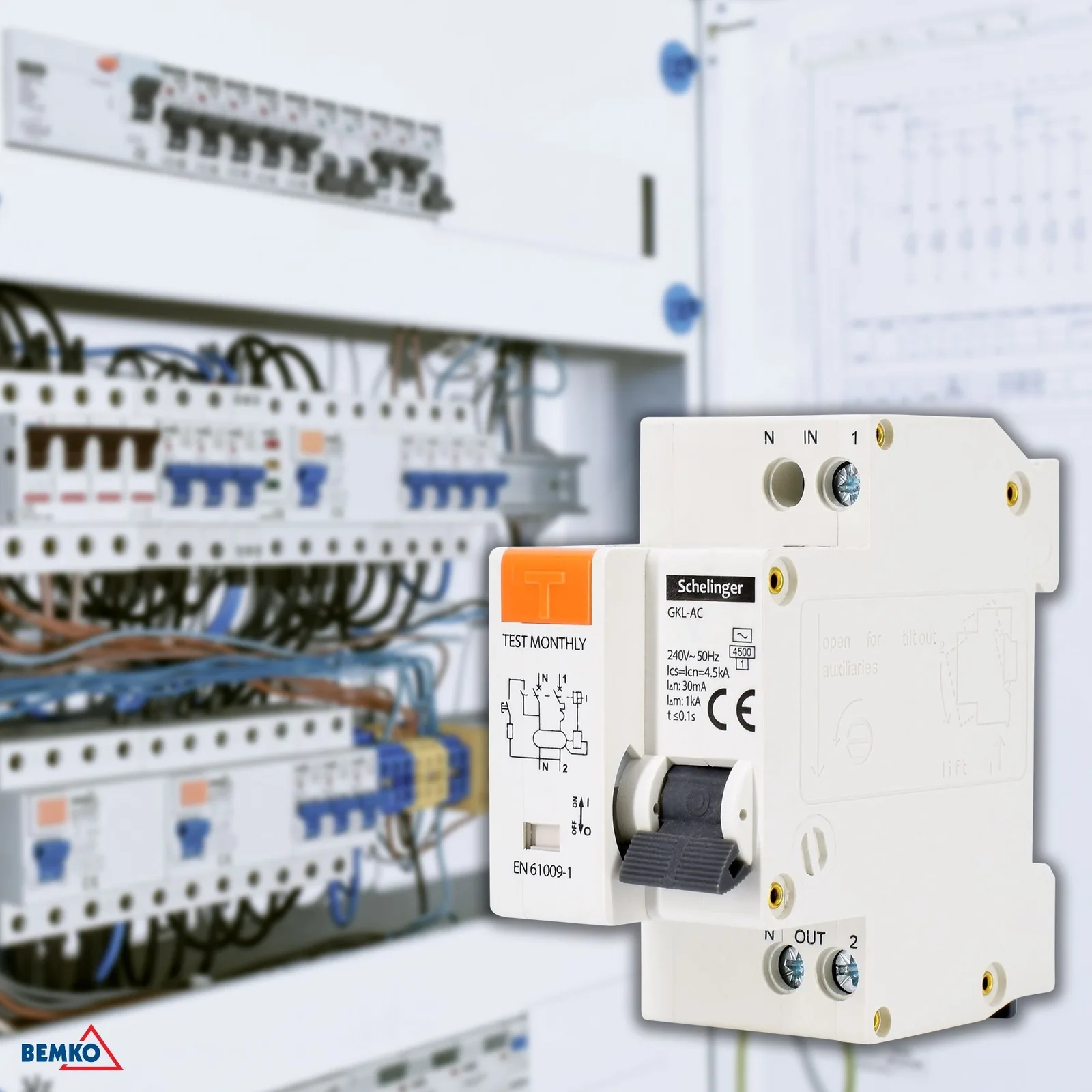

Tento prúdový chránič s nadprúdovou ochranou je určený na montáž do elektrických rozvádzačov na 35 mm DIN/TH lištu. Využijete ho tam, kde potrebujete ochranu obvodu pred nadprúdom aj únikom prúdu v jednom prístroji. Vďaka parametrom 2P, 25 A, 30 mA a typu AC je vhodný pre štandardné inštalácie v domácnostiach aj v menších komerčných priestoroch.

• Kompatibilný s montážou na DIN/TH lištu 35 mm.
• Vhodný do 2-modulových a väčších rozvádzačov.
• Určený pre sieť s menovitým napätím 240 V~ 50 Hz.
• Pracovná teplota od -5 °C do +40 °C.

Technické parametre

• Balenie: 60 ks
• Charakteristika: B
• Menovitá podmienená skratová odolnosť: Inc: 4,5 kA
• Citlivosť diferenciálneho prúdu: 30 mA
• Výška: 74 mm
• Izolačné napätie: Ui: 500 V
• Dĺžka: 77 mm
• Menovité napätie: Un: 240 V~ 50 Hz
• Počet modulov: 2
• Prevádzková vypínacia schopnosť: Ics: 4,5 kA
• Prevádzková teplota: -5 °C až +40 °C
• Menovitý prúd: In: 25 A
• Skratová vypínacia schopnosť: 1 kA
• Spôsob montáže: DIN/TH lišta 35 mm
• Stupeň krytia: IP20
• Rázové napätie: Uimp: 4 kV
• Typ: AC
• Šírka: 36 mm
• Značka: Schelinger
