Prúdový chránič s ističom 1P B 10A 30 mA typ AC Schelinger BM-A08-GKR-AC-B10

Podrobný popis

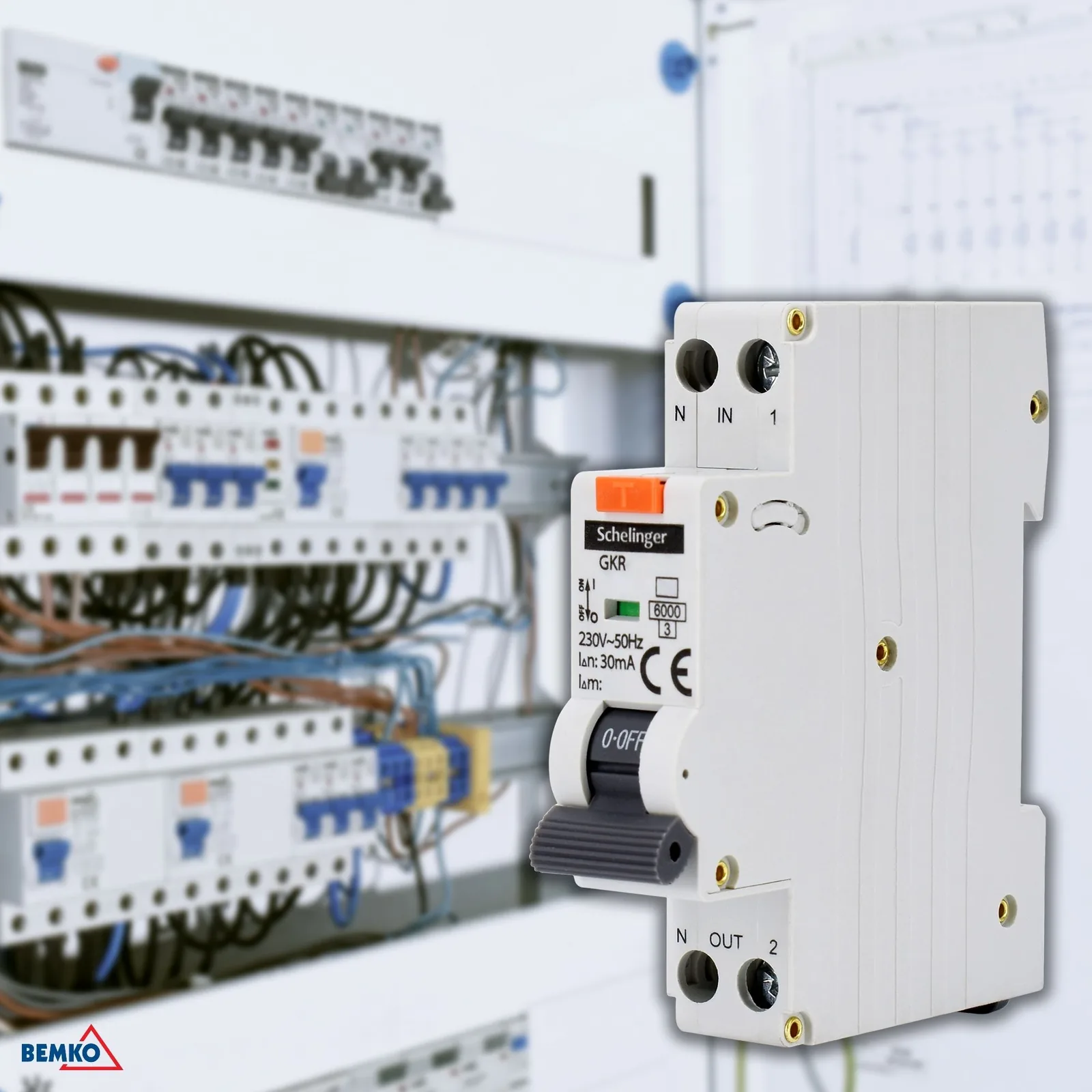

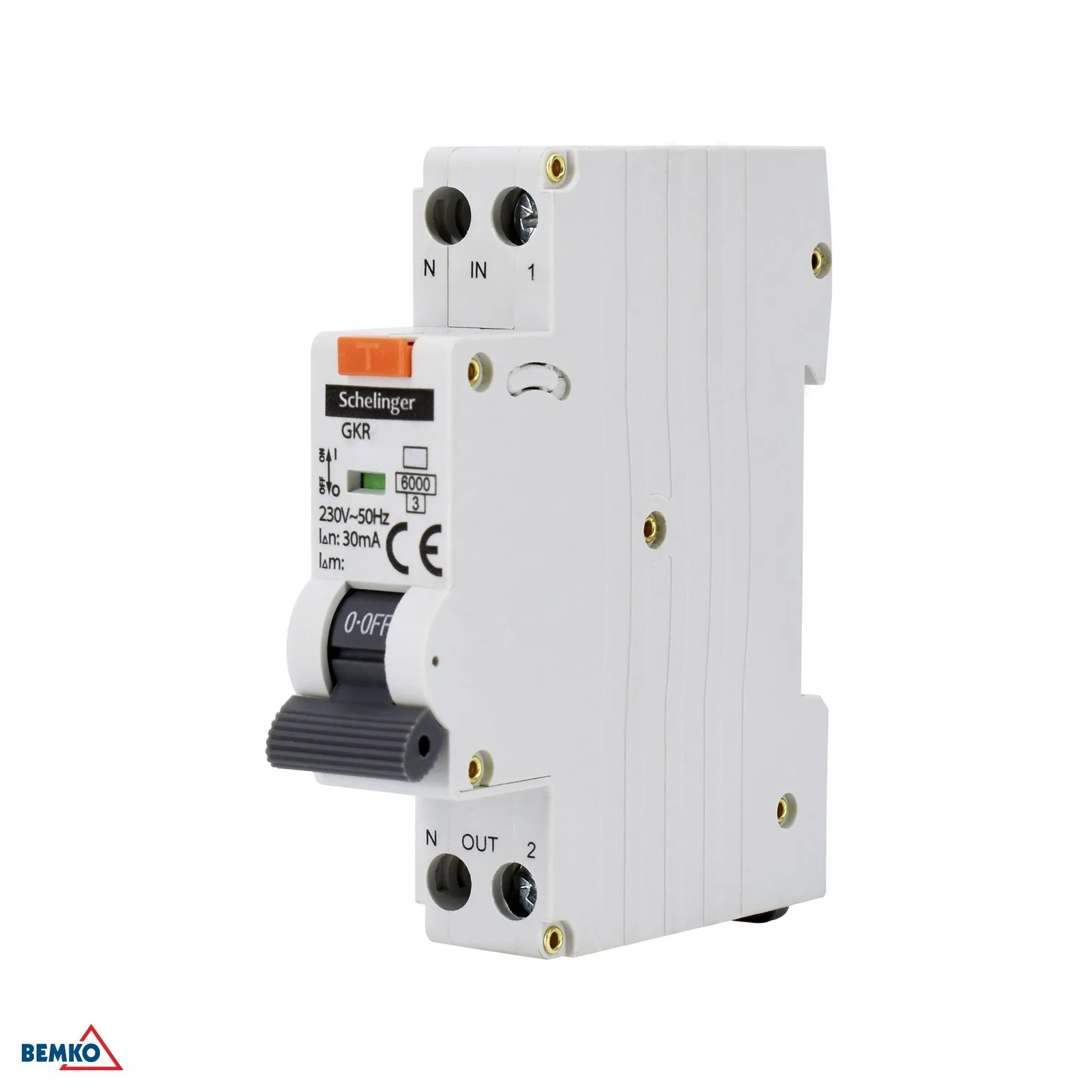

Prúdový chránič s ističom Schelinger BM-A08-GKR-AC-B10

Prúdový chránič s ističom Schelinger BM-A08-GKR-AC-B10 je kompaktný modul do rozvádzača, ktorý spája ochranu proti nadprúdu a poruchovým prúdom v jednom tele. Je určený pre montáž na DIN lištu 35 mm a vďaka šírke len 1 modulu šetrí miesto v rozvodnej skrini. Model je vyhotovený pre menovité napätie 230/240 V~ 50/60 Hz, menovitý prúd 10 A a rozdielový prúd 30 mA. Charakteristika B a vypínacia schopnosť 6 kA ho predurčujú na bežné elektrické obvody, kde je dôležitá spoľahlivá ochrana a prehľadné umiestnenie v rozvádzači.

• Kombinovaná ochrana: prúdový chránič a istič v jednom module
• Montáž na DIN lištu 35 mm pre jednoduchú inštaláciu v rozvádzači
• Rozmery len 1 modul, vhodné aj do menších rozvádzačov
• Menovitý prúd 10 A a rozdielový prúd 30 mA
• Charakteristika B a vypínacia schopnosť 6 kA
• Typ AC pre striedavé poruchové prúdy

Hlavné výhody

Tento prúdový chránič s ističom je praktickým riešením tam, kde chcete skombinovať viacero ochrán do jedného prístroja. Hodí sa na prehľadnejšie zapojenie rozvádzača, úsporu miesta a rýchlu orientáciu pri servise. Krytie IP20 je určené pre použitie v rozvádzači a prevádzková teplota od -25 °C do +40 °C umožňuje nasadenie v bežných podmienkach inštalácie. Menovité impulzné napätie 4 kV a izolačné napätie 500 V dopĺňajú technickú výbavu zariadenia pre bezpečnú prevádzku.

• Úspora miesta vďaka vyhotoveniu s 1 modulom
• Spoľahlivá ochrana obvodu pri menovitom prúde 10 A
• Citlivosť 30 mA pre ochranu pred poruchovými prúdmi
• Vhodné do rozvádzača s montážou na DIN lištu
• Prevádzka v širokom teplotnom rozsahu

Použitie a kompatibilita

Model Schelinger BM-A08-GKR-AC-B10 je určený na použitie v elektroinštaláciách s montážou na DIN lištu 35 mm. Vďaka jednému modulu sa hodí do rozvádzačov, kde je potrebné šetriť priestor a zároveň zachovať kombinovanú ochranu obvodu. Kompatibilný je s bežnými rozvádzačmi a inštaláciami určenými pre menovité napätie 230/240 V~ 50/60 Hz. Typ AC je určený pre striedavé poruchové prúdy, preto je vhodný pre štandardné domáce a technické okruhy, kde tento typ ochrany zodpovedá požiadavkám inštalácie.

• Montáž na DIN/TH lištu 35 mm
• Kompatibilný s rozvádzačmi pre 1 modul
• Pre siete 230/240 V~ 50/60 Hz
• Typ AC pre striedavé poruchové prúdy
• Vhodné pre bežné jednofázové obvody

Technické parametre

• Značka: Schelinger
• Model: BM-A08-GKR-AC-B10
• Typ: AC
• Charakteristika: B
• Menovitý prúd: 10 A
• Rozdielový prúd: 30 mA
• Menovité napätie: 230/240 V~ 50/60 Hz
• Počet modulov: 1
• Spôsob montáže: na DIN/TH lištu 35 mm
• Vypínacia schopnosť pri skrate: 6 kA
• Prevádzková vypínacia schopnosť: 6 kA
• Zmluvná poruchová odolnosť: Inc 6 kA
• Izolačné napätie: Ui 500 V
• Impulzné napätie: Uimp 4 kV
• Krytie: IP20
• Prevádzková teplota: -25 °C až +40 °C
• Šírka: 18 mm
• Výška: 67 mm
• Dĺžka: 81 mm
• Balenie: 12 ks
• Kartón: 120 ks
• EAN: 5900280961860
