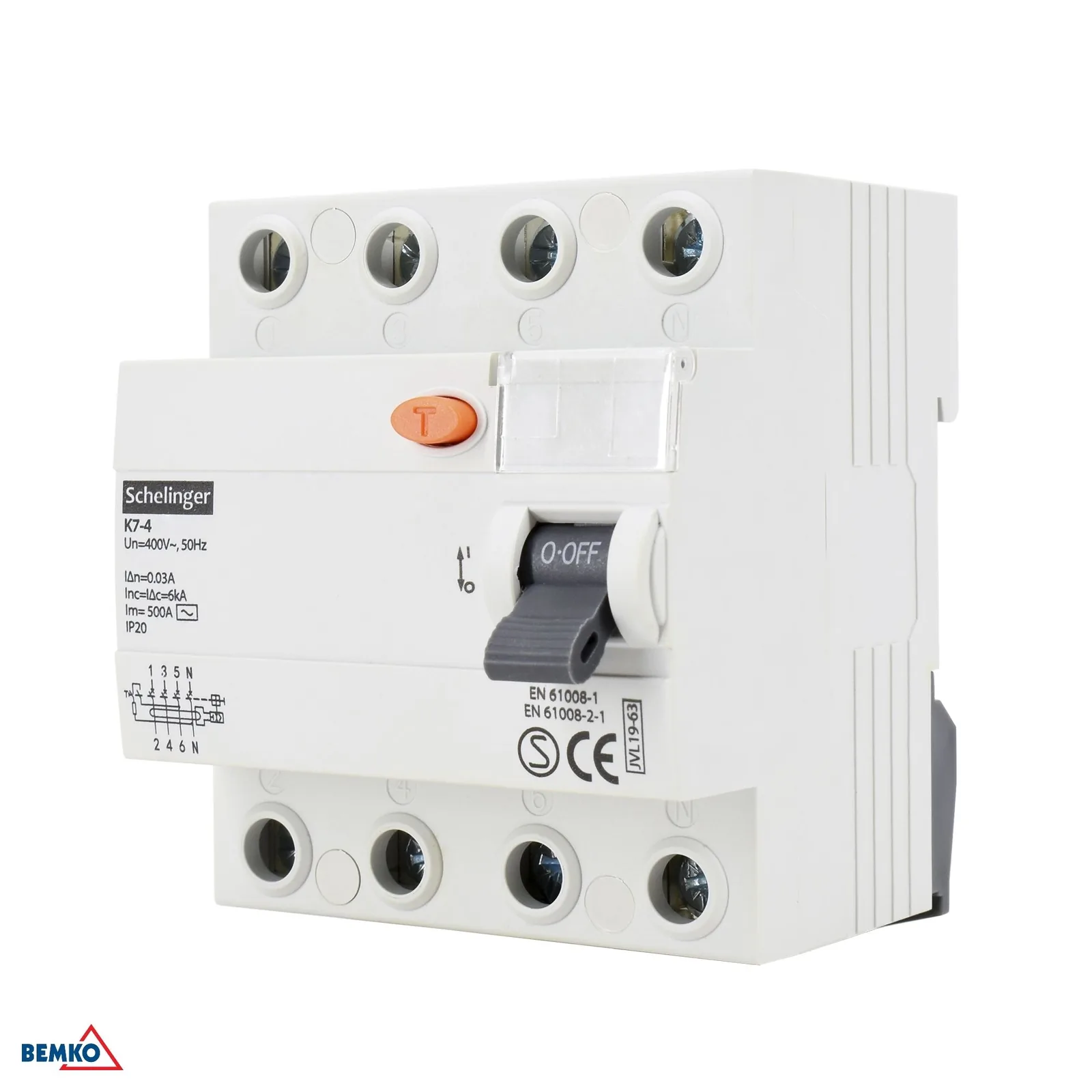

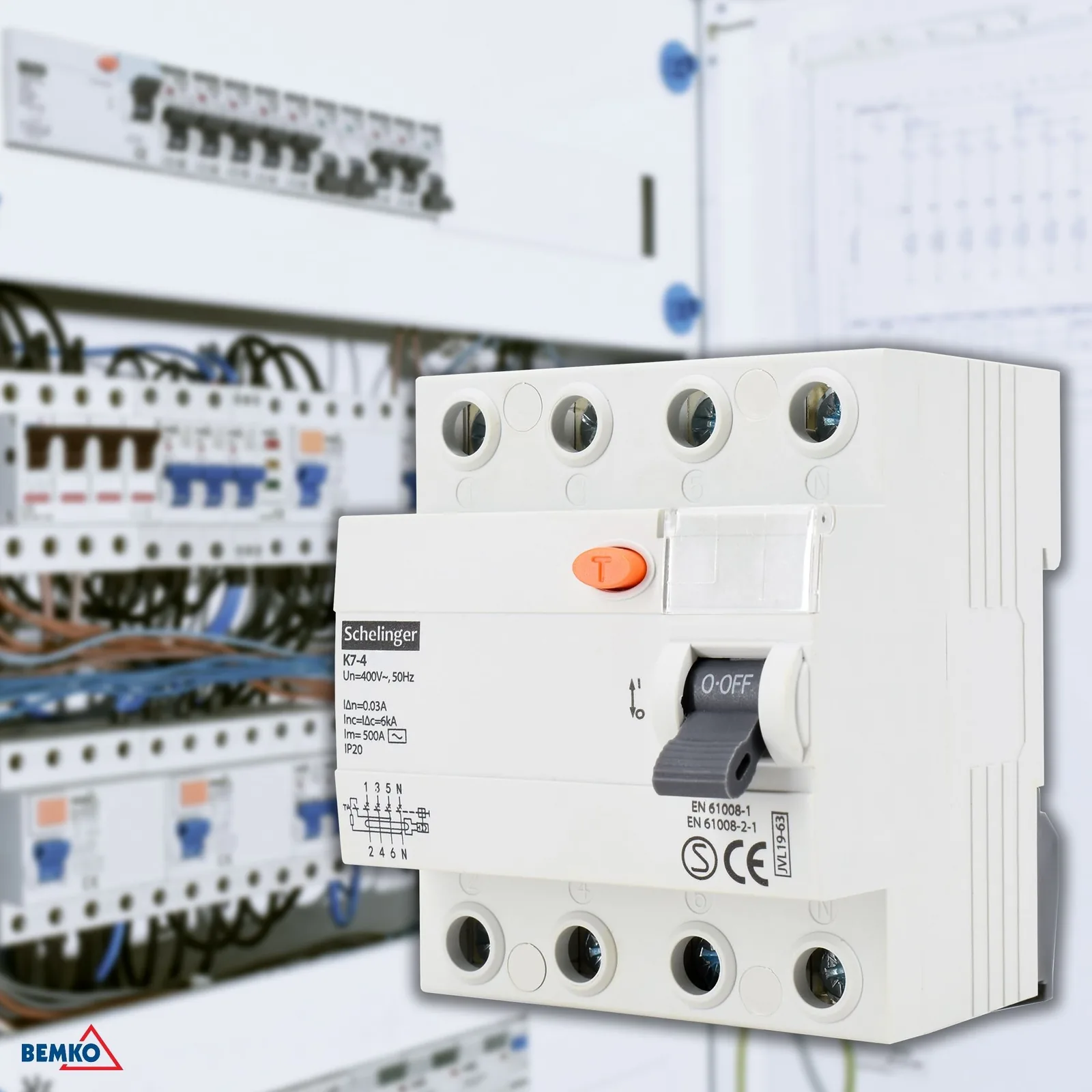

Prúdový chránič AC 4P 25A 30MA Schelinger BM-A03-K7-4-25-030

Podrobný popis

Prúdový chránič AC 4P 25A 30mA Schelinger BM-A03-K7-4-25-030

Prúdový chránič Schelinger AC 4P 25A 30mA je určený na spoľahlivú ochranu elektrických obvodov v rozvádzačoch. Vďaka montáži na DIN lištu 35 mm sa jednoducho osádza do bežných inštalácií a jeho 4-pólové vyhotovenie je vhodné pre trojfázové zapojenia s nulovým vodičom. Tento model s menovitým prúdom 25 A a vybavovacím rozdielovým prúdom 30 mA pomáha chrániť osoby aj inštaláciu pri poruche izolácie alebo úniku prúdu. Typ AC je určený pre obvody, kde sa môžu vyskytovať striedavé reziduálne prúdy. Kompaktné rozmery a krytie IP20 sú vhodné pre montáž do rozvádzača podľa bežných podmienok inštalácie.

• 4-pólové vyhotovenie pre vhodné zapojenie v rozvádzači
• Menovitý prúd 25 A
• Vybavovací rozdielový prúd 30 mA
• Montáž na DIN lištu 35 mm
• Typ AC pre striedavé reziduálne prúdy

Hlavné výhody

• Spoľahlivá ochrana pred únikom prúdu v elektrickej inštalácii
• Jednoduchá a prehľadná montáž do rozvádzača
• Kompaktné rozmery šetriace miesto na lište
• Overené prevedenie s certifikáciou TÜV
• Vhodný pre bežné sieťové napätie 400/415 V~ 50/60 Hz

Použitie

Prúdový chránič je vhodný do rozvádzačov v domácnostiach, menších prevádzkach a technických inštaláciách, kde je potrebná doplnková ochrana proti poruchovým prúdom. Využijete ho pri okruhoch, ktoré vyžadujú 4-pólové riešenie a montáž na DIN lištu.

• Rozvádzače a elektroinštalácie s montážou na DIN lištu
• Trojfázové okruhy s nulovým vodičom
• Miesta, kde je potrebná ochrana 30 mA

Kompatibilita

Kompatibilný s inštaláciami pre montáž na DIN/TH lištu 35 mm. Určený pre elektrické obvody s menovitým napätím 400/415 V~ 50/60 Hz a pre použitie v rozsahu prevádzkovej teploty od -25 °C do +40 °C.

• DIN/TH lišta 35 mm
• Sieť 400/415 V~ 50/60 Hz
• Prevádzková teplota -25 °C až +40 °C

Technické parametre

• Balenie: 50 ks
• Typ charakteristiky: AC
• Kontraktný skratový prúd: Inc: 10 kA
• Rozdielový prúd: 30 mA
• Výška: 68 mm
• Izolačné napätie: Ui: 415 V
• Dĺžka: 83 mm
• Menovité napätie: 400/415 V~ 50/60 Hz
• Počet modulov: 4
• Prevádzková teplota: -25 °C až +40 °C
• Menovitý prúd: In: 25 A
• Skratová spínacia schopnosť: 500 A
• Montáž: DIN/TH lišta 35 mm
• Stupeň krytia: IP20
• Prepätie: Uimp: 4 kV
• TÜV: áno
• Šírka: 72 mm
• Značka: Schelinger
