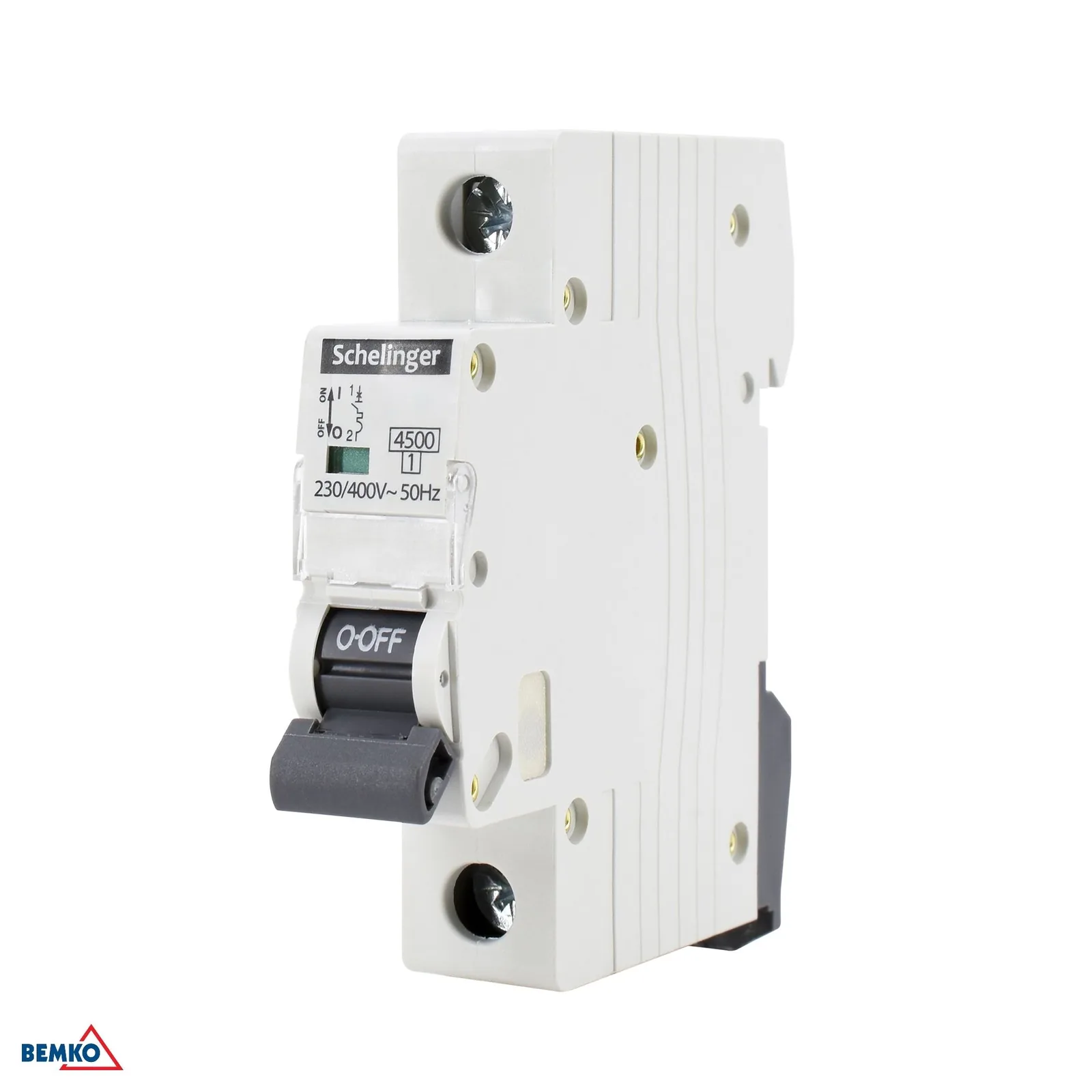

Schelinger istič 10A, jednopólový, charakteristika B BM-A02-G7-1P-B10

Podrobný popis

Schelinger istič 10A, jednopólový, charakteristika B

Spoľahlivý modulový istič Schelinger 10A je určený na ochranu elektrických rozvodov pred nadprúdom a skratom. Vďaka jednopólovému vyhotoveniu a charakteristike B je vhodný najmä pre bežné svetelné a zásuvkové okruhy v domácnostiach aj menších komerčných priestoroch. Kompaktné 1-modulové prevedenie šetrí miesto v rozvodnej skrini a montáž na DIN lištu 35 mm je rýchla a prehľadná.

• Menovitý prúd 10 A pre bežné obvody.
• Charakteristika B pre štandardné záťaže s nižším nábehovým prúdom.
• Jednopólové vyhotovenie, 1 modul.
• Montáž na DIN/TH/THS lištu 35 mm.
• Kompatibilný s menovitým napätím 230/400 V~ 50/60 Hz.

Hlavné výhody

Tento istič kombinuje kompaktné rozmery, jednoduchú montáž a základné elektrické parametre potrebné pre bezpečné istenie okruhov. Energetická obmedzovacia trieda 1 a vypínacia schopnosť 4500 A prispievajú k spoľahlivej ochrane v bežných inštaláciách. Ochrana krytím IP20 je určená na použitie vnútri rozvádzača.

• Kompaktná šírka len 17,5 mm.
• Vypínacia schopnosť 4500 A.
• Impulzné napätie 4 kV.
• Izolačné napätie Ui 415 V.
• Prevádzková teplota od -5 °C do +30 °C.

Použitie a kompatibilita

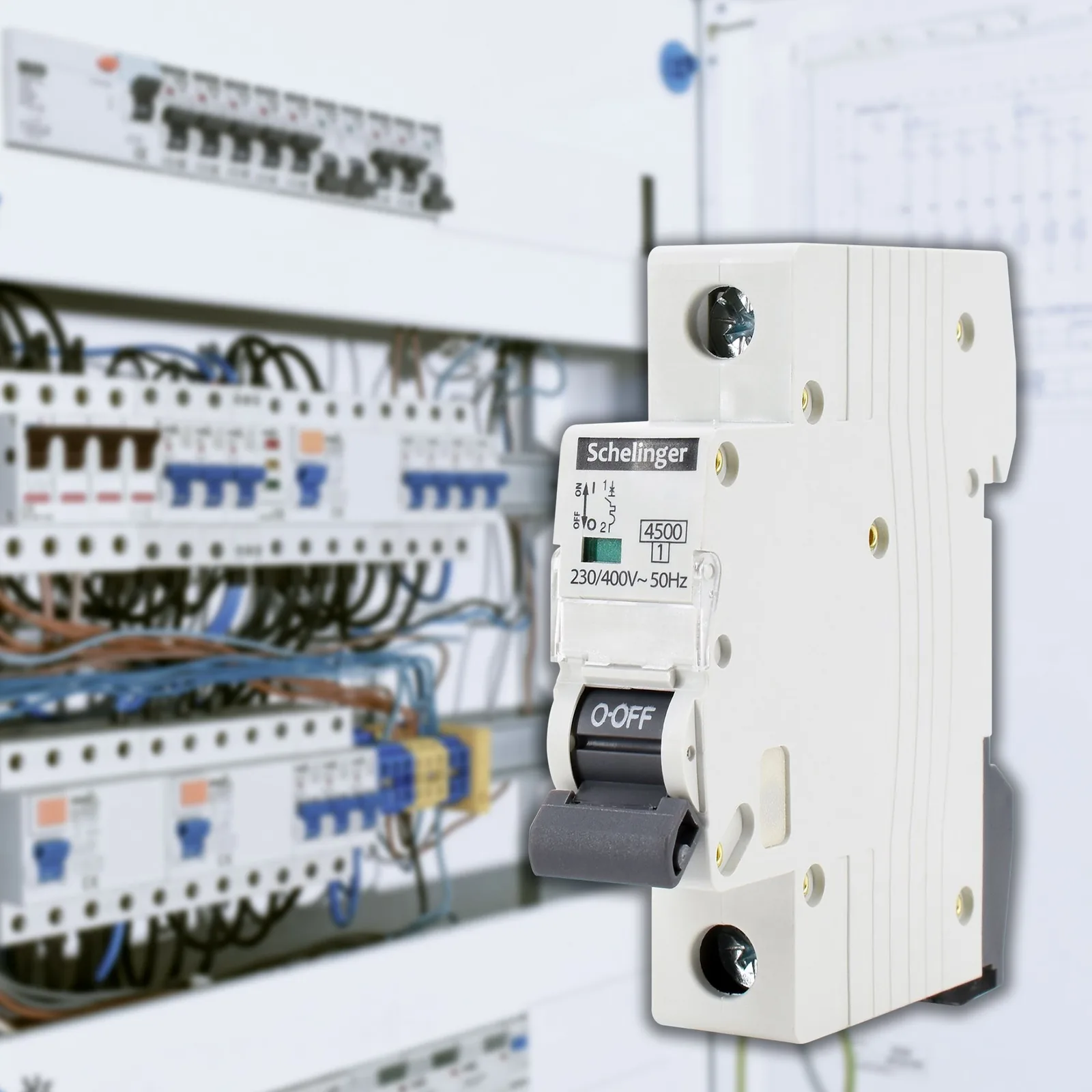

Istič je vhodný na osadenie do rozvodných skríň a modulových rozvádzačov s montážou na DIN lištu 35 mm. Uplatní sa pri istení vybraných elektrických okruhov v byte, dome alebo menšej prevádzke, kde je potrebné spoľahlivé 10 A istenie v jednopólovom vyhotovení. Pred montážou vždy overte súlad s projektom elektroinštalácie a podmienkami konkrétneho okruhu.

• Montáž do modulových rozvádzačov na DIN/TH/THS lištu 35 mm.
• Vhodný pre jednopólové istenie okruhov s menovitým prúdom 10 A.
• Určený pre použitie v rozvádzači v rámci krytia IP20.

Technické parametre

• Značka: Schelinger
• Model: BM-A02-G7-1P-B10
• Menovitý prúd: 10 A
• Charakteristika: B
• Menovité napätie: 230/400 V~ 50/60 Hz
• Izolačné napätie: Ui 415 V
• Impulzné napätie: Uimp 4 kV
• Vypínacia schopnosť pri skrate: Icn 4500 A
• Počet modulov: 1
• Šírka: 17,5 mm
• Výška: 69 mm
• Dĺžka: 81 mm
• Stupeň krytia: IP20
• Spôsob montáže: na DIN/TH/THS lištu 35 mm
• Prevádzková teplota: -5 °C až +30 °C
• Trieda obmedzenia energie: 1
• Balenie: 12 ks
• Kartón: 120 ks
• EAN: 5900280954060
