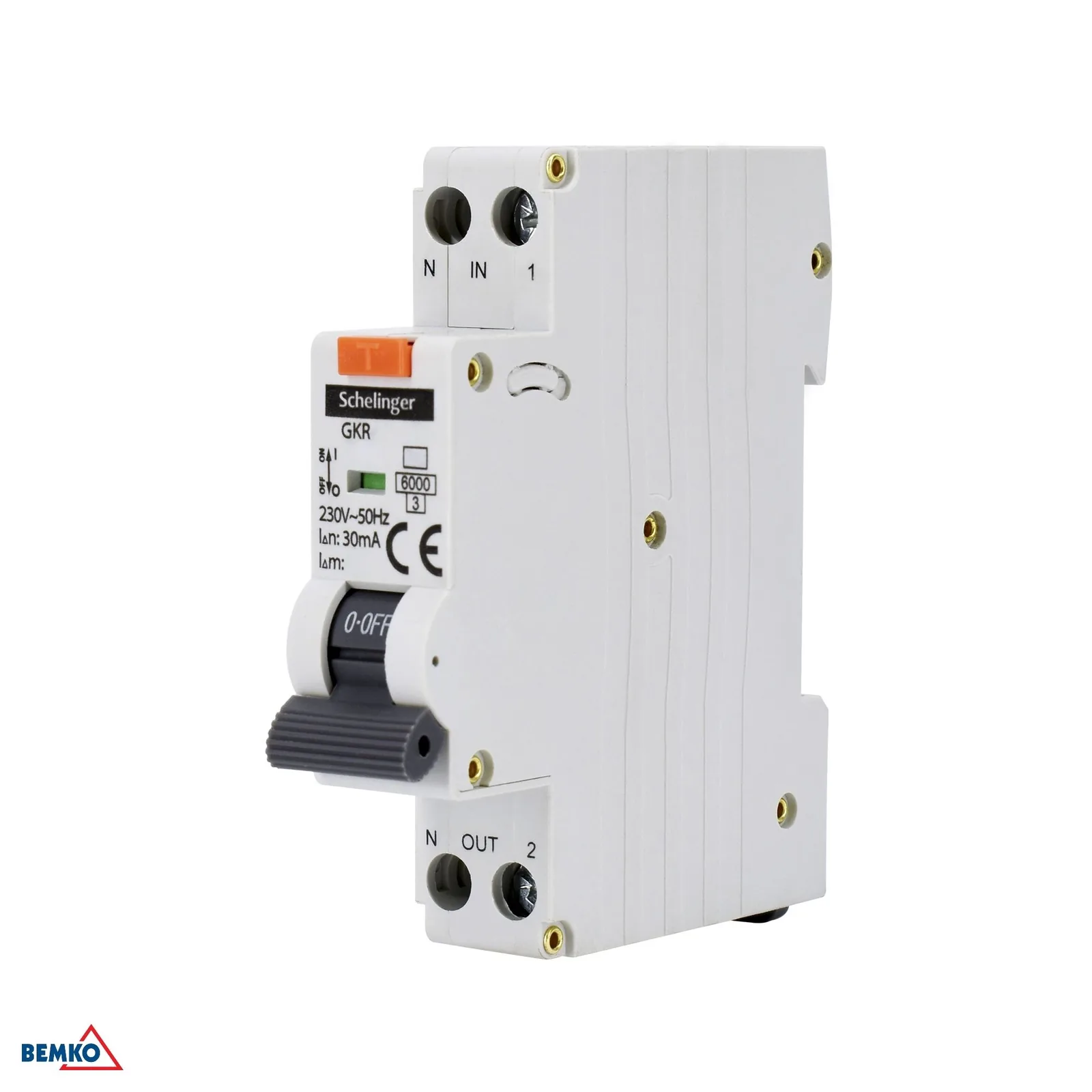

Prúdový chránič s nadprúdovou ochranou 1P C 10A 30MA typ AC Schelinger BM-A08-GKR-AC-C10

Podrobný popis

Prúdový chránič s nadprúdovou ochranou Schelinger 1P C 10A 30 mA typ AC

Kombinovaný modulový prístroj Schelinger spája prúdový chránič a nadprúdovú ochranu v jednom tele. Je určený na montáž na DIN/TH lištu 35 mm, takže zaberá len 1 modul a hodí sa do prehľadných elektroinštalácií v domácnostiach aj menších objektoch. Vďaka menovitému prúdu 10 A, charakteristike C a vybavovaciemu diferenciálnemu prúdu 30 mA pomáha chrániť obvody pred preťažením aj pred únikom prúdu. Typ AC je vhodný pre obvody so striedavým reziduálnym prúdom. Prístroj má vypínaciu schopnosť 6 kA, menovité napätie približne 230 V / 50 Hz a izolačné napätie Ui 500 V.

• Kombinovaný prúdový chránič s nadprúdovou ochranou v jednom module
• Menovitý prúd 10 A a charakteristika C
• Diferenciálny prúd 30 mA pre zvýšenú ochranu obvodu
• Montáž na DIN/TH lištu 35 mm
• Šírka len 18 mm – úsporné riešenie do rozvádzača

Hlavné výhody

• Úsporné modulové vyhotovenie so šírkou 18 mm
• Vhodný na ochranu jednofázových obvodov
• Vypínacia schopnosť 6 kA pre spoľahlivú ochranu pri skrate
• Stupeň krytia IP20 pre použitie v rozvádzači
• Pracovný rozsah teplôt od -25 °C do +40 °C

Použitie a kompatibilita

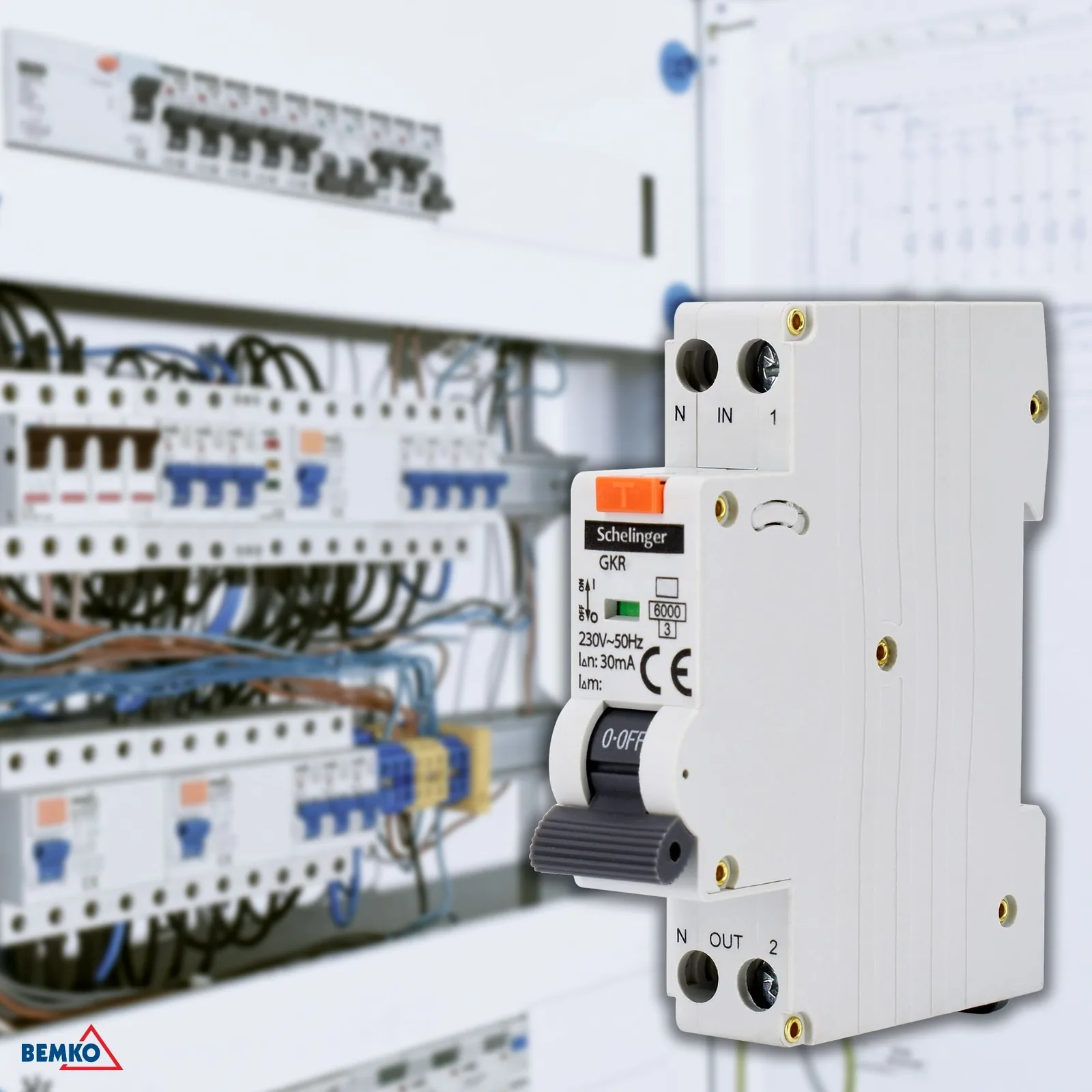

Tento prúdový chránič s nadprúdovou ochranou je určený pre elektroinštalácie, kde je potrebné spojiť ochranu pred únikom prúdu a proti nadprúdu do jedného kompaktného prvku. Vďaka montáži na 35 mm DIN/TH lištu je kompatibilný s bežnými modulovými rozvádzačmi a ističovými skrinkami.

• Montáž na štandardnú 35 mm DIN/TH lištu
• Vhodný pre modulové rozvádzače
• Použitie v jednofázových obvodoch s napätím 230 V / 50 Hz

Technické parametre

• Kartón: 120 ks
• Charakteristika: C
• Konvenčný skratový prúd: Inc: 6 kA
• Diferenciálny prúd: 30 mA
• Výška: 67 mm
• Izolačné napätie: Ui: 500 V
• Dĺžka: 81 mm
• Menovité napätie: ~230 V / 50 Hz
• Počet modulov: 1
• Prevádzková vypínacia schopnosť: Ics: 6 kA
• Balenie: 12 ks
• Prevádzková teplota: -25 °C až +40 °C
• Menovitý prúd: 10 A
• Skratová vypínacia schopnosť: 6 kA
• Spôsob montáže: na DIN/TH lištu 35 mm
• Stupeň krytia: IP20
• Prepätie: Uimp: 4 kV
• Typ: AC
• Šírka: 18 mm
• Značka: Schelinger
