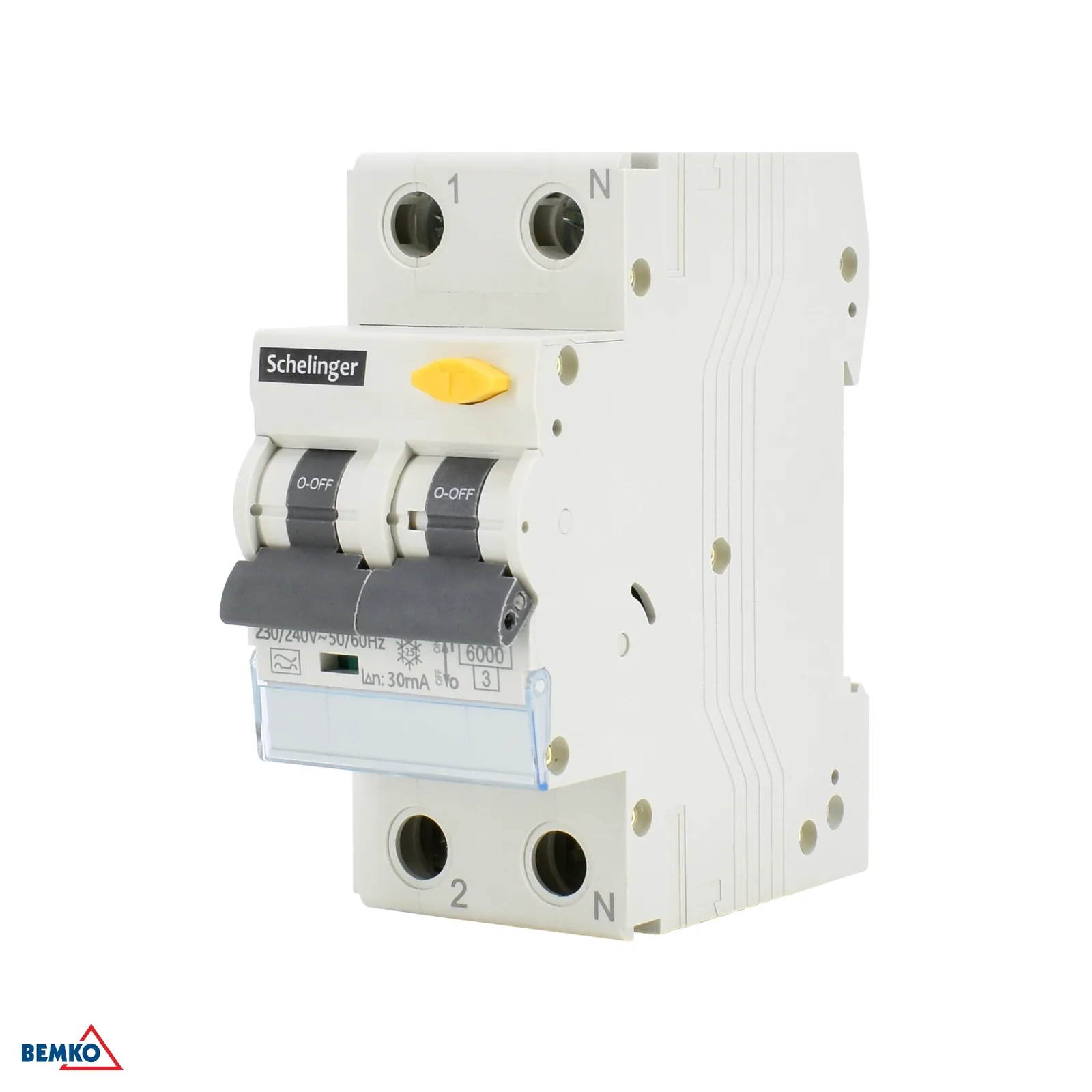

Prúdový chránič s nadprúdovou ochranou 2P 16A 30 mA typ A Schelinger BM-A08-GVL-A-C16

Podrobný popis

Prúdový chránič s nadprúdovou ochranou 2P 16A 30 mA typ A Schelinger

Kompaktný modulový prúdový chránič s nadprúdovou ochranou je určený na spoľahlivú ochranu elektrických obvodov v rozvádzačoch. Vďaka menovitému prúdu 16 A, vybavovaciemu diferenciálnemu prúdu 30 mA a charakteristike C je vhodný tam, kde sa vyžaduje kombinácia ochrany pred preťažením, skratom aj poruchovým prúdom. Vyhotovenie typu A zvyšuje použiteľnosť v moderných inštaláciách, kde sa môžu vyskytovať aj pulzujúce jednosmerné zložky poruchového prúdu.

• Kombinovaná ochrana proti preťaženiu, skratu a zvodovým prúdom
• Typ A pre širšie použitie v bežných elektroinštaláciách
• Menovitý prúd 16 A a citlivosť 30 mA
• Určený na montáž na 35 mm DIN/TH lištu
• Kompaktné modulové vyhotovenie so šírkou 2 moduly

Hlavné výhody

Tento prúdový chránič s nadprúdovou ochranou je praktickým riešením pre bezpečné istenie obvodov v domácnostiach, kanceláriách aj menších komerčných priestoroch. Montáž na štandardnú DIN/TH lištu 35 mm uľahčuje inštaláciu v rozvádzači a modulová šírka 2 moduly pomáha šetriť miesto. Prehľadné technické parametre, ako vypínacia schopnosť 6 kA a impulzné napätie 4 kV, podporujú jeho použitie v bežných inštalačných podmienkach.

• Úsporné modulové riešenie do rozvádzača
• Jednoduchá montáž na štandardnú lištu 35 mm
• Vypínacia schopnosť 6 kA pre praktické použitie v inštaláciách
• Izolačné napätie Ui 500 V a impulzné napätie Uimp 4 kV
• Prevádzková teplota od -25 °C do +40 °C

Použitie a kompatibilita

Produkt je určený pre elektrické inštalácie s menovitým napätím 230/240 V~ 50/60 Hz. Vhodný je pre obvody, kde sa vyžaduje prúdová ochrana typu A a charakteristika C. Kompatibilný je s rozvádzačmi a montážnymi systémami pre DIN/TH lištu 35 mm. Vďaka menovitému prúdu 16 A sa hodí najmä na ochranu vybraných jednofázových obvodov podľa projektu elektroinštalácie.

• Menovité napätie: 230/240 V~ 50/60 Hz
• Kompatibilný s montážou na DIN/TH lištu 35 mm
• Typ A pre obvody s požiadavkou na citlivú ochranu pred poruchovým prúdom
• Charakteristika C pre bežné aplikácie s vyššími rozbehovými prúdmi
• Vhodný do rozvádzačov s priestorom pre 2 moduly

Technické parametre

• Značka: Schelinger
• Typ: A
• Charakteristika: C
• Menovitý prúd: 16 A
• Menovité napätie: 230/240 V~ 50/60 Hz
• Menovitý diferenciálny prúd: 30 mA
• Menovitá podmienená skratová odolnosť Inc: 6 kA
• Prevádzková vypínacia schopnosť Ics: 6 kA
• Skratová vypínacia schopnosť: 2 kA
• Izolačné napätie Ui: 500 V
• Impulzné napätie Uimp: 4 kV
• Počet modulov: 2

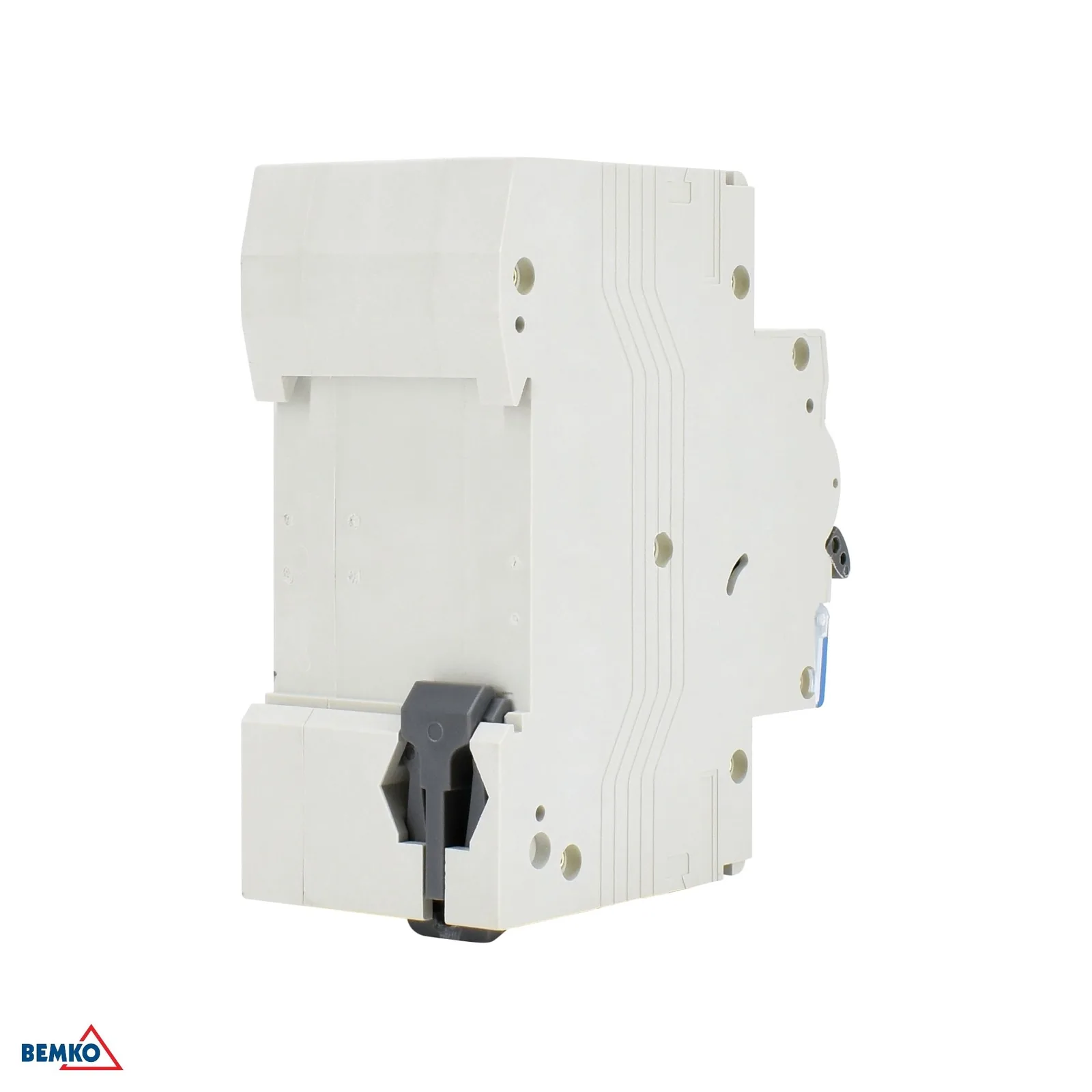

• Spôsob montáže: na DIN/TH lištu 35 mm
• Stupeň krytia: IP20
• Prevádzková teplota: -25 °C až +40 °C
• Výška: 73 mm
• Dĺžka: 82 mm
• Šírka: 36 mm
• Balenie: 6 ks
• Kartónové balenie: 60 ks
