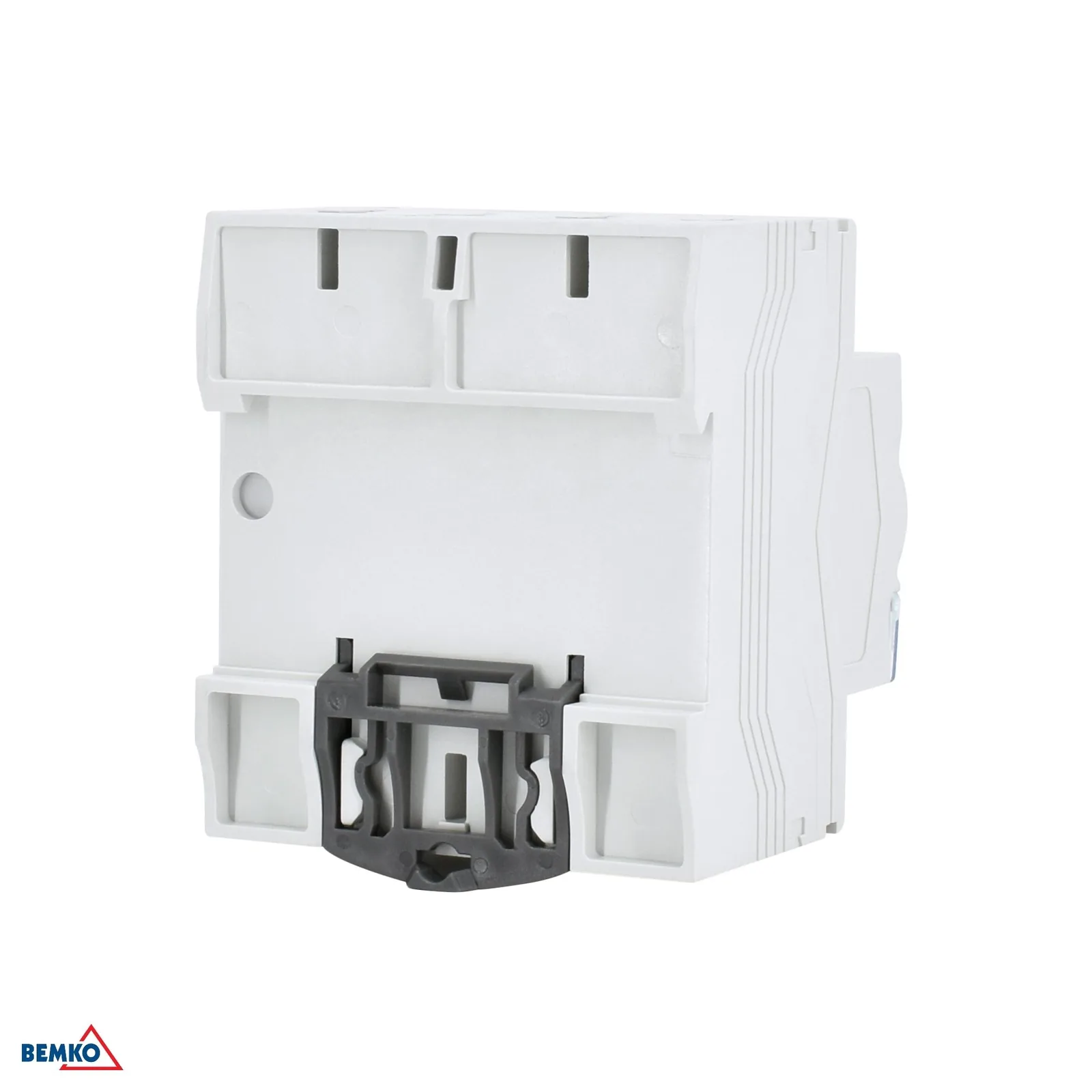

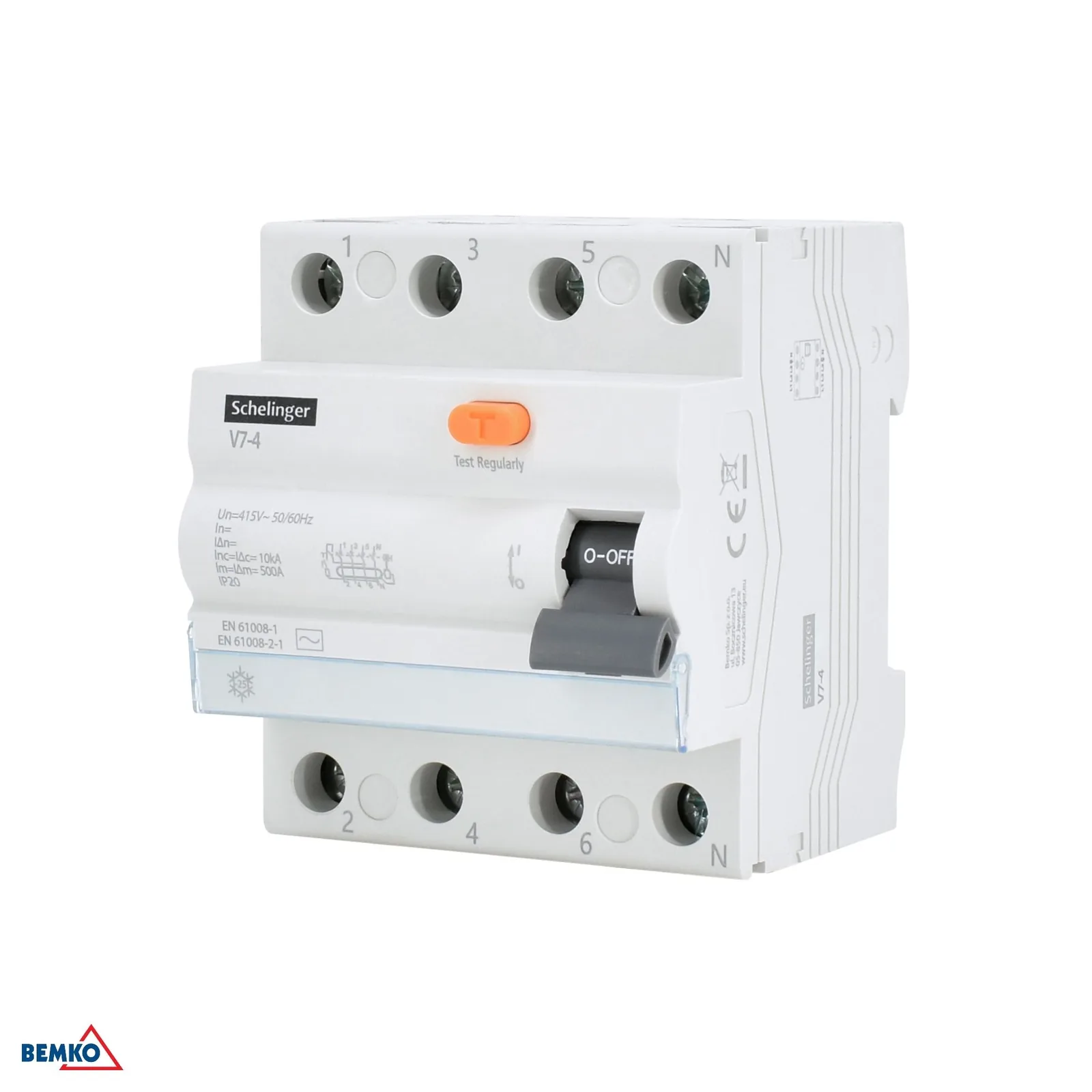

Prúdový chránič AC 4P 63A 300MA Schelinger BM-A03-V7-4-63-300

Podrobný popis

Prúdový chránič AC 4P 63A 300 mA Schelinger

Prúdový chránič Schelinger BM-A03-V7-4-63-300 je štvorpólové riešenie určené na spoľahlivú ochranu elektrických obvodov v rozvádzači. Vyznačuje sa AC charakteristikou, menovitým prúdom 63 A a citlivosťou 300 mA, takže je vhodný tam, kde je potrebné dohliadať na bezpečnú prevádzku inštalácie a obmedziť riziko poruchových prúdov. Kompaktné 4-modulové vyhotovenie je určené na montáž na DIN/TH lištu 35 mm, čo uľahčuje osadenie do bežných rozvádzačov. Prístroj je navrhnutý pre menovité napätie 415 V~ pri 50/60 Hz a krátkodobé poruchové namáhanie až do 10 kA. Vďaka krytiu IP20 je určený na inštaláciu do uzavretých elektrických zariadení.

• štvorpólové vyhotovenie pre rozvádzačové aplikácie
• AC charakteristika pre striedavé zvyškové prúdy
• menovitý prúd 63 A
• citlivosť 300 mA
• montáž na DIN/TH lištu 35 mm
• kompaktné 4-modulové vyhotovenie
• menovité napätie 415 V~ 50/60 Hz
• poruchová odolnosť Inc: 10 kA

Hlavné výhody

Tento prúdový chránič je vhodný pre elektrické inštalácie, kde je dôležitá prehľadná montáž, štandardizované pripojenie a spoľahlivý dohľad nad poruchovými prúdmi. Jeho technické parametre umožňujú nasadenie v rôznych rozvádzačových zostavách v rámci bežných sieťových podmienok.

• jednoduchá montáž na štandardnú 35 mm lištu
• prevedenie pre 4 moduly šetrí miesto v rozvádzači
• menovitý prúd 63 A podporuje použitie v silovejších obvodoch
• charakteristika AC je určená pre striedavé poruchové prúdy
• odolnosť voči impulznému napätiu Uimp: 4 kV

Použitie a kompatibilita

Prúdový chránič je určený na použitie v elektrických rozvádzačoch s montážou na DIN/TH lištu 35 mm. Vďaka štvorpólovému vyhotoveniu je vhodný pre trojfázové inštalácie s neutrálnym vodičom, kde sa vyžaduje ochrana podľa uvedených parametrov zariadenia. Pred montážou je vždy potrebné overiť zhodu s požiadavkami konkrétnej inštalácie a sieťového zapojenia.

• kompatibilita s rozvádzačmi pre DIN/TH lištu 35 mm
• štvorpólové vyhotovenie pre vhodne navrhnuté trojfázové zapojenia
• určené pre menovité napätie 415 V~ 50/60 Hz
• pracovná teplota od -25 °C do +40 °C

Technické parametre

• Kartónové balenie: 30 ks
• Typ charakteristiky: AC
• Menovitá podmienková skratová odolnosť Inc: 10 kA
• Menovitý zvyškový prúd: 300 mA
• Výška: 75 mm
• Menovité izolačné napätie Ui: 500 V
• Dĺžka: 82 mm
• Menovité napätie: 415 V~ 50/60 Hz
• Počet modulov: 4
• Balenie: 3 ks
• Prevádzková teplota: -25 °C až +40 °C
• Menovitý prúd: 63 A
• Spôsob montáže: na DIN/TH lištu 35 mm
• Stupeň krytia (IP): IP20
• Menovité impulzné výdržné napätie Uimp: 4 kV
• Šírka: 72 mm
• Značka: Schelinger
