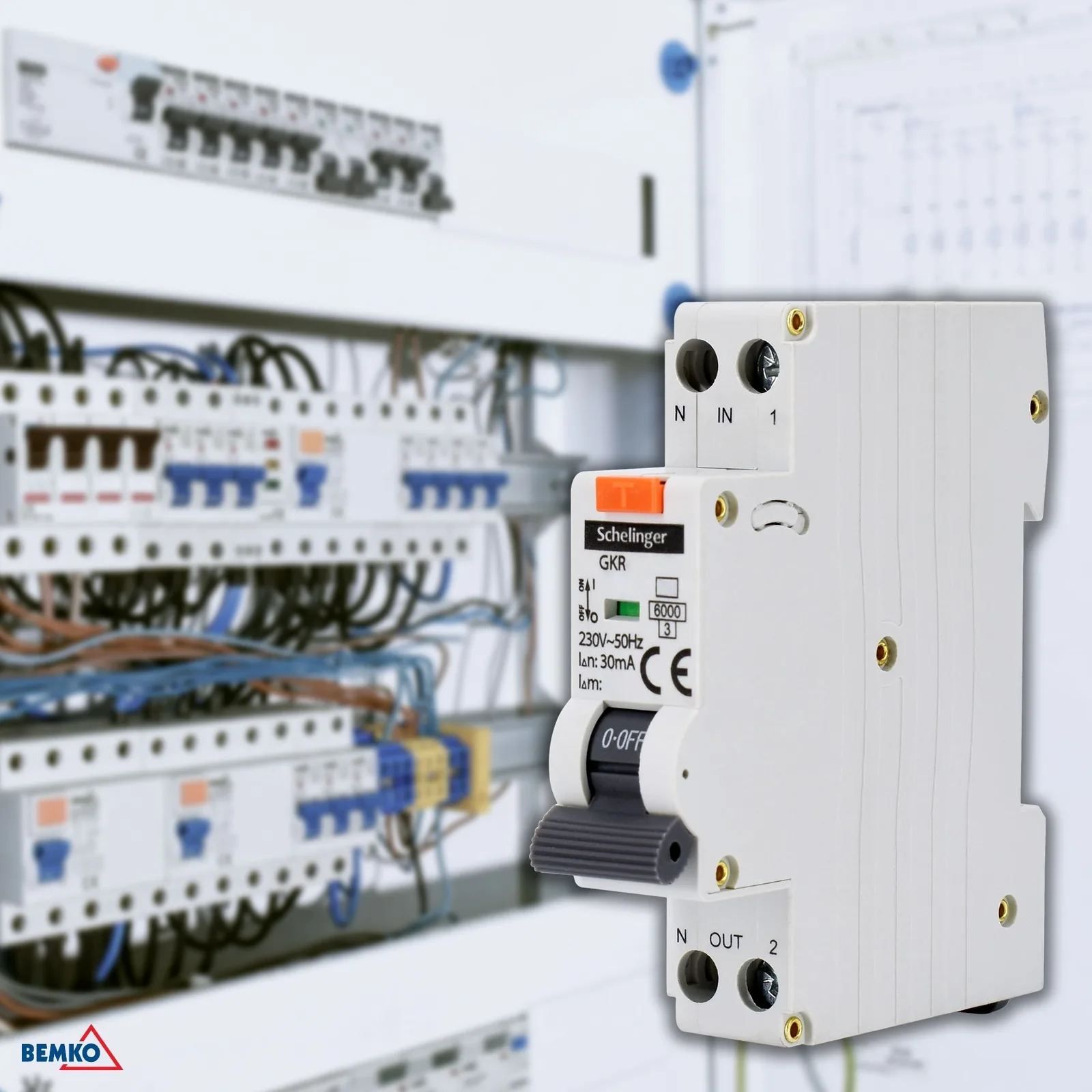

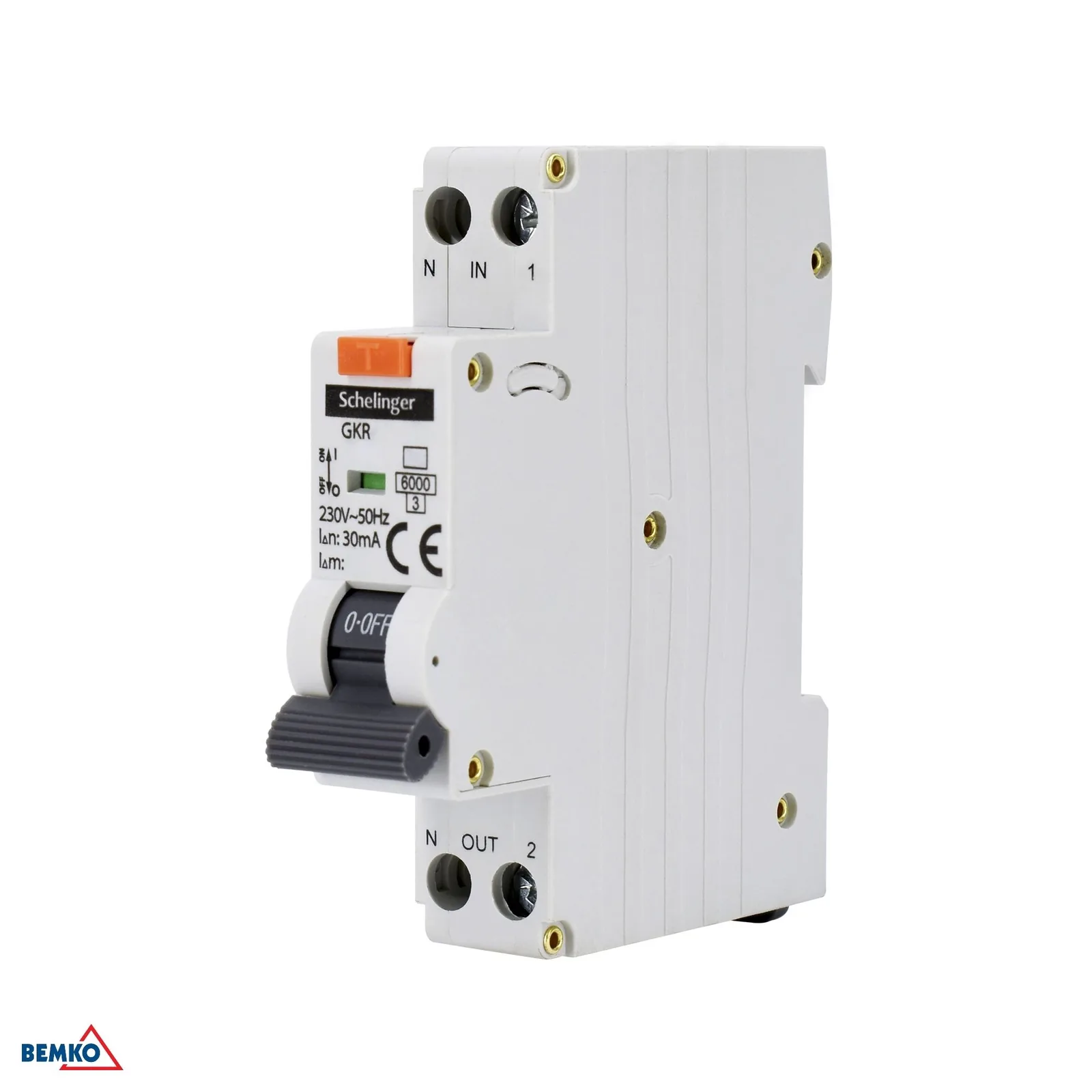

Prúdový chránič s nadprúdovou ochranou Schelinger 1P C 20A 30MA typ AC BM-A08-GKR-AC-C20

Podrobný popis

Prúdový chránič s nadprúdovou ochranou Schelinger 1P C 20A 30 mA, typ AC

Kombinovaný prúdový chránič s nadprúdovou ochranou Schelinger je určený na spoľahlivú ochranu elektrických obvodov v domácich aj technických inštaláciách. Spája ochranu pred reziduálnym prúdom a nadprúdom v jednom kompaktnom module, takže šetrí miesto v rozvádzači a zjednodušuje montáž na DIN lištu. Vďaka menovitému prúdu 20 A, citlivosti 30 mA a charakteristike C je vhodný tam, kde treba účinne chrániť obvod aj pri bežných zaťažovacích špičkách. Typ AC je určený pre striedavé reziduálne prúdy. Kompaktné vyhotovenie s šírkou 18 mm a jedným modulom je praktické najmä pri úspornej inštalácii.

• Kombinácia prúdového chrániča a ističa v jednom prístroji
• Menovitý prúd 20 A a vypínacia citlivosť 30 mA
• Charakteristika C pre bežné spínacie prúdy
• Montáž na DIN lištu 35 mm
• Kompaktné 1-modulové vyhotovenie

Hlavné výhody

Tento istično-prúdový chránič je navrhnutý pre prehľadnú a priestorovo úspornú elektroinštaláciu. V rozvádzači zaberie len jeden modul, pričom poskytuje ochranu proti prúdovým poruchám aj nadprúdu. Menovité hodnoty a parametre vypínacej schopnosti sú vhodné pre štandardné inštalácie s dôrazom na bezpečnosť a stabilnú prevádzku.

• Úspora miesta v rozvádzači vďaka šírke iba 18 mm
• Spoľahlivá ochrana obvodu pri menovitom napätí 230 V / 50 Hz
• Vypínacia schopnosť skratu 6 kA
• Menovitá impulzná odolnosť 4 kV
• Stupeň krytia IP20

Použitie a kompatibilita

Prístroj je určený na montáž na 35 mm DIN/TH lištu a hodí sa do rozvádzačov, kde je potrebná kombinovaná ochrana jednofázového obvodu. Vďaka typu AC je určený pre bežné aplikácie so striedavým reziduálnym prúdom. Pred použitím je vhodné overiť zhodu s požiadavkami konkrétnej elektroinštalácie a zaťaženia.

• Montáž na DIN/TH lištu 35 mm
• Vhodný pre jednofázové obvody
• Typ AC pre striedavé reziduálne prúdy
• Prevádzkový rozsah teploty od -25 °C do +40 °C
• Značka: Schelinger

Technické parametre

• Kartónové balenie: 120 ks
• Charakteristika: C
• Podmienený skratový prúd: Inc: 6 kA
• Citlivosť diferenciálneho prúdu: 30 mA
• Výška: 67 mm
• Menovité izolačné napätie: Ui: 500 V
• Dĺžka: 81 mm
• Menovité napätie: Un: ~230 V / 50 Hz
• Počet modulov: 1
• Prevádzková vypínacia schopnosť: Ics: 6000 kA
• Balenie: 12 ks
• Prevádzková teplota: -25 °C až +40 °C
• Menovitý prúd: In: 20 A
• Vypínacia schopnosť pri skrate: 6 kA
• Spôsob montáže: na DIN/TH lištu 35 mm
• Stupeň krytia: IP20
• Menovité impulzné napätie: Uimp: 4 kV
• Typ: AC
• Šírka: 18 mm
• Značka: Schelinger
