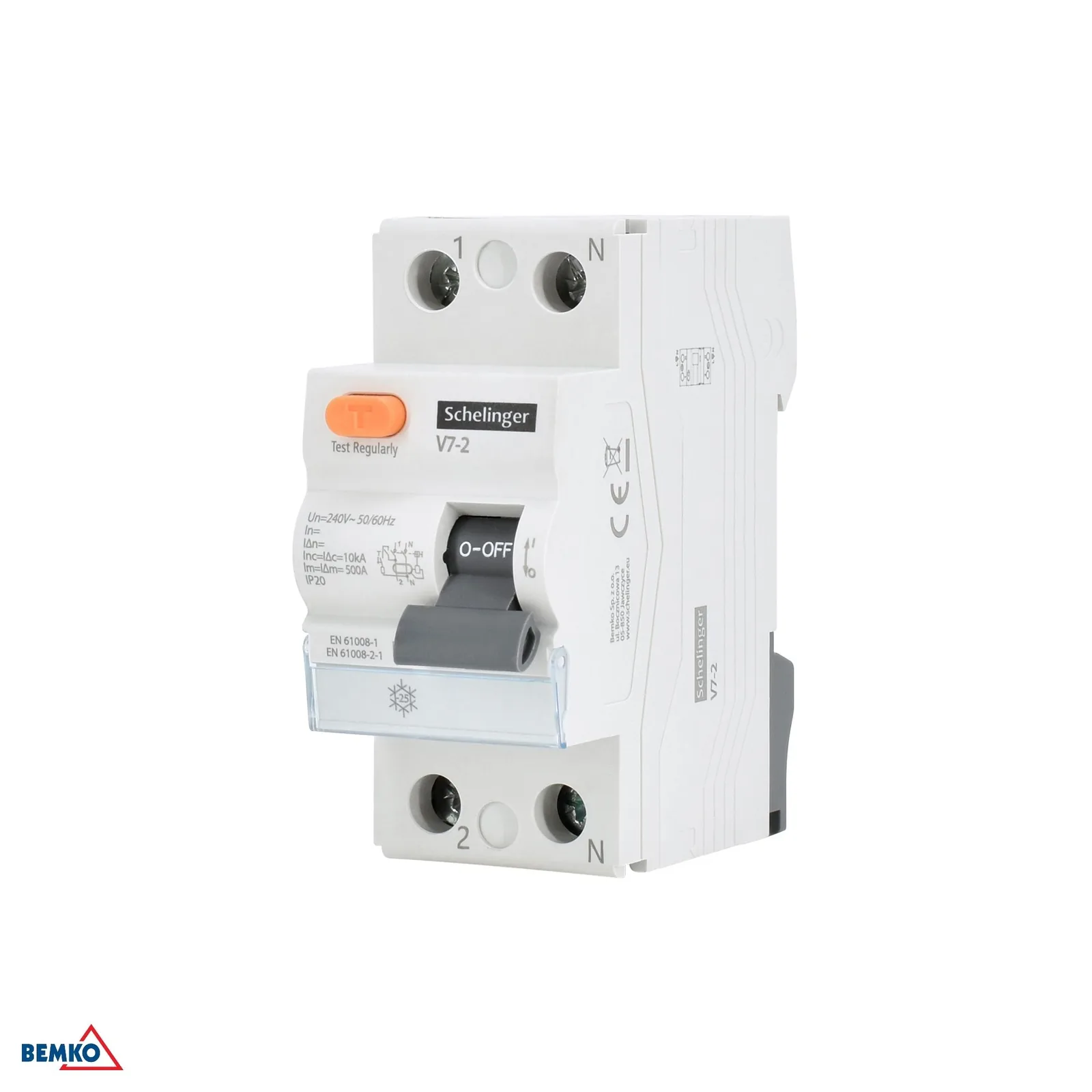

Prúdový chránič AC 2P 40A 100MA Schelinger BM-A03-V7-2-40-100

Podrobný popis

Prúdový chránič AC 2P 40A 100mA Schelinger

Prúdový chránič Schelinger BM-A03-V7-2-40-100 je určený na spoľahlivú ochranu elektrických obvodov pred poruchovým prúdom. Vďaka menovitému prúdu 40 A, citlivosti 100 mA a charakteristike AC je vhodný pre bežné inštalácie v rozvádzačoch, kde je dôležitá jednoduchá a účinná ochrana na DIN lištu. Kompaktné 2-modulové vyhotovenie šetrí miesto v rozvádzači a montáž na 35 mm DIN/TH lištu uľahčuje osadenie do štandardných elektroinštalácií.

• Typ AC na ochranu striedavých reziduálnych prúdov.
• Menovitý prúd 40 A pre bežné elektrické obvody.
• Citlivosť 100 mA na ochranu inštalácie pred poruchovým prúdom.
• 2-modulové vyhotovenie pre úsporu miesta v rozvádzači.
• Montáž na DIN/TH lištu 35 mm pre štandardné použitie v rozvádzačoch.

Hlavné výhody

Tento prúdový chránič je navrhnutý pre prehľadnú a praktickú inštaláciu v rozvádzači. Menovité napätie 230/240 V~ 50/60 Hz zodpovedá bežným sieťam, krytie IP20 je vhodné do vnútorných rozvádzačov a prepäťová odolnosť Uimp 4 kV spolu s izolačným napätím Ui 415 V dopĺňa jeho technické predpoklady pre elektroinštalačné použitie. Prevádzkový rozsah od -25 °C do +40 °C umožňuje nasadenie v štandardných podmienkach.

• Kompaktné rozmery do bežných rozvádzačov.
• Vhodný pre vnútorné elektroinštalácie s krytím IP20.
• Odolnosť voči prepätiu Uimp 4 kV.
• Izolačné napätie Ui 415 V.
• Prevádzka v rozsahu teplôt od -25 °C do +40 °C.

Použitie a kompatibilita

Prúdový chránič je určený na použitie v elektrických rozvodoch so štandardnou montážou na DIN/TH lištu 35 mm. Vďaka 2-pólovému vyhotoveniu a menovitému prúdu 40 A je vhodný pre domácnosti, menšie prevádzky a ďalšie rozvádzačové aplikácie, kde sa vyžaduje ochrana obvodu s charakteristikou AC. Pred montážou vždy overte zhodu s projektom a požiadavkami konkrétnej elektroinštalácie.

• Kompatibilný s rozvádzačmi pre montáž na DIN/TH lištu 35 mm.
• Vhodný pre 2-pólové zapojenie.
• Použiteľný v obvodoch s napätím 230/240 V~ 50/60 Hz.
• Určený pre inštalácie, kde sa používa charakteristika AC.

Technické parametre

• Značka: Schelinger
• EAN: 5900280981967
• Menovitý prúd: 40 A
• Menovité napätie: 230/240 V~ 50/60 Hz
• Charakteristika: AC
• Diferenčný prúd: 100 mA
• Vypínacia schopnosť pri skrate: 10 kA
• Menovité izolačné napätie: Ui 415 V
• Prepätie: Uimp 4 kV
• Počet modulov: 2

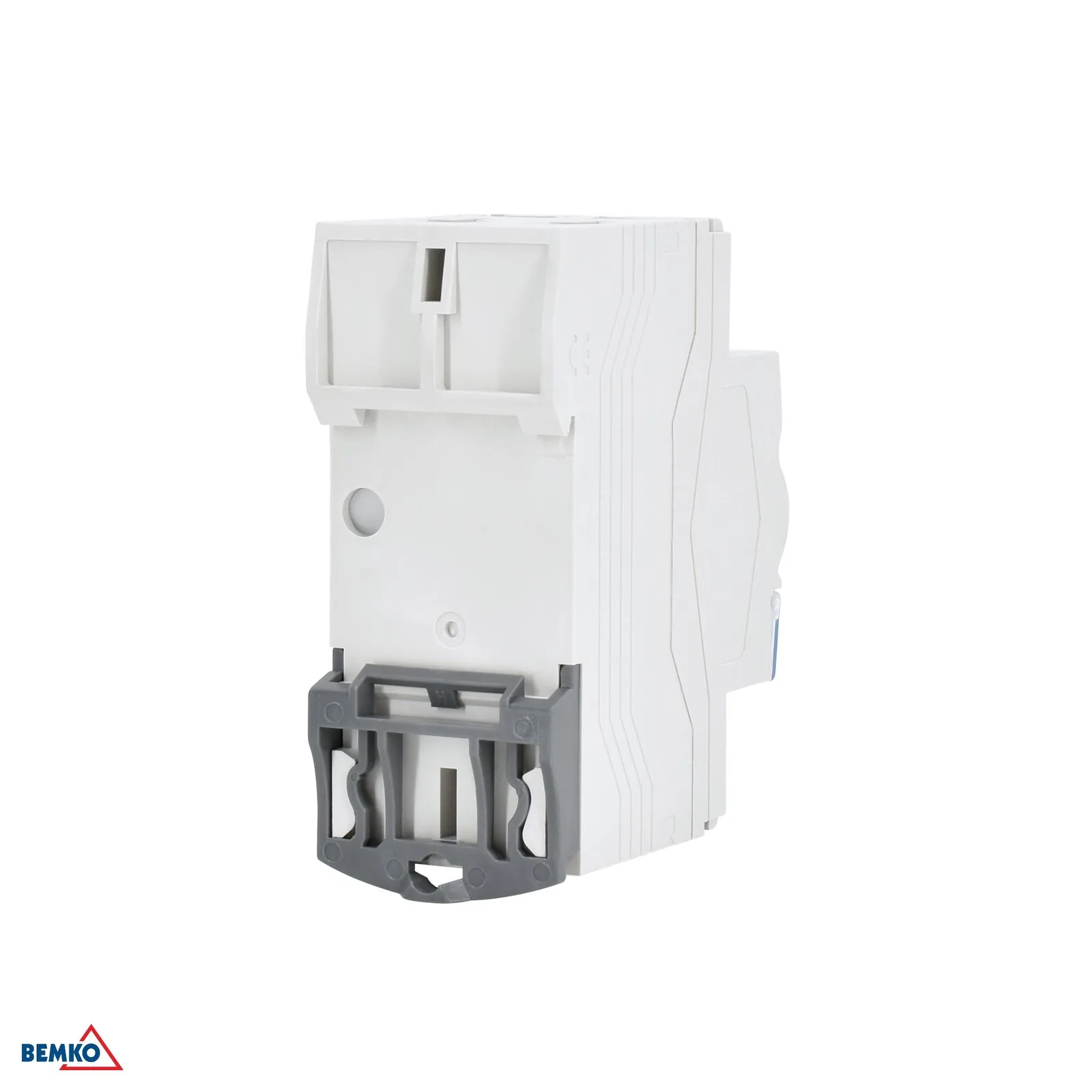

• Spôsob montáže: na DIN/TH lištu 35 mm
• Stupeň krytia: IP20
• Prevádzková teplota: -25 °C až +40 °C
• Výška: 68 mm
• Šírka: 36 mm
• Hĺbka: 83 mm
• Balenie: 6 ks
• Kartón: 60 ks
