Prúdový chránič s ističom 2P B 10A 30MA typ AC na DIN lištu Schelinger BM-A08-GKL-AC-B10

Podrobný popis

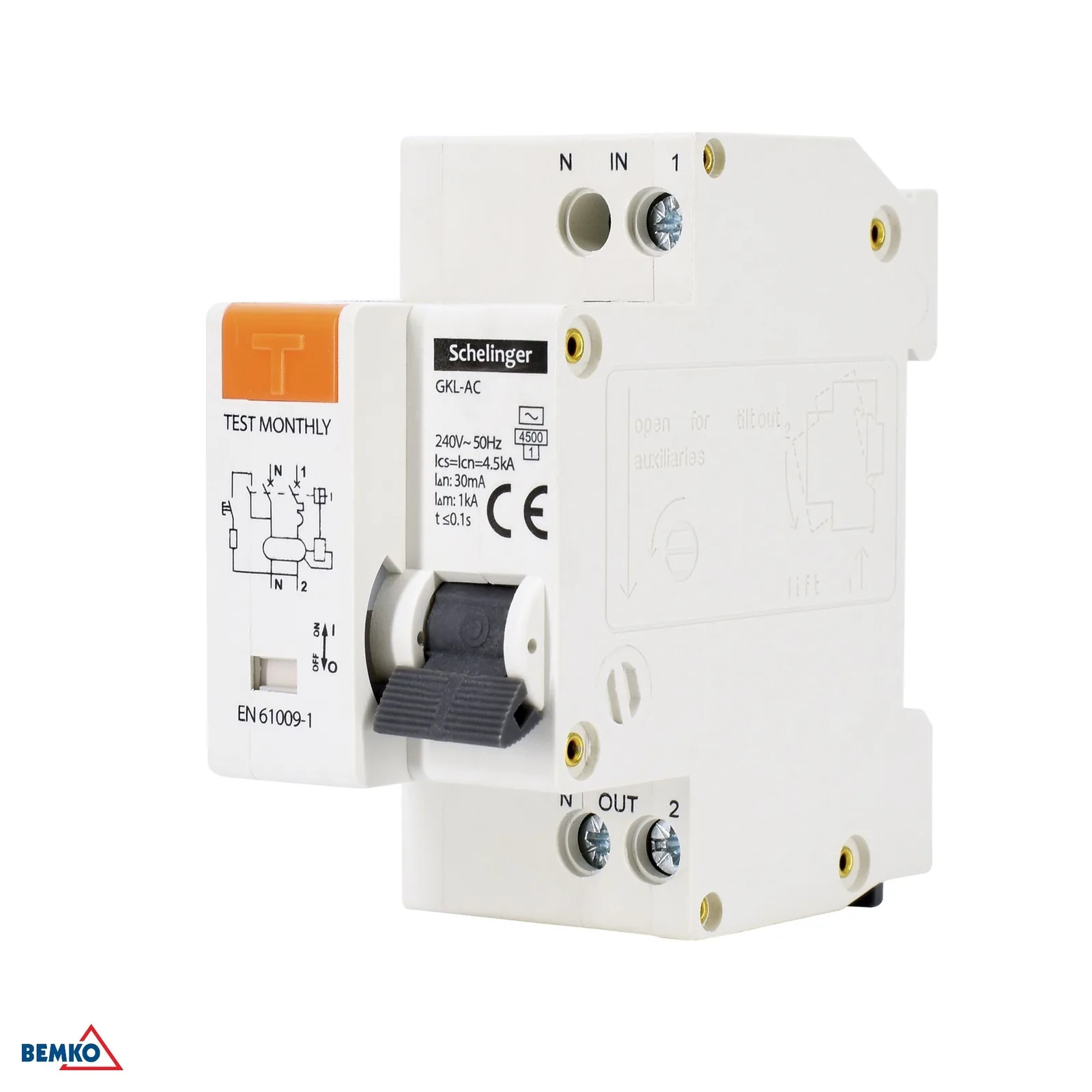

Prúdový chránič s ističom Schelinger BM-A08-GKL-AC-B10

Kompaktný modulový prístroj Schelinger je určený na ochranu elektrických rozvodov pri montáži na DIN lištu. Spája funkciu prúdového chrániča a ističa, takže pomáha chrániť inštaláciu pred nadprúdom aj pri poruche izolácie. Vďaka menovitému prúdu 10 A, citlivosti 30 mA a typu AC je vhodný pre vybrané obvody v domácich aj menších komerčných rozvodoch.

• 2-pólové vyhotovenie pre prehľadnú a úspornú montáž
• Montáž na štandardnú DIN/TH lištu 35 mm
• Menovitý prúd 10 A a diferenciálny prúd 30 mA
• Vypínacia charakteristika B pre bežné elektrické obvody
• Kompaktné rozmery do modulovej rozvádzačovej zostavy

Hlavné výhody

• Spojenie prúdového chrániča a ističa v jednom modulovom prístroji šetrí miesto v rozvádzači.
• Citlivosť 30 mA zvyšuje úroveň ochrany pri poruche izolácie.
• Typ AC je určený pre obvody so striedavým reziduálnym prúdom.
• Vypínacia charakteristika B je vhodná pre obvody s bežným zaťažením.
• Šírka 2 moduly uľahčuje plánovanie rozvádzača.

Použitie a montáž

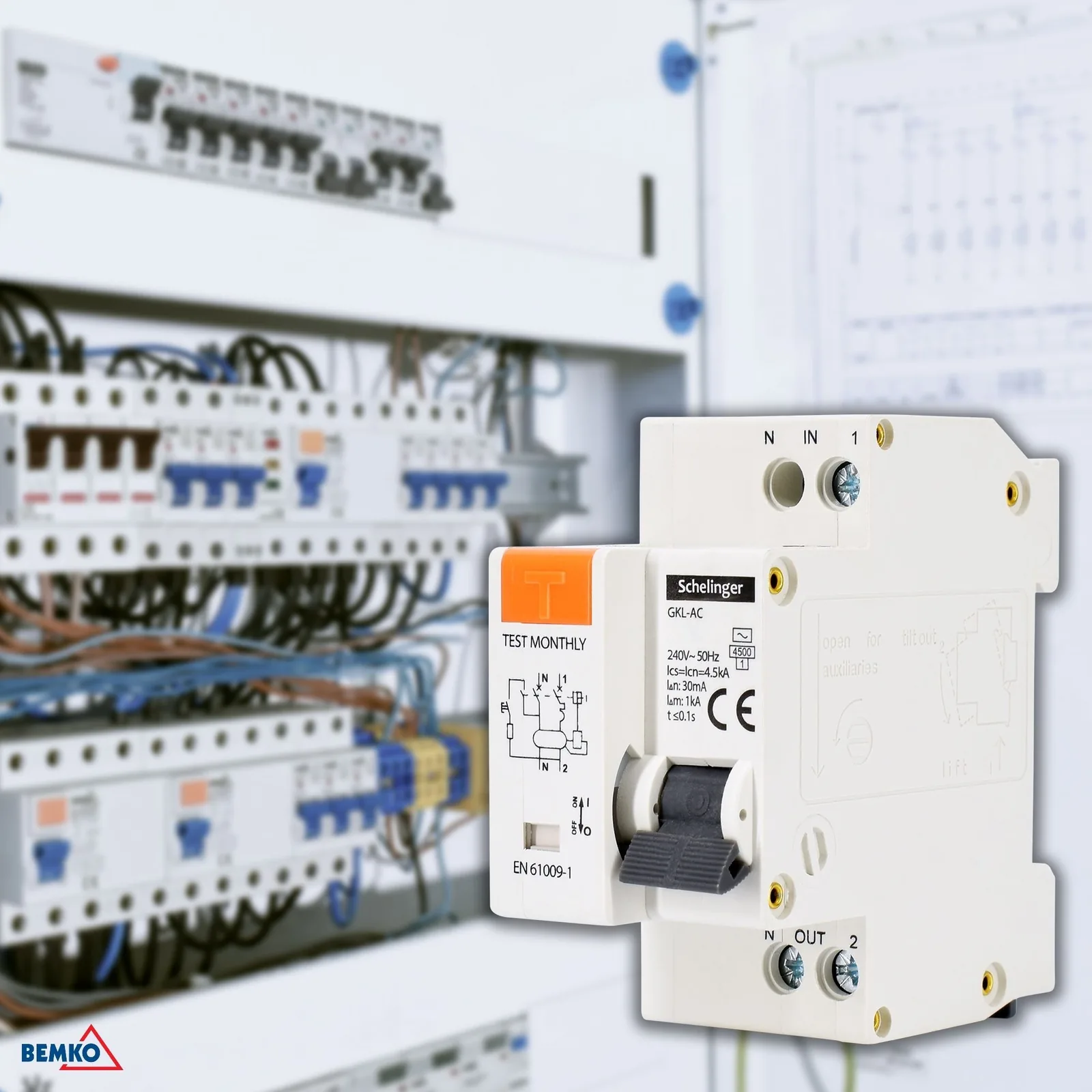

Tento prúdový chránič s ističom je určený na inštaláciu do rozvádzača na DIN/TH lištu 35 mm. Uplatní sa pri ochrane vybraných okruhov, kde je potrebná kombinácia prúdovej a nadprúdovej ochrany. Vďaka kompaktnému vyhotoveniu s rozmermi 77 × 36 × 74 mm je vhodný aj do menších rozvádzačov.

• Určený na montáž do rozvádzača
• Pre montáž na DIN/TH lištu 35 mm
• Vhodný pre obvody s menovitým napätím 240 V~ 50 Hz
• Prevádzkový rozsah teploty od -5 °C do +40 °C
• Stupeň krytia IP20

Kompatibilita

Prístroj je určený pre inštalácie na DIN/TH lištu 35 mm a pre rozvádzače, kde sa používa 2-modulové modulové vyhotovenie. Vhodnosť pre konkrétny obvod vždy odporúčame posúdiť podľa projektovej dokumentácie a požiadaviek elektroinštalácie.

• DIN/TH lišta 35 mm
• Modulové rozvádzače s priestorom pre 2 moduly
• Elektrické obvody s menovitým prúdom 10 A
• Obvody určené pre typ AC

Technické parametre

• Počet kusov v balení: 60
• Vypínacia charakteristika: B
• Menovitý skratový prúd: Inc: 4,5 kA
• Diferenciálny prúd: 30 mA
• Výška: 74 mm
• Izolačné napätie: Ui: 500 V
• Dĺžka: 77 mm
• Menovité napätie: Un: 240 V~ 50 Hz
• Počet modulov: 2
• Prevádzková vypínacia schopnosť: Ics: 4,5 kA
• Prevádzková teplota: -5 °C / +40 °C
• Menovitý prúd: In: 10 A
• Skratová vypínacia schopnosť: 1 kA
• Spôsob montáže: DIN/TH lišta 35 mm
• Stupeň krytia: IP20
• Prepäťové napätie: Uimp: 4 kV
• Typ: AC
• Šírka: 36 mm
• Značka: Schelinger
• EAN: 5900280962065
