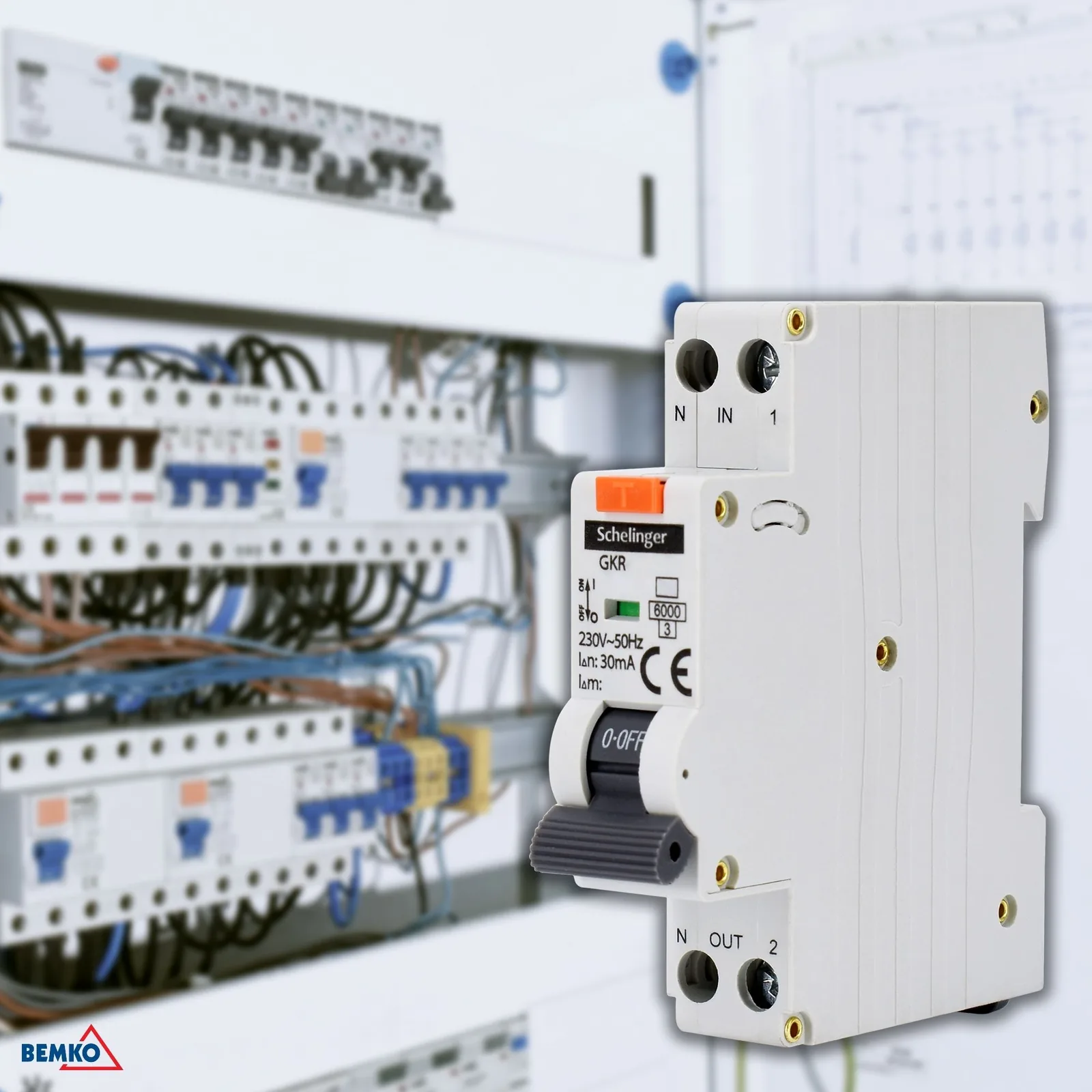

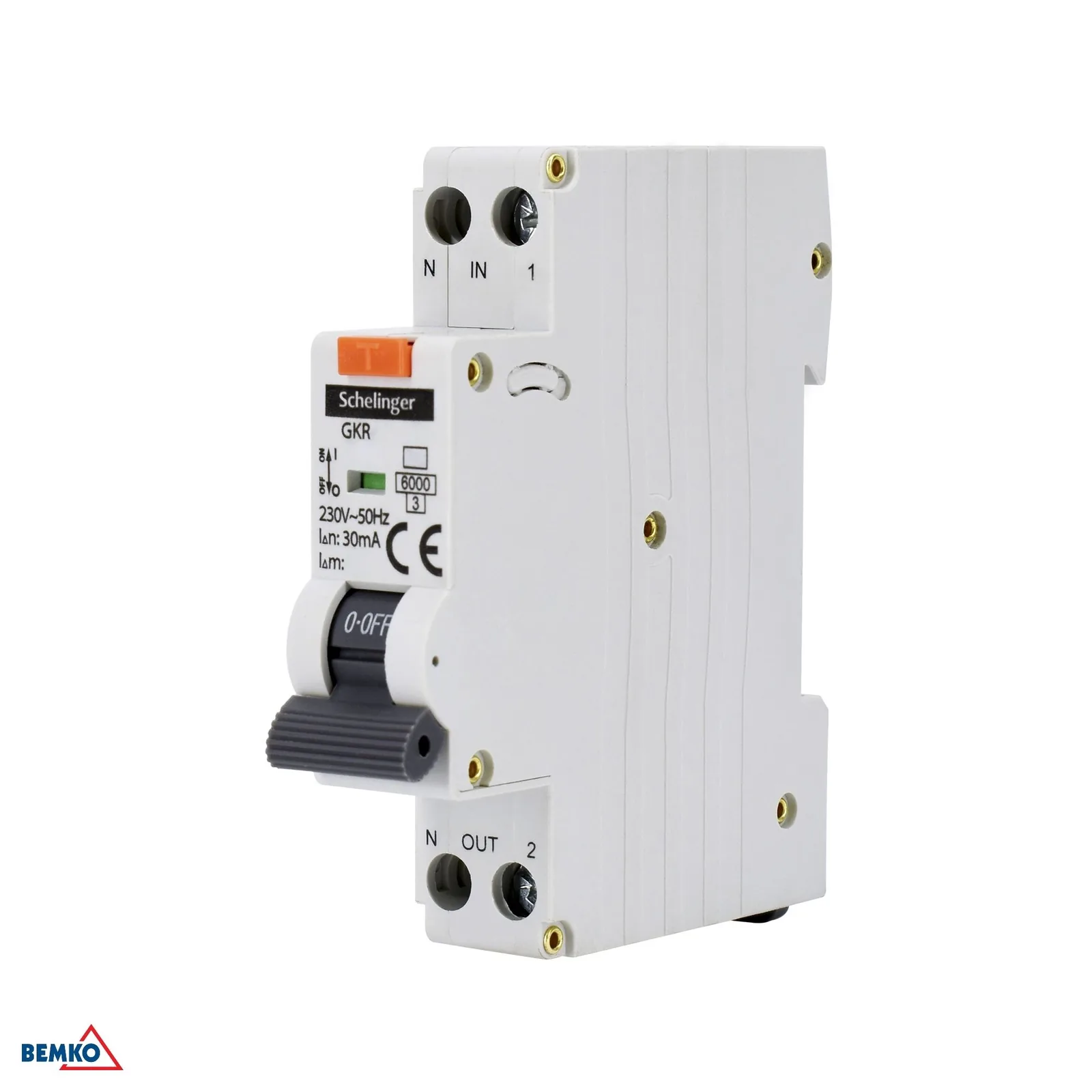

Prúdový chránič s ističom 1P B 20A 30MA typ A Schelinger BM-A08-GKR-A-B20

Podrobný popis

Prúdový chránič s ističom Schelinger 1P B 20 A 30 mA, typ A

Prúdový chránič s ističom Schelinger BM-A08-GKR-A-B20 je kompaktný modul na ochranu elektrického obvodu pred nadprúdom aj poruchovým prúdom. Vďaka menovitému prúdu 20 A, vybavovacej diferenciálnej citlivosti 30 mA a charakteristike B je vhodný pre bežné inštalácie, kde je dôležitá spoľahlivá ochrana aj úspora miesta v rozvádzači.

• Kombinuje prúdový chránič a istič v jednom module.
• Citlivosť 30 mA pomáha chrániť osoby pri poruche izolácie.
• Charakteristika B je vhodná pre štandardné obvodové aplikácie.
• Šírka iba 18 mm šetrí miesto na DIN lište.

Hlavné výhody

• Menovitý prúd 20 A pre bežné jednofázové obvody.
• Typ A pre detekciu striedavých aj pulzujúcich reziduálnych prúdov.
• Menovitá skratová odolnosť 6 kA.
• Prevádzková vypínacia schopnosť Ics 6000 A.
• Možnosť montáže na DIN/TH lištu 35 mm.
• Ochrana s krytím IP20 pre rozvádzačové použitie.

Použitie a kompatibilita

Tento modul je určený na montáž do rozvádzačov na 35 mm DIN/TH lištu. Uplatní sa v domácich aj menších komerčných elektroinštaláciách, kde je potrebné spojiť ochranu pred nadprúdom a prúdovými poruchami v jednom kompaktnom vyhotovení.

• Montáž na 35 mm DIN/TH lištu.
• 1 modulové vyhotovenie pre úsporné osadenie.
• Vhodný pre obvody s napätím 230 V / 50 Hz.
• Prevádzkové teploty od -25 °C do +40 °C.

Technické parametre

• Kartón: 120 ks
• Charakteristika: B
• Menovitá podmienená skratová odolnosť: 6 kA
• Menovitý zvyškový prúd: 30 mA
• Výška: 67 mm
• Izolačné napätie: 500 V
• Dĺžka: 81 mm
• Menovité napätie: ~230 V / 50 Hz
• Počet modulov: 1
• Prevádzková vypínacia schopnosť: 6000 A
• Balenie: 12 ks
• Prevádzková teplota: -25 °C až +40 °C
• Menovitý prúd: 20 A
• Skratová vypínacia schopnosť: 6 kA
• Spôsob montáže: na DIN/TH lištu 35 mm
• Stupeň krytia: IP20
• Impulzné napätie: 4 kV
• Typ: A
• Šírka: 18 mm
• Značka: Schelinger
