Prúdový chránič s ističom 1P B 25A 30 mA typ AC Schelinger BM-A08-GKR-AC-B25

Podrobný popis

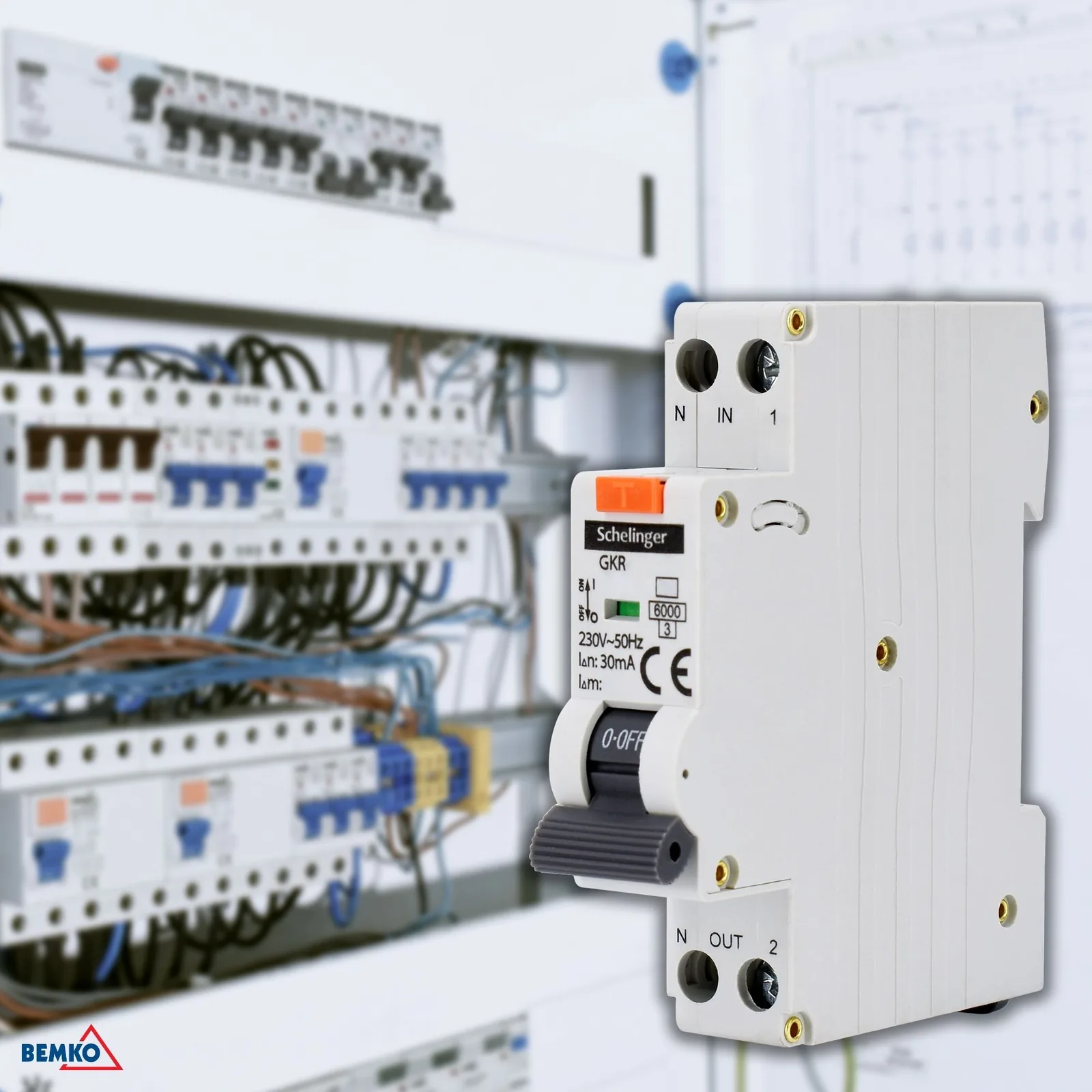

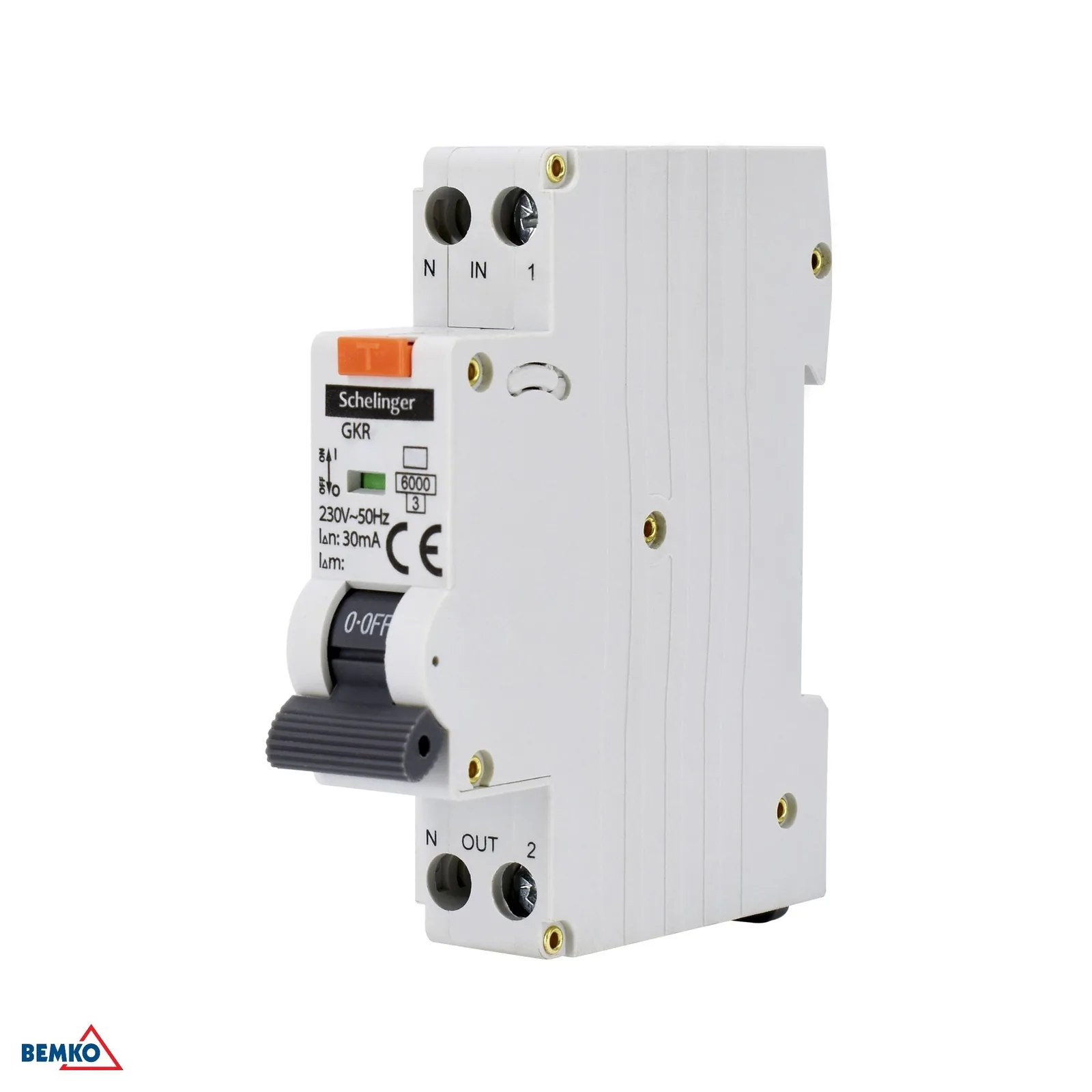

Prúdový chránič s ističom Schelinger BM-A08-GKR-AC-B25

Kombinovaný modulový prúdový chránič s ističom Schelinger BM-A08-GKR-AC-B25 je určený na spoľahlivú ochranu elektrických obvodov pred nadprúdom aj reziduálnym prúdom. Vďaka menovitému prúdu 25 A, vypínacej charakteristike B a citlivosti 30 mA je vhodný tam, kde je dôležitá bezpečnosť, prehľadné modulové riešenie a úspora miesta v rozvádzači.

• Kombinácia prúdového chrániča a ističa v jednom module
• Citlivosť 30 mA pre zvýšenú ochranu osôb
• Menovitý prúd 25 A a charakteristika B
• Menovitá vypínacia schopnosť až 6 kA
• Montáž na DIN lištu 35 mm

Hlavné výhody

Tento 1-modulový prístroj zaberá len 18 mm na šírku, takže šetrí miesto v rozvádzači a pritom zachováva vysokú úroveň ochrany. Menovité napätie 230/240 V AC pri frekvencii 50/60 Hz zabezpečuje bežné použitie v štandardných inštaláciách. Stupeň krytia IP20 je vhodný pre montáž do rozvádzača a široký rozsah prevádzkových teplôt od -25 °C do +40 °C umožňuje použitie v bežných podmienkach.

• Len 1 modul – kompaktné vyhotovenie do rozvádzača
• Menovité napätie 230/240 V~ 50/60 Hz
• Izolačné napätie Ui 500 V a prepäťové impulzné napätie Uimp 4 kV
• Prevádzková teplota od -25 °C do +40 °C
• Stupeň krytia IP20

Použitie a montáž

Prístroj je určený na montáž na DIN/TH lištu 35 mm, čo zjednodušuje inštaláciu v rozvádzačoch a elektroinštalačných zostavách. Vďaka kombinácii prúdového chrániča a ističa je vhodný na miesta, kde sa vyžaduje ochrana pred preťažením, skratom aj poruchovým prúdom v jednom kompaktnom riešení. Ide o prevedenie typu AC.

• Montáž na DIN/TH lištu 35 mm
• Vhodný do rozvádzačov s obmedzeným priestorom
• Ochrana proti preťaženiu, skratu a reziduálnemu prúdu
• Typ AC

Kompatibilita

Produkt je určený pre štandardné jednofázové inštalácie s menovitým napätím 230/240 V~ a frekvenciou 50/60 Hz. Vďaka modulovému vyhotoveniu a montáži na 35 mm lištu je kompatibilný s bežnými rozvádzačovými systémami pre domáce aj technické elektroinštalácie.

• Jednofázové elektrické obvody 230/240 V~
• Rozvádzače pre montáž na DIN lištu 35 mm
• Modulové elektroinštalácie

Technické parametre

• Značka: Schelinger
• EAN: 5900280961891
• Menovitý prúd: 25 A
• Menovité napätie: 230/240 V~ 50/60 Hz
• Typ: AC
• Charakteristika: B
• Menovitý poruchový prúd: 30 mA
• Podmienená skratová odolnosť: Inc 6 kA
• Prevádzková vypínacia schopnosť: Ics 6 kA
• Skratová vypínacia schopnosť: 6 kA
• Izolačné napätie: Ui 500 V
• Prepätové impulzné napätie: Uimp 4 kV
• Počet modulov: 1
• Šírka: 18 mm
• Výška: 67 mm
• Dĺžka: 81 mm
• Montáž: DIN/TH lišta 35 mm
• Stupeň krytia: IP20
• Prevádzková teplota: -25 °C až +40 °C
• Balenie: 12 ks
• Kartón: 120 ks
