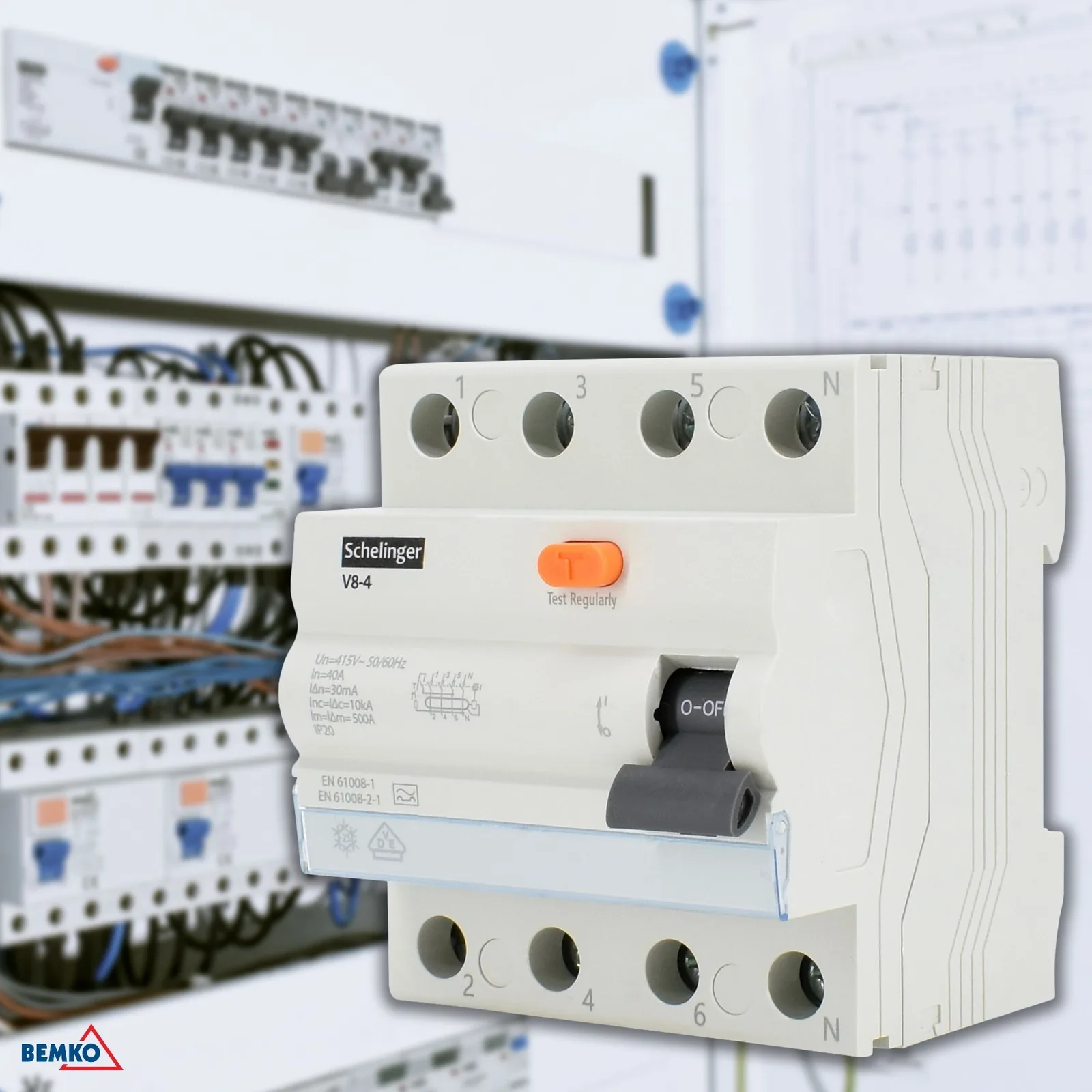

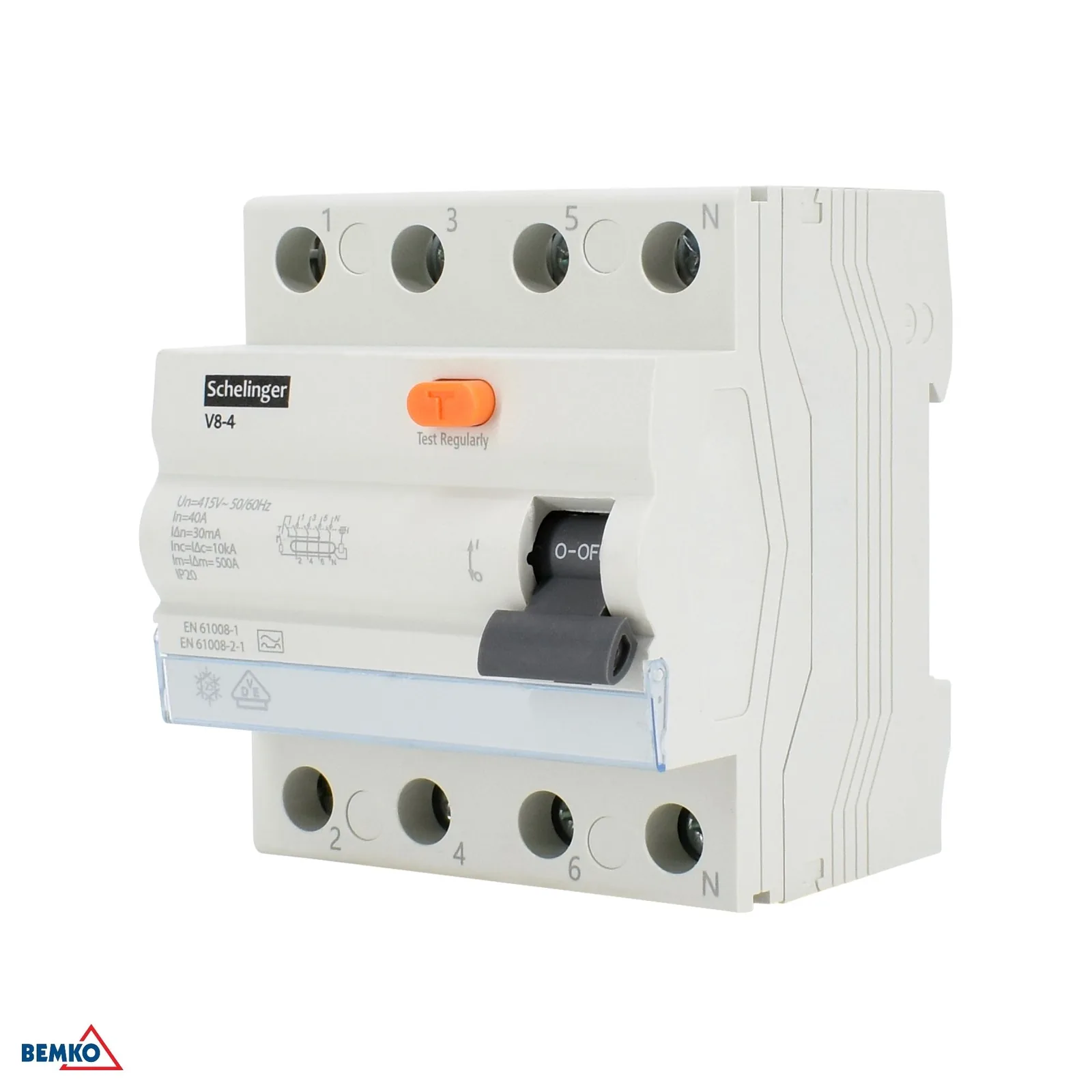

Prúdový chránič 4P 25A 30MA typ A 10KA Schelinger BM-A03-V8-4-25-030

Podrobný popis

Prúdový chránič Schelinger 4P 25A 30 mA, typ A

Prúdový chránič Schelinger BM-A03-V8-4-25-030 je štvorpólové riešenie určené na spoľahlivú ochranu elektrickej inštalácie. Vďaka menovitému prúdu 25 A, citlivosti 30 mA a charakteristike A pomáha chrániť osoby aj zariadenia pri úniku prúdu v bežných domácich a komerčných rozvodoch. Model je určený na montáž na DIN/TH lištu 35 mm a zaberá 4 moduly, čo uľahčuje jeho začlenenie do rozvádzača. Menovité napätie 415 V~ 50/60 Hz a vypínacia schopnosť 10 kA zodpovedajú použitiu v sieťach, kde sa vyžaduje vyššia úroveň bezpečnosti a odolnosti.

• Štvorpólové vyhotovenie pre 4-pólové zapojenie
• Menovitý prúd 25 A
• Citlivosť 30 mA na ochranu pri úniku prúdu
• Charakteristika A pre bežné moderné elektroinštalácie
• Vypínacia schopnosť 10 kA
• Montáž na DIN/TH lištu 35 mm
• Zaberá 4 moduly v rozvádzači

Hlavné výhody a použitie

Tento prúdový chránič je vhodný tam, kde je potrebné kombinovať kompaktné rozmery s dôrazom na bezpečnosť prevádzky. Menovité izolačné napätie Ui 500 V, impulzné prepätie Uimp 4 kV a rozsah prevádzkovej teploty od -25 °C do +40 °C potvrdzujú, že ide o technicky odolné riešenie pre rozvádzače s požiadavkou na stabilnú funkciu. Stupeň krytia IP20 je určený pre montáž do uzavretých rozvádzačov a chránených elektroinštalačných priestorov.

• Vhodný do rozvádzačov s montážou na DIN lištu
• Kompaktné rozmery pre úsporu miesta
• Odolnosť vhodná pre bežnú prevádzku v elektrických rozvodoch
• Stupeň krytia IP20 pre inštaláciu do chráneného priestoru

Kompatibilita

Prúdový chránič je určený pre inštalácie s menovitým napätím 415 V~ 50/60 Hz a pre montáž na DIN/TH lištu 35 mm. Vďaka 4-pólovému vyhotoveniu je vhodný pre systémy, kde sa používa štvorpólové zapojenie.

• Sieť 415 V~ 50/60 Hz
• DIN/TH lišta 35 mm
• Štvorpólové zapojenie

Technické parametre

• Značka: Schelinger
• EAN: 5900280973221
• Charakteristika: A
• Vypínacia schopnosť pri poruche: 10 kA
• Menovitý rozdielový prúd: 30 mA
• Výška: 82 mm
• Menovité izolačné napätie: Ui: 500 V
• Dĺžka: 72 mm
• Menovité napätie: Un: 415 V~ 50/60 Hz
• Počet modulov: 4
• Balenie: 3
• Prevádzková teplota: -25 °C až +40 °C
• Menovitý prúd: In: 25 A
• Spôsob montáže: DIN/TH lišta 35 mm
• Stupeň krytia (IP): IP20
• Impulzné prepätie: Uimp: 4 kV
• Šírka: 75 mm
• Kartón: 30
