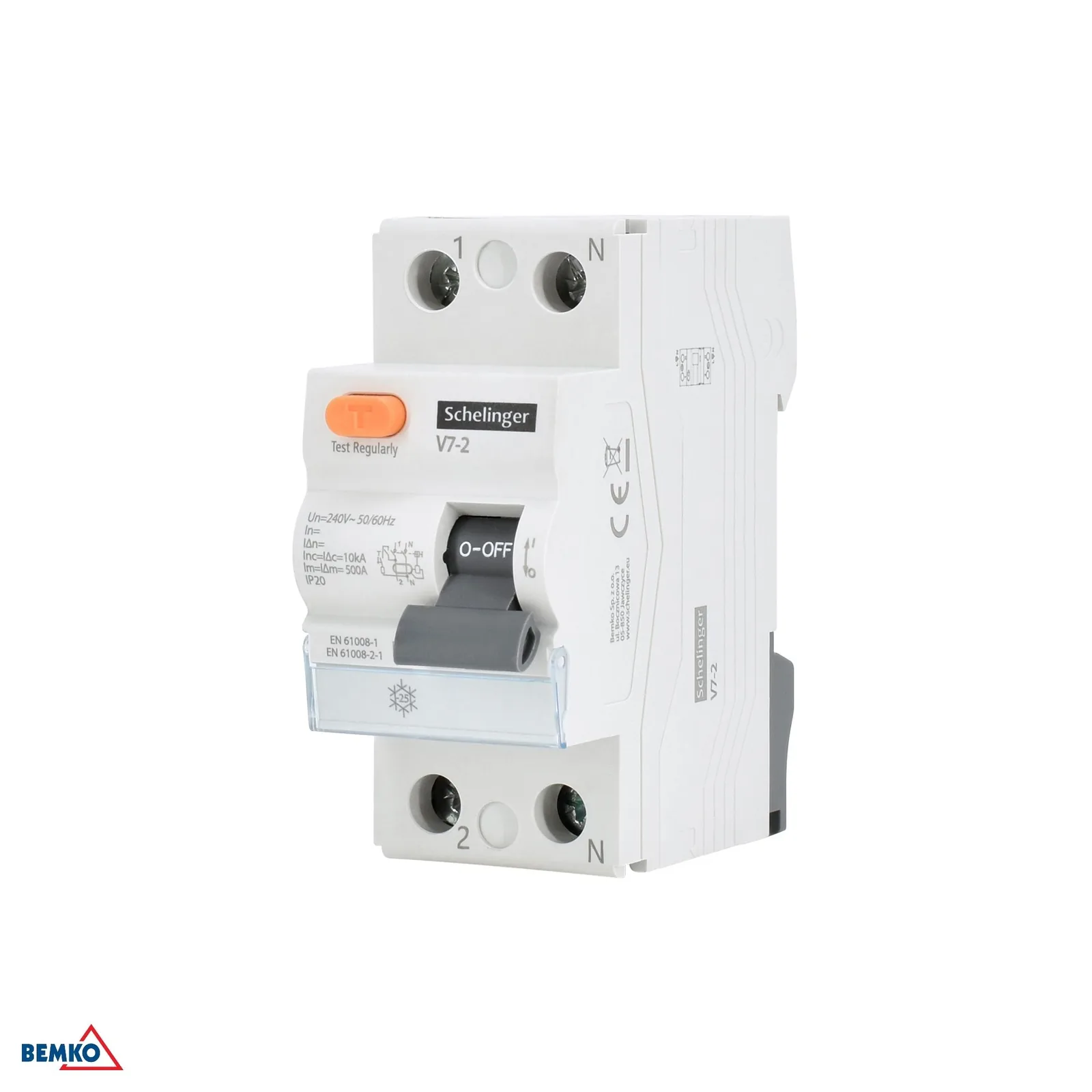

Prúdový chránič AC 2P 25A 300MA 10KA na DIN lištu Schelinger BM-A03-V7-2-25-300

Podrobný popis

Prúdový chránič AC 2P 25A 300 mA 10 kA na DIN lištu Schelinger

Prúdový chránič Schelinger BM-A03-V7-2-25-300 je modulový ochranný prístroj určený na montáž na 35 mm DIN lištu. Vhodne dopĺňa domové aj menšie priemyselné elektroinštalácie, kde pomáha zvýšiť bezpečnosť elektrického rozvodu pri poruche izolácie alebo pri unikajúcom prúde. Prehľadné 2-modulové vyhotovenie šetrí miesto v rozvádzači a menovitý prúd 25 A spolu s citlivosťou 300 mA je určený pre aplikácie, kde je dôležitá spoľahlivá ochrana obvodu. Typ AC znamená, že prístroj je určený pre striedavé reziduálne prúdy. K dispozícii je aj vysoká odolnosť voči skratovému prúdu Inc 10 kA a prepätiu Uimp 4 kV.

• Typ AC pre ochranu proti striedavým reziduálnym prúdom.
• Menovitý prúd 25 A pre bežné elektrické okruhy.
• Citlivosť 300 mA pre ochranu obvodu podľa technických požiadaviek.
• Odolnosť proti skratovému prúdu až 10 kA.
• Kompaktné 2-modulové vyhotovenie na úsporu miesta v rozvádzači.
• Montáž na štandardnú 35 mm DIN lištu.

Hlavné výhody

Tento prúdový chránič ponúka praktické riešenie pre rozvádzače, kde je potrebné spoľahlivé a priestorovo úsporné zabezpečenie obvodu. Menovité napätie 230/240 V~ 50/60 Hz umožňuje použitie v bežných elektroinštaláciách a krytie IP20 je určené pre montáž do rozvádzača alebo iného chráneného priestoru. Prístroj pracuje v rozsahu teplôt od -25 °C do +40 °C, takže je vhodný pre štandardné vnútorné inštalácie. Vďaka rozmerom 36 × 83 × 68 mm sa jednoducho umiestni aj tam, kde je v skrini obmedzený priestor.

• Kompaktné rozmery vhodné do rozvádzača.
• Prevádzka v štandardnom rozsahu teplôt od -25 °C do +40 °C.
• Krytie IP20 pre montáž do chráneného priestoru.
• Menovité napätie 230/240 V~ 50/60 Hz.
• Izolačné napätie Ui 415 V a prepäťová odolnosť Uimp 4 kV.

Použitie a kompatibilita

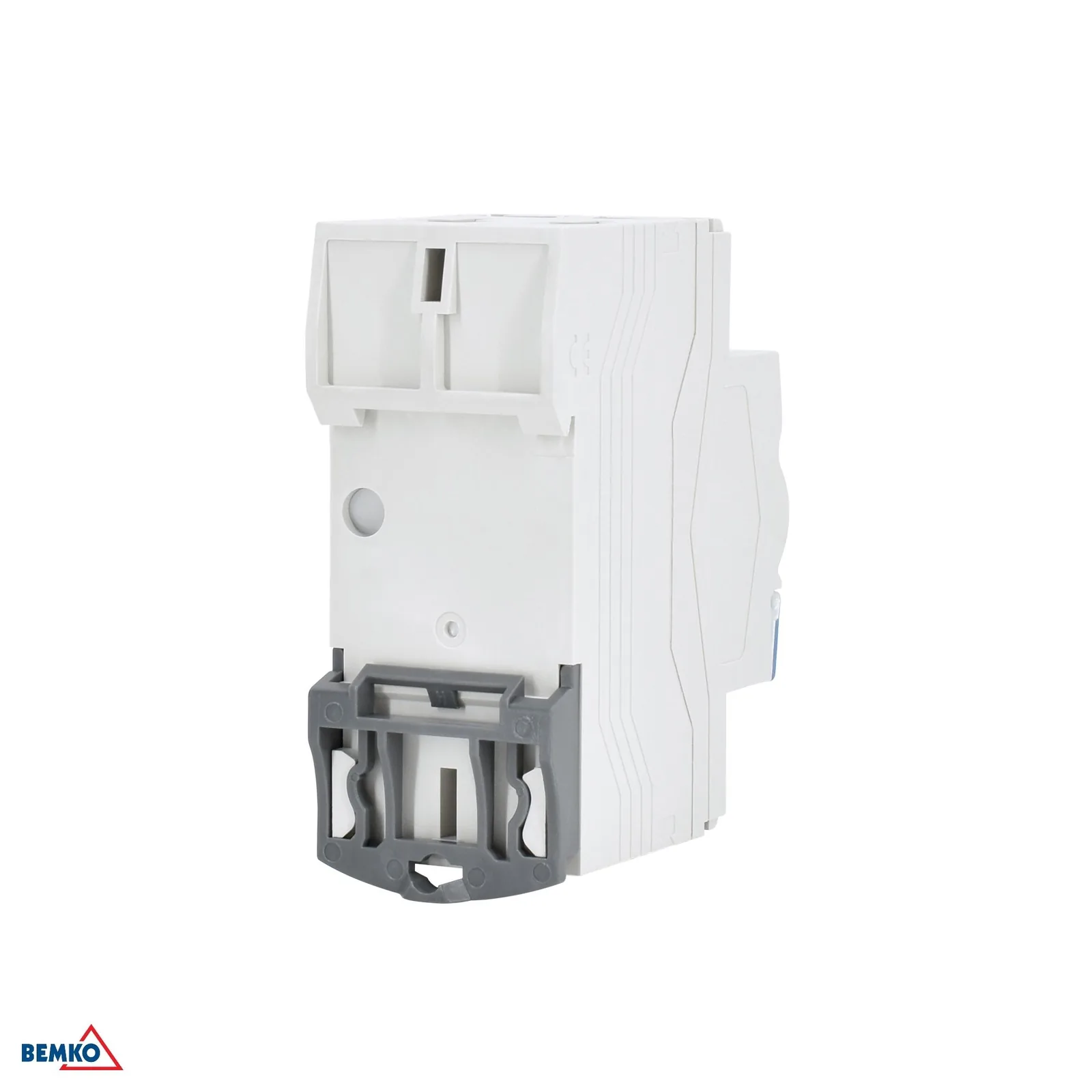

Prúdový chránič je určený na montáž na DIN/TH lištu so šírkou 35 mm a má 2 modulové miesta. Hodí sa do štandardných rozvádzačov a elektroinštalácií, kde je potrebná ochrana jednofázového obvodu s menovitým prúdom 25 A. Kompatibilný je s bežnými rozvádzačovými zostavami určenými pre modulové prístroje. Pred montážou je vždy potrebné overiť zhodu s projektom a požiadavkami konkrétnej elektroinštalácie.

• Montáž na 35 mm DIN/TH lištu.
• 2-modulové vyhotovenie.
• Určený pre jednofázové obvody s menovitým prúdom 25 A.
• Vhodný do rozvádzačov s priestorom pre modulové prístroje.

Technické parametre

• Značka: Schelinger
• Typ charakteristiky: AC
• Skúšobný skratový prúd: Inc 10 kA
• Menovitý rozdielový prúd: 300 mA
• Výška: 68 mm
• Izolačné napätie: Ui 415 V
• Dĺžka: 83 mm
• Menovité napätie: 230/240 V~ 50/60 Hz
• Počet modulov: 2
• Balenie: 6 ks
• Prevádzková teplota: -25 °C až +40 °C
• Menovitý prúd: 25 A
• Spôsob montáže: na DIN/TH lištu 35 mm
• Krytie: IP20
• Prepätie: Uimp 4 kV
• Šírka: 36 mm
• Kartón: 60 ks
