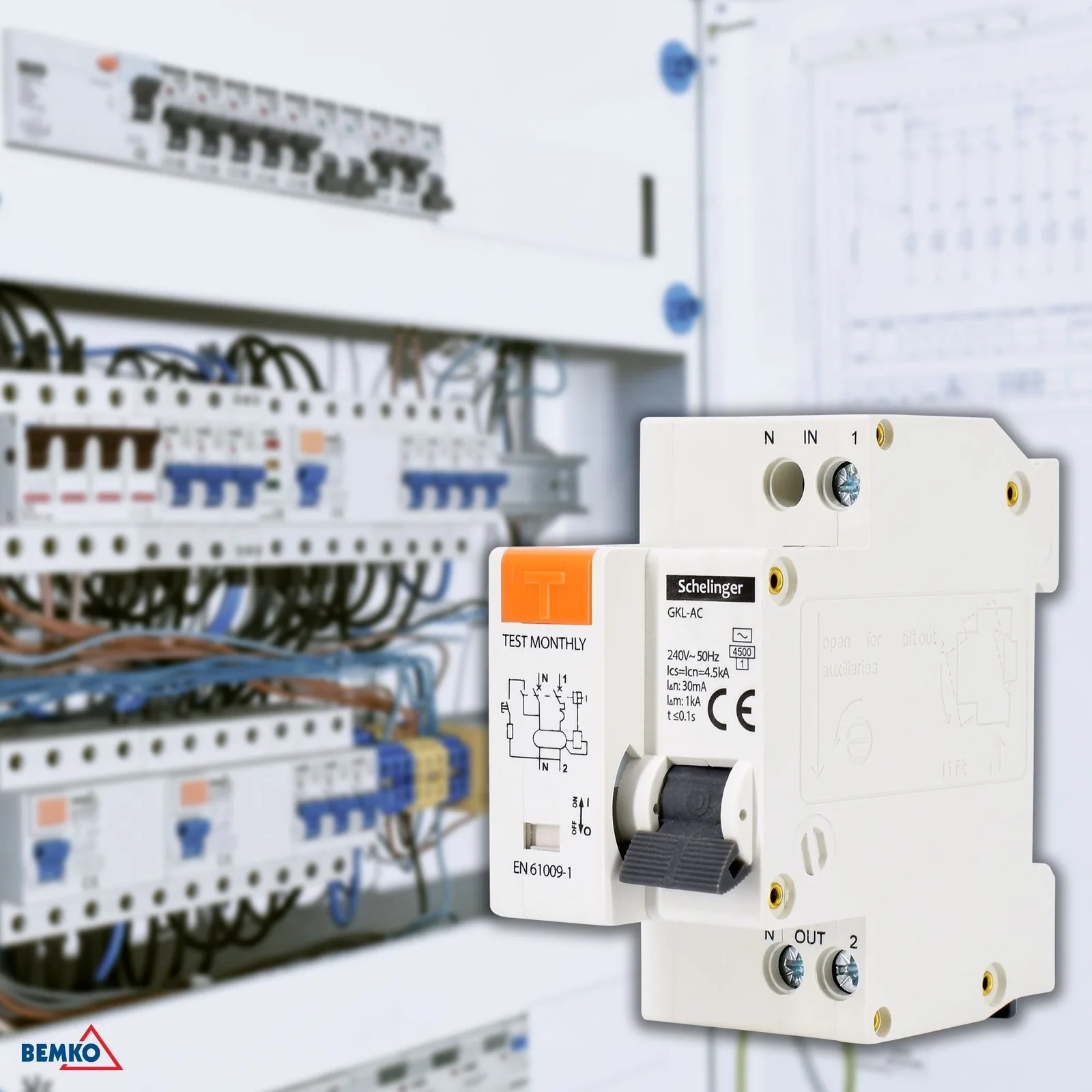

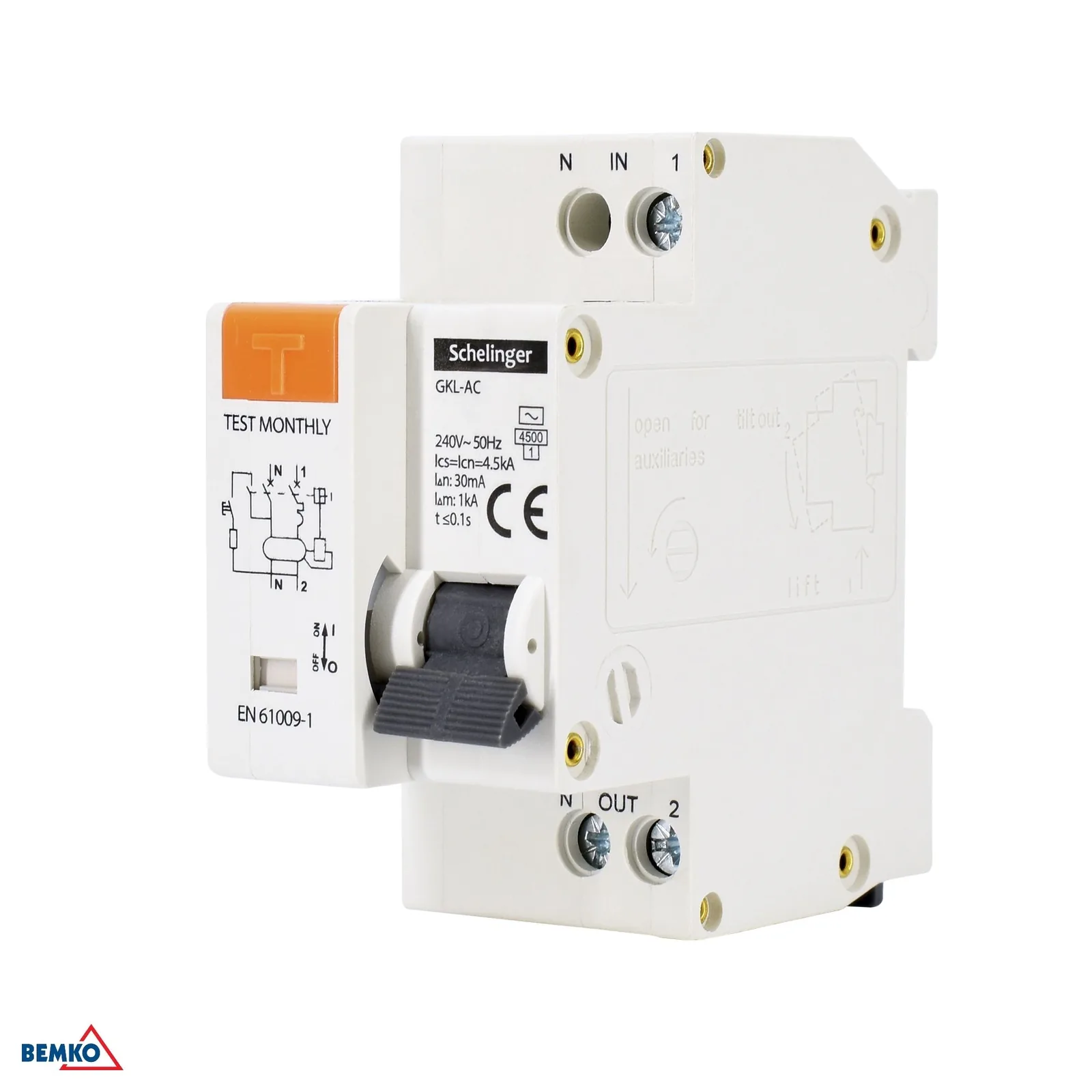

Prúdový chránič s nadprúdovou ochranou 2P C 6A 30 mA typ AC Schelinger BM-A08-GKL-AC-C06

Podrobný popis

Prúdový chránič s nadprúdovou ochranou Schelinger 2P C 6A 30 mA typ AC

Prúdový chránič s nadprúdovou ochranou Schelinger je kompaktné riešenie na ochranu elektrických obvodov pred poruchovým prúdom aj preťažením. Vďaka menovitému prúdu 6 A, citlivosti 30 mA a charakteristike C je vhodný tam, kde je dôležitá spoľahlivá ochrana a stabilná prevádzka obvodu. Montuje sa na DIN lištu 35 mm, zaberá 2 moduly a vďaka rozmerom 36 × 77 × 74 mm sa dobre uplatní v rozvádzačoch s obmedzeným priestorom. Prehľadné technické parametre uľahčujú výber aj zabudovanie do existujúcej elektroinštalácie.

• Kombinuje prúdový chránič a nadprúdovú ochranu v jednom prístroji.
• Menovitý prúd 6 A a vypínacia charakteristika C.
• Citlivosť 30 mA pre ochranu pri poruchových prúdoch.
• Určený na montáž na DIN/TH lištu 35 mm.
• Kompaktné 2-modulové vyhotovenie.

Spoľahlivá ochrana pre rozvádzače a elektrické obvody

Tento ističochránič je určený pre bežné jednofázové inštalácie s menovitým napätím 240 V~ 50 Hz. Typ AC je vhodný pre obvody, kde sa očakáva striedavý poruchový prúd. Spínacia schopnosť Ics 4,5 kA, skratuvzdorná spínacia schopnosť 1 kA a impulzné napätie 4 kV potvrdzujú jeho použitie v štandardných rozvádzačoch a inštalačných riešeniach. Prístroj je navrhnutý pre prevádzku v teplotnom rozsahu od -5 °C do +40 °C a má stupeň krytia IP20. Ide teda o spoľahlivý prvok pre vnútorné elektroinštalácie, kde sa kladie dôraz na bezpečnosť a prehľadnú montáž.

• Menovité napätie 240 V~ 50 Hz.
• Typ AC pre striedavé poruchové prúdy.
• Ics 4,5 kA a skratová spínacia schopnosť 1 kA.
• Impulzné napätie 4 kV.
• Stupeň krytia IP20 pre vnútorné použitie.

Kompatibilita

Prístroj je určený na montáž do rozvádzačov s DIN/TH lištou 35 mm. Využije sa v elektrických inštaláciách, kde je potrebná kombinácia prúdovej a nadprúdovej ochrany v jednom module. Vhodnosť konkrétneho zapojenia vždy závisí od projektu elektroinštalácie a požiadaviek danej vetvy.

• Montáž na DIN/TH lištu 35 mm.
• Určený pre elektrické rozvádzače s priestorom na 2 moduly.
• Vhodný pre jednofázové obvody s menovitým napätím 240 V~ 50 Hz.

Technické parametre

• Značka: Schelinger
• Typ: AC
• Menovitý prúd: 6 A
• Citlivosť diferenciálneho prúdu: 30 mA
• Charakteristika: C
• Menovité napätie: 240 V~ 50 Hz
• Menovité izolačné napätie: 500 V
• Impulzné napätie: 4 kV
• Kontraktný skratový prúd: 4,5 kA
• Prevádzková vypínacia schopnosť: 4,5 kA
• Skratová vypínacia schopnosť: 1 kA
• Počet modulov: 2
• Montáž: na DIN/TH lištu 35 mm
• Stupeň krytia: IP20
• Prevádzková teplota: -5 °C až +40 °C
• Šírka: 36 mm
• Výška: 74 mm
• Dĺžka: 77 mm
• Počet v kartóne: 60 ks
• EAN: 5900280962102
