Prepätová ochrana typu 2 4-pólová na DIN lištu Schelinger BM-A51-SPD01-4P-C

Podrobný popis

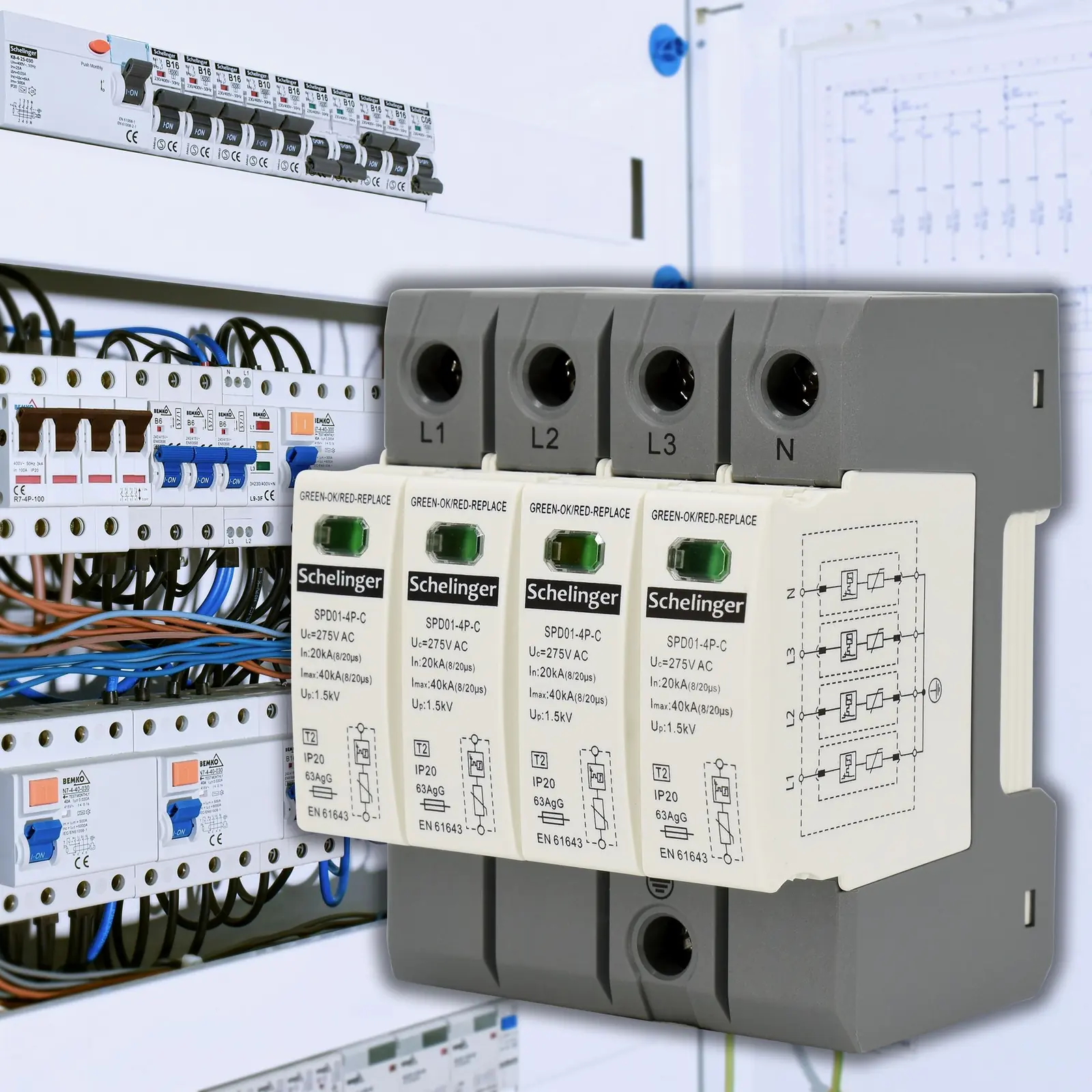

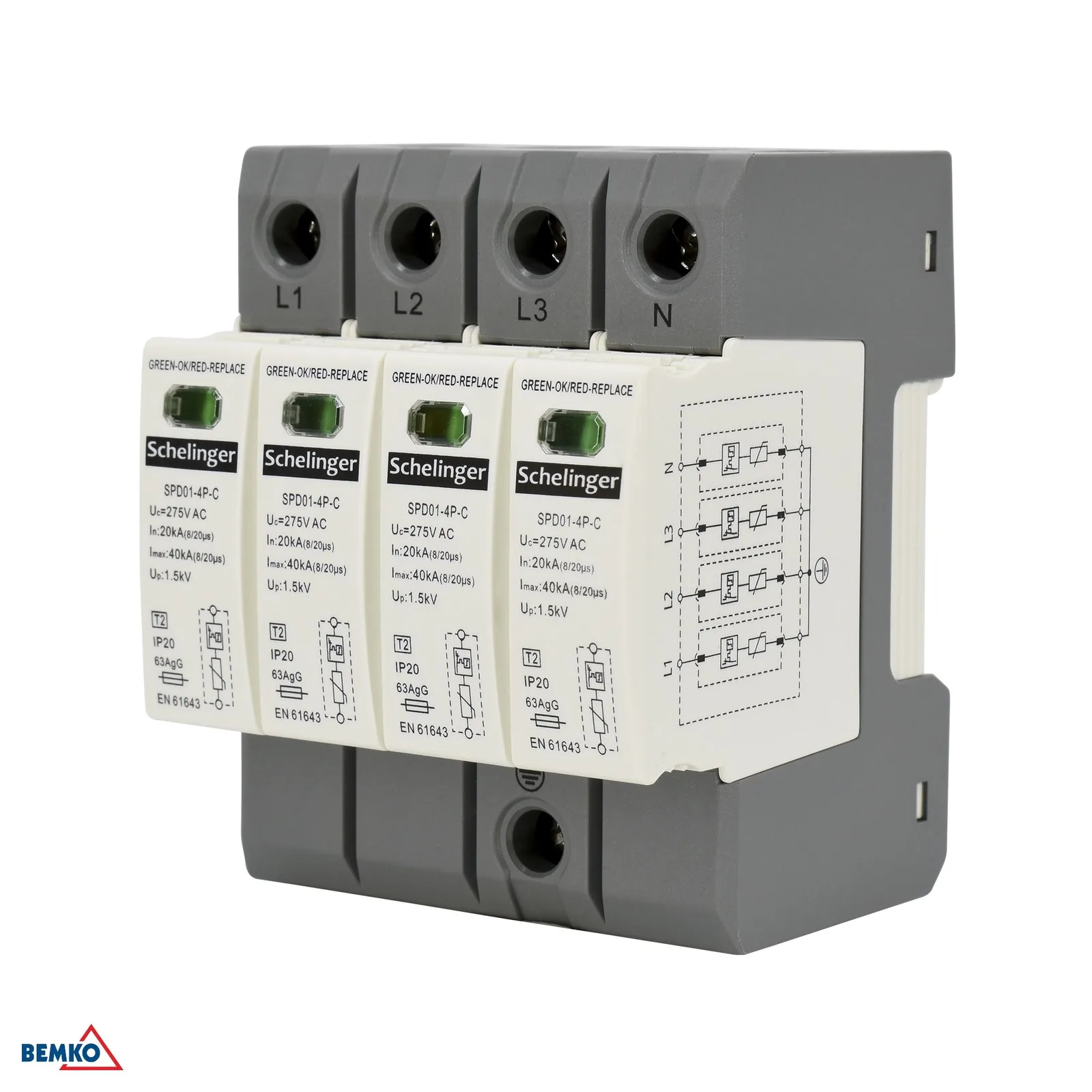

Prepätová ochrana typu 2 4-pólová na DIN lištu Schelinger BM-A51-SPD01-4P-C

Kompletné riešenie pre ochranu elektroinštalácie pred účinkami prepätia. Táto 4-pólová prepätová ochrana typu 2 je určená na montáž na DIN lištu TH 35 a hodí sa do rozvádzačov, kde je potrebná spoľahlivá ochrana zariadení pri impulzných preťaženiach v sieti. Vďaka menovitému trvalému napätiu 275 V AC a zvodovému prúdu až 40 kA poskytuje účinnú ochranu v bežných inštaláciách s požiadavkou na vyššiu odolnosť voči prepätiu.

• 4-pólové vyhotovenie pre viacpólovú ochranu v elektroinštalácii
• Typ 2 (C) pre ochranu pred prepätiami v rozvádzači
• Montáž na DIN lištu TH 35 pre jednoduché osadenie
• Zvodový prúd až 40 kA (8/20 μs)
• Menovité trvalé napätie 275 V AC
• Kompaktné rozmery vhodné do rozvádzačov
• Stupeň krytia IP20 pre použitie v uzavretých elektroinštaláciách

Hlavné výhody

Prepätová ochrana Schelinger pomáha chrániť citlivé elektrické zariadenia pred škodami spôsobenými prepäťovými špičkami. Štvormodulové vyhotovenie uľahčuje plánovanie osadenia v rozvádzači a kompaktná šírka 72 mm šetrí miesto. Prevádzkový rozsah od -40 °C do +70 °C z nej robí vhodnú voľbu pre široké spektrum inštalačných podmienok.

• Účinná ochrana pred prepäťovými impulzmi
• Vhodná do rozvádzačov s montážou na DIN lištu
• Šetrí miesto vďaka šírke 72 mm
• Stabilná prevádzka v rozsahu od -40 °C do +70 °C
• Prehľadné 4-modulové osadenie

Použitie a kompatibilita

Tento modul je určený na použitie v elektrických rozvádzačoch s montážou na štandardnú DIN lištu TH 35. Vhodný je pre inštalácie, kde sa vyžaduje prepätová ochrana typu 2 a ochrana zariadení pripojených na sieť 275 V AC. Nie je určený na montáž do otvoreného prostredia; vzhľadom na krytie IP20 je určený do uzavretých rozvádzačov.

• Kompatibilita s DIN lištou TH 35
• Určené pre rozvádzače s požiadavkou na ochranu typu 2
• Vhodné pre elektrické siete s Uc 275 V AC
• Použitie v uzavretých rozvádzačoch vďaka IP20

Technické parametre

• Balenie v kartóne: 36
• Výška: 68 mm
• Montáž: na DIN lištu 35 mm (DIN 35)
• Dĺžka: 90 mm
• Obmedzený vybíjací prúd (8/20 μs): Imax: 40 kA
• Počet modulov: 4
• Trvalé prevádzkové napätie: Uc: 275 V AC
• Prevádzková teplota: -40 °C / +70 °C
• Napäťová ochranná úroveň: Up: <1,5 kV
• Šírka: 72 mm
• Stupeň krytia: IP20
• Typ: T2 (C)
• Značka: Schelinger
