Prepätová ochrana do rozvádzača 4P T1+T2 (B+C) na DIN lištu Schelinger BM-A51-SPD02-4P-B+C

Podrobný popis

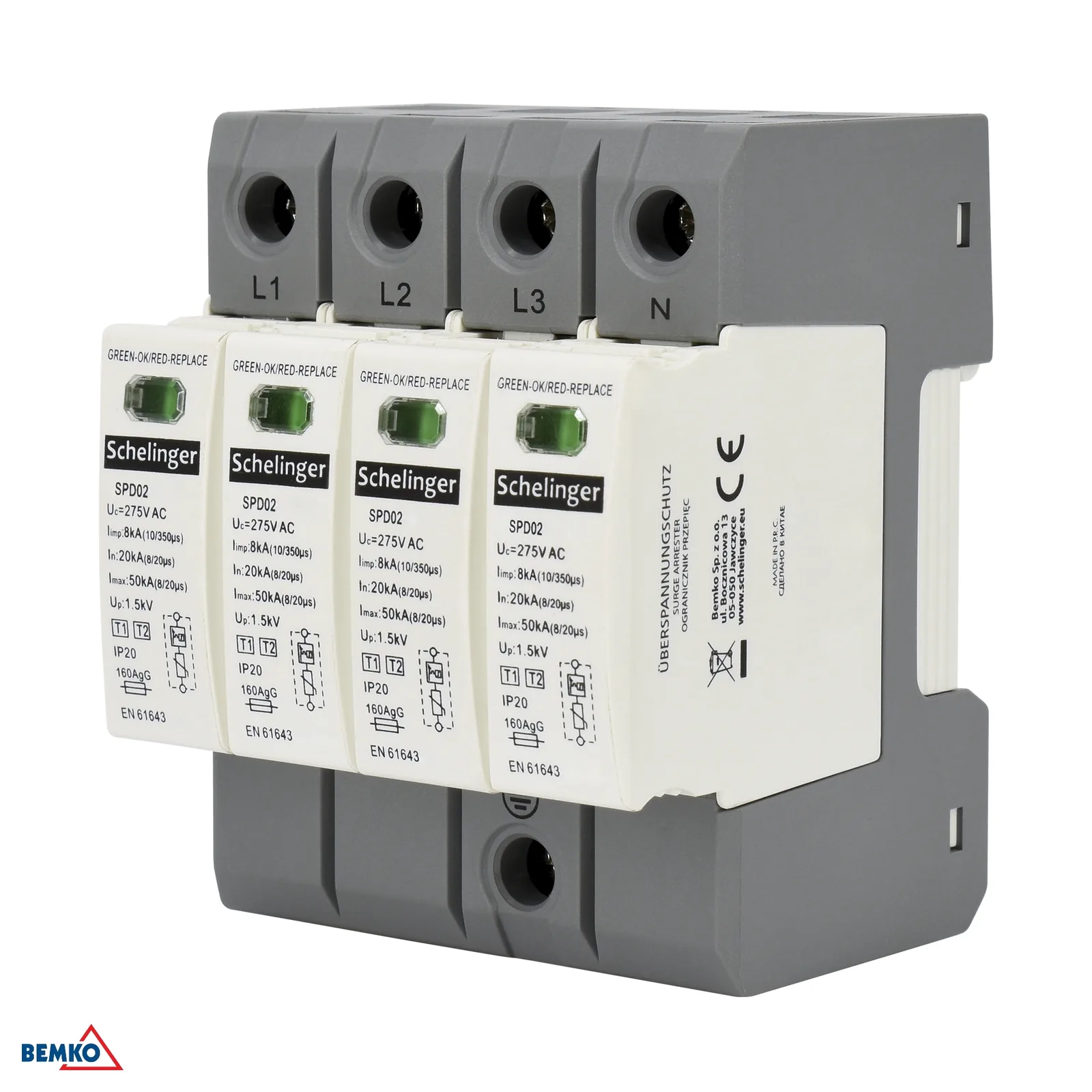

Prepätová ochrana do rozvádzača Schelinger BM-A51-SPD02-4P-B+C

Prepätová ochrana Schelinger BM-A51-SPD02-4P-B+C je určená do rozvádzača na ochranu elektroinštalácie pred účinkami prepätia a atmosférických aj spínacích impulzov. Ide o 4-pólové riešenie typu T1+T2 (B+C), ktoré sa montuje na štandardnú DIN lištu TH 35. Vďaka tomu je vhodné pre prehľadnú a bezpečnú inštaláciu v rozvádzači. Zariadenie pracuje s trvalým prevádzkovým napätím 275 V AC a ponúka vysokú úroveň ochrany pri impulznom zaťažení. Kompaktné rozmery a prevedenie so 4 modulmi uľahčujú osadenie aj do bežných rozvádzačov.

• 4-pólové vyhotovenie pre ochranu viacerých vodičov v jednom module.
• Kombinovaný typ T1+T2 (B+C) pre širšiu ochranu elektroinštalácie.
• Montáž na DIN lištu TH 35 pre rýchlu a štandardizovanú inštaláciu.
• Trvalé prevádzkové napätie 275 V AC.
• Kompaktné rozmery vhodné do rozvádzača.
• Stupeň krytia IP20 pre použitie vnútri rozvádzača.

Hlavné výhody

• Pomáha chrániť inštaláciu pred prepäťovými špičkami.
• Menovitý impulzný prúd 8 kA a maximálny výbojový prúd 50 kA podporujú spoľahlivú ochranu pri nárazových javoch.
• Úroveň ochrany napätia pod 1,5 kV znižuje riziko poškodenia pripojených zariadení.
• Prevádzkový rozsah od -40 °C do +70 °C umožňuje nasadenie v širokom spektru podmienok.
• Šírka 72 mm, výška 68 mm a dĺžka 90 mm pomáhajú pri plánovaní miesta v rozvádzači.

Použitie a kompatibilita

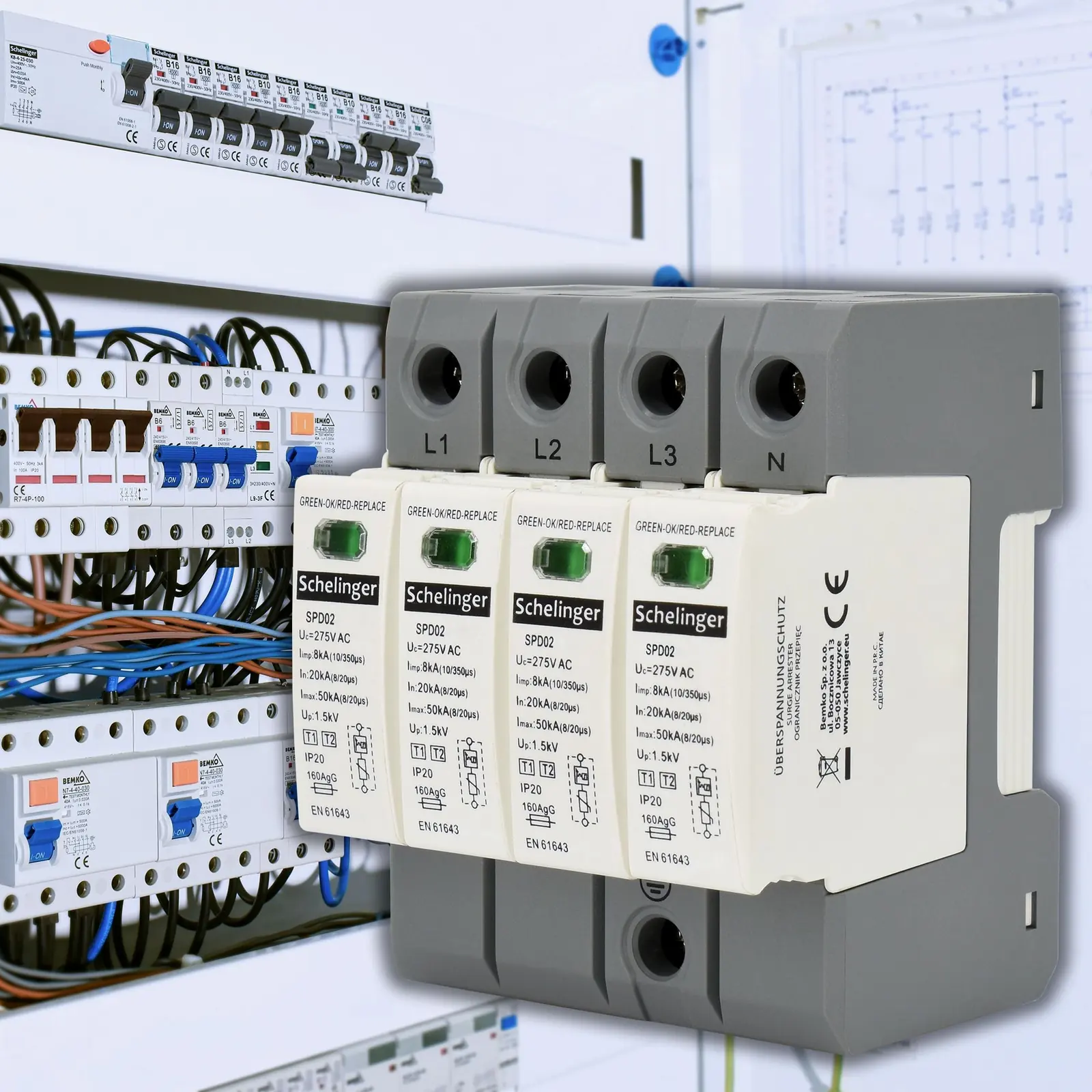

Tento prepäťový zvodič je vhodný pre rozvádzače, kde je potrebná ochrana pred prepätím na úrovni T1+T2. Montuje sa na DIN lištu TH 35 (35 mm), takže je kompatibilný so štandardnými rozvádzačovými systémami používanými v elektroinštaláciách. Využitie nájde najmä tam, kde sa vyžaduje doplnková ochrana napájacích obvodov pred nárazovým prepätím.

• Kompatibilita s DIN lištou TH 35 (35 mm).
• Určené pre 4-modulové osadenie v rozvádzači.
• Vhodné pre inštalácie s trvalým napätím 275 V AC.
• Použitie ako prvok prepäťovej ochrany typu T1+T2 (B+C).

Technické parametre

• Balenie: 36 ks
• Výška: 68 mm
• Dĺžka: 90 mm
• Maximálny výbojový prúd (8/20 µs): Imax: 50 kA
• Počet modulov: 4
• Trvalé prevádzkové napätie: Uc: 275 V AC
• Pracovná teplota: -40 °C až +70 °C
• Spôsob montáže: na DIN lištu TH 35 (DIN 35)
• Stupeň krytia: IP20
• Impulzný prúd (10/350 µs): Iimp: 8 kA
• Typ: T1+T2 (B+C)
• Úroveň ochrany napätia: Up: < 1,5 kV
• Šírka: 72 mm
• Značka: Schelinger
