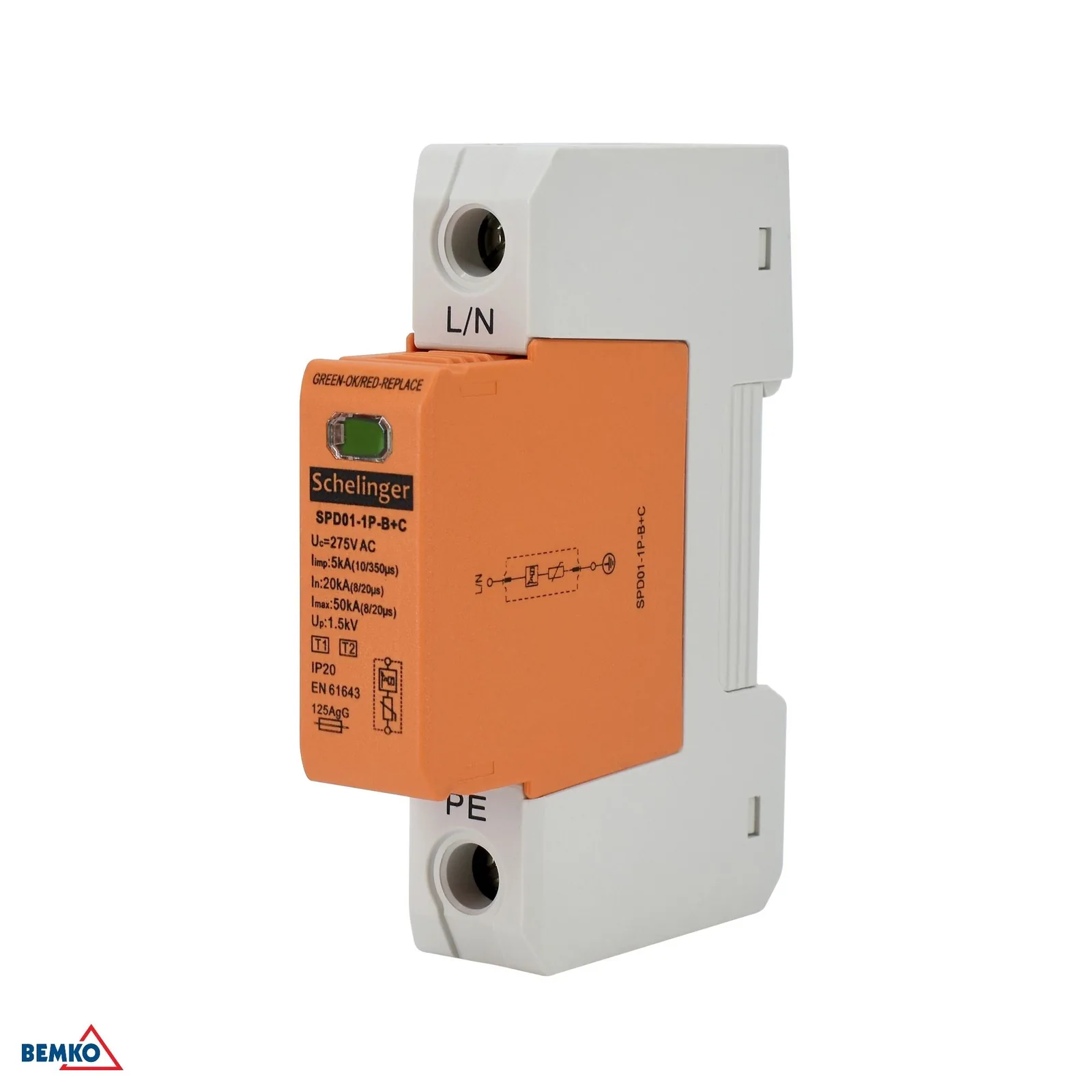

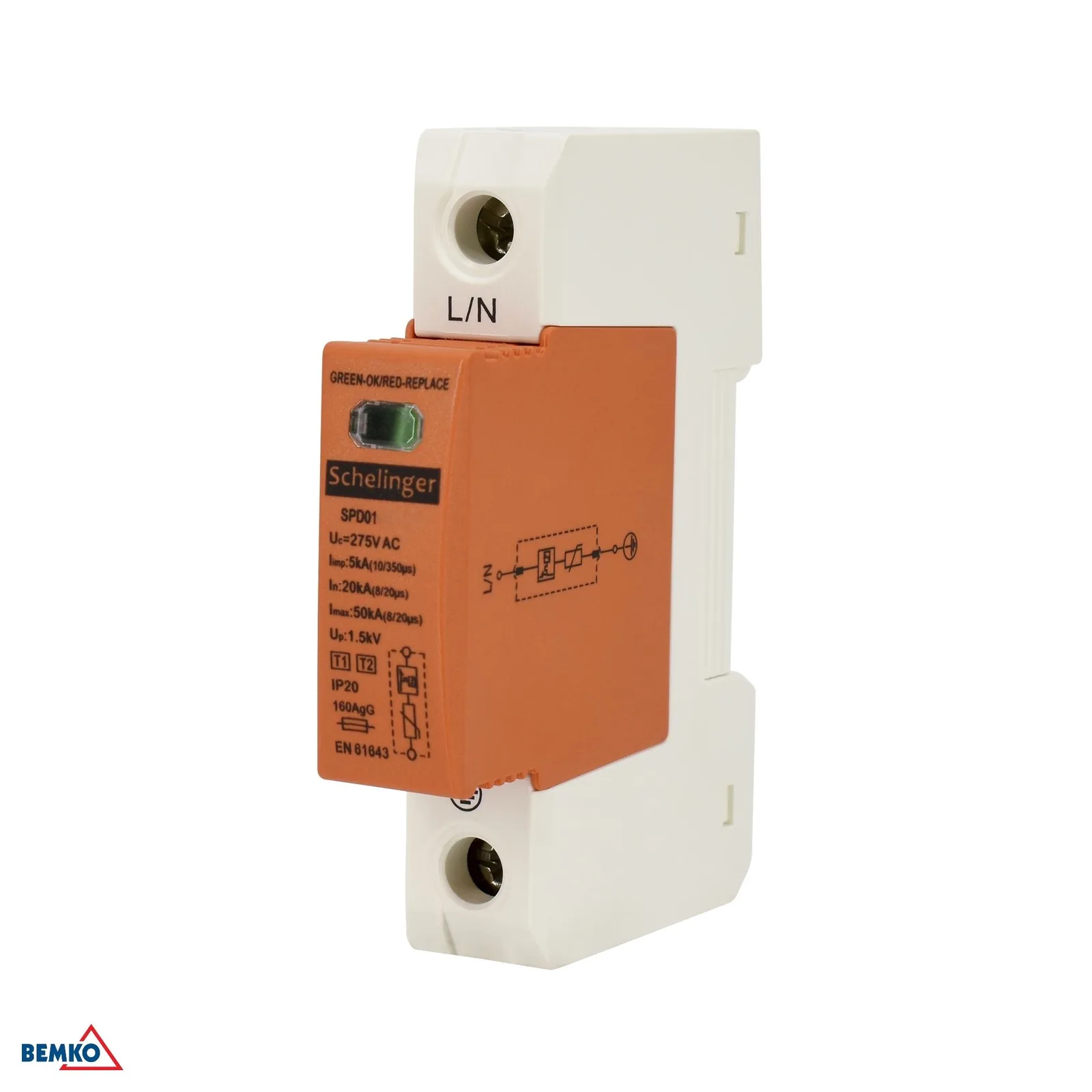

Prepätová ochrana do rozvádzača 1P T1+T2 (B+C) na DIN lištu Schelinger BM-A51-SPD01-1P-B+C

Podrobný popis

Prepätová ochrana Schelinger BM-A51-SPD01-1P-B+C do rozvádzača

Prepätová ochrana Schelinger BM-A51-SPD01-1P-B+C je jednopólový ochranný modul určený do rozvádzača na montáž na DIN lištu. Slúži na ochranu elektroinštalácie pred účinkami prepätia a je vhodná tam, kde je potrebné spoľahlivé obmedzenie napäťových špičiek v sieti.

• Kombinácia typu T1+T2 (B+C) pre širšiu úroveň ochrany.
• Menovité trvalé napätie 275 V AC.
• Prepúšťací prúd Imax až 50 kA (8/20 µs).
• Impulzný prúd Iimp 5 kA (10/350 µs).
• Napäťová ochranná úroveň Up < 1,5 kV.

Hlavné výhody a použitie

Vďaka kompaktnému vyhotoveniu s šírkou iba 18 mm zaberie v rozvádzači minimum miesta. Modul je určený na 1 modul a montuje sa na DIN lištu TH 35, takže sa jednoducho integruje do bežných elektroinštalácií. Krytie IP20 zodpovedá použitiu vnútri rozvádzača a prevádzkový rozsah od -40 °C do +70 °C umožňuje nasadenie v širokom spektre podmienok.

• Úsporné vyhotovenie s jedným modulom.
• Jednoduchá montáž na DIN lištu TH 35.
• Vhodné pre vnútorné rozvádzače s krytím IP20.
• Široký prevádzkový rozsah od -40 °C do +70 °C.
• Kompaktné rozmery pre prehľadné usporiadanie v rozvádzači.

Kompatibilita

Produkt je určený pre elektroinštalácie v rozvádzačoch s montážou na DIN lištu TH 35. Vhodnosť použitia závisí od konkrétnej siete, zapojenia a požadovanej úrovne ochrany, preto sa odporúča overiť zhodu s projektom alebo montážnym riešením.

• Montážna lišta: TH 35 (DIN 35).
• Určené pre jednopólové zapojenie.
• Vhodné do rozvádzačov s priestorom pre 1 modul.

Technické parametre

• Typ: T1+T2 (B+C)
• Počet modulov: 1
• Menovité trvalé napätie: 275 V AC
• Impulzný prúd (10/350 µs): Iimp: 5 kA
• Prepúšťací prúd (8/20 µs): Imax: 50 kA
• Napäťová ochranná úroveň: Up: < 1,5 kV
• Spôsob montáže: na DIN lištu TH 35 (DIN 35)
• Šírka: 18 mm
• Výška: 68 mm
• Dĺžka: 90 mm
• Stupeň krytia: IP20
• Prevádzková teplota: -40 °C až +70 °C
• Balenie: 1 ks
• Balenie v kartóne: 144 ks
• Značka: Schelinger
• EAN: 5900280916631
