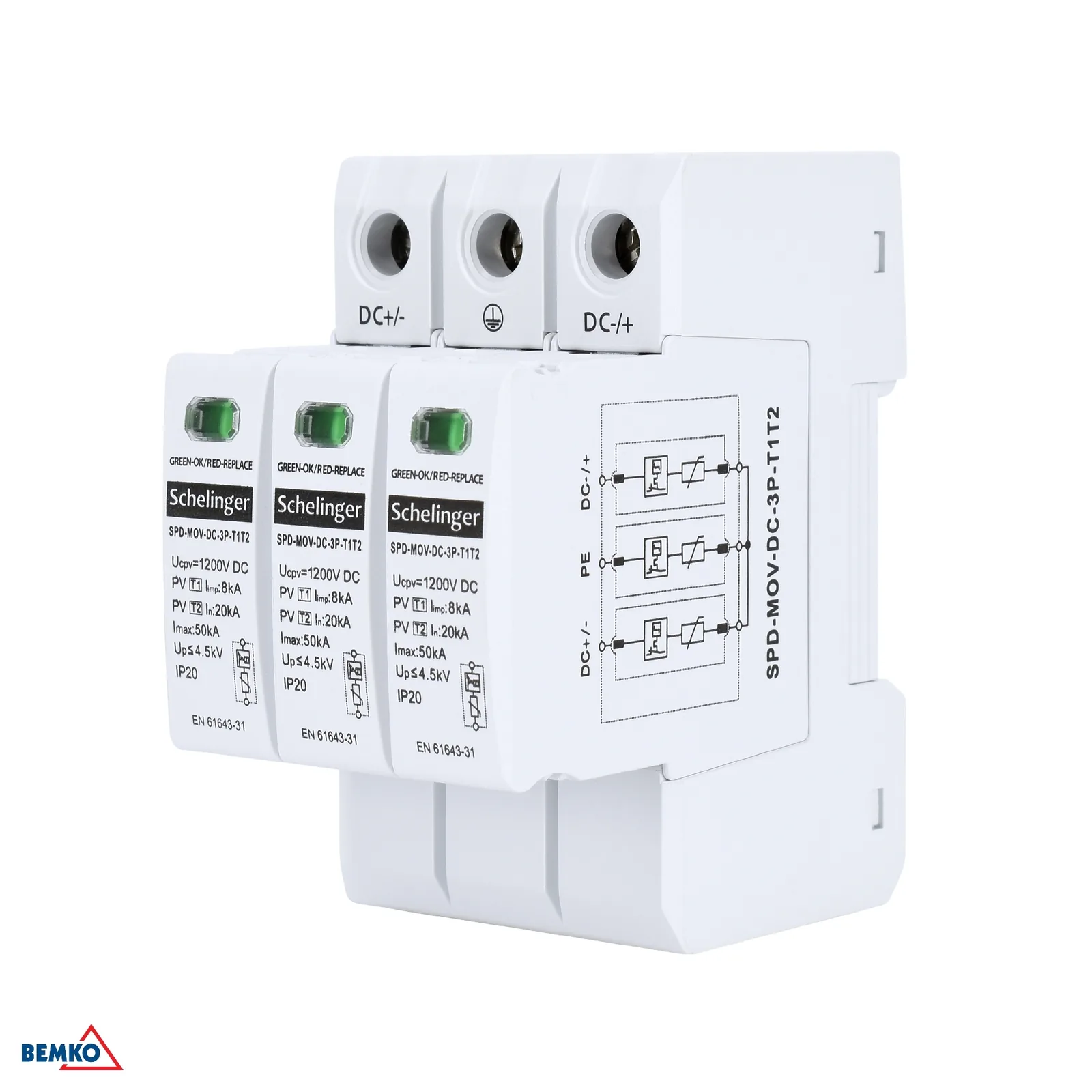

Prepätová ochrana pre fotovoltiku 3P DC 1200 V T1+T2 na DIN lištu Schelinger BM-A53-SPD-MOV-DC-3P-T1T2

Podrobný popis

Prepätová ochrana pre fotovoltiku Schelinger 3P DC 1200 V T1+T2

Prepätová ochrana Schelinger je určená pre fotovoltické DC inštalácie, kde pomáha chrániť zariadenia pred účinkami prepätia spôsobeného napríklad bleskom alebo spínacími javmi v sieti. Ide o kompaktné riešenie na montáž na DIN lištu, vhodné do rozvádzačov solárnych systémov. Vďaka prevedeniu typu T1+T2 je určená na kombinovanú ochranu proti vysokým impulzným aj prepäťovým špičkám.

• Určená pre fotovoltické systémy s DC napätím až do 1200 V.
• Kombinovaný typ T1+T2 (B+C) pre účinnú ochranu v náročnejších podmienkach.
• Montáž na DIN lištu 35 (TH 35) pre jednoduchú integráciu do rozvádzača.
• Kompaktné 3-modulové vyhotovenie šetrí miesto v rozvádzači.
• Vysoká zvodová schopnosť až 50 kA a impulzný prúd 8 kA.
• Vhodná pre pracovný rozsah teplôt od -40 °C do +70 °C.

Výhody a použitie

Tento prepäťový ochranný prvok sa používa v DC vetvách fotovoltických zostáv, kde pomáha znižovať riziko poškodenia meniča, panelov a ďalších komponentov. Oceníte ho najmä tam, kde je potrebná kombinácia ochrany typu T1 a T2 a kde je dôležitá aj úspora miesta v rozvádzači. Stupeň krytia IP20 zodpovedá bežnej montáži do uzavretých elektroinštalačných rozvádzačov.

• Chráni citlivé časti fotovoltickej inštalácie pred prepäťovými špičkami.
• Vhodná do solárnych rozvádzačov a DC rozvodov.
• Jednoduché začlenenie do systému vďaka montáži na DIN lištu.
• Kompaktné rozmery uľahčujú osadenie aj v priestorovo obmedzených rozvádzačoch.

Kompatibilita

Produkt je určený pre fotovoltické DC systémy s menovitým pracovným napätím do 1200 V DC. Vďaka montáži na DIN lištu 35 (TH 35) je kompatibilný s bežnými rozvádzačmi a inštalačnými skriňami určenými pre modulové prístroje.

• Fotovoltické DC inštalácie do 1200 V DC.
• Rozvádzače a skrine s montážou na DIN lištu 35 (TH 35).
• Modulové elektroinštalácie s priestorom pre 3 moduly.

Technické parametre

• Balenie: 36 ks
• Výška: 81 mm
• Dĺžka: 90 mm
• Menovitý vybíjací prúd (8/20 µs): Imax: 50 kA
• Počet modulov: 3
• Menovité pracovné napätie: Ucpv: 1200 V DC
• Prevádzková teplota: -40 °C až +70 °C
• Spôsob montáže: na DIN lištu 35 (TH 35)
• Stupeň krytia: IP20
• Impulzný prúd (10/350 µs): Iimp: 8 kA
• Typ: T1+T2 (B+C)
• Úroveň ochrany napätia: Up: < 4,5 kV
• Šírka: 54 mm
• Značka: Schelinger
