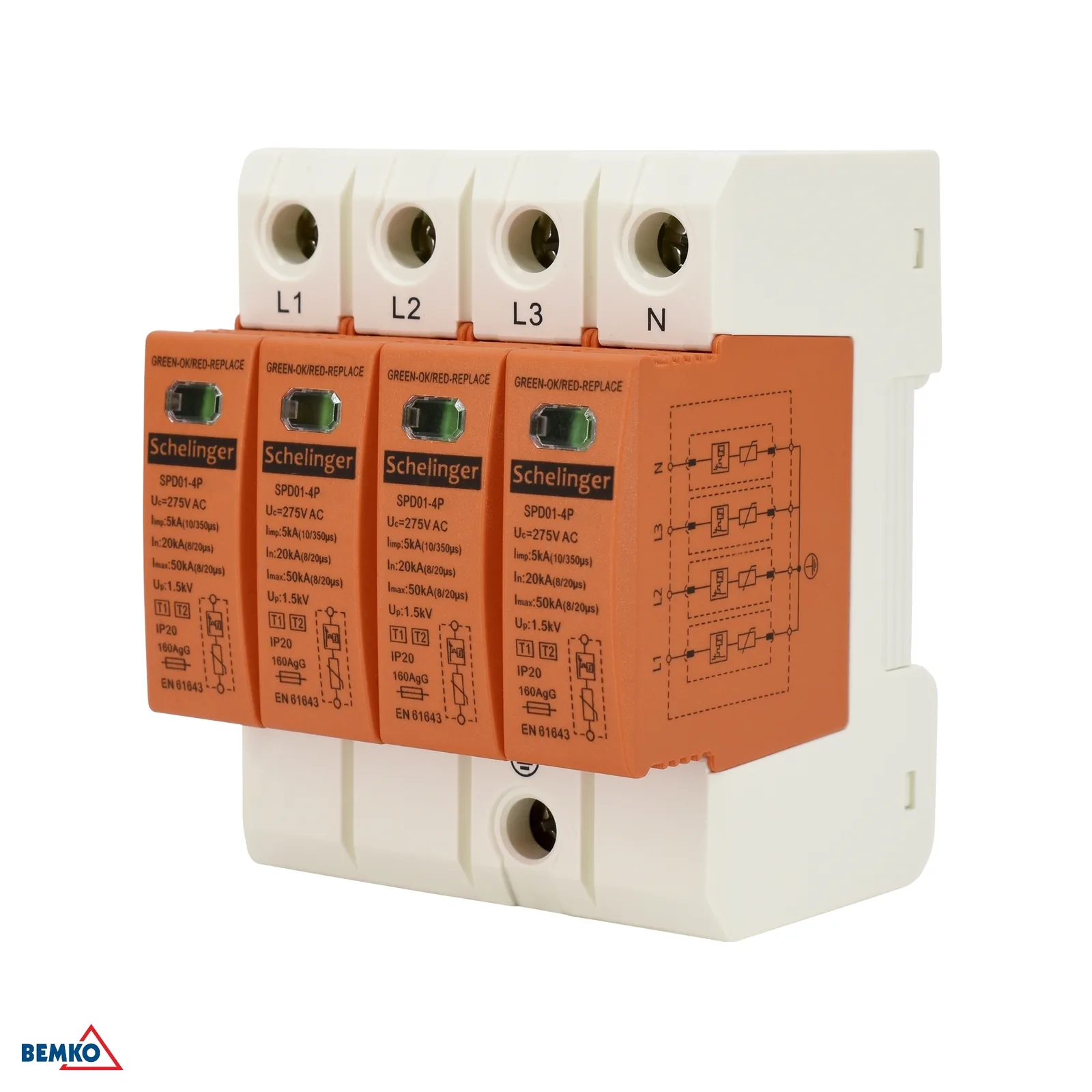

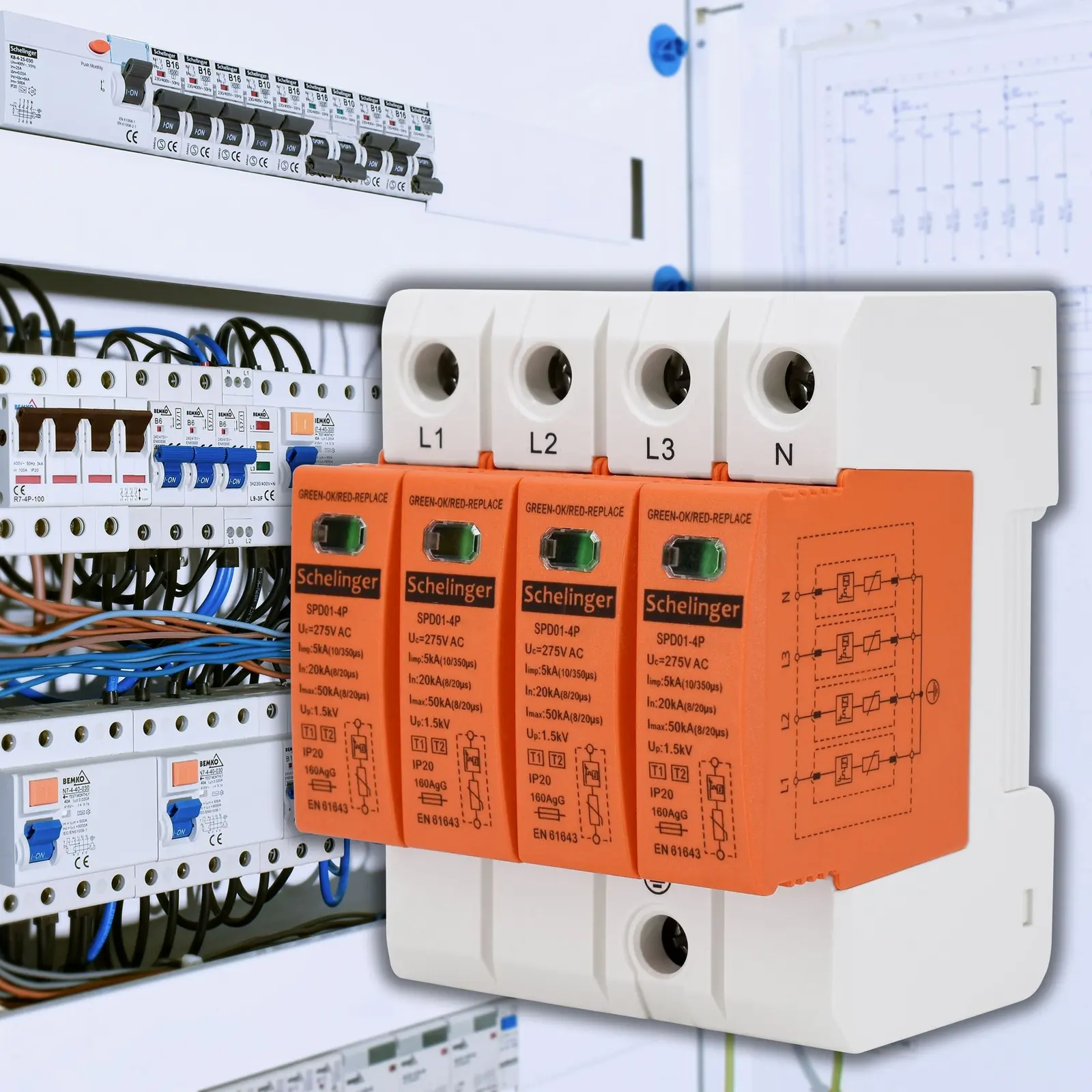

Prepäťová ochrana 4P T1+T2 (B+C) Schelinger BM-A51-SPD01-4P-B+C

Podrobný popis

Prepäťová ochrana 4P T1+T2 (B+C) Schelinger

Prepäťová ochrana Schelinger BM-A51-SPD01-4P-B+C je modulové riešenie určené na ochranu elektrickej inštalácie pred účinkami prepätia. Vďaka prevedeniu T1+T2 (B+C) je vhodná ako ochranný prvok do rozvádzača, kde pomáha obmedziť škody spôsobené atmosférickými aj spínacími prepätiami. Kompaktné vyhotovenie pre 4 moduly, montáž na DIN lištu a menovitá prevádzková napäťová úroveň 275 V AC umožňujú praktické nasadenie v bežných rozvádzačoch. Ochrana má udávaný impulzný vybíjací prúd 5 kA (10/350 µs), maximálny vybíjací prúd 50 kA (8/20 µs) a úroveň ochrany menšiu ako 1,5 kV, čo podporuje účinnú ochranu pripojených zariadení.

• Určená ako prepäťová ochrana typu T1+T2 (B+C)
• 4-modulové vyhotovenie na montáž do rozvádzača
• Montáž na 35 mm DIN lištu
• Menovité trvalé napätie 275 V AC
• Impulzný vybíjací prúd 5 kA a maximálny vybíjací prúd 50 kA
• Úroveň napäťovej ochrany < 1,5 kV

Kľúčové vlastnosti

• Kompaktné rozmery uľahčujú osadenie do rozvádzača
• Prevedenie T1+T2 je vhodné na ochranu pred prepätím rôzneho pôvodu
• Krytie IP20 je určené na inštaláciu do vnútorného prostredia
• Prevádzkový rozsah teplôt od -40 °C do +70 °C
• Značka Schelinger

Kompatibilita

Produkt je určený na montáž do elektrických rozvádzačov na 35 mm DIN lištu (TH 35). Vďaka 4-modulovému vyhotoveniu je vhodný tam, kde je potrebné zachovať prehľadné a priestorovo úsporné osadenie ochranných prvkov.

• Montáž na TH 35 / DIN 35 lištu
• Použitie v rozvádzačoch s priestorom pre 4 moduly

Technické parametre

• Balenie: 36 ks
• Výška: 68 mm
• Dĺžka: 90 mm
• Maximálny vybíjací prúd (8/20 µs): Imax: 50 kA
• Počet modulov: 4
• Menovité trvalé napätie: Uc: 275 V AC
• Prevádzková teplota: -40 °C až +70 °C
• Spôsob montáže: TH lišta 35 mm (DIN 35)
• Stupeň krytia: IP20
• Impulzný vybíjací prúd (10/350 µs): Iimp: 5 kA
• Typ: T1+T2 (B+C)
• Úroveň napäťovej ochrany: Up: <1,5 kV
• Šírka: 72 mm
• Značka: Schelinger
