Prúdový chránič s nadprúdovou ochranou 1P B 16A 30 mA typ AC Schelinger BM-A08-GKR-AC-B16

Podrobný popis

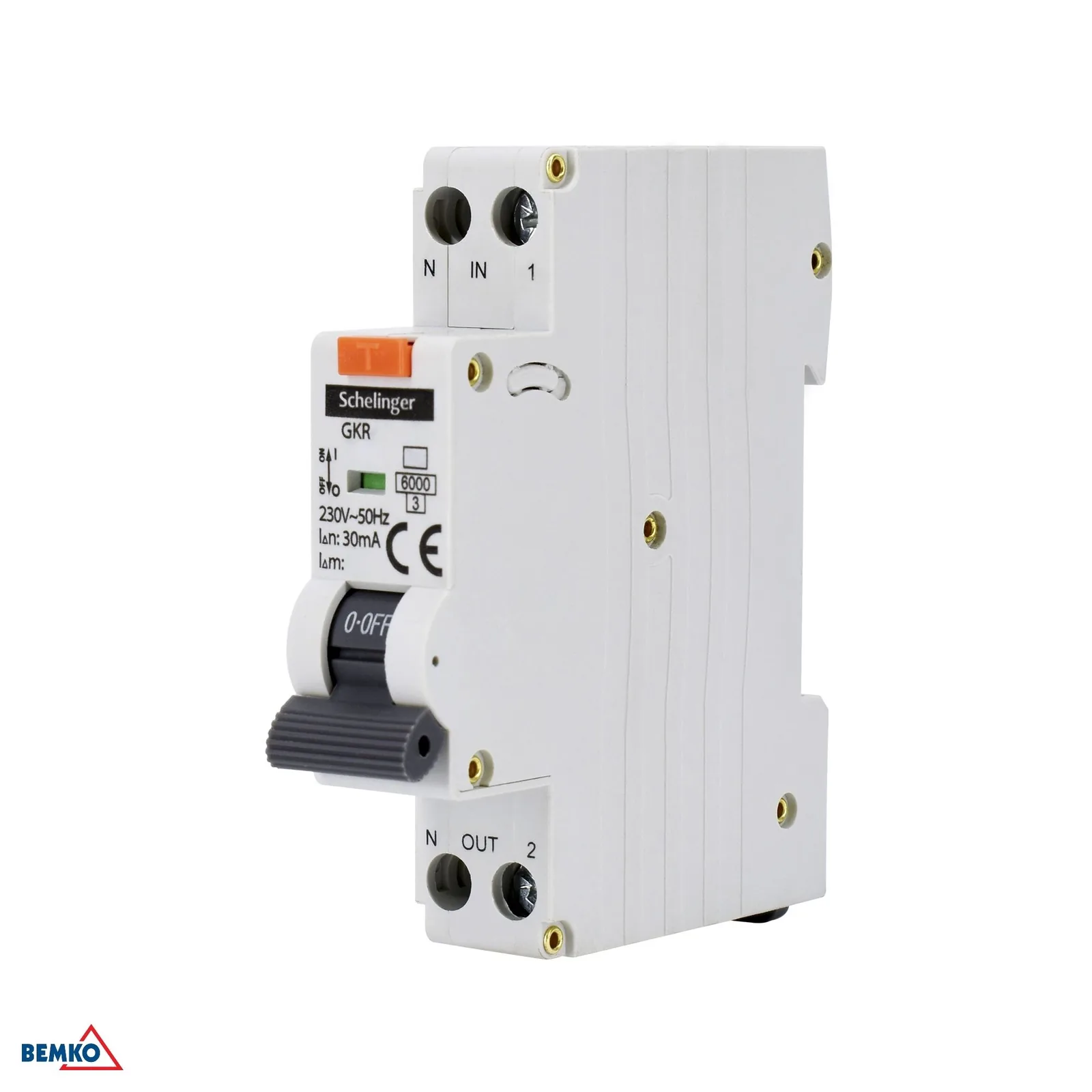

Prúdový chránič s nadprúdovou ochranou Schelinger BM-A08-GKR-AC-B16

Prúdový chránič s nadprúdovou ochranou Schelinger BM-A08-GKR-AC-B16 je modulový prístroj určený na spoľahlivú ochranu elektrického obvodu v rozvádzači. V jednom tele kombinuje ochranu pred reziduálnym prúdom a nadprúdovou záťažou, čo z neho robí praktické riešenie pre prehľadnú a úspornú inštaláciu na DIN lištu.

• Menovitý prúd 16 A pre bežné jednofázové okruhy.
• Diferenčný prúd 30 mA pre zvýšenú ochranu osôb.
• Charakteristika B je vhodná pre obvody s bežnými zapínacími prúdmi.
• Typ AC určený pre striedavý reziduálny prúd.
• Montáž na 35 mm DIN/TH lištu, iba 1 modul široký.

Hlavné výhody

Tento kombinovaný istič s prúdovým chráničom šetrí miesto v rozvádzači a zároveň zjednodušuje elektroinštaláciu. Vďaka vypínacej schopnosti 6 kA, impulznému napätiu 4 kV a izolačnému napätiu 500 V je vhodný pre náročnejšie podmienky v bežných inštaláciách. Krytie IP20 a prevádzková teplota od -25 °C do +40 °C potvrdzujú použitie v interiéri rozvádzača.

• Kompaktné vyhotovenie so šírkou 18 mm.
• Vypínacia schopnosť 6 kA pre spoľahlivú ochranu obvodu.
• Prevádzka pri napätí 230/240 V~ 50/60 Hz.
• Krytie IP20 pre montáž do vhodného rozvádzača.
• Prehľadná a úsporná ochrana jedného okruhu v jednom module.

Použitie a kompatibilita

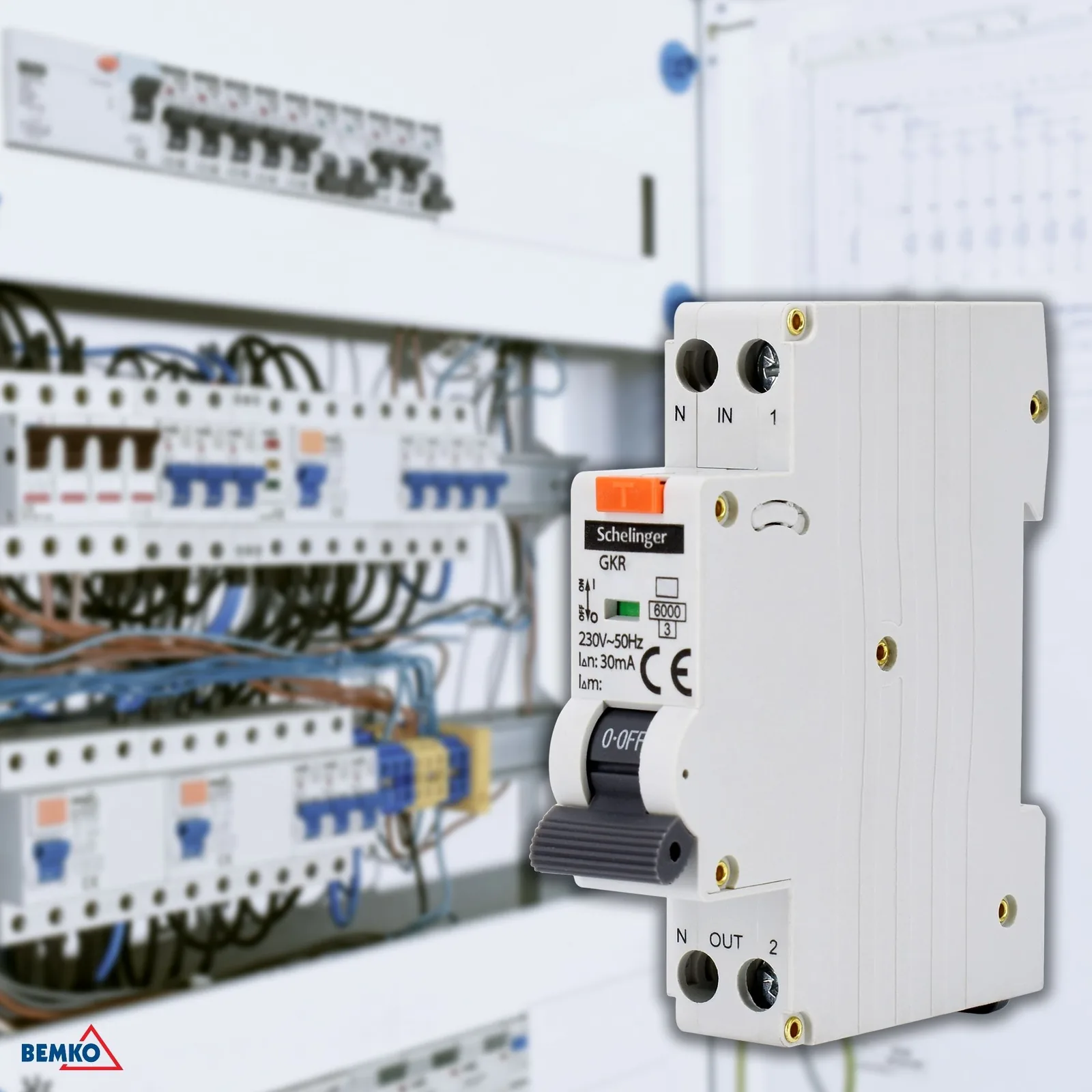

Prúdový chránič s nadprúdovou ochranou je určený na montáž na 35 mm DIN/TH lištu a používa sa v elektrických rozvádzačoch pre ochranu vybraných jednofázových obvodov. Hodí sa tam, kde je potrebná kombinácia ochrany proti preťaženiu, skratu a nebezpečnému diferenčnému prúdu. Vďaka kompaktnej šírke 1 modulu je vhodný aj do priestorovo obmedzených rozvádzačov.

• Kompatibilný s inštaláciou na štandardnú 35 mm DIN/TH lištu.
• Vhodný pre jednofázové obvody s menovitým napätím 230/240 V~.
• Určený pre použitie v rozvádzači v rámci interiérovej elektroinštalácie.
• Typ AC pre aplikácie so striedavým reziduálnym prúdom.

Technické parametre

• Značka: Schelinger
• Produktový kód: BM-A08-GKR-AC-B16
• EAN: 5900280961877
• Menovitý prúd: 16 A
• Diferenčný prúd: 30 mA
• Charakteristika: B
• Typ: AC
• Menovité napätie: 230/240 V~ 50/60 Hz
• Menovité izolačné napätie: 500 V
• Impulzné napätie: 4 kV
• Prevádzková vypínacia schopnosť: 6 kA
• Skratová vypínacia schopnosť: 6 kA
• Podmienený skratový prúd: 6 kA
• Počet modulov: 1
• Šírka: 18 mm
• Výška: 67 mm
• Dĺžka: 81 mm
• Spôsob montáže: na 35 mm DIN/TH lištu
• Krytie: IP20
• Prevádzková teplota: -25 °C až +40 °C
• Balenie: 12 ks
• Kartón: 120 ks
