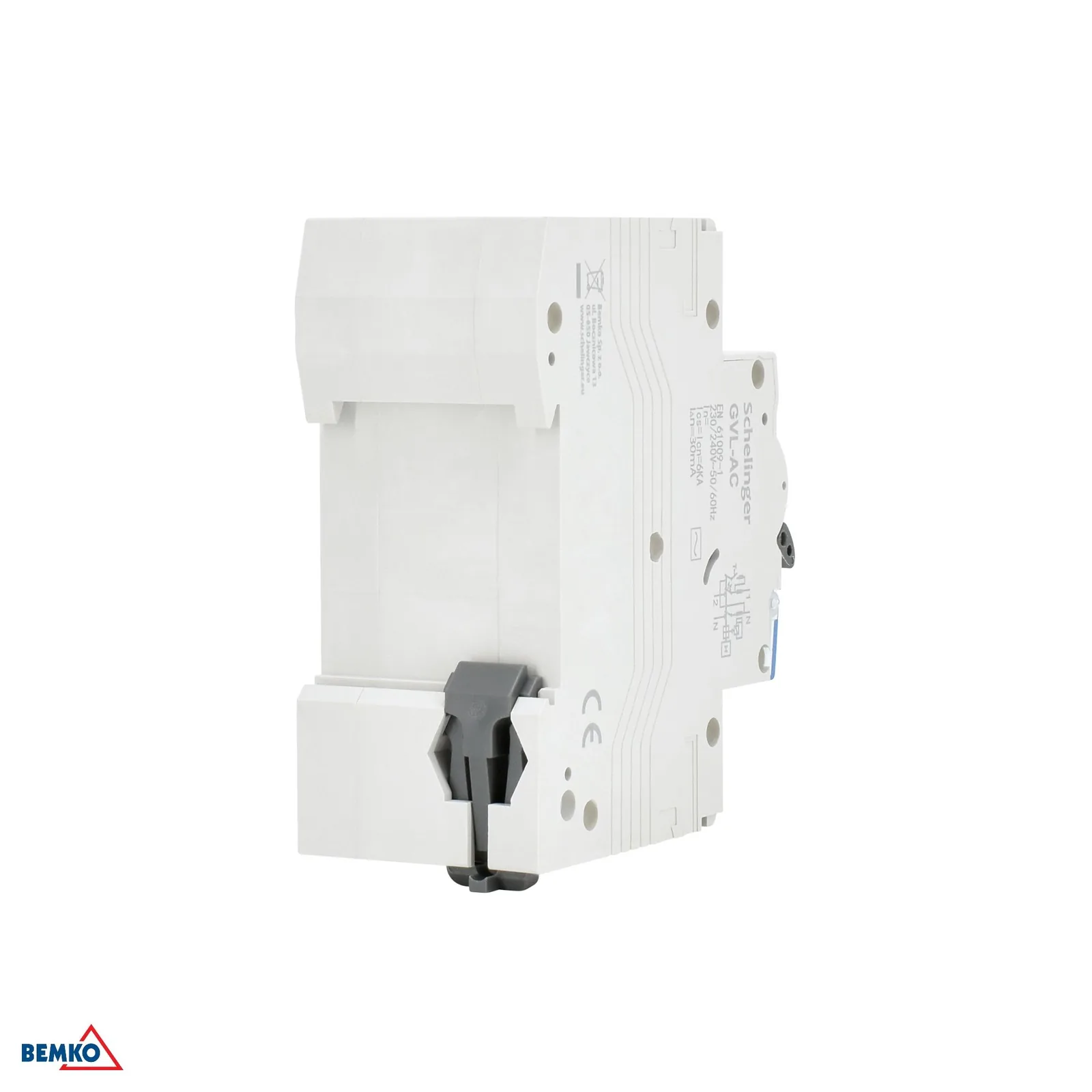

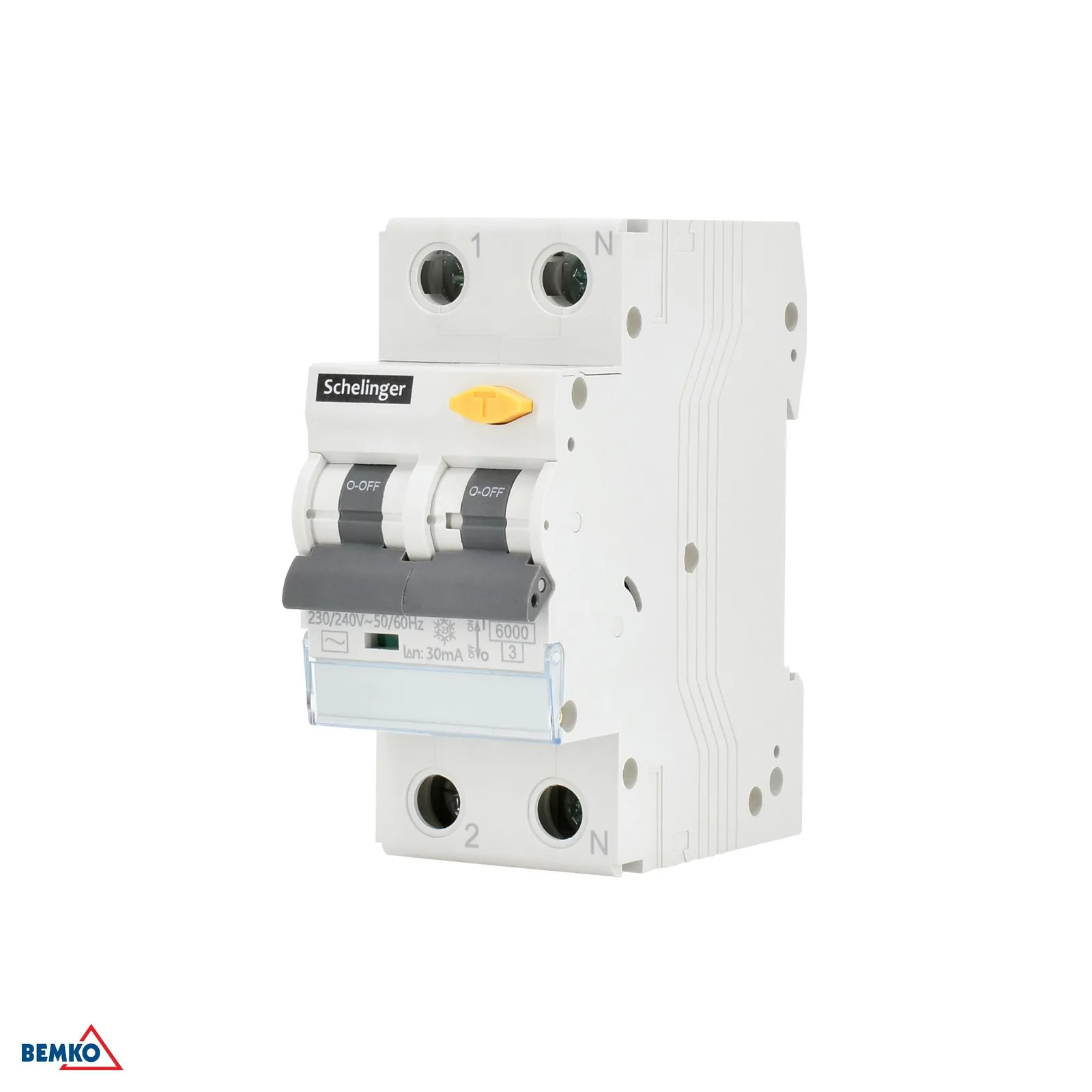

Prúdový chránič s nadprúdovou ochranou 2P B 25A 30MA typ AC Schelinger BM-A08-GVL-AC-B25

Podrobný popis

Prúdový chránič s nadprúdovou ochranou 2P B 25 A 30 mA typ AC Schelinger

Kombinovaný ističochránič Schelinger je určený do rozvádzačov, kde má spoľahlivo chrániť elektrický obvod pred nadprúdom aj poruchovým prúdom. Vďaka menovitému prúdu 25 A, rozdielovému prúdu 30 mA a vypínacej charakteristike B je vhodný pre bežné inštalácie, kde je dôležitá účinná ochrana a prehľadné riešenie v jednom module. Zariadenie pracuje pri nominálnom napätí 230/240 V~ 50/60 Hz a má typ AC, takže je určené pre obvody so striedavým zvyškovým prúdom. Kompaktné rozmery 36 × 82 × 73 mm uľahčujú montáž do rozvádzača a krytie IP20 zodpovedá použitiu vo vnútorných elektrických inštaláciách.

• Kombinácia prúdového chrániča a nadprúdovej ochrany v jednom prístroji
• Menovitý prúd 25 A a citlivosť 30 mA
• Vypínacia charakteristika B pre bežné inštalácie
• Určený pre sieť 230/240 V~ 50/60 Hz
• Kompaktné rozmery vhodné do rozvádzača

Hlavné výhody

Tento prístroj šetrí miesto v rozvádzači a zároveň zjednodušuje návrh elektroinštalácie, pretože spája dve ochranné funkcie do jedného modulu. Menovitá skratová odolnosť a vypínacia schopnosť 6 kA zvyšujú odolnosť pri poruchových stavoch, čo je dôležité najmä pri každodennej prevádzke v domácich aj menších komerčných inštaláciách.

• Úspora miesta v rozvádzači vďaka kombinovanému riešeniu
• Skrátenie a zjednodušenie zapojenia
• Skratová odolnosť 6 kA
• Prevádzka v rozsahu teplôt od -25 °C do 40 °C

Použitie a kompatibilita

Prístroj je určený na montáž do elektrických rozvádzačov v inštaláciách, kde sa vyžaduje ochrana obvodu pred preťažením, skratom a únikom prúdu. Vďaka prevedeniu 2-pólové a typu AC je vhodný pre vybrané jednofázové obvody s ochranným dohľadom nad striedavým poruchovým prúdom.

• Vhodný do rozvádzačov a bytových elektroinštalácií
• Pre jednofázové obvody s dvoma pólmi
• Určený pre striedavé zvyškové prúdy typu AC
• Krytie IP20 pre vnútorné použitie

Technické parametre

• Balenie: 6 ks
• Vypínacia charakteristika: B
• Kontraktovaná skratová odolnosť: Inc: 6 kA
• Rozdielový prúd: 30 mA
• Výška: 73 mm
• Dĺžka: 82 mm
• Menovité napätie: 230/240 V~ 50/60 Hz
• Prevádzková vypínacia schopnosť: Ics: 6 kA
• Kartón: 60 ks
• Prevádzková teplota: -25 °C až 40 °C
• Menovitý prúd: 25 A
• Skratová vypínacia schopnosť: 2 kA
• Krytie: IP20
• Prepätie: Uimp: 4 kV
• Typ: AC
• Šírka: 36 mm
• Značka: Schelinger
