Prúdový chránič s nadprúdovou ochranou 2P C 16A 30MA typ AC Schelinger BM-A08-GKL-AC-C16

Podrobný popis

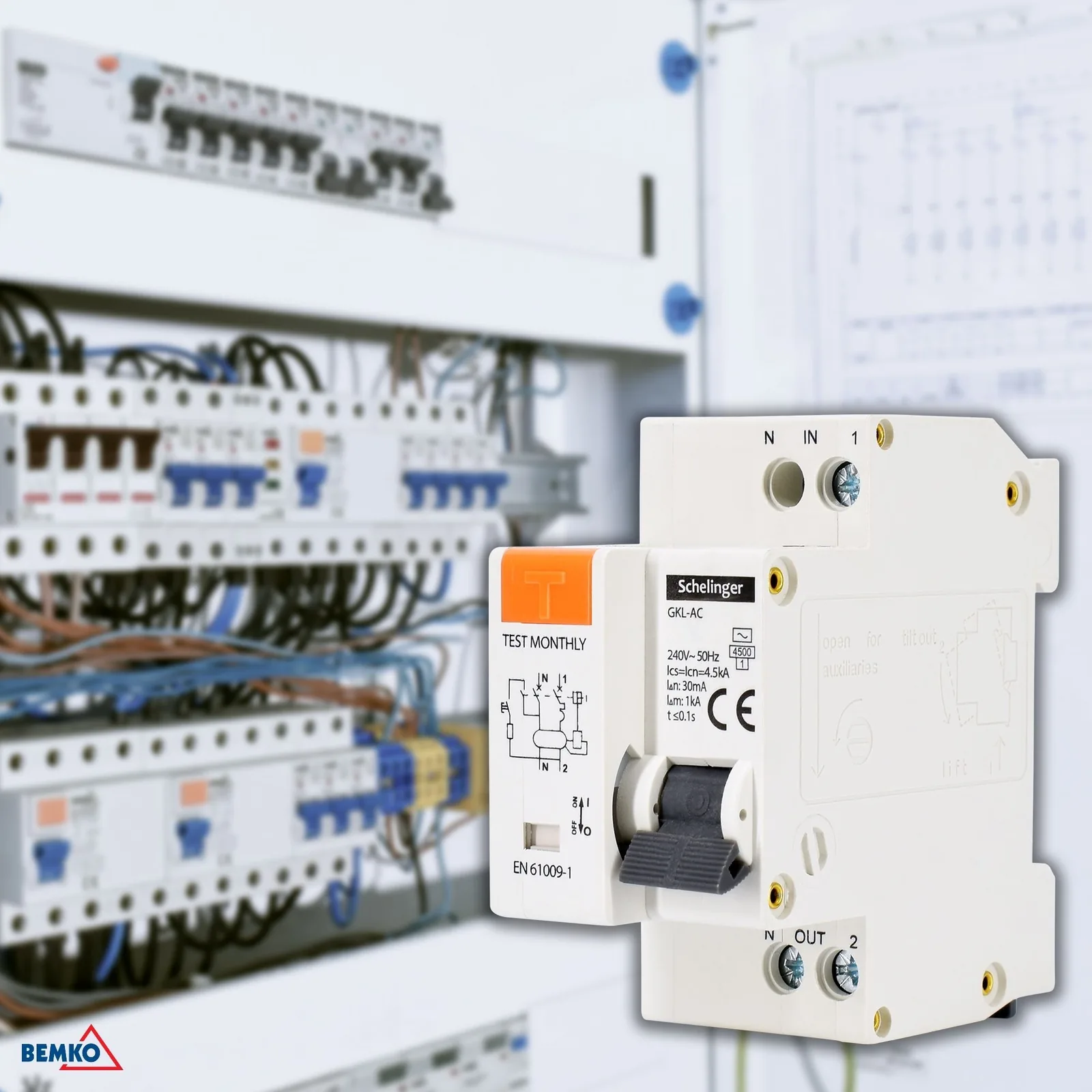

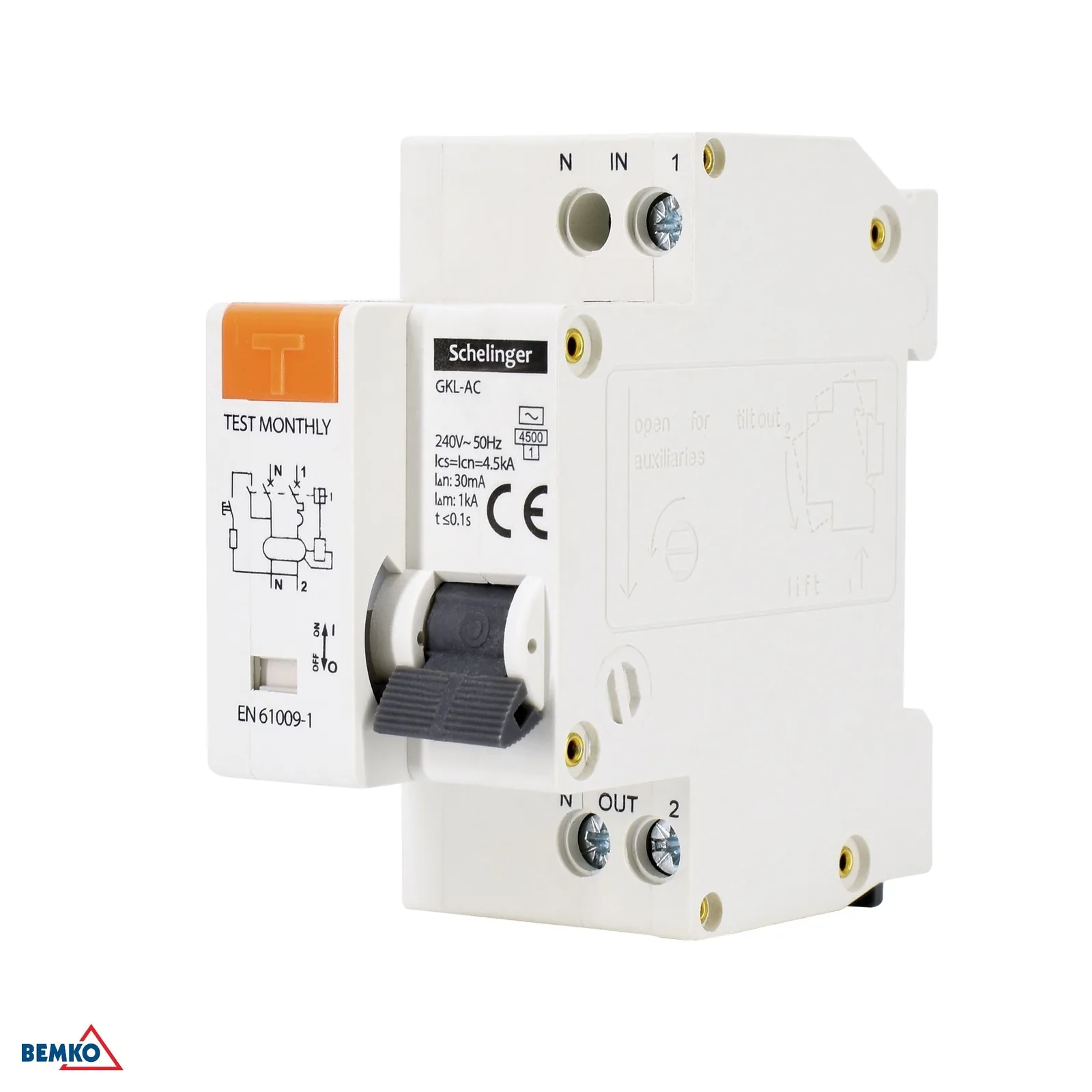

Prúdový chránič s nadprúdovou ochranou Schelinger BM-A08-GKL-AC-C16

Kombinovaný prúdový chránič s nadprúdovou ochranou Schelinger je určený na spoľahlivú ochranu elektrických obvodov v domácich aj technických inštaláciách. V jednom kompaktnom 2-modulovom vyhotovení spája ochranu pred reziduálnym prúdom aj nadprúdom, čo šetrí miesto v rozvádzači a zjednodušuje montáž na DIN lištu 35 mm. Model je vhodný pre jednofázové obvody s menovitým prúdom 16 A, typom AC a charakteristikou C. Diferenciálny prúd 30 mA pomáha zvýšiť bezpečnosť pri poruche izolácie, zatiaľ čo vypínacia schopnosť a ostatné parametre podporujú použitie v bežných elektrických rozvodoch.

• Kombinované riešenie: prúdový chránič aj istič v jednom prístroji
• Menovitý prúd 16 A a charakteristika C
• Diferenciálny prúd 30 mA pre zvýšenú ochranu osôb a inštalácie
• Montáž na DIN lištu 35 mm
• Kompaktné 2-modulové vyhotovenie

Hlavné výhody

Tento prúdový chránič s nadprúdovou ochranou je praktickou voľbou tam, kde je dôležité mať viac úrovní ochrany v jednom zariadení. Menovité napätie 240 V~ 50 Hz zodpovedá bežným sieťam a skratová odolnosť či prevádzková vypínacia schopnosť 4,5 kA podporujú bezpečné používanie v štandardných inštaláciách. Kryt s krytím IP20 je určený na montáž do rozvádzača. Rozmery 36 × 77 × 74 mm umožňujú úsporné osadenie a pracovný rozsah teplôt od -5 °C do +40 °C je vhodný pre bežné vnútorné podmienky.

• Úspora miesta v rozvádzači vďaka kombinácii dvoch funkcií
• Vhodný pre bežné vnútorné elektroinštalácie
• Skratová odolnosť 1 kA a prevádzková vypínacia schopnosť 4,5 kA
• Izolačné napätie Ui 500 V a rázové napätie Uimp 4 kV
• Prehľadné osadenie vďaka kompaktným rozmerom

Použitie

Produkt je určený na inštaláciu do elektrických rozvádzačov na DIN lištu 35 mm. Uplatní sa pri ochrane vybraných okruhov v domácnostiach, menších prevádzkach alebo technických priestoroch, kde je potrebné spojiť ochranu pred unikajúcim prúdom a nadprúdom do jedného prístroja. Typ AC je vhodný pre obvody, kde sa vyskytujú striedavé reziduálne prúdy. Pred montážou je vždy potrebné overiť, či parametre zariadenia zodpovedajú konkrétnej inštalácii.

• Montáž do rozvádzača na DIN lištu 35 mm
• Pre okruhy so striedavými reziduálnymi prúdmi
• Vhodné pre domáce aj technické elektroinštalácie

Kompatibilita

Prístroj je určený pre siete s menovitým napätím 240 V~ 50 Hz a pre montáž do štandardných rozvádzačov s uchytením na DIN/TH lištu 35 mm. Pred použitím odporúčame skontrolovať, či zapojenie, menovitý prúd 16 A, typ AC a ďalšie parametre zodpovedajú požiadavkám konkrétneho okruhu.

• Sieť 240 V~ 50 Hz
• DIN/TH lišta 35 mm
• Menovitý prúd 16 A
• Typ AC

Technické parametre

• Balenie: 60 ks
• Charakteristika: C
• Menovitý podmienený skratový prúd: Inc: 4,5 kA
• Diferenciálny prúd: 30 mA
• Výška: 74 mm
• Izolačné napätie: Ui: 500 V
• Dĺžka: 77 mm
• Menovité napätie: Un: 240 V~ 50 Hz
• Počet modulov: 2
• Prevádzková vypínacia schopnosť: Ics: 4,5 kA
• Prevádzková teplota: -5 °C až +40 °C
• Menovitý prúd: In: 16 A
• Skratová vypínacia schopnosť: 1 kA
• Spôsob montáže: DIN/TH lišta 35 mm
• Krytie: IP20
• Rázové napätie: Uimp: 4 kV
• Typ: AC
• Šírka: 36 mm
• Značka: Schelinger
