Podrobný popis
PERFECTA 32 SET-A - Ústredňa alarmu - SATEL

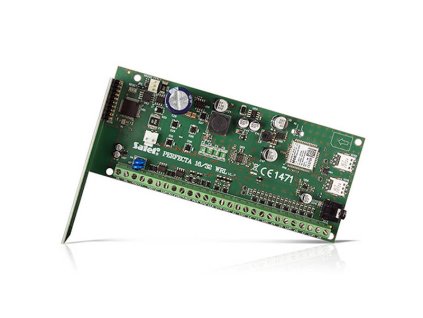

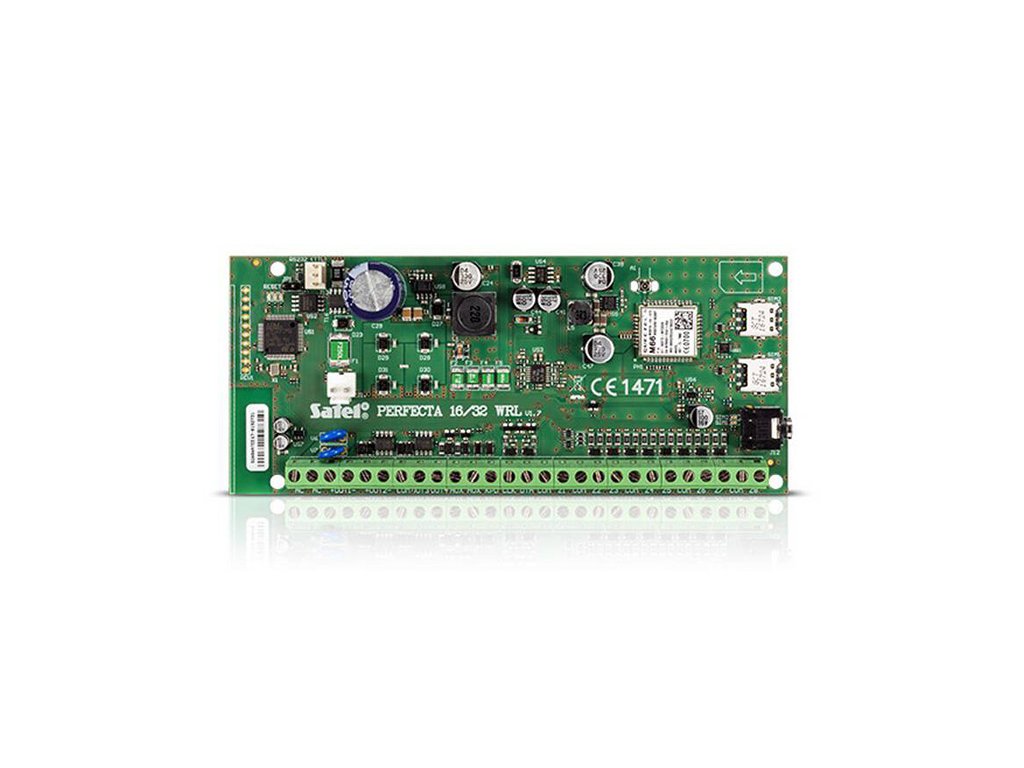

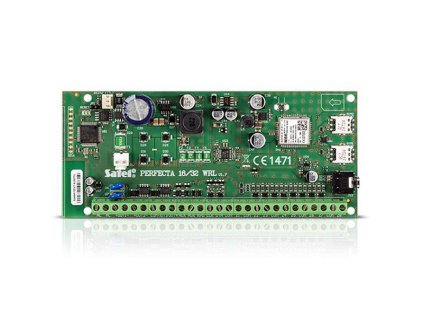

PERFECTA 32 je ústredňa alarmu zo série SATEL PERFECTA. Zariadenie je určené na zabezpečenie malých a stredných objektov (byty, rodinné domy, segmenty v radových zástavbách, kancelárie, malé firmy atď.). Ústredňu charakterizuje rýchla montáž, jednoduchá konfigurácia a ľahká a intuitívna obsluha. Existuje aj možnosť riadenia funkcií alarmového systému pomocou diaľkových ovládačov pracujúcich vo frekvenčnom pásme 433 MHz (po pripojení modulu INT-RX-S) alebo na diaľku pomocou mobilnej aplikácie PERFECTA CONTROL. Zariadenie má zabudovaný modul GSM/GPRS umožňujúci spoluprácu s mobilnou aplikáciou, s podporou správ PUSH, bezdrôtovú konfiguráciu pomocou programu PERFECTA Soft, monitoring udalostí (napr. do monitorovacej stanice bezpečnostnej agentúry), hlasové upozorňovanie, ovládanie prostredníctvom SMS a zvukovú verifikáciu (odpočúvanie zvukov z chráneného objektu). PERFECTA 32 môže obsluhovať dve karty nano-SIM, čím poskytuje dodatočnú ochranu kontinuity komunikácie (napr. v prípade problémov so sieťou jedného operátora sa zariadenie automaticky prepne na druhú kartu). Elektronická doska ústredne je vybavená 8 vstupmi a 4 výstupmi káblovými. Na rozšírenie systému o ďalšie vstupy/výstupy je potrebné použiť expandéry vstupov INT-E a výstupov INT-O alebo INT-ORS. Zariadenie umožňuje rozdelenie systému na dve zóny, každá z nich môže pracovať v jednom z troch režimov stráženia (denný, nočný, úplný). Každý vstup môže byť priradený k jednej alebo obom vyčleneným zónam. Konfiguráciu systému je možné vykonať pomocou počítača s intuitívnym softvérom PERFECTA Soft (s pripojeným káblom RS-232 (TTL) počítačom alebo na diaľku), a pomocou manipulátora, využitím sekvencií kláves v servisnom menu. Ústredňa zaručuje ochranu v súlade s požiadavkami Grade 2 EN 50131.
Dôležité vlastnosti ústredne:
- súlad s EN 50131 Grade 2
- od 8 do 32 programovateľných káblových vstupov:
- výber konfigurácie: NO, NC, EOL, 2EOL/NO, 2EOL/NC
- možnosť ovládania senzorov roliet a vibrácií
- od 4 do 12 výstupov programovateľných káblových
- 2 napájacie výstupy na hlavnej doske
- zabudované moduly:
- GSM/GPRS s 2 slotmi pre SIM (SMS, monitoring do stanice, mobilná aplikácia, upozornenia PUSH)
- hlasový (prehrávanie hlasových správ pre telefonické upozorňovanie)
- akustická verifikácia alarmu (odpočúvanie zvukov)
- rozdelenie systému na 2 zóny:
- 3 strážiace režimy v každej zóne
- možnosť priradenia vstupu do dvoch zón
- ovládanie používateľom alebo pomocou časovačov
- komunikačná zbernica na pripojenie manipulátorov (PRF-LCD), rozširujúcich modulov (INT-E, INT-O, INT-ORS) a expandéra na obsluhu ovládačov 433 MHz (INT-RX-S)
- ovládanie systému pomocou:
- manipulátorov PRF-LCD (do 4 kusov)
- mobilnej aplikácie PERFECTA CONTROL
- diaľkových ovládačov pracujúcich v pásme 433 MHz (do 15 kusov) – vyžaduje spoluprácu s modulom INT-RX-S (PERFECTA 32 Firmware v1.02 alebo novší)
- možnosť aktualizácie softvéru (firmware)
- heslá:
- 15 používateľských hesiel
- 1 servisné heslo
- úprava názvov (používateľov, zón, vstupov, výstupov a modulov) zjednodušujúca ovládanie systému a jeho dohľad
- 8 časovačov s možnosťou nastavenia výnimočných situácií
- pamäť 3584 udalostí
- automatická diagnostika základných komponentov systému
- zabudovaný spínaný zdroj:
- zabezpečenie proti preťaženiu
- ochrana pred úplným vybitím akumulátora
- regulácia prúdu nabíjania akumulátora
- programovanie nastavení ústredne:
- lokálne – manipulátor, počítač s nainštalovaným programom PERFECTA Soft, pripojený k portu RS232 (TTL) ústredne
- na diaľku – počítač s nainštalovaným programom PERFECTA Soft, ktorý sa pripája k ústredni cez GPRS
Diaľková obsluha
Modul GSM/GPRS
Alarmové ústredne zo série PERFECTA disponujú možnosťou jednoduchého diaľkového ovládania a ľahkej konfigurácie vďaka zabudovanému modulu GSM/GPRS.
Toto riešenie umožňuje diaľkové programovanie systému z počítača s programom PERFECTA Soft a diaľkové ovládanie systému z telefónu s aplikáciou PERFECTA CONTROL - zapínanie a vypínanie systému, história udalostí atď. Vďaka modulu GSM/GPRS ústredňa PERFECTA 32 tiež ponúka možnosť diaľkového monitoringovávania udalostí (možno ich taktiež monitorovať cez SMS alebo audio kanál).
Veľkou výhodou tohto systému je podpora dvoch SIM kariet. Použitie druhej karty umožňuje výrazne zvýšiť výkonnosť a spoľahlivosť prevádzky. Aby sa minimalizovalo riziko, odporúča sa používať karty od rôznych operátorov, čím sa vyhneme prípadným problémom zo strany poskytovateľa. Ústredňa tiež umožňuje monitorovanie zostatku na karte a upozorní, keď sú prostriedky blízko vyčerpania.
Perfecta Control
Veľkou výhodou systémov značky SATEL je bezplatná mobilná aplikácia, ktorá umožňuje pripojenie k alarmovej ústredni. Aplikácia je veľmi jednoduchá a príjemná na obsluhu, má intuitívne užívateľské rozhranie a vysokú funkčnosť, čo z nej robí pohodlný nástroj na ovládanie systému.
Z úrovne aplikácie môže používateľ:
- Zapínať a vypínať celý alarmový systém, ako aj jednotlivé zóny
- Kontrolovať stav jednotlivých zón, vstupov/výstupov alarmu, ako aj prezerať históriu udalostí
- Ovládať výstupy, teda obsluhovať pripojené automatizačné zariadenia, riadiť osvetlenie atď.
Aplikácia PERFECTA CONTROL realizuje upozornenia pomocou správ PUSH. Táto funkcia maximalizuje jednoduchosť kontroly a výrazne uľahčuje sledovanie udalostí v objekte, vďaka krátkym zvukovým signálom. Aplikácia pracuje na pozadí, vďaka čomu je používateľ nepretržite informovaný o stave systému, nezávisle od toho, či aktuálne používa telefón.
Programovanie a správa
PERFECTA Soft
Celý proces programovania je jednoduchý a intuitívny vďaka systému PERFECTA Soft. Disponuje pohodlným rozhraním, ktoré umožňuje jednoduché naprogramovanie ústredne PERFECTA 32, krok po kroku vedie používateľa cez jednotlivé etapy. Je tiež veľkou výhodou pre skúsených inštalatérov, ktorí z jeho úrovne môžu rýchlo konfigurovať aj tie najpokročilejšie funkcie alarmu. Vďaka tomuto riešeniu môže inštalatér spravovať systém tromi spôsobmi:
- Káblovo, cez rozhranie RS-232 (vyžaduje použitie kábla USB-RS)
- Na diaľku, spojením sa bezdrôtovo cez modul GSM/GPRS
- z úrovne manipulátora PRF-LCD (umožňuje rýchle zmeny základných funkcií)
Hlasové správy a možnosť odpočúvania
Ústredňa PERFECTA 32 má tiež zabudovaný audio modul, na ktorom možno definovať až 16 správ. To umožňuje používateľovi jednoducho a pohodlne riadiť niektoré funkcie ústredne. Riešenie sa môže stať ešte viac intuitívne vďaka možnosti nahratia vlastných hlasových správ vo formáte WAV. Navyše, ak je ústredňa vybavená mikrofónom (napr. MIC-1), používateľ môže "zavolať" na ústredňu a odpočúvať, čo sa deje v objekte.
Bezpečnosť a spoľahlivosť
Bezpečné, šifrované diaľkové spojenie
Vďaka autorskej službe na zostavenie spojení firmy SATEL nie je diaľkové spojenie vystavené zásahom tretích strán a zaručuje vysokú úroveň bezpečnosti. Systém garantuje šifrovanú komunikáciu, ktorá zabezpečuje dôvernosť prenosu a výrazne zvyšuje spoľahlivosť prevádzky. Navyše služba zostavenia spojení nevyžaduje externú IP adresu ani vykonanie pokročilej konfigurácie siete.
Núdzový režim
V prípade poruchy elektrickej siete ústredne značky SATEL majú zabezpečenie v podobe akumulátorov olovenokyselinových 12 V. Aby sa zabezpečila správna funkčnosť tohto systému, je potrebné správne zvoliť kapacitu akumulátora podľa odberu energie. To umožní dostatočne dlhý čas práce v núdzovom režime. Takýto systém umožňuje výrazne znížiť riziko prevádzky systému a minimalizovať riziko spojené s poruchou siete. Na splnenie normy EN 50131 Grade 2 musí použitý akumulátor zaručiť prácu v núdzovom režime po dobu minimálne 12 hodín.

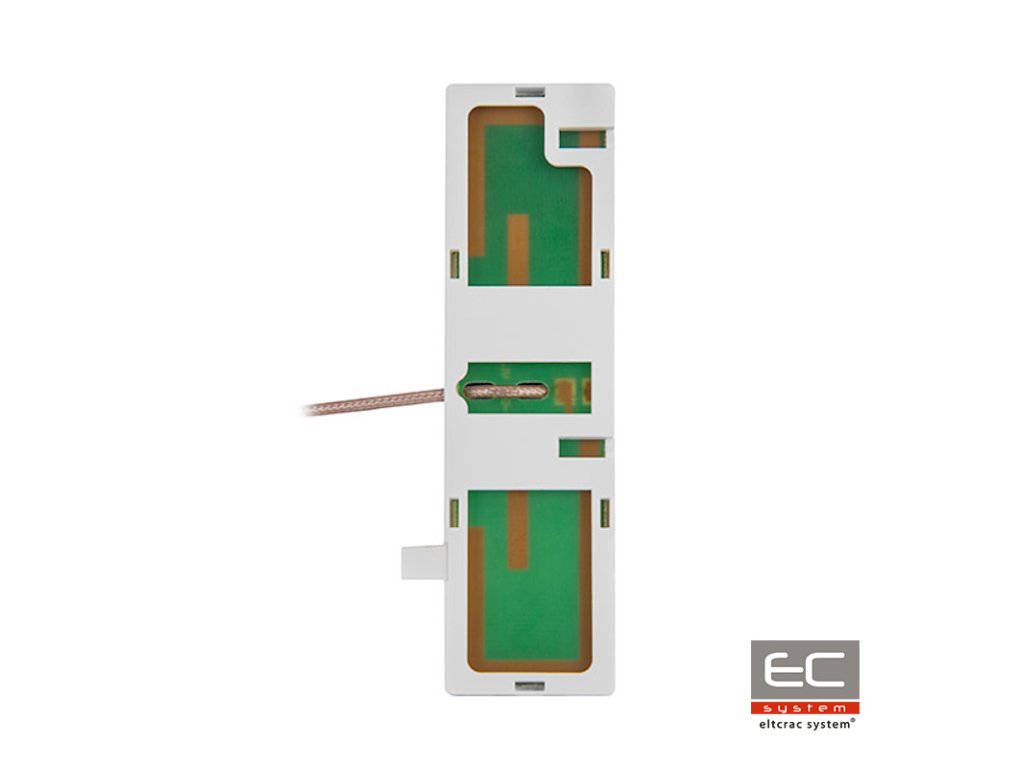

ANT-GSM-I - Dvojpásmová anténa GSM so spojom IPX - SATEL
ANT-GSM-I je dvojpásmová anténa určená na prácu s ústredňami PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, VERSA Plus, INTEGRA 128-WRL, ako aj s modulmi GSM-X, INT-GSM a MICRA. Zariadenie pracuje na dvoch frekvenčných pásmach: 900/1800 MHz. Anténu možno umiestniť do krytov SATEL vyrobených z plastu, vybavených špeciálnym miestom určeným na montáž tohto typu zariadenia (napr. OPU-2 B, OPU-3 P a OPU-4 P).
Vlastnosti antény:
- anténa 900/1800 MHz
- konštrukcia umožňujúca montáž v krytoch OPU-2 B, OPU-3 P a OPU-4 P

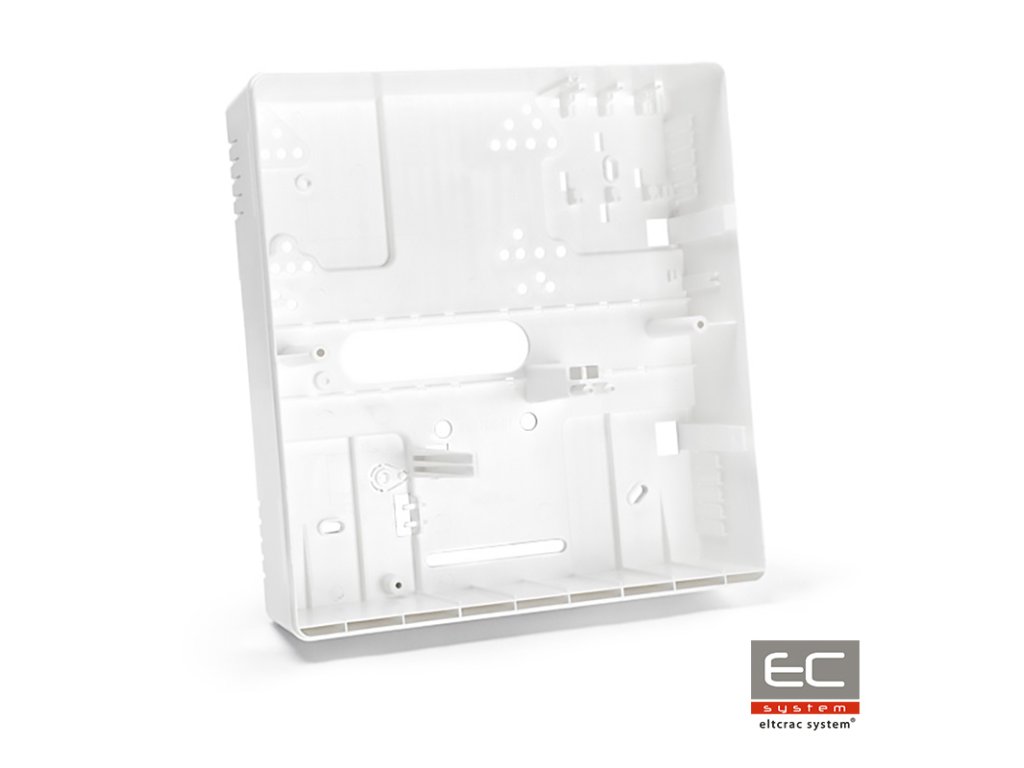

OPU-4 P - Kryt pre hlavné dosky série VERSA, na povrchovú montáž - SATEL

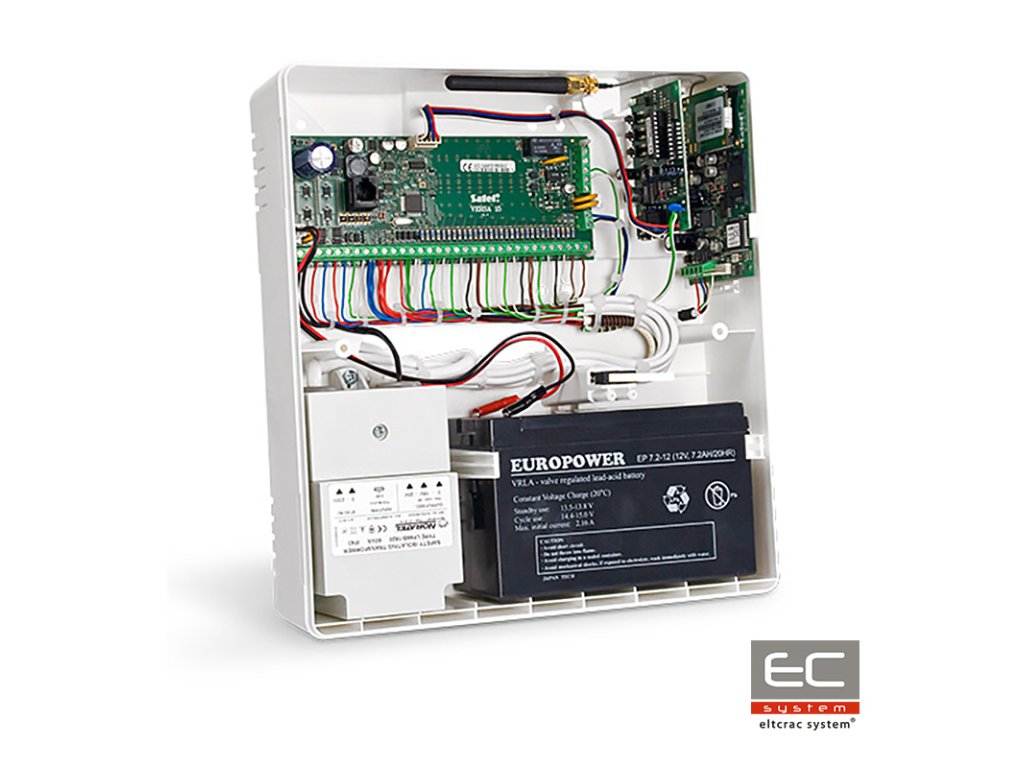

Odolný povrchový kryt, vyrobený z polystyrénu v bielej farbe. Umožňuje montáž ústrední alarmu SATEL, rozširujúcich modulov, komunikačných modulov, kontrolérov a mnohých ďalších zariadení vo svojom vnútornom priestore. Estetický vzhľad umožňuje použitie krytu v užívateľských priestoroch, na viditeľnom mieste. Aby kryt zaberalo menej miesta, je možné vmurovať základňu do steny. OPU-4 P je vybavený dvojnásobnou ochranou proti sabotáži: pred otvorením krytu a odtrhnutím od steny. V kryte sa tiež nachádza miesto na montáž sieťových transformátorov 40 alebo 60 VA, môže tiež uložiť prídavný akumulator 12 V s kapacitou 7 Ah. Neobmedzuje ani nezoslabuje rádiový signál, vďaka čomu môžu byť vo vnútri umiestnené bezdrôtové zariadenia spolu s anténami.
Vlastnosti krytu:
- rozmery: 266 x 286 x 100 mm
- dvojnásobná ochrana proti sabotáži
- možnosť inštalácie bezdrôtových zariadení s anténami vo vnútri krytu
- miesto na transformátor: 40 alebo 60 VA
- možnosť inštalácie napájača APS-412 miesto transformátora
- povrchová montáž
Prejsť na kompatibilitnú tabuľku
Technická špecifikácia:
| PERFECTA 32-SET-A |
| Hlasové správy | 16 |
| Pamäť udalostí | 3584 |
| Zóny | 2 |
| Časovače | 8 |
| Rozmery elektronickej dosky | 160 x 68 mm |
| Pracovná teplotná rozsah | -10…+55°C |
| Napätie napájania (±15%) | 18 V AC, 50-60 Hz |
| Odber prúdu v stave pohotovosti | 150 mA |
| Maximálny odber prúdu | 180 mA |
| Hmotnosť | 105 g |
| Maximálna vlhkosť | 93±3% |
| Napätie signalizácie poruchy akumulátora (±10%) | 11,5 V |
| Odpojenie napätia akumulátora (±10%) | 10,5 V |
| Environmentálna trieda podľa EN50130-5 | II |
| Maximálny odber prúdu z akumulátora | 160 mA |
| Vstupy káblové programovateľné | 8 |
| Maximálny počet programovateľných vstupov | 32 |
Výstupy káblové programovateľné
| 4 |
Maximálny počet programovateľných výstupov
| 12 |
| Napájacie výstupy | 2 |
| Komunikačné zbernice | 1 |
| Manipulátory | do 4 |
| Bezpečnostná trieda podľa EN 50131 | Grade 2 |
| Zaťažiteľnosť výstupu AUX | 500 mA/ 12 V DC |
| Odporúčaný transformátor | 40 VA |
| Používatelia | 15 |
| Zaťažiteľnosť výstupu KPD | 500 mA / 12 V DC |
| Rozsah výstupného napätia | 10,5 V…14 V DC |
| Prúd nabíjania akumulátora | 500 mA |
| Výstupné napätie napájacieho zdroja | 12 V DC ±15% |
| Telefónne čísla pre upozornenia | 8 |
| Výstupný prúd napájacieho zdroja | 2 A |
| Zaťažiteľnosť nízkonapäťových programovateľných výstupov | 25 mA / 12 V DC |
| Zaťažiteľnosť vysokonapäťových programovateľných výstupov | 1000 mA / 12 V DC |
| Odber prúdu v stave pohotovosti z akumulátora | 100 mA |
