Podrobný popis

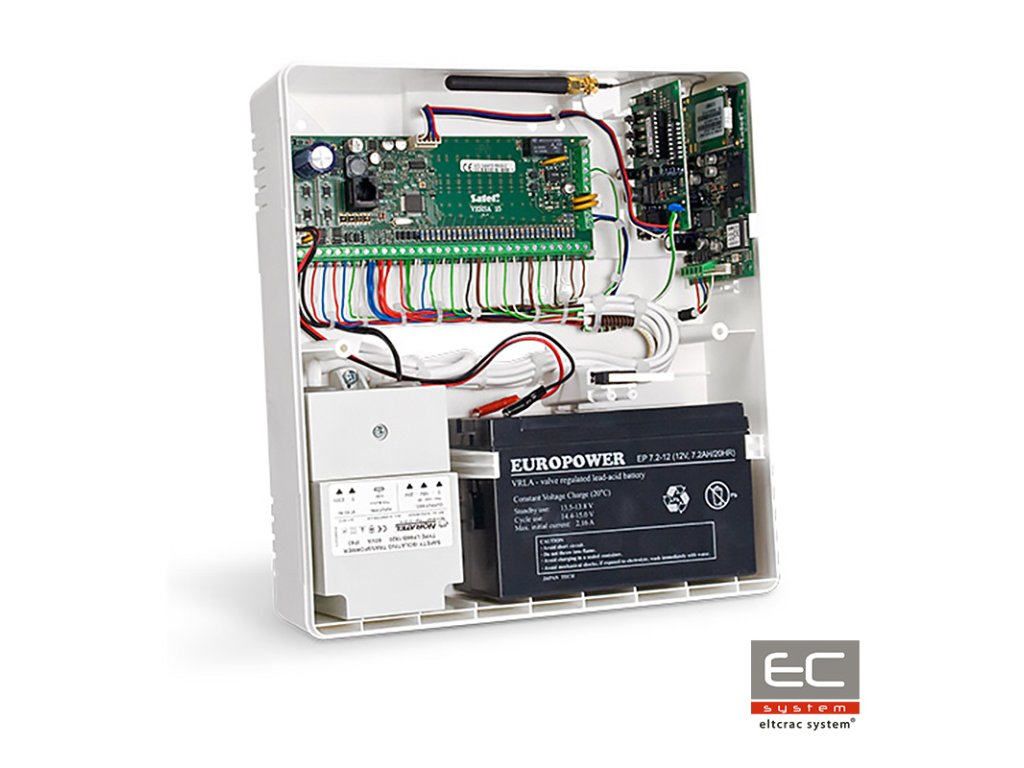

PERFECTA 16-WRL SET-A - Alarmová ústredňa - SATEL

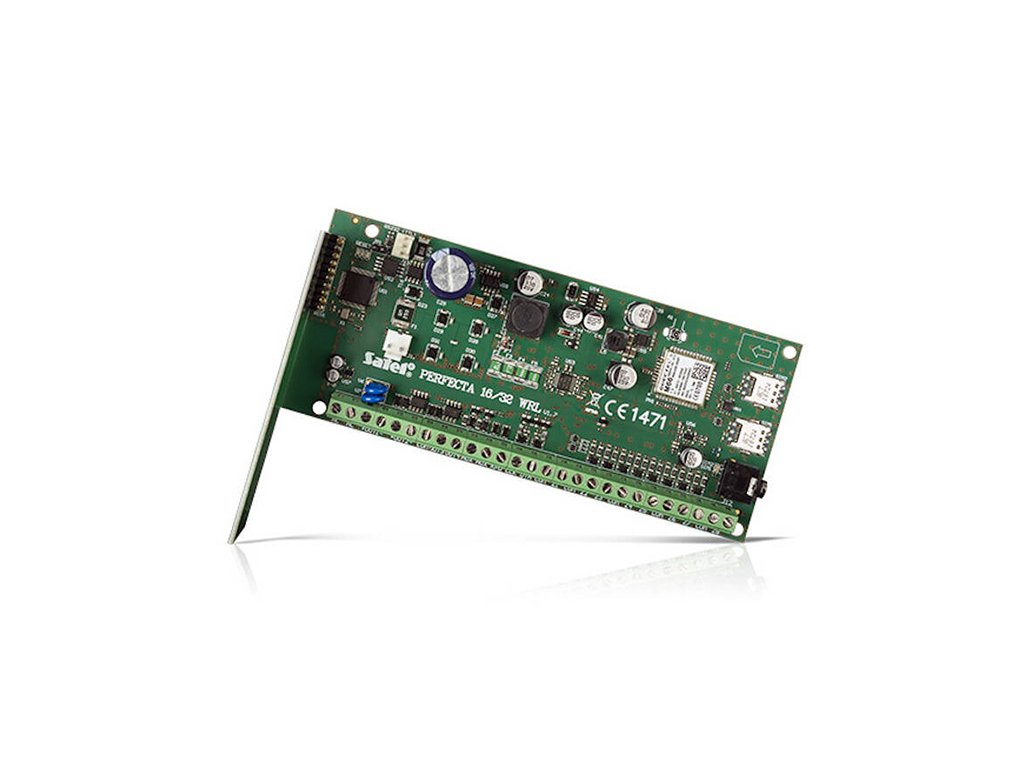

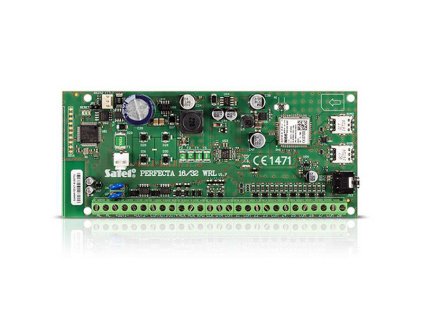

PERFECTA 16-WRL - Alarmová ústredňa s GSM/GPRS komunikátorom a podporou bezdrôtových zariadení 433 MHz - SATEL
PERFECTA 16-WRL je alarmová ústredňa zo série SATEL PERFECTA. Zariadenie je určené na ochranu malých a stredných objektov (byty, rodinné domy, radové domy, kancelárie, malé firmy atď). Ústredňu charakterizuje jednoduchá konfigurácia a ľahká a intuitívna obsluha. PERFECTA 16-WRL umožňuje vytvorenie bezdrôtovej a hybridnej inštalácie (spojenie s tradičným káblovým systémom). Obojsmerná komunikácia so vzdialenými manipulátormi PRF-LCD-WRL a signálizátormi MSP-300 R prebieha v pásme frekvencie 433 MHz. V diaľkovej inštalácii možno použiť aj snímače zo série MICRA a nové diaľkové ovládače MPT-350. To umožňuje jednoduché rozšírenie existujúceho systému bez potreby kladenia ďalších káblových trás. Zariadenie má vstavaný GSM/GPRS modul umožňujúci spoluprácu s mobilnou aplikáciou PERFECTA CONTROL, s podporou PUSH správ, bezdrôtovú konfiguráciu pomocou programu PERFECTA Soft, monitorovanie udalostí (napr. na monitorovaciu stanicu bezpečnostnej agentúry), hlasové upozornenia, ovládanie pomocou SMS a audio verifikáciu (počúvanie zvukov z chráneného objektu). PERFECTA 16-WRL môže obsluhovať dve nano-SIM karty, čo poskytuje dodatočnú ochranu komunikácie (napr. v prípade problémov so sieťou u jedného operátora sa zariadenie automaticky prepne na druhú kartu). Doska elektroniky ústredne je vybavená 8 vstupmi a 4 káblovými výstupmi. Na rozšírenie systému o ďalšie vstupy/výstupy je potrebné použiť expandery vstupov INT-E a výstupov INT-O alebo INT-ORS. Zariadenie umožňuje rozdelenie systému na dve zóny, z ktorých každá môže pracovať v jednom z troch režimov stráženia (denný, nočný, plný). Každý vstup môže byť priradený k jednej alebo obom oddeleným zónam. Konfiguráciu systému je možné vykonať pomocou počítača pomocou intuitívneho softvéru PERFECTA Soft (z pripojeného kábla RS-232 (TTL) alebo vzdialene), ako aj pomocou manipulátora, s využitím klávesových sekvencií v servisnom menu. Ústredňa poskytuje ochranu v súlade s požiadavkami Grade 2 EN 50131.
Najdôležitejšie vlastnosti ústredne:
- súlad s EN 50131 Grade 2
- od 8 do 32 programovateľných káblových vstupov:
- výber konfigurácie: NO, NC, EOL, 2EOL/NO, 2EOL/NC
- možnosť obsluhy roletových a vibračných snímačov
- od 4 do 12 výstupov programovateľných káblových
- 2 napájacie výstupy na hlavnej doske
- dodatočné 4 bezdrôtové výstupy na obsluhu bezdrôtových signálizátorov MSP-300
- vstavané moduly:
- GSM/GPRS s 2 SIM slotmi (SMS, monitorovanie na stanicu, mobilná aplikácia, PUSH upozornenia)
- hlasový (prehrávanie hlasových správ na potreby telefonického upozorňovania)
- akustickej verifikácie alarmu (počúvanie zvukov)
- integrovaný rádiový modul pracujúci na frekvencii 433 MHz, zabezpečujúci šifrovanú bezdrôtovú komunikáciu:
- obojstrannú s manipulátormi PRF-LCD-WRL a signálizátormi MSP-300 R
- jednosmernú so snímačmi zo série MICRA a ovládačmi MPT-350
- rozdelenie systému na 2 zóny:
- 3 režimy dohľadu v každej zóne
- možnosť priradenia vstupu do dvoch zón
- ovládanie užívateľom alebo pomocou časovačov
- komunikačný zbernicový na pripojenie manipulátorov (PRF-LCD) a rozširovacích modulov (INT-E, INT-O, INT-ORS)
- ovládanie systémom pomocou:
- manipulátorov káblových PRF-LCD alebo bezdrôtových PRF-LCD-WRL
- mobilnej aplikácie PERFECTA CONTROL
- diaľkových ovládačov MPT-350 (do 15)
- možnosť aktualizácie softvéru (firmware)
- heslá:
- 15 užívateľských hesiel
- 1 servisné heslo
- editácia názvov (užívatelia, zóny, vstupy, výstupy a moduly) uľahčujúca ovládanie systémom a jeho dohľad
- 8 časovačov s možnosťou nastavenia výnimiek
- pamäť 3584 udalostí
- automatická diagnostika základných komponentov systému
- vstavaný impulzný zdroj:
- ochrana proti preťaženiu
- ochrana proti úplnému vybitiu batérie
- regulácia prúdu nabíjania batérie
- programovanie nastavení ústredne:
- lokálne – manipulátor, počítač s nainštalovaným programom PERFECTA Soft, pripojený k portu RS?232 (TTL) ústredne
- vzdialene – počítač s nainštalovaným programom PERFECTA Soft, spojený s ústredňou cez GPRS
Diaľková obsluha
Modul GSM/GPRS
Alarmové ústredne zo série PERFECTA sa vyznačujú možnosťou jednoduchej diaľkovej obsluhy a ľahkej konfigurácie vďaka integrovanému modulu GSM/GPRS.
Riešenie umožňuje diaľkové programovanie systému z úrovne počítača s programom PERFECTA Soft a diaľkové ovládanie systému z úrovne telefónu s aplikáciou PERFECTA CONTROL - zapínanie a vypínanie systému, história udalostí atď. Vďaka modulu GSM/GPRS má ústredňa PERFECTA 16-WRL možnosť diaľkového monitorovania udalostí (môžu byť tiež monitorované cez SMS alebo audio trasu).
Veľkou výhodou tohto systému je podpora dvoch SIM kariet. Použitie druhej karty umožňuje výrazné zvýšenie výkonu a spoľahlivosti prevádzky. Na minimalizáciu rizika sa odporúča používanie kariet od rôznych operátorov, čím sa vyhneme potenciálnym problémom zo strany dodávateľa. Ústredňa umožňuje aj monitorovanie prostriedkov na karte a informuje, keď sa blížia k vyčerpaniu.
Perfecta Control
Obrovskou výhodou systémov značky SATEL je bezplatná mobilná aplikácia, ktorá umožňuje pripojenie k alarmovej ústredni. Aplikácia je veľmi jednoduchá a príjemná na obsluhu, má intuitívne rozhranie, ktoré je užívateľsky prívetivé, a tým ponúka veľkú funkčnosť, čo z nej robí pohodlný nástroj na ovládanie systému.
Z úrovne aplikácie môže užívateľ:
- Zapínať a vypínať celý bezpečnostný systém ako aj jednotlivé zóny
- Skontrolovať stav jednotlivých zón, alarmových vstupov/výstupov a tiež prezerať históriu udalostí
- Ovládať výstupy, teda obsluhovať pripojené zariadenia automatizácie, ovládať osvetlenie atď.
Aplikácia PERFECTA CONTROL plní oznamovanie pomocou správ PUSH. Táto funkcia maximalizuje jednoduchosť kontroly a značne zjednodušuje sledovanie udalostí na objekte, vďaka krátkym zvukovým signálom. Aplikácia beží na pozadí, takže používateľ je neustále informovaný o stave systému, nezávisle od toho, či teraz používa telefón.
Programovanie a správa
PERFECTA Soft
Celý proces programovania je jednoduchý a intuitívny vďaka systému PERFECTA Soft. Ten sa vyznačuje pohodlným rozhraním, ktoré umožňuje ľahké naprogramovanie ústredne PERFECTA 16-WRL, krok za krokom prevedením používateľa cez ďalšie etapy. Je to tiež obrovská výhoda pre skúsených inštalatérov, ktorí môžu rýchlo konfigurovať aj tie najnáročnejšie pokročilé funkcie alarmu. Vďaka tomuto riešeniu môže inštalatér spravovať systém tromi spôsobmi:
- Káblovo, cez rozhranie RS-232 (vyžaduje použitie USB-RS kábla)
- Vzdialene, spojiť sa bezdrôtovo cez modul GSM/GPRS
- z úrovne manipulátora PRF-LCD (umožňuje rýchle zmeny základných funkcií)
Hlasové správy a možnosť počúvania
Ústredňa PERFECTA 16-WRL má tiež vstavaný audio modul, na ktorom je možné definovať do 16 správ. To umožňuje používateľovi jednoduché a pohodlné ovládanie niektorých funkcií ústredne. Riešenie môže byť ešte viac intuitívne vďaka možnosti nahrania vlastných hlasových správ vo formáte WAV. Na dodatočnú, ak sa ústredňa vybaví mikrofónom (napr. MIC-1), môže používateľ "zatelefonovať" na ústredňu a počúvať, čo sa deje v objekte.
Bezpečnosť a spoľahlivosť
Bezpečné, šifrované diaľkové pripojenie
Vďaka autorskej službe spojenia firmy SATEL nie je vzdialené spojenie vystavené zásahom tretích strán a zabezpečuje vysokú úroveň bezpečnosti. Systém zaručuje šifrovanú komunikáciu, ktorá umožňuje dôvernosť prenosu a výrazne zvyšuje spoľahlivosť činnosti. Navyše, služba spojenia nevyžaduje externú IP adresu alebo pokročilú konfiguráciu siete.
Núdzový režim
V prípade poruchy elektrickej siete majú ústredne značky SATEL zabezpečenie vo forme akumulátorov olovených 12 V. Aby bol správny chod tohto systému zabezpečený, je potrebné správne dimenzovať kapacitu akumulátora podľa spotreby energie. To umožní primerane dlhý čas prevádzky v núdzovom režime. Takýto systém umožňuje výrazné zníženie rizika prevádzky a minimalizuje riziká spojené s poruchou siete. Na dosiahnutie normy EN 50131 Grade 2, musí použitý akumulátor zaručiť prevádzku v núdzovom režime minimálne 12 hodín.

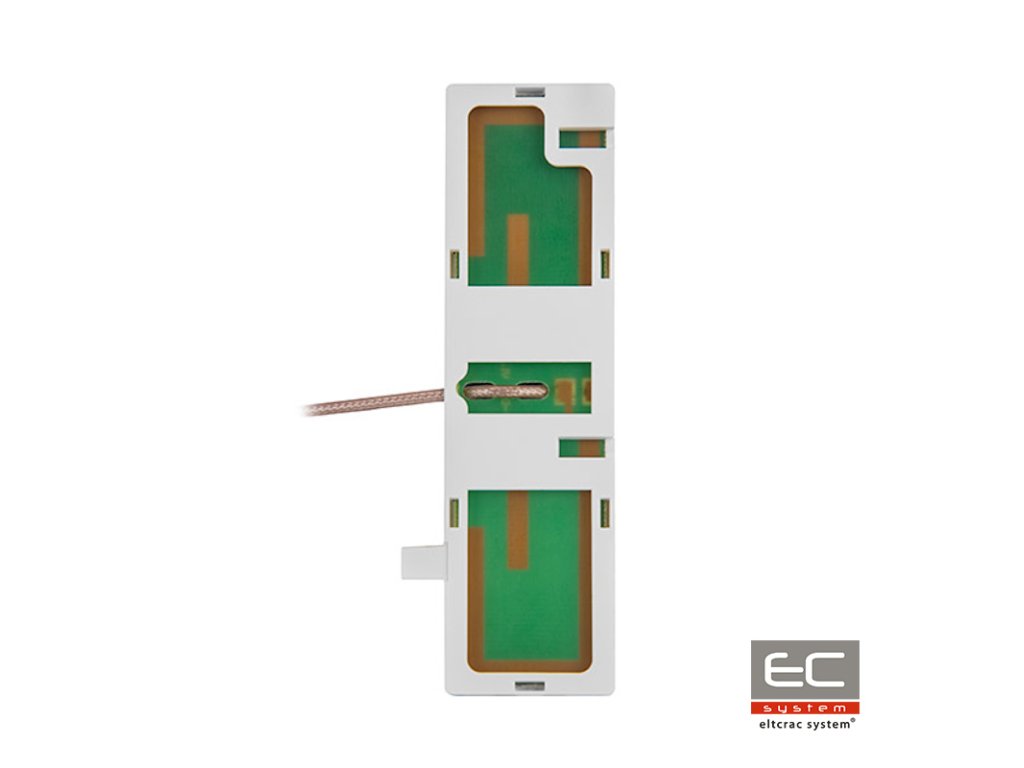

ANT-GSM-I - Dvojpásmová GSM anténa s IPX konektorom - SATEL
ANT-GSM-I je dvojpásmová anténa určená na prácu s ústredňami PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, VERSA Plus, INTEGRA 128-WRL, ako aj s modulmi GSM-X, INT-GSM a MICRA. Zariadenie pracuje na dvoch frekvenčných pásmach: 900/1800 MHz. Anténu možno umiestniť v krytoch SATEL vyrobených z plastu, vybavených špeciálnym miestom určeným na montáž tohto typu zariadení (napr. OPU-2 B, OPU-3 P a OPU-4 P).
Vlastnosti antény:
- anténa 900/1800 MHz
- konštrukcia umožňujúca montáž v krytoch OPU-2 B, OPU-3 P a OPU-4 P

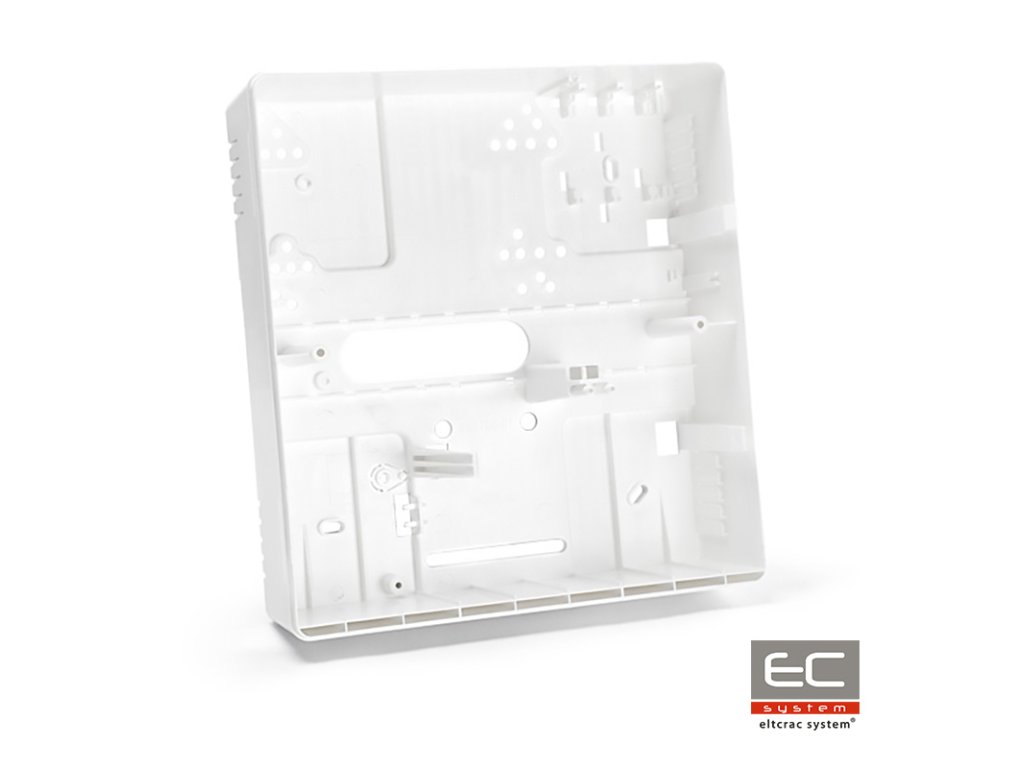

OPU-4 P - Povrchová skrinka pre dosky série VERSA, povrchová - SATEL
Pevný povrchový kryt, vyrobený z polystyrénu v bielej farbe. Umožňuje montáž vo vnútri ústrední SATEL, rozširovacích modulov, komunikačných modulov, kontrolérov a mnohých ďalších zariadení. Estetický vzhľad umožňuje použitie krytu v obytných priestoroch, na očiach. Aby kryt zaujal menej miesta, je možnosť zabudovania základne do steny. OPU-4 P je vybavený dvojitým ochranným systémom proti sabotáži: proti otvoreniu krytu a odtrhnutiu od steny. Vo vnútri krytu sa taktiež nachádza miesto na montáž sieťových transformátorov 40 alebo 60 VA, môže tiež obsahovať podporný akumulátor 12 V s kapacitou 7 Ah. Nezadržuje ani neznižuje rádiový signál, takže vo vnútri môžu byť umiestnené bezdrôtové zariadenia spolu s anténami.
Vlastnosti krytu:
- rozmery: 266 x 286 x 100 mm
- dvojitá ochrana proti sabotáži
- možnosť inštalácie bezdrôtových zariadení s anténami vo vnútri krytu
- miesto na transformátor: 40 alebo 60 VA
- možnosť inštalácie zdroja APS-412 na miesto transformátora
- povrchová montáž
Prejsť na tabuľku kompatibility
Technická špecifikácia:
| PERFECTA 16-WRL |
|---|
| Hlasové správy | 16 |
| Pamäť udalostí | 3584 |
| Zóny | 2 |
| Časovače | 8 |
| Rozmery dosky elektroniky | 160 x 110 mm |
| Rozsah prevádzkových teplôt | -10…+55°C |
| Napájacie napätie (±15%) | 18 V AC, 50-60 Hz |
| Spotreba prúdu v pohotovostnom stave | 220 mA |
| Maximálna spotreba prúdu | 240 mA |
| Hmotnosť | 115 g |
| Maximálna vlhkosť | 93±3% |
| Napätie hlásenia poruchy akumulátora (±10%) | 11 V |
| Napätie odpojenia akumulátora (±10%) | 10,5 V |
| Trieda prostredia podľa EN50130-5 | II |
| Maximálna spotreba prúdu z akumulátora | 180 mA |
| Programovateľné káblové vstupy | 8 |
| Maximálny počet programovateľných vstupov | 16 |
Programovateľné káblové výstupy
| 4 |
Maximálny počet programovateľných výstupov
| 12 |
| Napájacie výstupy | 2 |
| Komunikačné zbernice | 1 |
| Manipulátory | do 4 |
| Úroveň zabezpečenia podľa EN 50131 | Grade 2 |
| Záťažnosť výstupu AUX | 500 mA/ 12 V DC |
| Odporúčaný transformátor | 40 VA |
| Užívatelia | 15 |
| Záťažnosť výstupu KPD | 500 mA / 12 V DC |
| Rozsah výstupných napätí | 10,5 V…14 V DC |
| Prúd nabíjania akumulátora | 500 mA |
| Výstupné napätie zdroja | 12 V DC ±15% |
| Telefónne čísla pre upozornenia | 8 |
| Výstupný prúd zdroja | 2 A |
| Záťažnosť nízkoprúdových programovateľných výstupov | 25 mA / 12 V DC |
| Záťažnosť vysokoprúdových programovateľných výstupov | 1000 mA / 12 V DC |
| Spotreba prúdu v pohotovostnom stave z akumulátora | 100 mA |
