Podrobný popis
PERFECTA 32-WRL SET-A - Ústredňa alarmu - SATEL

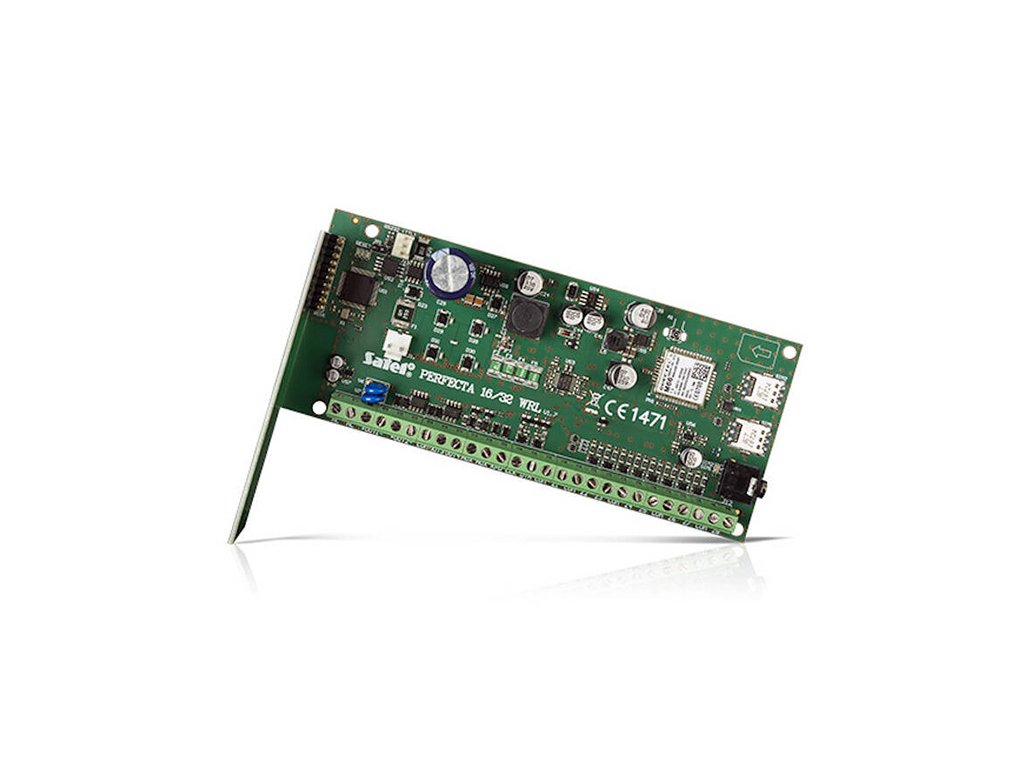

PERFECTA 32-WRL - Ústredňa alarmu s GSM/GPRS komunikátorom a podporou bezdrôtových zariadení 433 MHz - SATEL
PERFECTA 32 WRL je ústredňa alarmu zo série SATEL PERFECTA. Zariadenie je určené na zabezpečenie malých a stredných objektov (byty, rodinné domy, segmenty v radiátorových domoch, kancelárie, malé firmy atď.). Ústredňu charakterizuje jednoduchá konfigurácia a ľahká a intuitívna obsluha. PERFECTA 32 WRL umožňuje vytvorenie bezdrôtovej a hybridnej inštalácie (spojenie s tradičným káblovým systémom). Dvojcestná komunikácia so vzdialenými manipulátormi PRF-LCD-WRL a signalizátormi MSP-300 R prebieha na frekvenčnom pásme 433 MHz. Vo vzdialenej inštalácii môžu byť použité aj detektory zo série MICRA a nové piloty MPT-350. Umožňuje to jednoduché rozšírenie existujúceho systému, bez potreby inštalácie ďalších káblových trás. Zariadenie má zabudovaný GSM/GPRS modul umožňujúci spoluprácu s mobilnou aplikáciou PERFECTA CONTROL, s podporou správ PUSH, bezdrôtovú konfiguráciu s použitím programu PERFECTA Soft, monitorovanie udalostí (napr. na monitorovacie stanice bezpečnostnej agentúry), hlasové oznámenia, ovládanie cez SMS a audio overenie (počúvanie zvukov z chráneného objektu). PERFECTA 32 WRL môže obsluhovať dve nano-SIM karty, čo poskytuje dodatočnú ochranu kontinuity komunikácie (napr. v prípade problémov so sieťou u jedného operátora sa zariadenie automaticky prepojí na druhú kartu). Doska elektroniky ústredne je vybavená 8 vstupmi a 4 výstupmi káblovými. V prípade potreby rozšírenia systému o ďalšie vstupy/výstupy je potrebné použiť expandery vstupov INT-E a výstupov INT-O alebo INT-ORS. Zariadenie umožňuje rozdelenie systému na dve zóny, každá z nich môže fungovať v jednom z troch režimov stráženia (denný, nočný, plný). Každý vstup môže byť priradený do jednej alebo oboch zón. Konfiguráciu systému je možné uskutočniť pomocou počítača s intuitívnym softvérom PERFECTA Soft (z počítača pripojeného káblom RS-232 (TTL) alebo vzdialene), ako aj prostredníctvom manipulátora s využitím postupných kľúčových sekvencií v servisnom menu. Ústredňa zaručuje ochranu v súlade s požiadavkami Grade 2 EN 50131.
Najdôležitejšie vlastnosti ústredne:
- zhoda s EN 50131 Grade 2
- od 8 do 32 programovateľných káblových vstupov:
- výber konfigurácie: NO, NC, EOL, 2EOL/NO, 2EOL/NC
- možnosť obsluhy roletových a vibračných senzorov
- od 4 do 12 výstupov programovateľných káblových
- 2 napájacie výstupy na hlavnej doske
- dodatočné 4 bezdrôtové výstupy na obsluhu bezdrôtových signalizátorov MSP-300
- zabudované moduly:
- GSM/GPRS s 2 SIM slotmi (SMS, monitorovanie na stacje, mobilná aplikácia, notifikácie PUSH)
- hlasový (prehrávanie hlasových oznámení na účely telefónneho oznamovania)
- akustické overenie alarmu (počúvanie zvukov)
- integrovaný rádiový modul pracujúci na frekvencii 433 MHz, zabezpečujúci šifrovanú bezdrôtovú komunikáciu:
- dvojstrannú s manipulátormi PRF-LCD-WRL a signalizátormi MSP-300 R
- jednostrannú s detektormi zo série MICRA a pilotmi MPT-350
- rozdelenie systému na 2 zóny:
- 3 režimy dozoru v každej zóne
- možnosť priradenia vstupu do dvoch zón
- ovládanie používateľom alebo prostredníctvom časovačov
- komunikačná zbernica na pripojenie manipulátorov (PRF-LCD) a rozširujúcich modulov (INT-E, INT-O, INT-ORS)
- ovládanie systému pomocou:
- káblových manipulátorov PRF-LCD alebo bezdrôtových PRF-LCD-WRL
- mobilnej aplikácie PERFECTA CONTROL
- pilotov diaľkového ovládania MPT-350 (až 15)
- možnosť aktualizácie softvéru (firmware)
- heslá:
- 15 užívateľských hesiel
- 1 servisné heslo
- úprava názvov (užívateľov, zón, vstupov, výstupov a modulov) uľahčujúca ovládanie systému a jeho dohľad
- 8 časovačov s možnosťou nastavenia výnimiek
- pamäť 3584 udalostí
- automatická diagnostika základných komponentov systému
- zabudovaný impulzný zdroj napájania:
- ochrana proti preťaženiu
- ochrana pred úplným vybitím akumulátora
- regulácia nabíjacieho prúdu akumulátora
- programovanie nastavení ústredne:
- lokálne – manipulátor, počítač s nainštalovaným softvérom PERFECTA Soft, pripojený ku portu RS?232 (TTL) ústredne
- vzdialene – počítač s nainštalovaným softvérom PERFECTA Soft, spájajúci sa s ústredňou cez GPRS
Vzdialená obsluha
GSM/GPRS Modul
Ústredne alarmov zo série PERFECTA sa vyznačujú možnosťou jednoduchej vzdialenej obsluhy a ľahkej konfigurácie vďaka zabudovanému modulu GSM/GPRS.
Riešenie umožňuje vzdialené programovanie systému z počítača s programom PERFECTA Soft a vzdialené ovládanie systému z telefónu s aplikáciou PERFECTA CONTROL - ozbrojenie a odzbrojenie systému, história udalostí atď. Vďaka GSM/GPRS modulu ústredňa PERFECTA 32-WRL disponuje tiež možnosťou vzdialeného monitorovania udalostí (môže byť tiež monitorované cez SMS alebo audio kanál).
Veľkou výhodou tohto systému je podpora dvoch SIM kariet. Použitie druhej karty výrazne zvyšuje výkon a spoľahlivosť prevádzky. Na minimalizáciu rizika sa odporúča použitie kariet od rôznych operátorov, čím sa zamedzí potenciálnym problémom zo strany poskytovateľa. Ústredňa umožňuje tiež monitorovanie prostriedkov na karte a informuje, keď sú blízko vyčerpania.
Perfecta Control
Veľkou výhodou systémov značky SATEL je bezplatná mobilná aplikácia, ktorá umožňuje pripojenie k ústredni alarmu. Aplikácia je veľmi jednoduchá a príjemná na použitie, má intuitívne užívateľské rozhranie a vysokú funkčnosť, čo z nej robí pohodlný nástroj na ovládanie systému.
Z úrovne aplikácie môže používateľ:
- Ozbrojovať a odzbrojovať celý systém alarmu, ako aj jednotlivé zóny
- Kontrolovať stav jednotlivých zón, vstupov/výstupov alarmu a tiež kontrolovať históriu udalostí
- Ovládať výstupy, teda obsluhovať pripojené zariadenia automatizácie, ovládať osvetlenie atď.
Aplikácia PERFECTA CONTROL realizuje notifikácie pomocou správ PUSH. Táto funkcia maximalizuje jednoduchosť ovládania a výrazne uľahčuje sledovanie udalostí v objekte, vďaka krátkym zvukovým signálom. Aplikácia beží na pozadí, čím je používateľ priebežne informovaný o stave systému, nezávisle na tom, či aktuálne používa telefón.
Programovanie a správa
PERFECTA Soft
Celý proces programovania je jednoduchý a intuitívny vďaka systému PERFECTA Soft. Vyznačuje sa pohodlným užívateľským rozhraním, ktoré umožňuje ľahké naprogramovanie ústredne PERFECTA 32-WRL, krok za krokom vedúc užívateľa ďalšími etapami. Je tiež veľkou výhodou pre skúsených inštalatérov, ktorí z jeho úrovne môžu rýchlo konfigurovať aj tie najpokročilejšie alarmové funkcie. Vďaka tomuto riešeniu môže inštalatér spravovať systém tromi spôsobmi:
- Káblovo, cez rozhranie RS-232 (vyžaduje použitie kábla USB-RS)
- Vzdialene, spojením sa bezdrôtovo cez modul GSM/GPRS
- z úrovne manipulátora PRF-LCD (umožňuje to rýchle zmeny základných funkcií)
Hlasové oznamy a možnosť počúvania
Ústredňa PERFECTA 32-WRL má tiež zabudovaný audio modul, na ktorý je možné definovať až 16 oznamov. Umožňuje to užívateľovi jednoduché a pohodlné ovládanie niektorých funkcií ústredne. Riešenie môže byť ešte viac intuitívne vďaka možnosti nahrania vlastných hlasových oznamov vo formáte WAV. Dodatočne, ak sa k ústredni pripojí mikrofón (napr. MIC-1), užívateľ môže "zavolať" na ústredňu a počúvať, čo sa deje v objekte.
Bezpečnosť a spoľahlivosť
Bezpečné, šifrované vzdialené pripojenie
Vďaka autorskej službe pre zostavenie pripojení od firmy SATEL nie je vzdialené pripojenie vystavené zásahom tretích osôb a poskytuje vysokú úroveň bezpečnosti. Systém zaručuje šifrovanú komunikáciu, ktorá umožňuje dôvernosť prenosu a výrazne zvyšuje spoľahlivosť prevádzky. Dodatočne služba zostavenia pripojení nevyžaduje externú IP adresu alebo vykonanie pokročilej konfigurácie siete.
Núdzový režim
V prípade výpadku elektrickej siete majú ústredne značky SATEL ochranu vo forme oloveno-kyselinových akumulátorov 12 V. Aby sa zabezpečilo správne fungovanie tohto systému, je potrebné správne zvoliť kapacitu akumulátora pre odber energie. Umožní to vhodne dlhý čas prevádzky v núdzovom režime. Takýto systém umožňuje výrazne zmenšiť riziko prevádzky systému a umožní minimalizovať riziká spojené s výpadkom siete. Na splnenie normy EN 50131 Grade 2 musí použitý akumulátor zaručovať prevádzku v núdzovom režime po dobu minimálne 12 hodín.

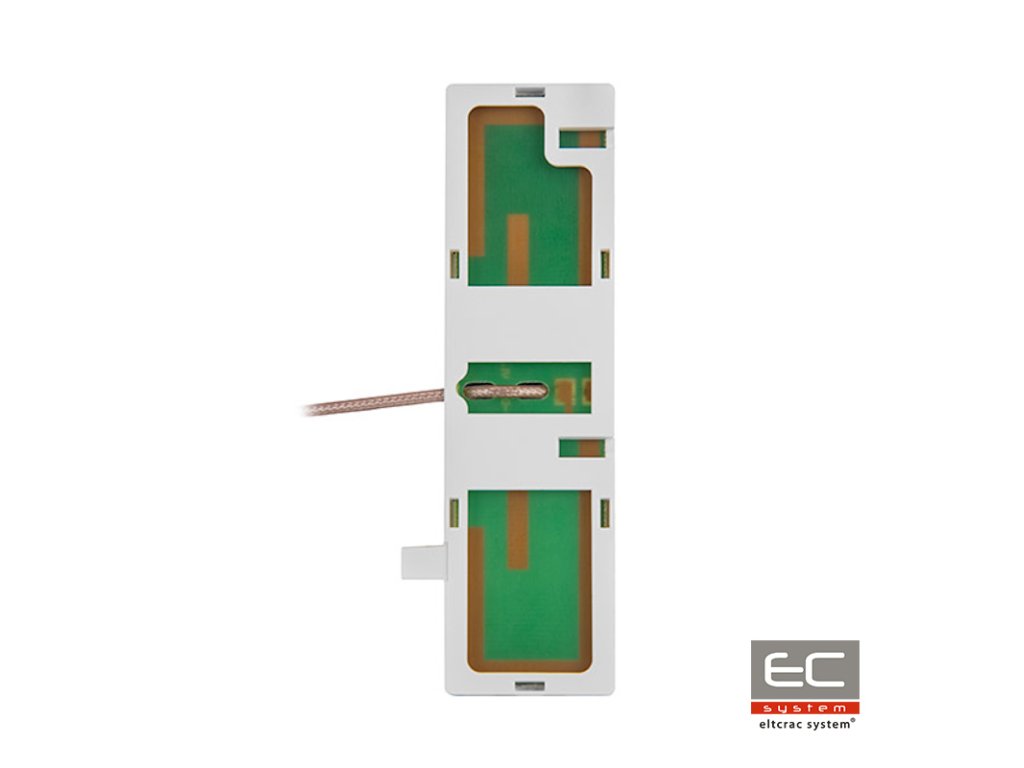

ANT-GSM-I - Dvojpásmová GSM anténa s IPX konektorom - SATEL
ANT-GSM-I je dvojpásmová anténa určená na prácu s ústredňami PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, VERSA Plus, INTEGRA 128-WRL, ako aj s modulmi GSM-X, INT-GSM a MICRA. Zariadenie pracuje na dvoch frekvenčných pásmach: 900/1800 MHz. Anténu možno umiestniť do krytov SATEL vyrobených z plastu, vybavených špeciálnym miestom určeným na montáž tohto typu zariadení (napr. OPU-2 B, OPU-3 P a OPU-4 P).
Vlastnosti antény:
- anténa 900/1800 MHz
- konštrukcia umožňujúca montáž v krytoch OPU-2 B, OPU-3 P a OPU-4 P

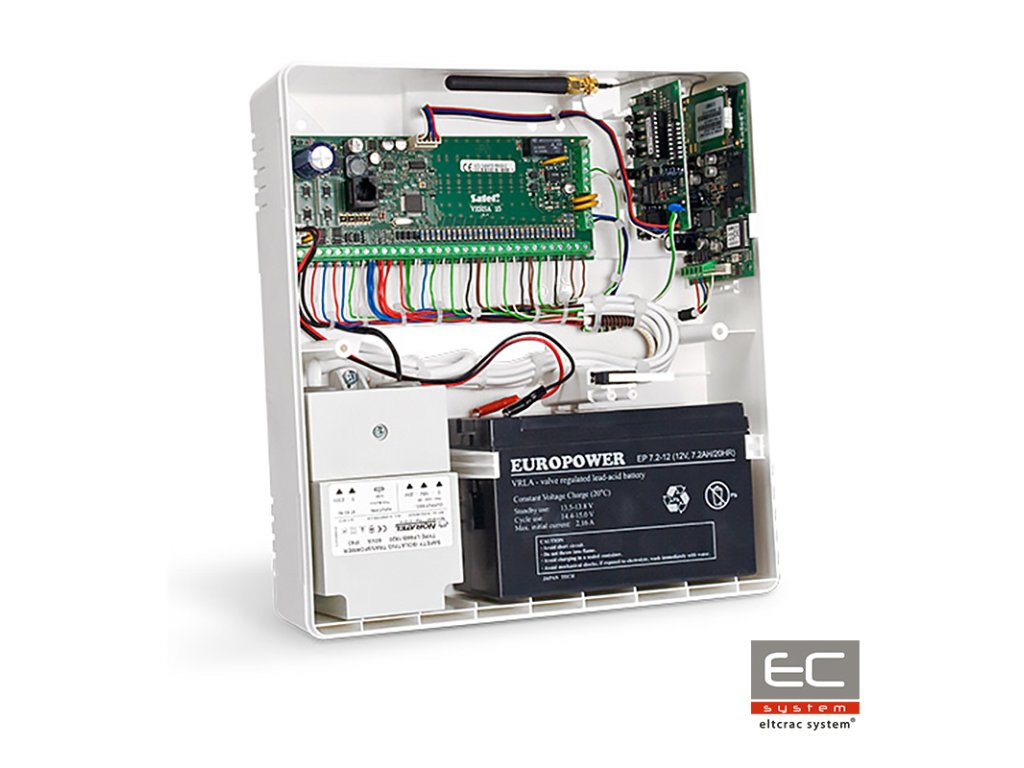

OPU-4 P - Kryt na základné dosky série VERSA, povrchová montáž - SATEL
Odolný povrchový kryt, vyrobený z polystyrénu v bielej farbe. Umožňuje montáž vo vnútri ústrední alarmov SATEL, rozširujúcich modulov, komunikačných modulov, kontrolerov a mnohých iných zariadení. Estetický vzhľad umožňuje použitie krytu v užívateľských miestnostiach, na viditeľnom mieste. Aby kryt zaberal menej miesta, je možné zabetónovanie základne do steny. OPU-4 P je vybavený dvojitou ochranou proti sabotáži: pred otvorením krytu a odtrhnutím od steny. V kryte sa taktiež nachádza miesto na montáž sieťových transformátorov 40 alebo 60 VA, môže tiež obsahovať podporný akumulátor 12 V s kapacitou 7 Ah. Nezablokuje ani neoslabený rádiový signál, vďaka čomu môžu byť vo vnútri umiestnené bezdrôtové zariadenia spolu s anténami.
Vlastnosti krytu:
- rozmery: 266 x 286 x 100 mm
- dvojitá ochrana proti sabotáži
- možnosť inštalácie bezdrôtových zariadení s anténami vnútri krytu
- miesto na transformátor: 40 alebo 60 VA
- možnosť montáže napájača APS-412 na miesto transformátora
- povrchová montáž
Prejdite do tabuľky kompatibility
Technická špecifikácia:
| PERFECTA 32-WRL |
| Hlasové oznamy | 16 |
| Pamäť udalostí | 3584 |
| Zóny | 2 |
| Časovače | 8 |
| Rozmery dosky elektroniky | 160 x 110 mm |
| Rozsah prevádzkových teplôt | -10…+55°C |
| Napätie napájania (±15%) | 18 V AC, 50-60 Hz |
| Prúdová odberka v pohotovostnom stave | 220 mA |
| Maximálna prúdová odberka | 240 mA |
| Hmotnosť | 115 g |
| Maximálna vlhkosť | 93±3% |
| Napätie hlásenia poruchy akumulátora (±10%) | 11 V |
| Napätie odpojenia akumulátora (±10%) | 10,5 V |
| Klasifikácia podľa EN50130-5 | II |
| Maximálny prúdový odber z akumulátora | 180 mA |
| Káblové programovateľné vstupy | 8 |
| Maximálny počet programovateľných vstupov | 32 |
Káblové programovateľné výstupy
| 4 |
Maximálny počet programovateľných výstupov
| 12 |
| Napájacie výstupy | 2 |
| Komunikačné zbernice | 1 |
| Manipulátory | do 4 |
| Úroveň bezpečnostného zabezpečenia podľa EN 50131 | Grade 2 |
| Nosnosť výstupu AUX | 500 mA/ 12 V DC |
| Odporúčaný transformátor | 40 VA |
| Používatelia | 15 |
| Nosnosť výstupu KPD | 500 mA / 12 V DC |
| Rozsah výstupných napätí | 10,5 V…14 V DC |
| Nabíjací prúd akumulátora | 500 mA |
| Výstupné napätie napájača | 12 V DC ±15% |
| Telefonické oznamovacie čísla | 8 |
| Výstupný prúd napájača | 2 A |
| Nosnosť nízkoprúdových programovateľných výstupov | 25 mA / 12 V DC |
| Nosnosť vysokoprúdových programovateľných výstupov | 1000 mA / 12 V DC |
| Prúdová odberka v pohotovostnom stave z akumulátora | 100 mA |
