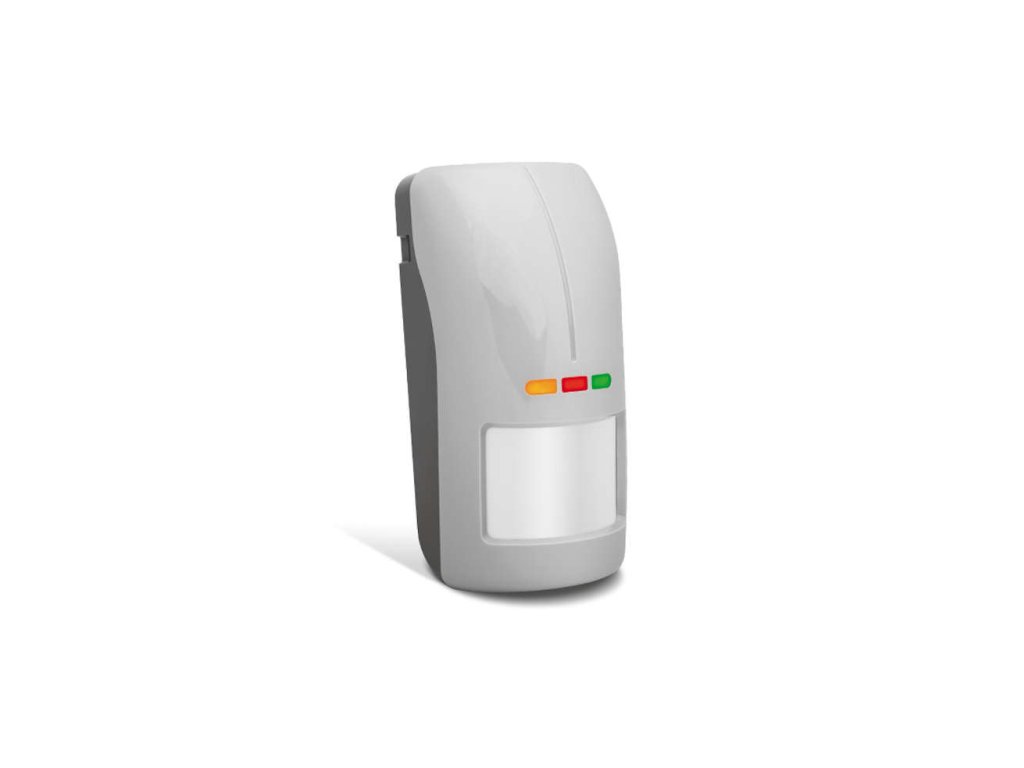

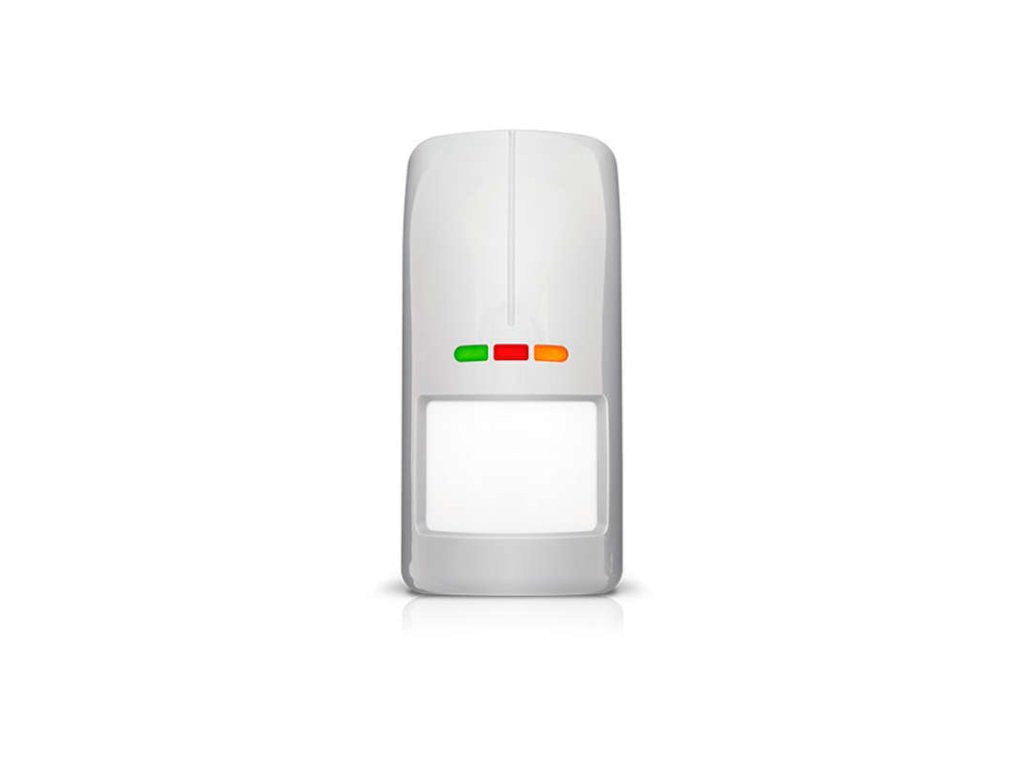

OPAL Pro GY - Digitálny duálny pohybový senzor, vonkajší (sivá farba) - SATEL

Podrobný popis

Digitálna duálna pohybová detektor, vonkajšia OPAL Pro GY - SATEL

---

Zvonkovná duálna pohybová detektor OPAL Pro GY, ideálne sa hodí na použitie ako vonku chránených budov, tak aj v interiéroch, kde sú ťažké alebo špecifické podmienky prostredia (napr. v halách, prístreškoch). Zariadenie je vybavené technológiou PIR a MW. Má tiež funkciu aktívneho antimaskingu IR (pre vnútorné použitie). Vďaka tomu zariadenie získalo certifikát zhody s vysokými bezpečnostnými požiadavkami Grade 3 určenými normou EN 50131. Detektor preto možno použiť aj na zabezpečenie interiérov objektov s vyšším rizikom: bánk, múzeí, klenotníctiev atď. OPAL Pro GY vďaka použitiu duálnej technológie v kombinácii s algoritmom autoadaptácie detektora na podmienky prostredia zaručuje vysokú odolnosť proti falošným poplachom a stabilné fungovanie v ťažkých poveternostných podmienkach, ako sú dážď, sneh, slnečné žiarenie a silné nárazy vzduchu. Zariadenie môže pracovať v teplote: od -40°C do +55°C. Všetky zmeny teploty okolitého prostredia sa automaticky kompenzujú.

Charakteristickou črtou detektora je veľký detekčný uhol až 100 stupňov a dosah presahujúci 15 metrov. Zariadenie tiež chráni oblasť nachádzajúcu sa pod detektorom, takže každá pokus o priblíženie vnikateľa k zariadeniu za účelom jeho poškodenia alebo zničenia bude detekovaná. Okrem toho je detektor OPAL Pro GY vybavený softvérom, ktorý zaisťuje jeho odolnosť voči pohybu malých domácich zvierat. Zariadenie má tiež súmrakový senzor, ktorý riadi výstup OC, umožňujúci jeho použitie aj v poplachových systémoch s domácou automatizáciou - bez potreby inštalovania ďalších súmrakových senzorov. Signál z nízkoúrovňového výstupu môže byť priamo dodaný na relé umiestnené v elektrickej rozvodnej skrini alebo na ovládač domácej automatizácie. Detektor OPAL Pro GY cez poplašnú ústredňu zo série INTEGRA môže tiež spolupracovať so systémom KNX. Funkcionalita detektora ponúka možnosť pohodlného a jednoduchého ovládania napr. roliet, vonkajšieho osvetlenia budovy, garážovej alebo príjazdovej brány, a k momentu aktivácie sa dá prispôsobiť pomocou presnej regulácie citlivosti. OPAL Pro GY má funkciu diaľkovej zmeny citlivosti všetkých detekčných trás a súmrakového senzora pomocou ovládača OPT-1, čo eliminuje potrebu viacnásobného otvárania krytu detektora na zmenu nastavení. Toto riešenie predstavuje veľké uľahčenie pre inštalatéra.

Pre výrobu krytu zariadenia bola použitá technológia dvojzložkového vstrekovania, v dôsledku čoho vznikla postrekotesná konštrukcia s triedou krytia IP54, zaisťujúca ochranu pred škodlivými atmosférickými javmi. Navyše je kryt odolný proti UV žiareniu a má vysokú mechanickú odolnosť. Na ďalšie zabezpečenie zariadenia pred zrážkami a nečistotami je možné detektor namontovať na ochranný kryt HOOD C (biely) alebo HOOD C GY (šedý). Detektor OPAL Pro GY je určený na montáž priamo na rovnú plochu. Ak chcete zariadenie nakloniť vertikálne alebo horizontálne, musíte použiť špeciálne držiaky zo sady BRACKET C

(biely) alebo

BRACKET C GY (šedý): uhlový alebo guľový. Detektor OPAL Pro je dostupný v dvoch farebných variantoch: biely

(OPAL Pro) a

šedý (OPAL Pro GY).

Vlastnosti detektora OPAL Pro GY:

d

• va detekčné trasy: PIR a mikrovlnná aktívny antimasking IR
realizovaný vo vnútorných aplikáciách
• vstavaný súmrakový senzor
umožňujúci používanie detektora v systémoch automatizácie
• konfigurácia citlivosti detekčných trás a citlivosti súmrakového senzora
pomocou tlačidiel na PCB
• postrekotesný
kryt z polykarbonátu s triedou krytia
• IP54 vstavaný prijímač signálu infračerveného ovládača OPT-1
• diaľková konfigurácia citlivosti detekčných trás a súmrakového senzora
pomocou ovládača OPT-1 bez potreby otvárania krytu detektora
• ochrana proti sabotáži
pred otvorením a odstránením z podložia
• digitálna kompenzácia teploty umožňujúca správnu prácu detektora v rozsahu teplôt od -40°C do +55°C
• možnosť práce v nepriaznivých poveternostných podmienkach
(dážď, sneh, hmla, silný vietor)
• vysoká odolnosť proti falošným poplachom
vďaka použitiu algoritmu autoadaptácie
• ochrana oblasti pod detektorom
• možnosť nezaznamenávania malých zvierat
(do 20 kg)
• nízka spotreba prúdu
• možnosť montáže priamo na rovnú plochu alebo s použitím dedikovaných držiakov zo sady BRACKET C:
• uhlový držiak: pevný uhol 45°
• guľový držiak: rozsah do 60° vo vertikálnej a do 90° v horizontálnej polohe

OPAL Pro - inovatívne vonkajšie duálne pohybové detektory

Duálne pohybové detektory OPAL

Pro sú zariadenia určené na detekciu pokusov o preniknutie cez vonkajšiu oblasť chráneného objektu.

Charakteristika detektorov OPAL Pro:

istota

• fungovania aktívny antimasking IR
• odolnosť proti zvieratám
• vysoká odolnosť voči nepriaznivým poveternostným podmienkam
• možnosť použitia v systémoch automatizácie budov vďaka zabudovanému súmrakovému senzoru
• možnosť výberu metódy montáže vďaka dedikovaným držiakom: guľovému a uhlovému
• pohodlná, diaľková konfigurácia citlivosti všetkých detekčných trás a súmrakového senzora pomocou ovládača OPT-1
(OPAL Plus)

Použitie

Detektory zo série

OPAL Pro

sú určené na vonkajšiu ochranu budov rôzneho typu a účelu. Okrem toho nájdu uplatnenie aj pri ochrane vo vnútri priemyselných objektov, kde sú ťažké alebo špecifické podmienky prostredia (napr. v halách, prístreškoch).

Detektor OPAL Pro

možno tiež použiť na realizáciu poplachových systémov s domácou automatizáciou. To umožňuje

súmrakový senzor, ktorým sú vybavené OPAL Plus a OPAL Pro. Ovládať možno priamo relé nachádzajúce sa v elektrickej rozvodnej skrini alebo ovládače automatizácie. Zariadenie môže prostredníctvom poplašnej ústredne zo série INTEGRA tiež spolupracovať so systémom KNX. Detektor OPAL Pro ponúka jednoduché a pohodlné ovládanie napr. roliet, vonkajšieho osvetlenia budovy, garážovej alebo príjazdovej brány, a k momentu aktivácie sa dá prispôsobiť pomocou presnej regulácie citlivosti.

Dosah fungovania

Charakteristickou črtou detektorov

OPAL Pro
je veľký detekčný uhol až
100 stupňov a dosah presahujúci 15 metrov. Zariadenie tiež chráni oblasť pod detektorom, takže každá pokus o priblíženie vnikateľa k zariadeniu za účelom jeho poškodenia alebo zničenia bude detekovaná. Softvér použitý v detektoroch OPAL Pro bol navrhnutý tak, aby pohyb malých domácich zvierat nespôsoboval falošné poplachy.

Odolnosť proti nepriaznivým poveternostným podmienkam

Detektory OPAL Pro

díky

použitiu technologie duálnej v kombinácii s algoritmom autoadaptácie detektora na podmienky prostredia zaisťujú vysokú odolnosť proti falošným poplachom a tým stabilné fungovanie v ťažkých poveternostných podmienkach, ako sú dážď, sneh, slnečné žiarenie a silné nárazy vzduchu. Zariadenia môžu pracovať v teplote: od -40°C do +55°C. Všetky zmeny teploty okolitého prostredia sa automaticky kompenzujú. Dlhodobé testy potvrdili odolnosť detektorov voči nepriaznivým poveternostným podmienkam.

Ochrana proti zamaskovaniu

OPAL Pro

je vybavený aktívnym

antimaskingom IR. Táto funkcia dokáže detekovať pokusy o natretie šošovky farbou alebo lakom, ako aj zakrytie materiálmi rôznej hrúbky, textúry a farby.

Konštrukcia detektora

Pre výrobu krytu detektora OPAL Pro

bola použitá technológia

dvojzložkového vstrekovania. Vďaka kombinácii polykarbonátu a termoplastického elastoméru vznikla postrekotesná konštrukcia s triedou krytia IP54 poskytuje ochranu elektroniky detektora pred javmi, ktoré môžu mať na ne destruktívny vplyv, vrátane dážď, sneh, hmla, alebo vlhkosť. Detektory OPAL Pro sú odolné proti UV žiareniu a majú vysokú mechanickú odolnosť.

Diaľková konfigurácia citlivosti Detektory

OPAL Pro

sú vybavené funkciou diaľkovej zmeny citlivosti všetkých detekčných trás a súmrakového senzora pomocou infračerveného ovládača OPT-1. Vďaka tomu je regulácia detektora pohodlná, nevyžaduje už viacnásobný prístup a otváranie jeho krytu. Ovládač napájaný batériou CR2032 vydrží na niekoľko tisíc regulácií.

Spôsoby montáže

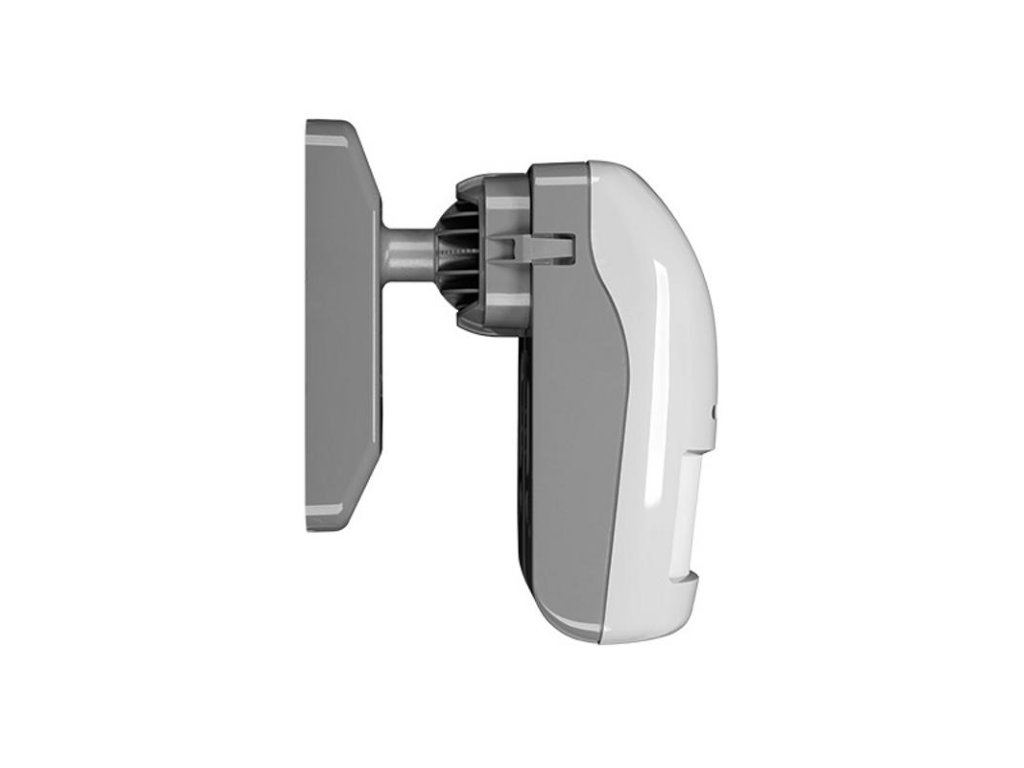

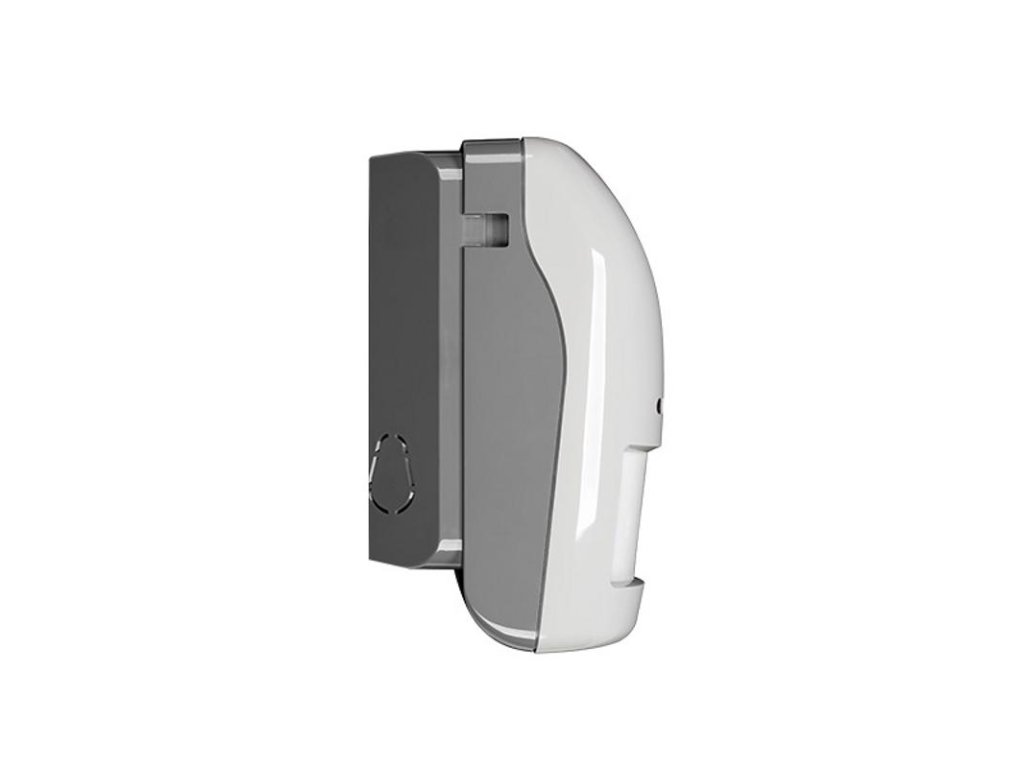

Konštrukcia detektora série OPAL umožňuje montáž priamo na rovnú plochu, napríklad v prípade, že sa využíva možnosť nezaznamenávania malých zvierat. Ak je však na zabezpečenie optimálneho pokrytia chránenej oblasti nutná montáž detektora v inom uhle, môžete využiť sadu dedikovaných držiakov BRACKET C. Guľový držiak poskytuje možnosť regulácie uhla naklonenia detektoru v dvoch rovinách: do 60° vo zvislej a do 90° v vodorovnej rovine. To uľahčuje nájdenie jeho optimálneho umiestnenia vzhľadom na chránenú oblasť. Ak však objekt vyžaduje nastavenie detektoru pevne pod uhlom 45° vzhľadom na stenu, môžete použiť uhlový držiak.

Pri zariadeniach inštalovaných na vonkajšej časti budov je dôležité zabezpečiť ich spoľahlivosť a zaručiť bezpečnosť. Z tohto dôvodu sú vyššie uvedené držiaky navrhnuté tak, aby kábel, ktorým je detektor pripojený k poplašnej ústredne, prechádzal v ich vnútri. Toto riešenie robí celú inštaláciu bezpečnou aj estetickou.

Ochranný kryt Na ďalšie zabezpečenie detektora pred zrážkami a nečistotami je možné použiť ochranný kryt

HOOD C

. Montáž krytu sa vykonáva priamo na kryt detektora pomocou dvoch príchytiek, bez použitia nástrojov.

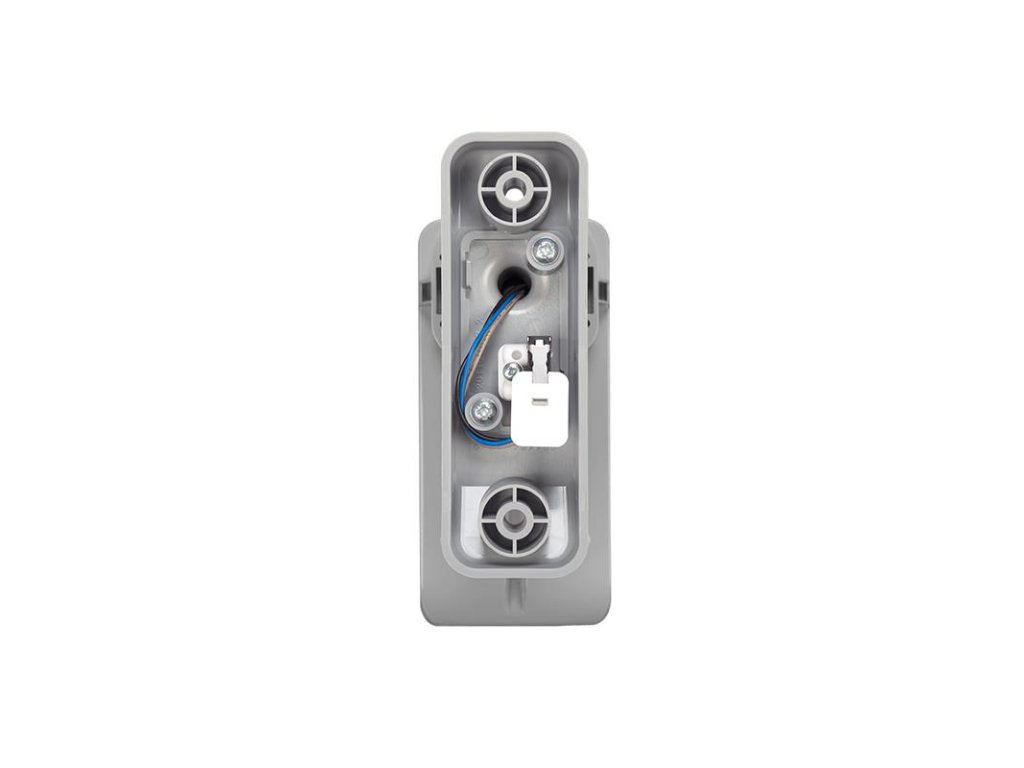

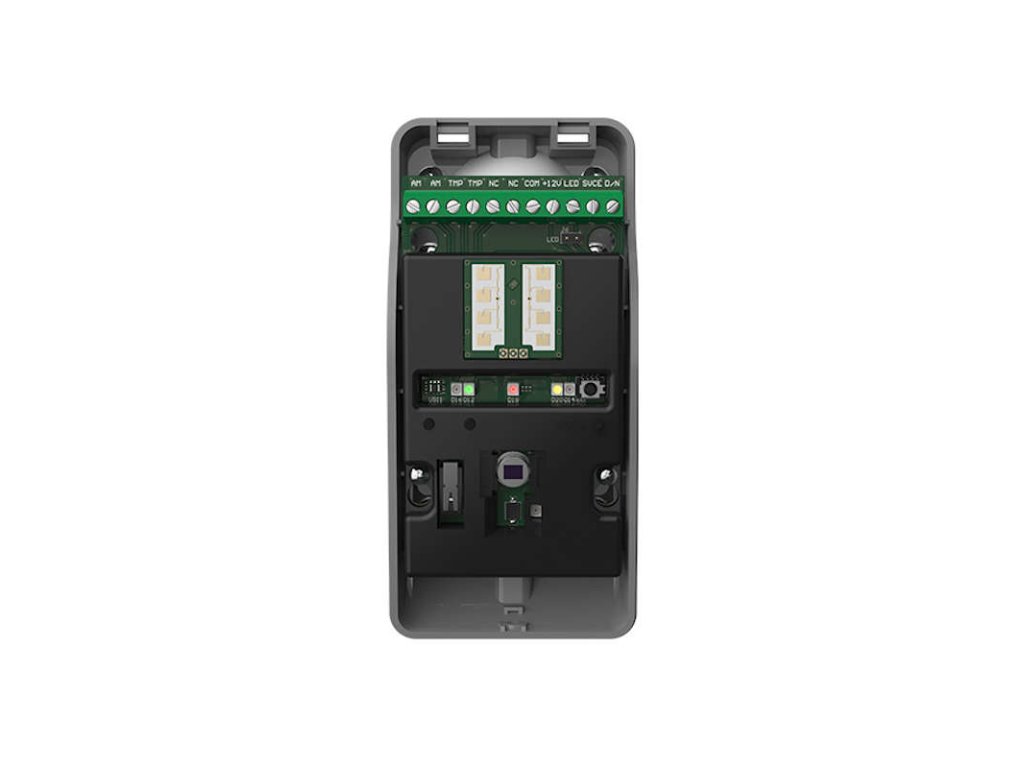

Ochrana proti sabotáži Detektory série OPAL sú vybavené dvoma sabotážnymi kontaktmi nachádzajúcimi sa na doske elektroniky a špeciálne navrhnutým kontaktom s možnosťou montáže v guľovom držiaku alebo na zadnej stene detektora (v prípade použitia uhlového držiaka). Toto riešenie zabezpečuje detektory pred otvorením a odtrhnutím od podložia bez ohľadu na to, ktorý držiak sa použije

Technické špecifikácie:

OPAL Pro GYDetekovateľná rýchlosť pohybuFrekvencia mikrovĺnČas spusteniaČas signalizácie alarmuOdporúčaná výška montážeTrieda krytia IPMaximálna záťaž kontaktov relé (rezistívna)Maximálna záťaž výstupu D/N (výstup typu OC)Napájacie napätie (±15%)Prúd odberu v pohotovostiNajvyšší odber prúduNormy vyhovujúceStupeň zabezpečenia podľaTrieda prostredia podľa EN50130-5Najvyššia úroveň vlhkosti Teplota práceRozmery dosky elektronikyHmotnosť (bez držiaka)

0,3...3 m/s
24 GHz
40 s
2 s
2,4 m
IP54
40 mA / 16 V DC
50 mA / 12 VDC
12 V DC
17 mA
30 mA
EN50131-1, EN 50131-2-4, EN50130-4, EN50130-5
Grade 2
IIIa
93±3%
-40 °C...+55 °C
65 x 138 x 58 mm
178 g
