BCS-U-SIP6436SR40-Ai2 - IP otočná kamera 4Mpx, 6.91-248.76mm, IR400m, 36x optický zoom, Ai - BCS Ultra

Podrobný popis

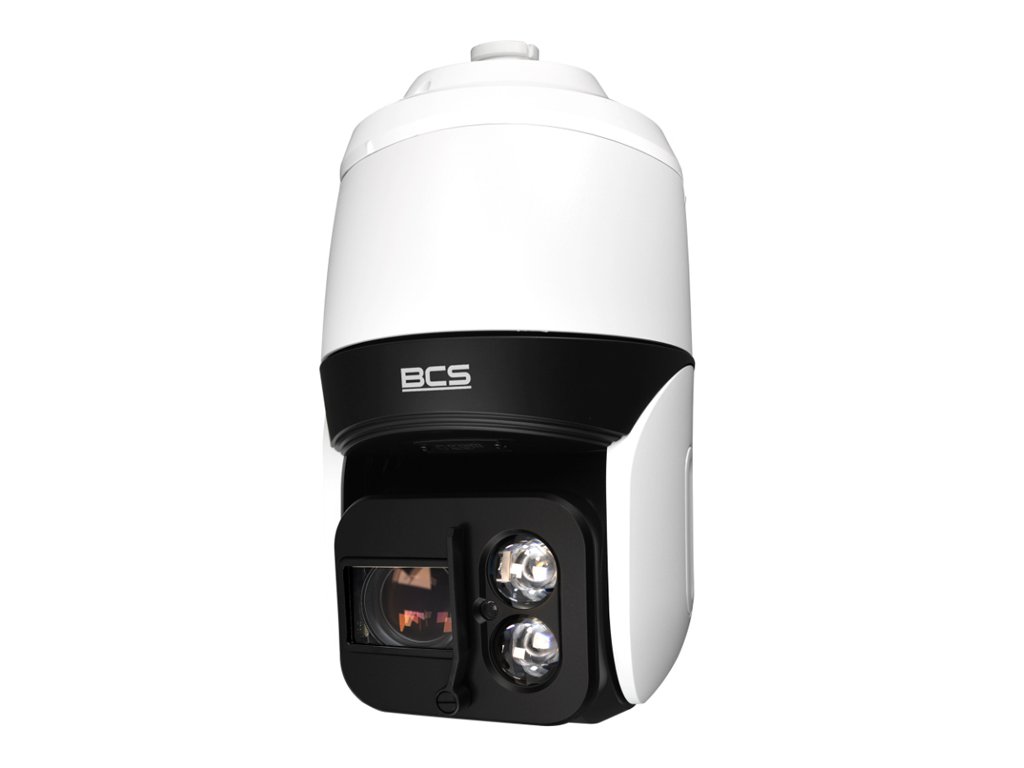

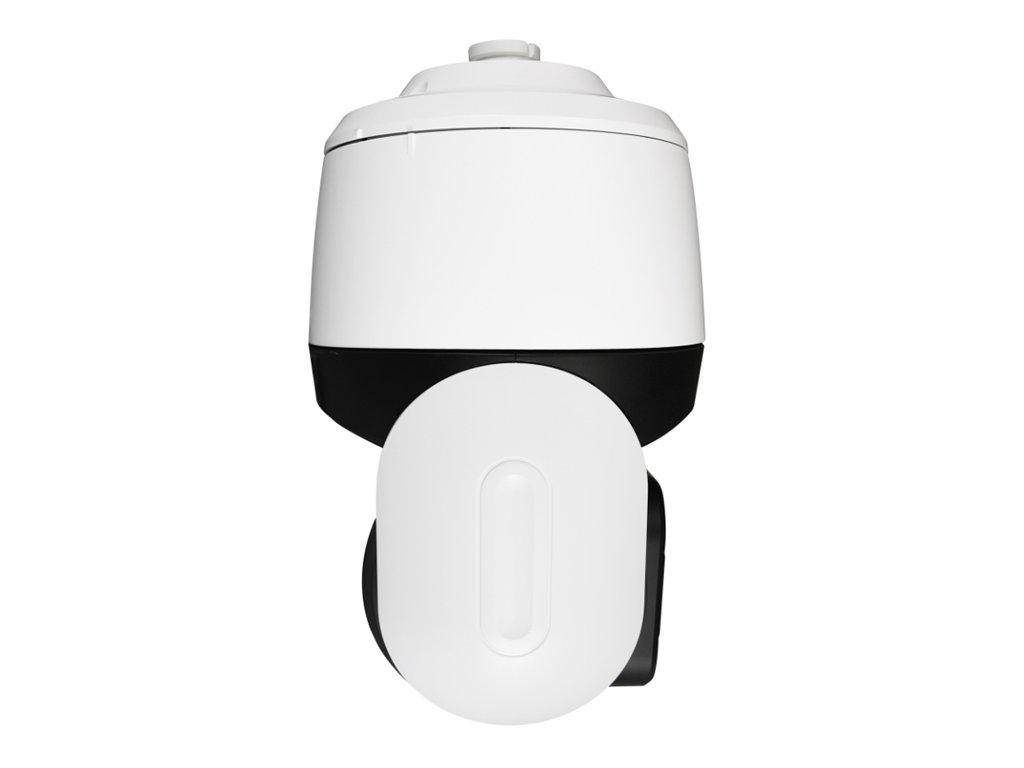

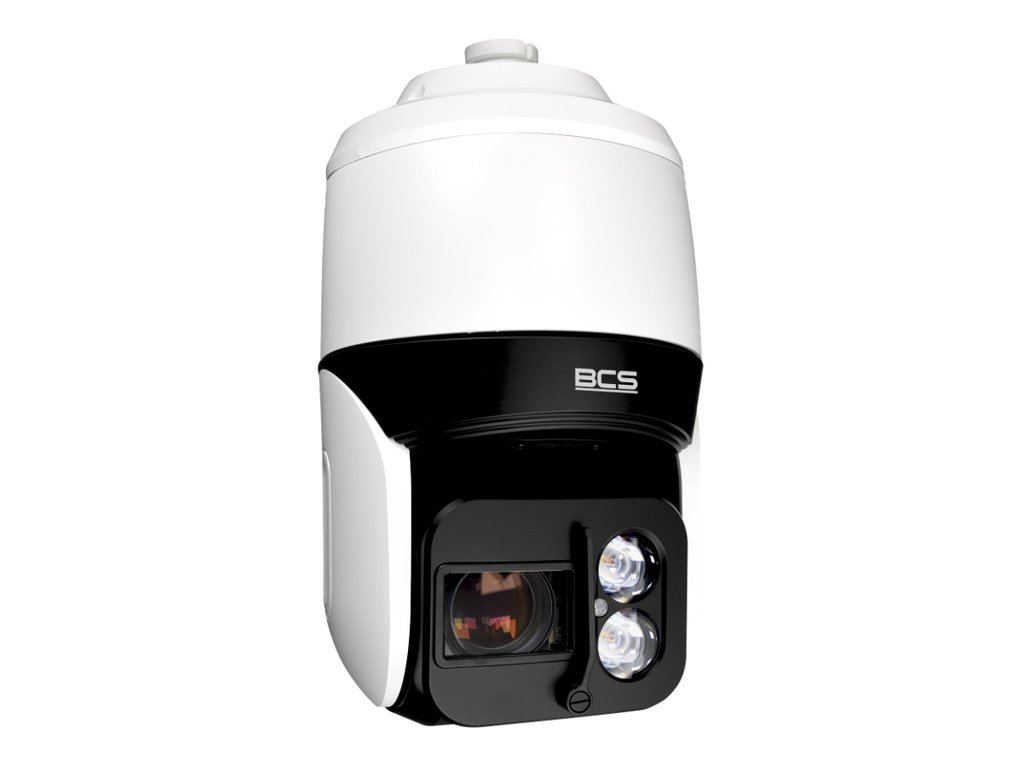

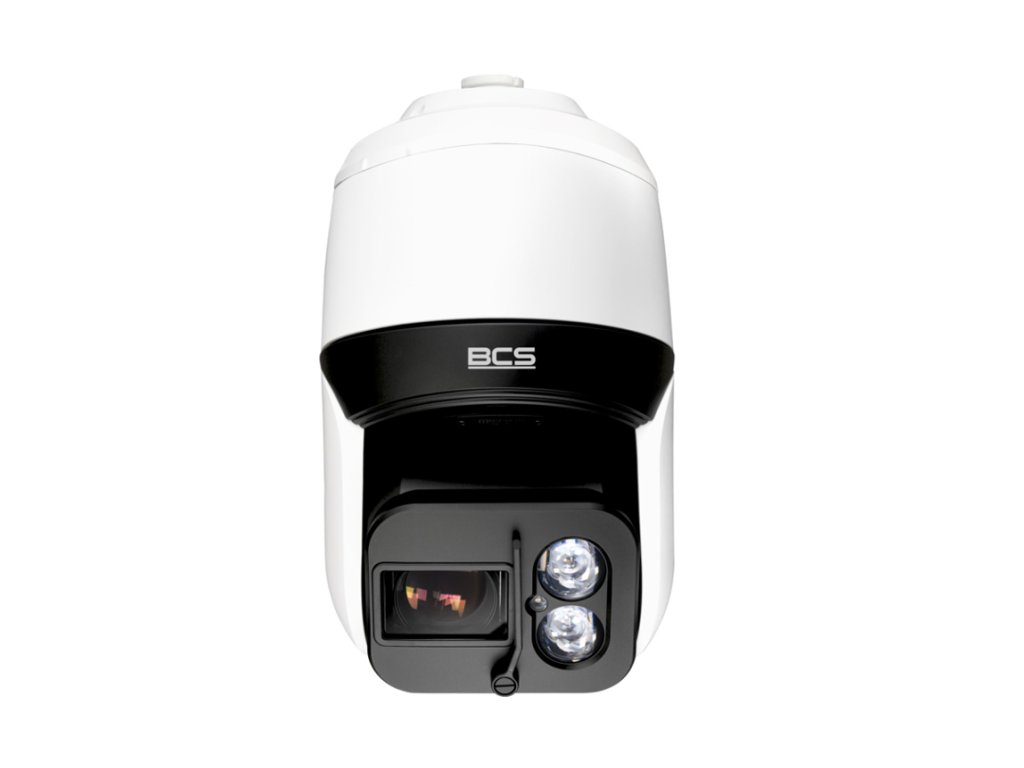

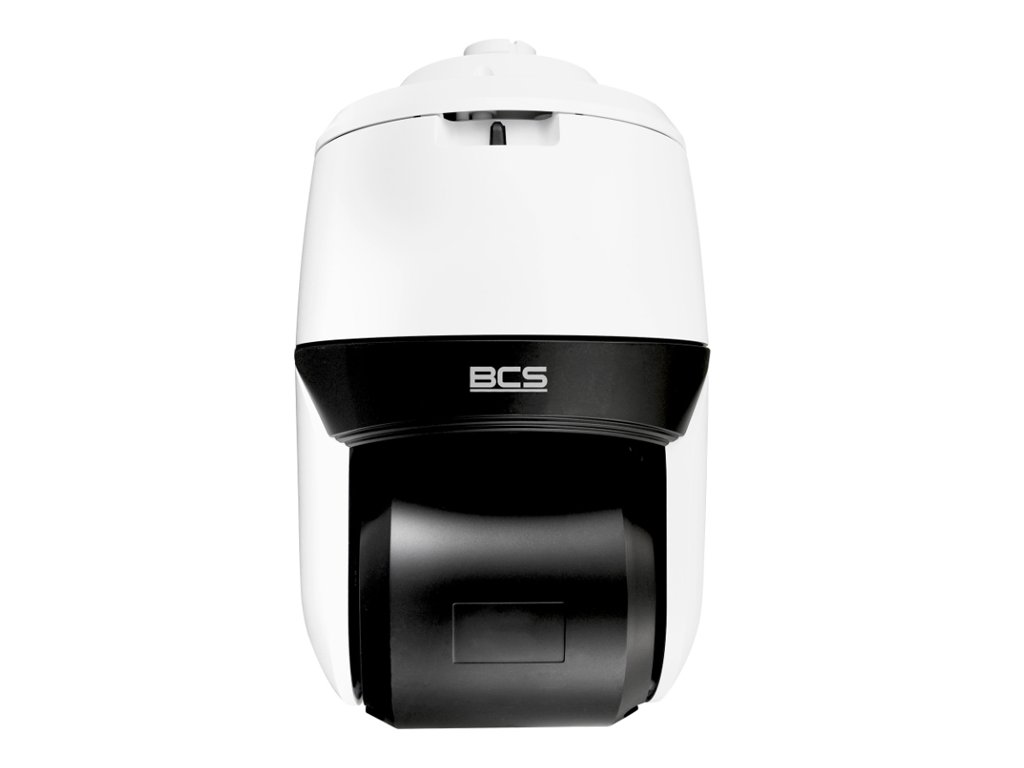

Kamera otáčavá IP BCS-U-SIP6436SR40-Ai2 - BCS Ultra

Model BCS-U-SIP6436SR40-Ai2 je otáčavá kamera z najnovšej série Ultra spoločnosti BCS , fungujúca v systéme IP s objektívom s variabilnou ohniskovou vzdialenosťou 6.91-248.76mm. Kamera má snímač 1/1.8” CMOS, ktorý pracuje v rozlíšení 2688×1520(4Mpx). Kompresia dát zariadenia funguje podľa štandardu H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funkcia WDR 120dB zvyšujúca dynamiku kamery extrahuje viac podrobností z kontrastného pozorovacieho plánu.

Zariadenie má tiež zabudovaný žiarič IR s dosahom do 400m. Kryt kamery bol navrhnutý v štandarde IP66, čo zabezpečuje jej úplnú ochranu pred vnikaním prachu a ochranu pred vnikaním vody a IK10 , ktorý chráni kameru pred mechanickým poškodením. Kamera je napájaná napätím 24V AC alebo cez PoE(802.3bt) trieda 8.

Veľkou výhodou tejto série je zhoda so zákonom NDAA(National Defense Authorization Act).

Vlastnosti PTZ:

• Rýchlosť PAN: 0.02°/s-240°/s(240°/s preset)
• Rýchlosť TILT: 0.02°/s~240°/s(240°/s preset)
• Rozsah PAN: 0°-360°
• Rozsah TILT: -10°-90° auto-flip
• Počet presetov: 256

Technické parametre:

• Snímač 1/1.8" CMOS
• Rozlíšenie: 2688×1520(4Mpx)
• Kompresia obrazu: H.265 / H.265+ / H.264 / H.264+ / MJPEG
• Objektív s variabilnou ohniskovou vzdialenosťou: 6.91-248.76mm

• IR osvetľovač: Áno, dosah do 400m
• Funkcie obrazu: AGC, AES, AWB, EIS, Defog
• Funkcia rozšírenej dynamiky: Áno, WDR 120dB
• Autotracking: Áno
• Optický zoom: Áno, 36x
• Vybrané inteligentné funkcie Ai: Vniknutie do oblasti, prekročenie čiary, klasifikácia objektu človek/vozidlo
• Audio vstup/výstup: 1/1
• Alarm vstup/výstup: 8/2
• Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
• Zhodnosť: ONVIF, NDAA
• SkyLight: Áno
• Slot microSD: Áno, karta do 512GB
• Stupeň krytia: IP66
• Stupeň mechanickej odolnosti: IK10
• Zabudovaný ohrev: Áno
• Prevádzková teplota: -40°C do +60°C
• Napájanie: 24V AC alebo PoE(802.3bt)
• Spotreba: max 54.2.3W
• Rozmery: 242mm×401.8mm
• Hmotnosť: 7.2 kg

Nastaviteľný uhol natáčania

Objektív s variabilnou ohniskovou vzdialenosťou 6.91-248.76mm

Použitý snímač CMOS v rozmere 1/1.8" palca a objektív s variabilnou ohniskovou vzdialenosťou 6.91-248.76mm umožňujú získať regulovaný uhol pozorovania od cca 61.8° do cca 2.4° horizontálne. Taká konštrukcia optiky kamery robí, že prezentovaný model je ideálny na realizáciu prehľadu všetkých udalostí v rámci pozorovanej scény. Zároveň vďaka vysokému rozlíšeniu snímača - 2688 x 1520p - zariadenie zabezpečuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok cez 36-násobný optický zoom.

Obr. 3 Porovnanie uhlov natáčania pre rôzne objektívy (so snímačom 1/2.8")

Napájanie cez PoE

Prenos dát a napájania jedným káblom

Priemyselná kamera BCS-U-SIP6436SR40-Ai2, rovnako ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC ako aj priamo cez skrutkový UTP kábel s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez switch alebo injector PoE.

Medzi výhody, ktoré vyplývajú z použitia štandardu PoE, patrí:

• skrátený čas a znižené náklady na inštaláciu vďaka zjednodušenej štruktúre kabeláže
• žiadna potreba inštalácie dodatočných napájacích zdrojov
• možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)

Obr. 4 Zásada činnosti napájania PoE

Efektívna kompresia dát

Štandard H.265/ HVEC

Nové modely sieťových kamier BCS Ultra využívajú na kompresiu video materiálu efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v odbore systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený v odpovedi na potrebu prenosu materiálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosovej linky. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo sa v systémoch monitoringu CCTV premieta na predĺženie času archivácie materiálu na disku, zvýšenie dostupnej priepustnosti prenosového kanála a predĺženie životnosti nosičov dát. Navyše, rozdiel v kvalite video materiálu pri kompresii H.265, v porovnaní s verziou H.264, je prakticky nezaznamenateľný.

Obr. 5 Rozdiely medzi výkonnosťou kompresie H.265 a H.254

Dôležité: režim kompresie v kamerách BCS-U-SIP6436SR40-Ai2 je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.

Diaľková správa a náhľad

Spojenie P2P a VMS

Realizácia pripojenia na sieť v kamere je možná prostredníctvom zabudovaného Ethernetového pripojenia (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a živý náhľad a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB Server'a, určeného programu VMS alebo mobilnej aplikácie na zariadenia so systémom Android alebo iOS. Séria BCS Line využíva na diaľkové pripojenie nasledujúce platformy:

• Program VMS; BCS Manager alebo Smart PSS - špeciálne softvér na správu vizuálneho monitorovania, umožňujúci pokročilé úpravy celého systému, synchronizované prehrávanie nahrávok a spravovanie parametrov detekcie udalostí a inteligentnej analýzy obrazu.
• Webový prehliadač WEB - umožňuje rýchlu úpravu pripojenia s využitím IP adresy zariadenia, poskytujúc prístup k úplnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používanie prehliadača Internet Explorer, ktorý podporuje tzv. plugin Active-X, nevyhnutný na získanie video streamu z kamery.
• Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, umožňujúca živý náhľad, prehrávanie nahrávok a prijímanie upozornení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie prostredníctvom cloudu P2P, čo eliminuje potrebu preposielania IP adries na routeri.

Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, ktorá umožňuje pripojenie kamier k rekordérom NVR a VMS programom iných výrobcov.
