Podrobný popis

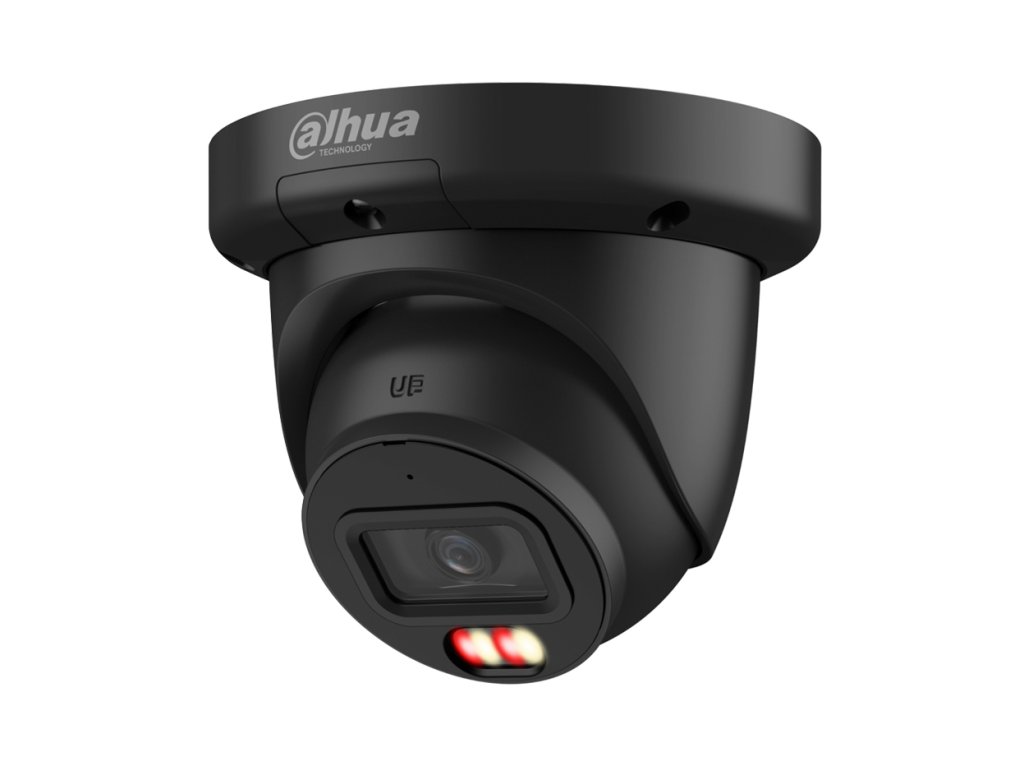

Kamera kopulová IP IPC-HDW3649QM-S-IL BLACK DAHUA
Tento model je kopulová kamera pracujúca v systéme IP s objektívom pevnom ohnisku 2.8 mm. Kamera má snímač 1/2.7” progresívny CMOS, ktorý pracuje v rozlíšení 3288 x 1850 px. Kompresia dát kamery funguje v štandarde H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia WDR 120dB výrazne zlepšujúca dynamiku kamery vyťažuje väčšie množstvo detailov z kontrastného pozorovacieho plánu. Zariadenie má tiež zabudované infračervené osvetlenie IR a LED s dosahom účinnosti do 30m. Okrem toho má zariadenie funkcie 3D-DNR, ROI, AGC, AWB, BLC/HLC, ktoré prispôsobujú činnosť kamery aktuálnym podmienkam a výrazne zlepšujú kvalitu obrazu. Kryt kamery je vyrobený v štandarde IP67. Kamera je napájaná napätím 12V DC /PoE.
Technické parametre:
- Senzor: 1/2.7" PS CMOS
- Rozlíšenie: 6Mpx (3288 x 1850)
- Objektív: 2.8mm
- Uhol pohľadu: H: 110 °
- Infračervené osvetlenie: 30m
- Biele osvetlenie: 30m
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Inteligentná analýza obrazu: WizSense - perimetrová ochrana, SMD 4.0, AI SSA, IVS
- Zabudovaný mikrofón: Áno
- Konfigurácia a diaľkové ovládanie: softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
- Slot microSD: Áno, do 256Gb
- Trieda krytia: IP67
- Spotreba energie: max. 9.5 W
- Rozmery: 105.5 mm × ?122.0 mm
- Váha: 0.53kg
- Napájanie: 12V DC / PoE
Široký uhol nahrávania
Objektív 2.8mm
V kamerách sa využíva snímač CMOS vo veľkosti 1/2.7 palca a objektív s pevným ohniskom 2.8mm umožňuje dosiahnuť široký pozorovací uhol až do približne 110° na horizontále. Tak široký pozorovací uhol robí prezentovanú kameru ideálnou na sledovanie a nahrávanie všetkých udalostí v monitorovanej oblasti.
Modely s širokým uhlom, ktoré majú objektív s pevným ohniskom 2.8mm, sú najčastejšie používané verzie kamier v inštaláciách priemyselnej televízie kvôli ich univerzalite a vysokej kvalite dodávaného videozáznamu.
Obrázok 1 Porovnanie uhlov nahrávania pre rôzne objektívy (prie snímači 1/2.8")
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera IPC-HDW3649QM-S-IL BLACK využíva dve metódy napájania - klasicky cez zásuvku 12VDC alebo priamo cez skrútenú dvojicu UTP za použitia technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez switch alebo injector PoE. Medzi výhody plynúce z použitia štandardu PoE patrí:
- skrátenie času a nákladov na inštaláciu vďaka zjednodušenému štruktúrovanému kabeláži
- nepotrebnosť inštalovať dodatočné napájacie zdroje
- možnosť napájania kamier na vzdialenosť až do do 250m (režim EXTEND)
Obrázok 2 Napájanie a prenos obrazu v technológii PoE
Diaľková konfigurácia a ovládanie
P2P pripojenie cez cloud
Na pripojenie k sieti kamera využíva štandardné Ethernet rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu prevádzky, modifikáciu parametrov obrazu a živé sledovanie a prehrávanie záznamov (kamery so slotom microSD). Samotné pripojenie môže byť realizované na troch rôznych platformách:
- program Smart PSS, DSS Express, DSS PRO - špeciálny softvér na správu video monitoringu, ktorý umožňuje pokročilé modifikácie celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač WEB - umožňuje rýchle nadviazanie spojenia pomocou adresy IP kamery, pričom zabezpečuje prístup k plnej funkčnosti zariadenia. Pre systémy Dahua sa odporúča používať prehliadač Internet Explorer.
- mobilná aplikácia iDMSS / gDMSS - mobilná platforma pre systémy iOS a Android, ktorá poskytuje možnosť živého sledovania, prehrávania záznamov a prijímania upozornení na udalosti v rámci systému. Platforma DMSS využíva pripojenie cez cloud, čo eliminuje potrebu presmerovania portov na routeri
Využitie cloudu na nadviazanie pripojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom k internetu - ako na mobilných, tak na pevných zariadeniach (PC, Laptop).
Efektívna kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier DAHUA využívajú efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu video materiálov vo vysokej kvalite (4K) bez nadmerného zaťaženia prenosového kanála. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu šírky pásma, čo v systémoch CCTV vedie k predĺženiu doby archivácie materiálu na disku, zvýšeniu dostupnej šírky pásma sieťového spojenia a predĺženiu životnosti dátových nosičov. Navyše, rozdiel v kvalite video materiálu s kompresiou H.265, v porovnaní s verziou H.264, je prakticky nepozorovateľný.
Dôležité: režim kompresie v kamere IPC-HDW3649QM-S-IL-BLACK sa môže slobodne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Technická špecifikácia:
| IPC-HDW3649QM-S-IL BLACK |
| Kamera |
| Senzor | 1/2.7" Progresívny sken CMOS |
Systém skenovania
| Progresívny |
| Maximálne rozlíšenie | 3288 x 1850 |
| Citlivosť | 0.005 lux@F1.4 (Farba, 30 IRE)
0.0005 lux@F1.4 (B/W, 30 IRE)
0 lux (Osvetľovač zapnutý) |
Pomer S/N
| >56dB |
| Závierka | 1/3 s–1/100000 s |
| Objektív | 2.8mm |
| Uhol pohľadu | H: 110° |
| Infračervené osvetlenie | Áno, IR 30m |
| Biele osvetlenie | Áno, 30m |
| Infračervený filter | Mechanický ICR |
Rozlíšenie
| 6M (3288 × 1850/3200 × 1800); 5M (2960 × 1668/2880
× 1620); 4M (2688 × 1520/2560 × 1440); 3M (2304×
1296); 1080p (1920 × 1080); 720p (1280 × 720); D1 (704× 576/704 × 480); VGA (640 × 480); CIF (352 × 288/352× 240) |
| Kompresia | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
Rýchlosť hlavného streamu
| 3288 × 1850@(1–25/30 fps) |
| Bitrate | H.264: 3 kbps–16384 kbps;
H.265: 3 kbps–16384 kbps |
| |
| AGC | Áno |
AWB (biely vyváženie)
| Auto/prírodné/lampy na ulici/exteriér/manuálne/regionálne prispôsobenie |
| BLC | Áno |
| HLC | Áno |
| ROI | Áno |
| Široký dynamický rozsah | Áno, WDR 120dB |
| Funkcie regulácie obrazu | 3D DNR; Zrkadlo/flip (0°, 90°, 180°, 270°) |
Detekcia pohybu
| 4 oblasti (úprava: veľkosť, poloha, citlivosť, prah) |
Chránené zóny
| 4 oblasti (úprava: veľkosť, poloha) |
| Zabudovaný mikrofón | Áno |
| Inteligentné funkcie Wizsense |
| IVS | Prekročenie čiary, vniknutie do oblasti, klasifikácia objektu človek/vozidlo |
Rýchly výber
| Áno |
| AI SSA | Áno |
| SMD 4.0 | Áno, filtrovanie falošných poplachov |
| Sieť |
| Pripojenie k sieti | RJ-45 (10/100 Base-T) |
| Protokoly | IPv4, IPv6, HTTP, TCP, UDP, ARP, RTP, RTSP, RTCP, RTMP, SMTP, FTP, SFTP, DHCP, DNS, DDNS, QoS, UPnP, NTP, Multicast, ICMP, IGMP, NFS, Samba, PPPoE, SNMP |
| Kompatibilita | ONVIF (Profile S); CGI; P2P; Genetec |
| Používatelia | 20 (prihlásených súčasne) |
Mobilné systémy
| iOS, Android |
Webový server
| Zabudovaný |
| Všeobecné |
| Trieda krytia | IP67 |
| Napájanie | 12V DC, PoE (802.3af) |
Spotreba energie
| <9.5W |
| Prevádzková teplota | -40 °C do 60 °C |
| Materiál krytu | Kov |
| Rozmery | 105.5 mm × ?122.0 mm |
| Váha | 0.53 kg |
