Podrobný popis

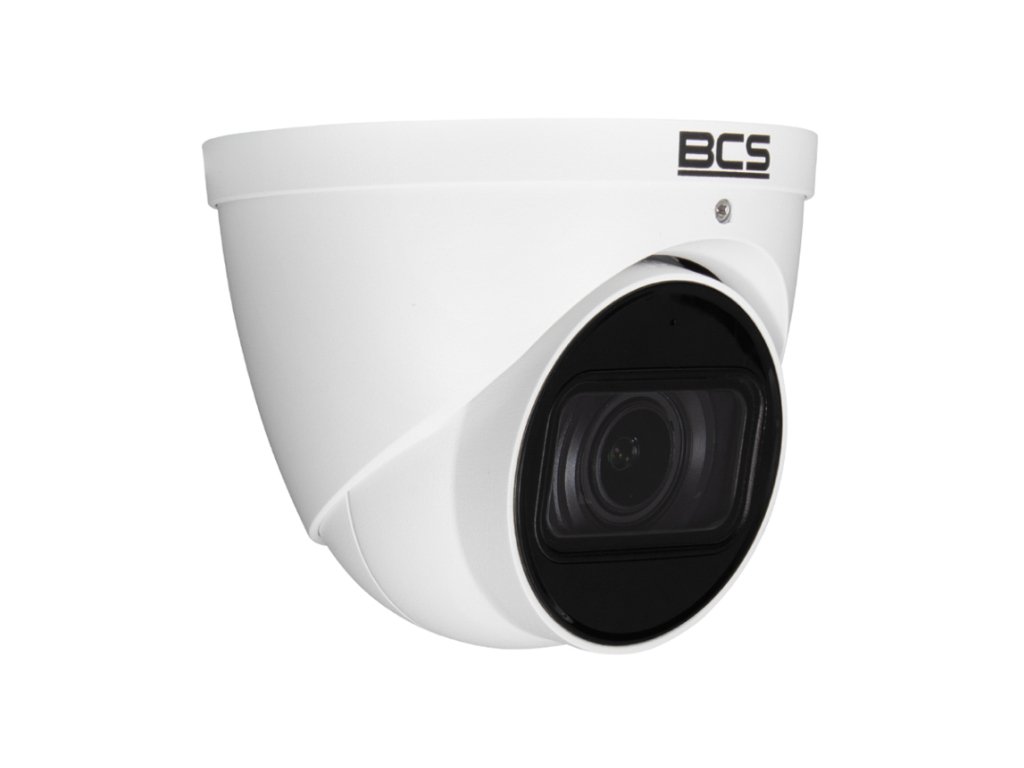

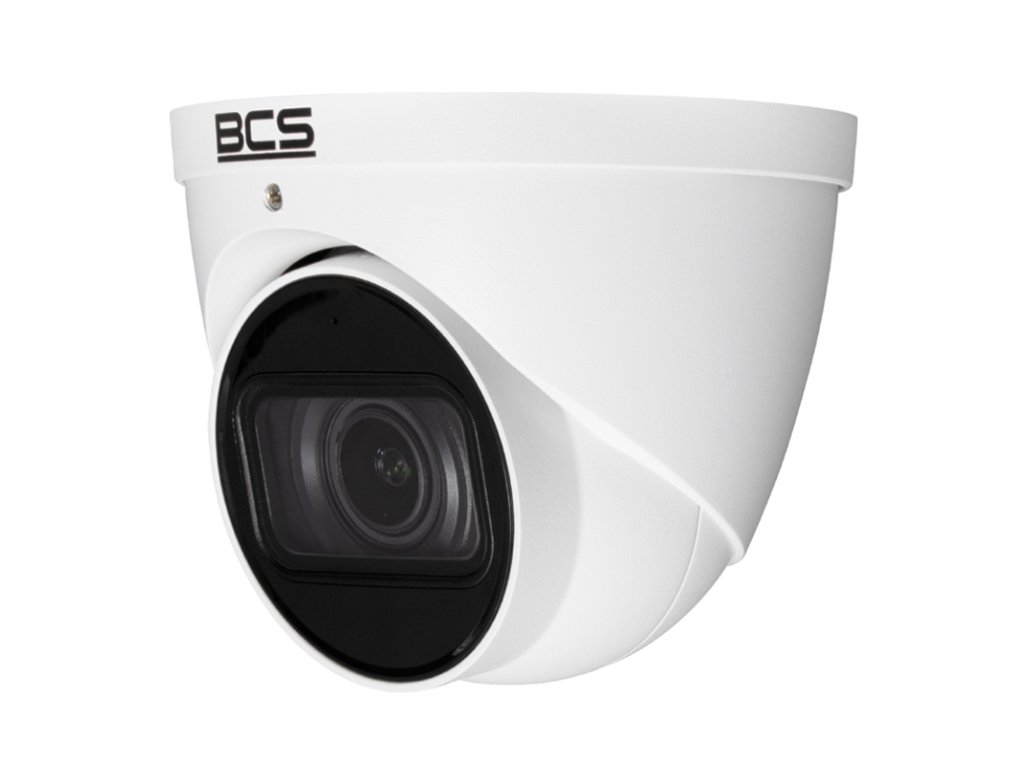

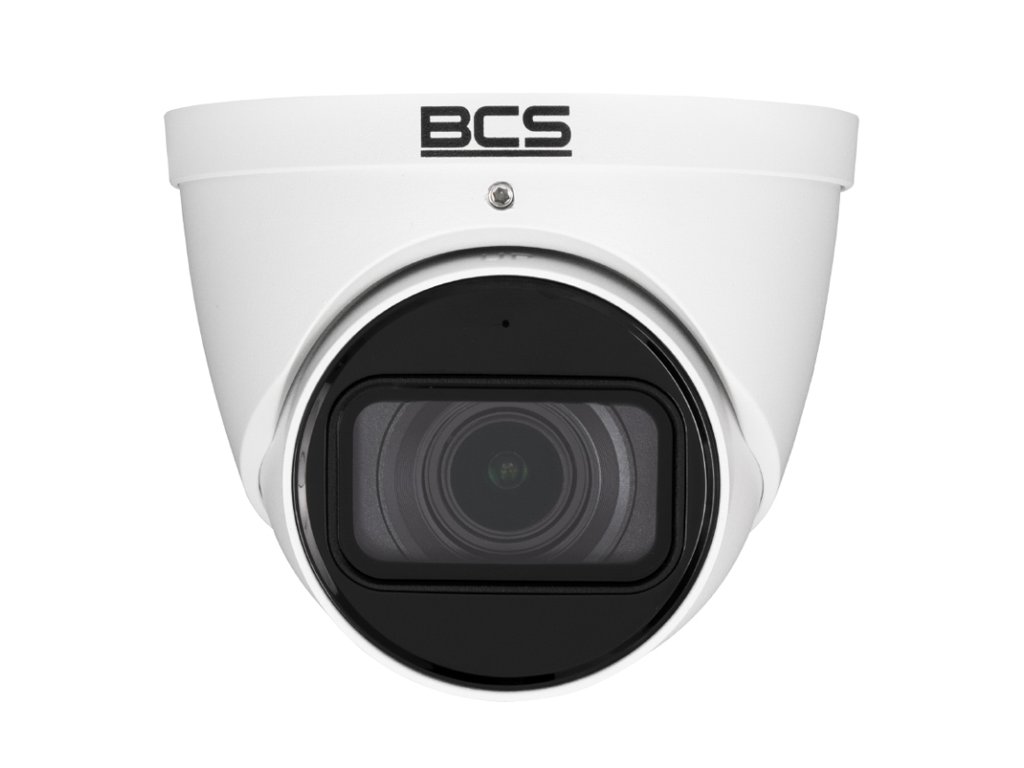

Kamera kupolová IP BCS-L-EIP55VSR4-Ai1 - BCS
Model BCS-L-EIP55VSR4-Ai1 je kamera pracujúca v systéme IP s variabilným ohniskom 2.7-13.5mm. Kamera má snímač 1/2.7” CMOS, ktorý pracuje v rozlíšení 2960×1688(5Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG. Funkcia WDR 120dB zlepšujúca dynamiku kamery extrahuje väčšie množstvo detailov z kontrastného pozorovacieho plánu.
Zariadenie má tiež vstavaný IR žiarič IR s dosahom až do 40m. Kryt kamery bol vytvorený v štandarde IP67 , čo zabezpečuje jej úplnú ochranu proti prieniku prachu a ochranu pred vnikaním vody. Kamera je napájaná napätím 12V DC alebo prostredníctvom PoE (802.3af).
Technické parametre:
- Snímač 1/2.7" CMOS
- Rozlíšenie: 2960×1688(5Mpx)
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Variabilné ohnisko: 2.7-13.5mm
- IR osvetľovač: Áno, dosah do 40m
- Funkcie obrazu: AGC, AES, AWB, BLC, HLC, 3D DNR, EIS, Defog
- Funkcia rozšírenej dynamiky: Áno, WDR 120dB
- Vybrané inteligentné funkcie Ai : Vtrhnutie do oblasti, prekročenie línie, klasifikácia objektu človek/vozidlo
- SMD: Áno, SMD 4.0
- Vstavaný mikrofón: Áno
- Obsluha: Webové služby, CMS BCS Manager (Windows/Linux/MAC), mobilná aplikácia (iOS, android)

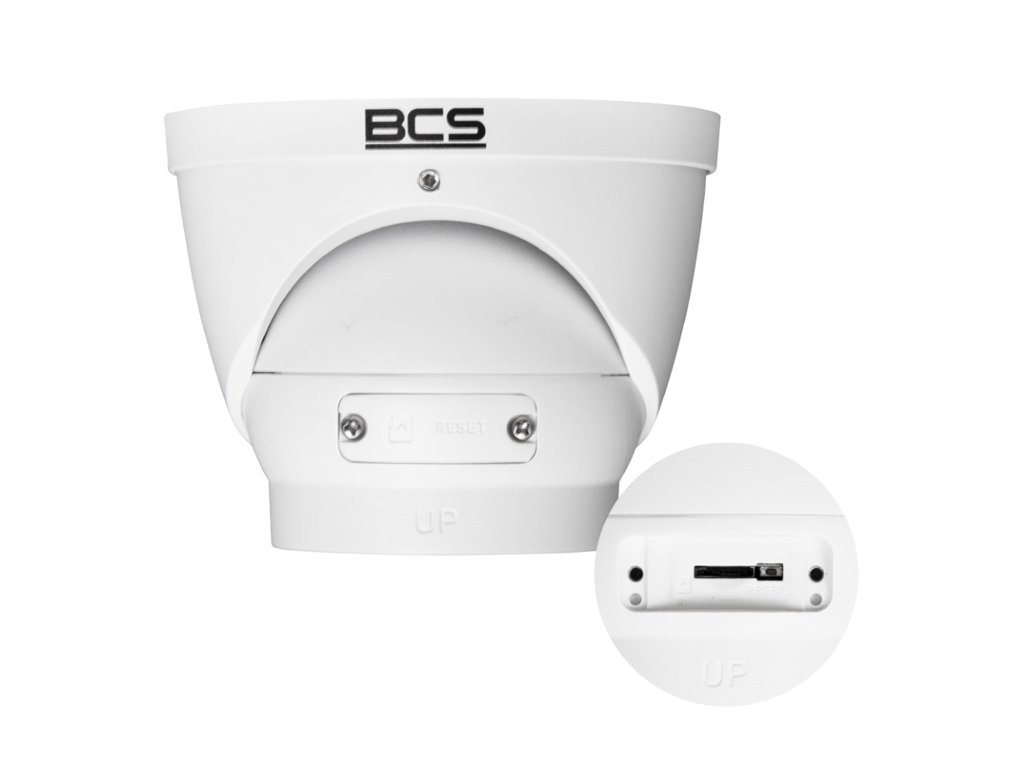

- Slot microSD: Áno, karta do 256GB
- Klasifikácia krytia: IP67
- Prevádzková teplota: -30°C do +60°C
- Napájanie: 12V DC alebo PoE(802.3af)
- Hmotnosť: 0.75 kg
- Rozmery: ?122×108.3mm
Regulovateľný uhol nahrávania
Variabilné ohnisko 2.7-13.5mm
Použitý snímač CMOS v kamere BCS o veľkosti 1/2.7" palca a objektív s variabilným ohniskom 2.7-13.5mm umožňujú získať regulovateľný uhol pozorovania od približne 99° do približne 28° vodorovne. Takáto konštrukcia optiky kamery robí tento model ideálnym na realizáciu prehľadu udalostí na pozorovanej scéne. Zároveň vďaka vysokému rozlíšeniu čipu - 2960 x 1688p - zariadenie poskytuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu záznamov prostredníctvom 16-násobného digitálneho zoomu.
Obr. 3 Porovnanie uhol nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera BCS-L-EIP55VSR4-Ai1, rovnako ako väčšina moderných IP kamier, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo prostredníctvom krútenej dvojlinky UTP s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez switch alebo injector PoE.
Medzi výhody plynúce z aplikácie štandardu PoE patrí:
- skrátený čas a znižené náklady na inštaláciu vďaka zjednodušenému usporiadaniu káblov
- žiadna potreba inštalovať dodatočné napájacie zdroje
- možnosť napájania kamier na vzdialenosť až až 250m (režim EXTEND)
Obr. 4 Zásada fungovania napájania PoE
Účinná kompresia dát
Standard H.265/HVEC
Nové modely sieťových kamier BCS Line používajú na kompresiu video materiálu účinný kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti systémov priemyselného dohľadu ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu materiálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosovej linky. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobné úspory šírky pásma, čo sa v systémoch monitorovania CCTV premieta do predĺženia doby archivácie materiálu na disku, zvýšenia dostupnej šírky pásma prenosového spojenia a predĺženia životnosti nosičov dát. Čo viac, rozdiel v kvalite video materiálu pri kompresii H.265, v porovnaní s verziou H.264, je prakticky nepostrehnuteľný.
Obr. 5 Rozdiely medzi účinnosťou kompresie H.265 a H.254
Dôležité: režim kompresie v kamere BCS-L-EIP55VSR4-Ai1 je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Diaľková obsluha a prehľad
P2P a VMS pripojenie
Realizácia pripojenia na sieť v kamere je možná prostredníctvom vstavaného Ethernet pripojenia (self-adaptive). Toto pripojenie umožňuje konfiguráciu prevádzky, modifikáciu parametrov obrazu a živý náhľad a prehrávanie záznamov (kamery s slotom microSD) z úrovne rozhrania WEB Server'a, venovaného programu typu VMS alebo mobilnej aplikácie na zariadeniach so systémom Android alebo iOS. Séria BCS Line využíva na vzdialené pripojenie nasledujúce platformy:
- Program VMS; BCS Manager alebo Smart PSS - venovaný softvér na správu video dohľadu, ktorý umožňuje pokročilé úpravy celého systému, synchronizované prehrávanie záznamov a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
- Webový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia prostredníctvom adresy IP zariadenia, poskytujúc prístup k plnej funkčnosti zariadenia. Pre systémy BCS je odporúčané používať prehliadač Internet Explorer, ktorý podporuje takzvaný plugin Active-X, potrebný na získanie video streamu z kamery.
- Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, poskytujúca možnosť živého prehľadu, prehrávania záznamov a prijímania upozornení na udalosti v rámci systému. Mobilná platforma BCS využíva pripojenie prostredníctvom cloudu P2P, čo eliminuje potrebu presmerovania IP adries na routeri.
Dôležitou vlastnosťou kamier BCS zo série Line je kompatibilita s otvoreným protokolom ONVIF, umožňujúcim pripojenie kamier k rekordérom NVR a programom VMS iných výrobcov.
Technická špecifikácia:
| BCS-L-EIP55VSR4-Ai1 |
| Kamera |
| Snímač | 1/2.7” CMOS |
Systém skenovania
| Pokrokové skenovanie |
| Max. rozlíšenie | 2960 x 1688(5Mpx) |
| RAM/ROM | 512MB/128MB |
| Citlivosť | 0.005Lux(Color,F1.5,30IRE),0.0005Lux(B/W,F1.5,30IRE) 0Lux(IR) |
Pomer S/N
| 56dB |
| Závierka | Auto / manuálne 1/3~1/100000s |
| Variabilné ohnisko | 2.7-13.5mm |
| Uhol pohľadu | H: 99°~28° V: 71°~21° D: 134°~35° |
| IR osvetľovač | Áno, dosah do 40m |
Rozlíšenie
| 5M(2960×1668) / 4M(2880×1620)(2688×1520)(2560×1440) / 3M(2304×1296)(2048×1536) /
2M(1920×1080) / 720P(1280×720) /D1(704×576/704×480) / CIF(352×288/352×240) |
| Kompresia | H.265+ / H.265 / H.264+ / H.264 / MJPEG |
Rýchlosť hlavného streamu
| 2880×1620(1~20kl/s), 2960×1668(1~20kl/s),2688×1520(1~25/30kl/s) |
| Rýchlosť druhého streamu | 704×576(1~25kl/s) 704×480(1~30kl/s) |
| Bitrate | H.264: 3 Kbps~8192 Kbps H.265: 3 Kbps~8192 Kbps |
| Digitálny zoom | 16x |
Optický zoom
| 5x |
| Funkcie obrazu |
| AGC | Auto/rúčne |
AWB (biele vyváženie)
| Auto/rúčne |
| BLC | Áno |
| HLC | Áno |
AES
| Áno |
| EIS | Áno |
| Široký dynamický rozsah | Áno, WDR 120dB
|
| Odstránenie šumu | 3D DNR
|
| Defog | Áno |
Detekcia pohybu
| 4 oblasti (nastavenie: veľkosť, umiestnenie, citlivosť, prah) |
| Masky súkromia | 4 |
| Inteligentné funkcie Ai |
| Vstavané inteligentné funkcie | Vstavané inteligentné algoritmy rozpoznávania a analýzy obrazu |
| Perimetrická ochrana | Vtrhnutie do oblasti, prekročenie línie |
| Rozpoznávanie objektov | Rozpoznávanie osoba/vozidlo mechanicky pre vtrhnutie do oblasti, prekročenie línie znižuje falošné poplachy |
| SMD | Áno, SMD 4.0 |
| Audio |
Kompresia audia
| G.711A / G.711Mu / G.726 / PCM |
| Mikrofón | Áno |
| Sieť |
| Pripojenie k sieti | RJ-45 10/100 Mbps |
| Protokoly | IPv4, IPv6, HTTP, TCP, UDP, ARP, RTP, RTSP, RTCP, RTMP, SMTP, FTP, SFTP, DHCP, DNS, DDNS, QoS, UPnP, NTP, Multicast, ICMP, IGMP, NFS, SAMBA, PPPoE, SNMP |
| Kompatibilita | ONVIF(S/G/T) |
| Diaľková obsluha | Webové služby, CMS BCS Manager (Windows/Linux/MAC), mobilná aplikácia (iOS, android) |
| Všeobecné |
Slot na pamäťovú kartu
| Áno, karta microSD do 256GB |
| Klasifikácia krytia | IP67 |
| Napájanie | 12V DC / PoE(802.3af) |
Spotreba energie
| <10.2W |
| Prevádzková teplota | -30 °C do 60 °C |
| Prijateľná vlhkosť | 10~95%RH |
| Materiál krytu | Kov |
| Rozmery | ?122×108.3mm |
| Hmotnosť | 0,75 kg |
