Podrobný popis

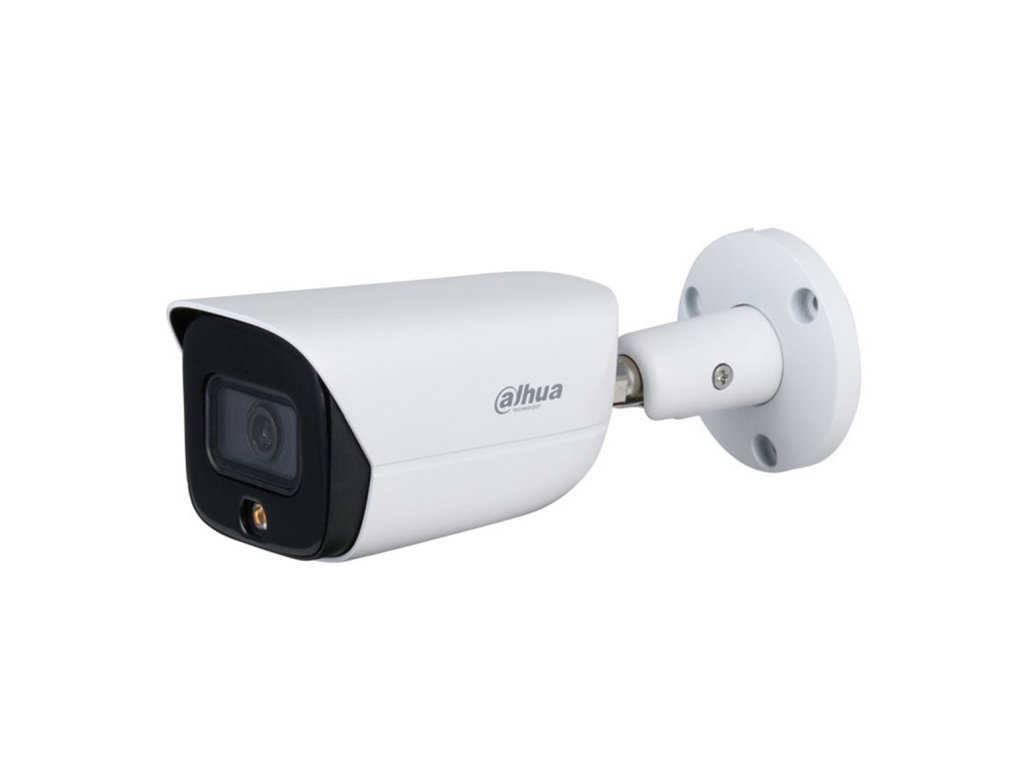

Kamera tubová 8MPx IPC-HFW3849E-AS-IL - DAHUA
Model fungujúci v systéme IP s objektívom pevne ohniskovým 2.8 mm. Kamera má snímač 1/2.7" Progressive Scan CMOS, ktorý pracuje s rozlíšením 3840 x 2160px. Kompresia dát kamery funguje v štandarde H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia WDR 120 dB zlepšujúca dynamiku kamery extrahuje väčšie množstvo detailov z kontrastného pozorovacieho plánu. Zariadenie má tiež zabudované vyžarovače IR a LED s dosahom do 30m. Okrem toho zariadenie má funkcie 3D-NR, ROI, BLC/HLC, ktoré prispôsobujú fungovanie kamery panujúcim podmienkam a výrazne zlepšujú kvalitu obrazu. Kryt kamery bol vytvorený v štandarde IP67. Kamera je napájaná napätím 12V DC / PoE.
Technické parametre:
- Snímač: 1/2.7" PS CMOS
- Rozlíšenie: 8Mpx (3280x1850)
- Objektív: 2.8 mm
- Uhol pohľadu: 110°
- Osvetľovač IR: 30m
- Osvetľovač bieleho svetla 30m
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Funkcie obrazu: AWB, AGC, BLC, HLC, 3D NR, WDR 120dB, RoI
- SMD 4.0: Áno, filtrovanie falošných poplachov
- Inteligentná analýza obrazu: detekcia pohybu, prekročenie čiary, vniknutie do oblasti, klasifikácia objektu (človek / vozidlo)
- Konfigurácia a diaľkové ovládanie: softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
- Trieda tesnosti: IP67
- Prevádzková teplota: -40°C do +60°C
- Napájanie: 12V DC, PoE
- Príkon: max 10 W
- Rozmery : 192.7 mm × 70.5 mm × 66.4 mm
- Hmotnosť : 610g
Široký uhol nahrávania
Objektív 2.8mmm
Využívaný v kamere snímač CMOS o veľkosti 1/2.7 palca a objektív s pevnou ohniskovou vzdialenosťou 2,8mm umožňujú dosiahnuť široký uhol pozorovania do cca 110° na horizontále. Tak široký uhol pozorovania robí prezentovanú kameru ideálnou na realizáciu dohľadu a nahrávania celkových udalostí v monitorovanom objekte.
Modely so širokým uhlom, ktoré majú objektív s pevnou ohniskovou vzdialenosťou 2.8mm, sú najčastejšie používané verzie kamier v inštaláciách priemyselnej televízie, vzhľadom na univerzálnosť a vysokú kvalitu dodávaného videomateriálu.
![]()
Obr. 1 Porovnanie uhlov nahrávania pre rôzne objektívy (s snímačom 1/2.8")
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera IPC-HFW3849E-AS-IL využíva dva spôsoby napájania - klasicky cez zásuvku 12VDC alebo priamo cez skrutkovicu UTP s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE je možné realizovať priamo cez Switch alebo Injector PoE. K výhodám využívania štandardu PoE patrí:
- skrátený čas a náklady na inštaláciu vďaka zjednodušenej štruktúre káblovania
- absencia potreby inštalovať dodatočné napájacie zdroje
- možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)
![]()
Obr. 2 Napájanie a prenos obrazu v technológii PoE
Diaľková konfigurácia a správa
P2P pripojenie cez cloud
Na realizáciu pripojenia k sieti kamera využíva štandardné rozhranie Ethernet (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu pracovných parametrov, úpravu obrazových parametrov a živý prehľad a prehrávanie nahrávok (kamery so slotom microSD). Realizácia samotného pripojenia môže byť realizovaná na troch rôznych platformách:
- program Smart PSS, DSS Express, DSS PRO - dedikovaný softvér na správu video monitoringu, umožňujúci pokročilé úpravy celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia s využitím IP adresy kamery a poskytuje prístup k plnej funkčnosti zariadenia. Na systémy Dahua sa odporúča používať prehliadač Internet Explorer.
- mobilná aplikácia iDMSS / gDMSS - mobilná platforma na systémy iOS a Android, ktorá umožňuje živý prehľad, prehrávanie nahrávok a prijímanie oznámení o udalostiach v rámci systému. Platforma DMSS využíva pripojenie cez cloud, čo eliminuje potrebu prepojenia portov na routeri
Využitie cloudu na nadviazanie spojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - ako na mobilných zariadeniach, tak aj na stacionárnych (PC, Laptop).
Účinná kompresia dát
Kodek H.265/ HVEC
Nové modely sieťových kamier DAHUA využívajú účinný kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti systémov televízie ako H.265. Tento štandard bol vyvinutý v reakcii na potrebu prenosu videa v rozlíšení 4K bez nadmerného zaťaženia prenosového spojenia. V porovnaní so starším štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo sa v systémoch CCTV prejavuje na predĺžení času archivácie materiálu na disku, zvýšení dostupnej priepustnosti prenosového spojenia a predlžovaní životnosti dátových nosičov. Čo viac, rozdiel v kvalite videa pri kompresii H.265 v porovnaní s verziou H.264 je prakticky nepostrehnuteľný.
![]()
Dôležité: režim kompresie v kamere IPC-HFW3849E-AS-IL je možné voľne prepnúť medzi H.265 a H.264, čo umožňuje jej fungovanie s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Technická špecifikácia:
| IPC-HFW3849E-AS-IL |
| Kamera |
| Snímač | 1/2.7" Progressive Scan CMOS |
Systém skenovania
| Pokrokový
|
| Maximálne rozlíšenie | 3840 x 2160 |
| Citlivosť | 0.007 lux@F1.4 (Farba, 30 IRE)
0.0007 lux@F1.4 (B/W, 30 IRE)
0 lux (Osvetľovač zapnutý) |
Pomer S/N
| >56dB
|
| Závierka | 1/3 s–1/100000 s |
| Objektív | 2.8 mm |
| Uhol pohľadu | 110° |
| Infračervený osvetľovač | IR 30m
|
| Osvetľovač bieleho svetla | 30m |
| Infračervený filter | Mechanický ICR |
Rozlíšenie
| 8M (3840 × 2160); 6M (3200 × 1800); 5M (3072 ×
1728); 4M (2688 × 1520/2560 × 1440); 3M (2304 ×
1296); 1080p (1920 × 1080); 720p (1280 × 720); D1
(704 × 576/704 × 480); VGA (640 × 480); CIF (352 ×
288/352 × 240) |
| Kompresia | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
Rýchlosť hlavného streamu
| 3840 × 2160@(1–25/30 fps) |
| Bitrate | H.264: 3 kbps–16384 kbps;
H.265: 3 kbps–16384 kbps |
| Funkcie obrazu |
| AGC | Áno |
AWB (vyváženie bielej)
| Automaticky/prírodne/ulicná lampa/vo vonku/manuálne/regional custom |
| BLC | Áno |
| HLC | Áno |
| ROI | Áno
|
| Široký dynamický rozsah | Áno, WDR 120 dB
|
| Funkcie regulácie obrazu | 3D DNR; Zrkadlo/otoč (0°, 90°, 180°, 270°)
|
Detekcia pohybu
| 4 oblasti (nastavenie: veľkosť, umiestnenie, citlivosť, prah) |
Zóny s obmedzeným prístupom
| 4 oblasti (nastavenie: veľkosť, umiestnenie) |
| Starlight | Áno |
| Inteligentná analýza obrazu | detekcia pohybu, prekročenie čiary, vniknutie do oblasti, klasifikácia objektu (človek / vozidlo) |
| SMD 4.0 | Áno |
| Audio & Alarm |
| Zabudovaný mikrofón | Áno |
Audio výstup
| 1 kanál (port RCA) |
Audio vstup
| 1 kanál (port RCA) |
| Alarmový vstup | 1 vstupný kanál mA 3–5 VDC |
| Alarmový výstup | 1 výstupný kanál 300 mA 12 VDC |
| Sieť |
| Sieťové pripojenie | RJ-45 (100/1000Base-T) |
| Protokoly | IPv4; IPv6; HTTP; TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS; QoS; UPnP; NTP; Multicast; ICMP; IGMP; NFS; PPPoE; SNMP |
| Kompatibilita | ONVIF(Profile S/Profile G/Profile T);CGI;P2P;Milestone; Genetec |
| | 20 (prihlásených súčasne)
|
Mobilné systémy
| iOS, android
|
Webový server
| Zabudovaný |
| Všeobecne |
| Slot pre micro SD kartu | Áno, micro SD karta 256 G |
| Trieda tesnosti | IP67
|
| Napájanie | 12V DC, PoE (802.3af) |
Príkon
| <10W |
| Prevádzková teplota | -30°C do 60°C |
| Dovoliteľná vlhkosť | <95% |
| Materiál krytu | Kov
|
| Rozmery | 192,7 mm x 70,5 mm x 66,4 mm |
| Hmotnosť | 780 g |
