Podrobný popis

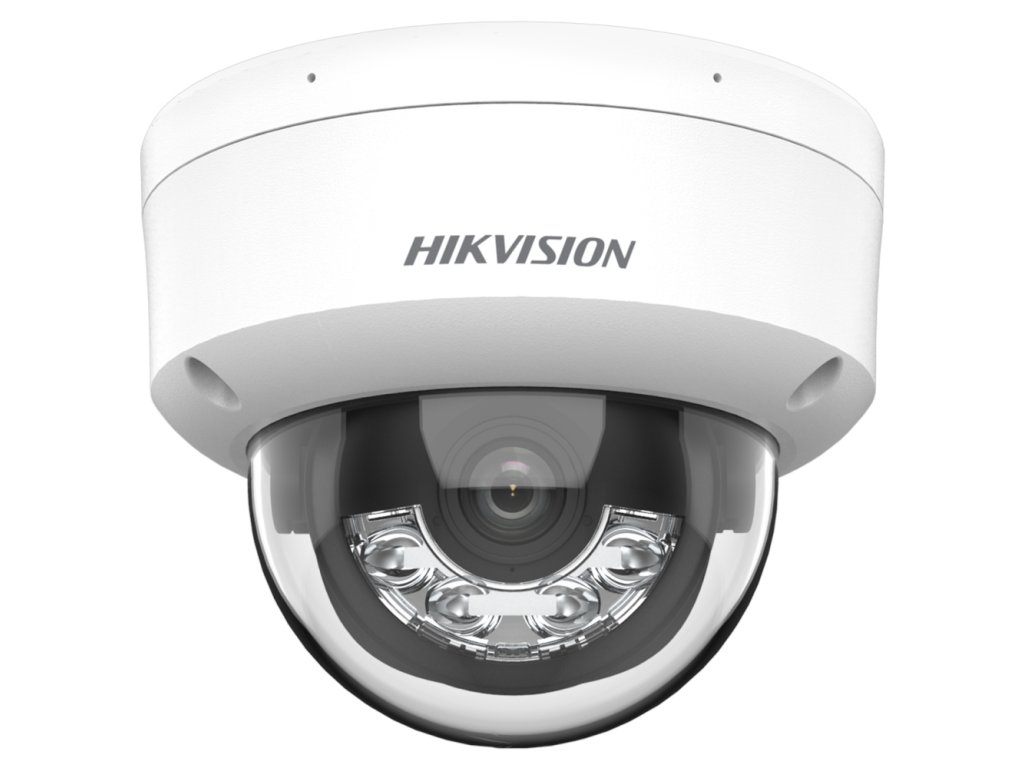

Kamera kupolová IP 6Mpx DS-2CD1161G2-LIU - Hikvision
Kamera kupolová IP DS-2CD1161G2-LIU je ekonomický, sieťový model značky Hikvision, patrí do inovatívnej série Smart Hybrid Light. Táto kamera IP je určená na prácu v moderných systémoch vizuálneho monitorovania malej a strednej veľkosti.
Vybavená jasným objektívom s ohniskovou vzdialenosťou 2.8 mm a clonou f/1.6 a snímačom obrazu 1/2,4" Progressive Scan CMOS kamera IP DS-2CD1161G2-LIU umožňuje zaznamenávať video v rozlíšení 6Mpx @3200x1800p. Spoľahlivú prácu počas celého dňa podporuje vysokokvalitný infračervený emitor s veľkým dosahom 30 metrov a ďalší osvetľovač bieleho svetla s dosahom do 30m.
Výhodou kamery je aj vstavaný mikrofón, ktorý umožňuje nahrávanie zvukov v okolí zariadenia.
Technické parametre:
- Snímač: 1/2,4" CMOS Progressive Scan
- Maximálne rozlíšenie: 6MPx @3200x1800
- Pevný objektív: 2.8 mm
- Uhol nahrávania: ~98o
- Citlivosť: 0,005 Lux (0 Lux s zap. IR)
- Automatický režim deň/noc: Áno
- Infražiaridlo: IR do 30m
- Osvetľovač bieleho svetla: do 30m
- Funkcia Smart Hybrid Light: Áno
- Kompresný štandard: H.265+/H.265/H.264+/H.264
- Funkcie obrazu: BLC, HLC, 3D DNR, DWDR
- Vstavaný mikrofón: Áno
- Inteligentná analýza obrazu: Detekcia pohybu, klasifikácia objektu "človek"
- Diaľková obsluha: iVMS-4200, Hik-Connect, webové rozhranie
- Krytie: IP67
- Odolnosť proti mechanickým poškodeniam: IK08
- Prevádzková teplota: od -30oC do 45oC
- Napájanie: 12 VDC, PoE 802.3af
- Spotreba: max. 5 W
- Rozmery: ?121,4×97,7mm
- Hmotnosť: 0.55 kg
Tri režimy osvetlenia scény
Technológia Smart Hybrid Light
Kamera kupolová Hikvision DS-2CD1161G2-LIU je zariadenie zo série kamier s technológiou dvojitého osvetlenia Smart Hybrid Light, vyvinutou inžiniermi a dizajnérmi Hikvision. Zariadenia patriace do tejto kategórie ponúkajú používateľom až 3 rôzne režimy osvetlenia monitorovanej scény.
- Štandardný režim emitovania infračerveného svetla (tradičný žiarič IR a čiernobiely obraz).
- Dodatočný režim emitovania bieleho svetla (osvetlenie scény bielou LED).
- Inteligentný režim hybridný (aktivácia bieleho svetla prostredníctvom alarmu alebo detekcie pohybu).
Je dôležité zdôrazniť, že v inteligentnom režime kamera Hikvision DS-2CD1161G2-LIU udržiava zapnutý infražiaridlo až do momentu detekcie pohybu narušiteľa alebo prekročenia virtuálnej hranice. Vtedy sa aktivuje režim emitovania bieleho svetla – viditeľného.
Obr. 1 Režimy prevádzky kamery: farba 24/7, infračervené IR (čiernobiely obraz) a inteligentný režim.
Napájenie cez PoE
Funkcia Power Over Ethernet
Vďaka použitiu modernej technológie Power over Ethernet môže priemyselná kamera DS-2CD1161G2-LIU byť napájaná dvoma spôsobmi.
Štandard PoE umožňuje prívod napájania tým istým káblom, pomocou ktorého sa prenášajú dáta, vrátane video signálu. Napájanie cez PoE, teda počítačový skrutkový kábel UTP, prináša množstvo výhod, ako sú:
- Výrazne skrátený čas inštalácie a zjednodušená štruktúra kabeláže.
- Žiadne dodatočné napájacie zdroje (okrem prípadných adaptér).
- Veľký dosah, vďaka možnosti prevádzky v režime EXTEND (napájanie PoE do 250 m).
Na využitie potenciálu technológie PoE v kamerách IP DS-2CD1161G2-LIU je potrebný rekordér so switchem PoE alebo dedikovaný switch PoE. Možný je taktiež nákup adaptér alebo špeciálnych injektorov PoE. Samozrejme sa dá tiež napájať kamera Hikvision klasicky prostredníctvom tradičného konektora 12V DC.
Obr. 2 Nápad napájania cez PoE
Obsluha a diaľkové riadenie
Pripojenie cez cloud HikConnect
Cloud P2P, teda moderná komunikačná technológia, otvárajúca nové možnosti správy systému monitoringu a jednotlivých kamier, je ďalším charakteristickým znakom, o ktorom stojí za to sa zmieniť. Kupolové kamery DS-2CD1161G2-LIU majú adaptívne ethernetové rozhranie 10/100 Mbps, prostredníctvom ktorého môžu byť po pripojení do siete LAN riadené:
- Webové rozhranie v prehliadači – priame pripojenie ku ktorejkoľvek kamere systému Hikvision je hlavná úloha, ktorú plní webové rozhranie. Pohodlná prehliadačová aplikácia umožňuje prihlásenie a riadenie kamier DS-2CD1161G2-LIU bez potreby pripojenia k rekordéru.
- Mobilná aplikácia Hik-Connect – pripravená na fungovanie na smartfónoch so systémom Android alebo iOS, mobilná aplikácia Hik-Connect ponúka obrovské množstvo možností: prijímanie upozornení, správa alebo živý náhľad videa. Zároveň použitá technológia cloudu P2P eliminuje potrebu používať presmerovania na routeri.
- Softvér iVMS-4200/HikCentral – na fungovanie je potrebná inštalácia softvéru na počítači PC so systémom Windows. Programy typu VMS umožňujú za iné rýchlo modifikovať pokročilé funkčnosti, spravovať pravidlá detekcie udalostí a nastavenia inteligentnej analýzy videa.
Cloud Hikvision podporuje zabezpečené pripojenia medzi inštaláciou monitorovania IP a zariadením používateľa. Vďaka nej je možné ovládať celý systém prakticky z akéhokoľvek miesta. Stačí zariadenie s prístupom na internet.
Efektívna kompresia dát
Kodek H.265/ HVEC
Kamery IP od Hikvision, vďaka použitiu kodekov H.265, umožňujú prenos vynikajúcej kvality obrazu pri malom zaťažení siete. Štandard H.265, ako nástupca štandardu H.264, zabezpečuje možnosť efektívneho prenosu obrazu v rozlíšení až do 4K bez nadmerného zaťažovania prenosového kanála. Použitá technológia HEVC (H.265) sa premieta do takmer dvojnásobnej úspory pásma. Výhody vyplývajúce z tohoto faktu sú m.in. predĺženie času archivácie video materiálu, väčšia dostupná šírka pásma pripojenia LAN a predĺženie životnosti HDD.
Dôležité: režim kompresie v kamere DS-2CD1161G2-LIU môžete voľne prepínať medzi štandardami H.265 a H.264, čo vám umožňuje pracovať s rekordérmi, ktoré nepodporujú modernú kompresiu HEVC.
Široký uhol pozorovania
Pevný objektív 2.8mm
Širokouhlý objektív a snímač CMOS v rozmeroch 1/3 palca umožňujú kamere dosiahnuť široký uhol pozorovania - ok. 98° horizontálne. Práve širokouhlé modely kamier Hikvision sú najčastejšie využívanými zariadeniami IP v inštaláciách priemyselnej televízie, vďaka vysokej univerzálnosti.
Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Technická špecifikácia:
| DS-2CD1161G2-LIU |
| Kamera |
| Snímač | 1/2,4" CMOS Progressive Scan |
| Štandard prenosu | IP |
| Maximálne rozlíšenie | 6Mpx @3200x1800 |
| Citlivosť | 0.005 Lux (farba, AGC ON), 0 Lux pri IR |
| Čas otvorenia závierky | 1/3 s do 1/100,000 s |
| Režim slow shutter | podporovaný |
| Auto-Iris | N/A |
| Ostrosť | N/A |
| Objektív | 2.8 mm |
| Uhol nahrávania (horizontálne) | horizontálne FOV 94°, vertikálne FOV 54°, diagonálne FOV 114° |
| Rozsah regulácie hlavy | Pan: 0° do 360°, Tilt: 0° do 180° |
| Vstavaný mikrofón | Áno |
| Osvetľovač IR |
| Dosah IR | do 30m |
| Dosah bieleho svetla | do 30m |
| Dĺžka vlny IR | 850 nm |
| Funkcia Smart Hybrid Light | Áno |
| Kompresia obrazu |
| Kompresia videa | - Hlavný tok: H.265+/ H.265/ H.264+/H.264
- Pomocný tok: H.265/H.264/MJPEG
|
| H.264 | Profil Baseline/ Profil Main/ Profil High |
| H.264+ | Hlavný tok |
| H.265 | Profil Main |
| H.265+ | Hlavný tok |
| Bitrate videa | 32 Kbps do 8 Mbps |
| Smart funkcie |
| ROI | 1 stály región pre dva toky |
| Detekcia pohybu 2.0 | Áno - detekcia siluet ľudí |
| Obraz |
| Hlavný tok - max. počet snímok | - 50Hz: 20 snímok/s @ 3200×1800 (6Mpx) / 2688×1520 (4Mpx) / 1920×1080 (2Mpx) / 1280×720 (1Mpx)
- 60Hz: 20 snímok/s @ 3200×1800 (6Mpx) / 2688×1520 (4Mpx) / 20 snímok/s @ 1920×1080 (2Mpx) / 1280×720 (1Mpx)
|
| Pomocný tok - max. počet snímok | - 50Hz: 20 snímok/s @ 1280×720 / 640×480 / 640×360
- 60Hz: 20 snímok/s @ 1280×720 / 640×480 / 640×360
|
| Obrazové funkcie | BLC, 3D-DNR, DWDR |
| Nastavenia obrazu | Sýtosť, expozícia, kontrast, ostrosť, AGC, biela rovnováha |
| Režim deň/noc | automatické/prepínanie manualne |
| Sieť |
| Sieťové rozhranie | 1x RJ45 Ethernet 10/100 Mbps self-adaptive |
| Sieťové protokoly | TCP/IP, ICMP, DHCP, DNS, HTTP, RTP, RTCP, RTSP, NTP, IGMP, IPv4, IPv6, UDP, QoS,
SNMP, DDNS, ONVIF |
| Vybrané funkcie | Anti-flicker, heartbeat, zrkadlo, ochrana heslom, maska súkromia, vodotlač |
| Současný náhľad | do 6 kanálov |
| Alarmovanie | Detekcia pohybu, sabotáž videa, neoprávnené prihlásenie |
| Počet používateľov/ hostiteľov | - do 32 používateľov
- 3 úrovne povolení: Administrátor, Operátor, Používateľ
|
| Klientny softvér | iVMS-4200 (lite), Hik-Connect, iVMS-5200 |
| Podporované webové prehliadače | IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+ |
| Všeobecne |
| Napájanie | - 12 VDC
- PoE (802.3af, trieda 3)
|
| Spotreba energie | - 12 VDC, 0.42A, Max: 5W
- PoE: IEEE 802.3af, Class 0, max. 6.5 W
|
| Materiál | kov+plast |
| Krytie | IP67 |
| Odolnosť | IK08 |
| Prevádzková teplota / Prijateľná vlhkosť | -30 °C do 45 °C -
<95% (bez kondenzácie)-
|
| Rozmery | ?121,4×97,7mm |
| Hmotnosť | 500g |
