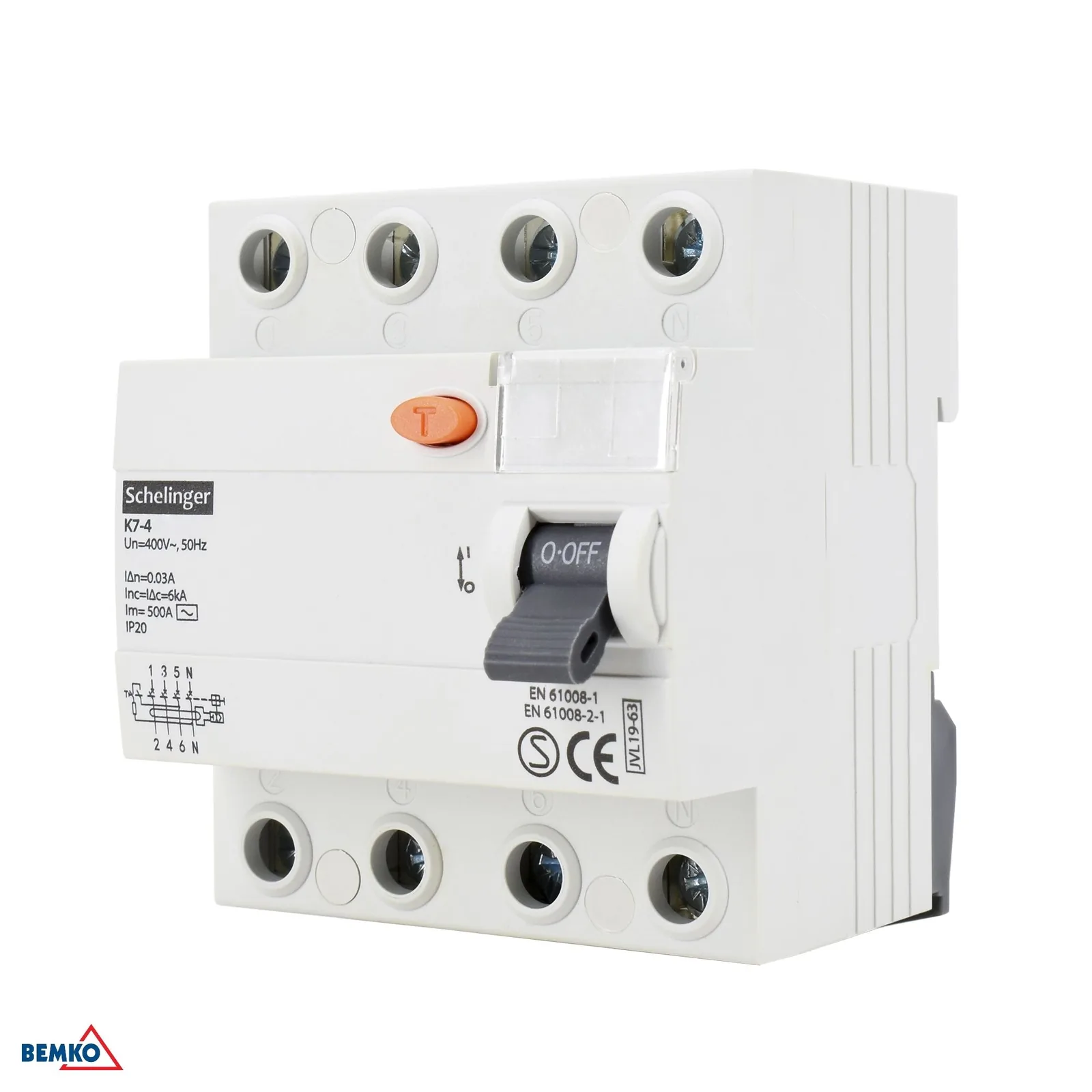

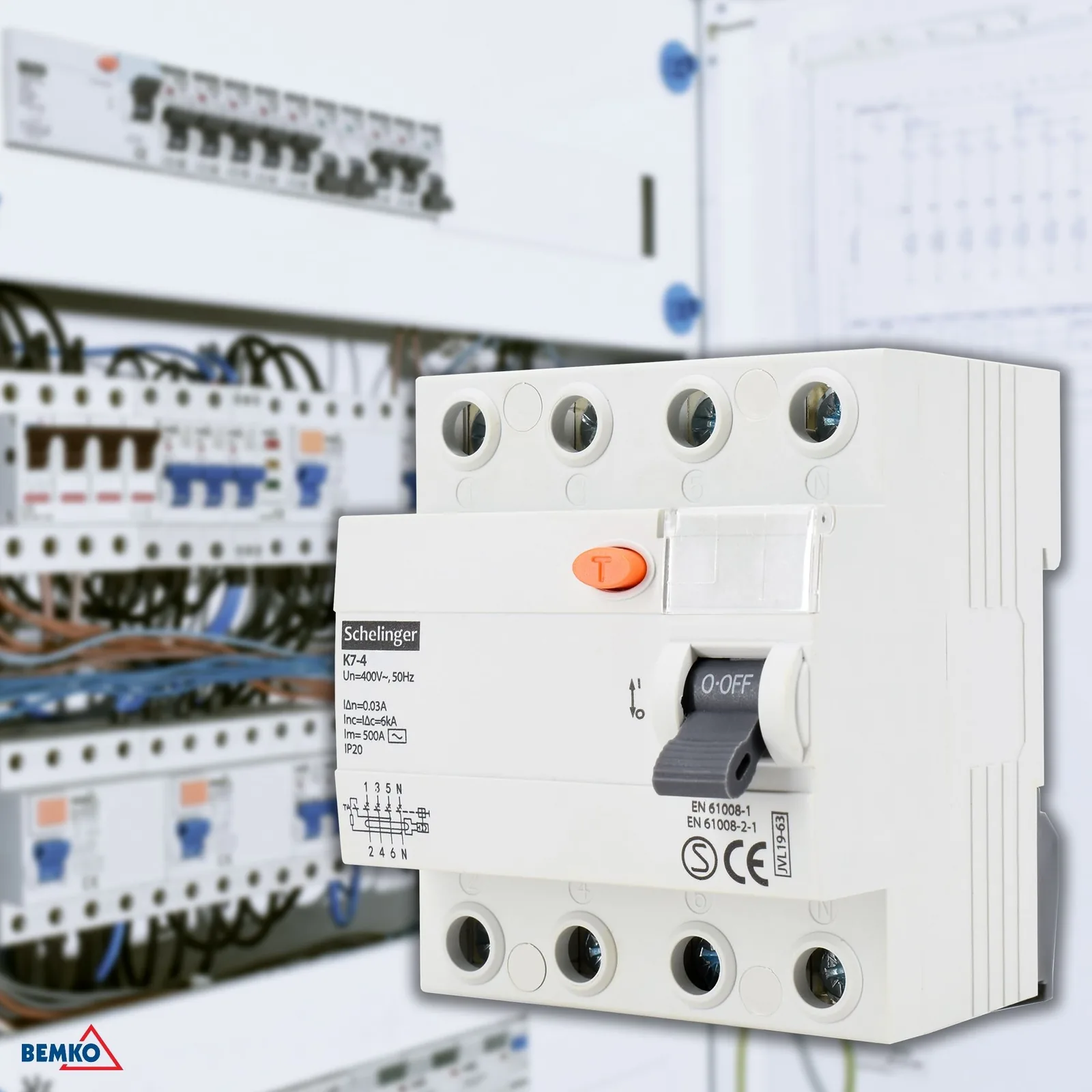

Schelinger prúdový chránič AC 4-pólový 63 A 30 mA BM-A03-K7-4-63-030

Podrobný popis

Schelinger prúdový chránič AC 4-pólový 63 A 30 mA

Prúdový chránič Schelinger AC 4-pólový 63 A 30 mA je určený na spoľahlivú ochranu elektrických obvodov v rozvádzačoch. Vďaka menovitému prúdu 63 A, citlivosti 30 mA a 4-pólovému vyhotoveniu je vhodný pre trojfázové zapojenia s nulovým vodičom, kde pomáha zvyšovať bezpečnosť prevádzky.

• Typ AC na detekciu striedavých reziduálnych prúdov
• Menovitý prúd 63 A pre bežné rozvádzačové aplikácie
• Citlivosť 30 mA pre zvýšenú ochranu osôb
• Montáž na DIN/TH lištu 35 mm
• Kompaktné rozmery vhodné do štandardného rozvádzača

Hlavné výhody

Tento prúdový chránič sa uplatní tam, kde je dôležitá rýchla reakcia na poruchový prúd a prehľadná montáž v rozvádzači. Zásluhou šírky 4 modulov a montáže na DIN lištu sa jednoducho integruje do existujúceho zapojenia. Krytie IP20 je určené na použitie vo vnútri rozvádzača a prevádzková teplota od -25 °C do +40 °C umožňuje nasadenie v bežných vnútorných podmienkach.

• 4-modulové vyhotovenie šetrí miesto v rozvádzači
• Menovité napätie 400/415 V~ 50/60 Hz
• Vypínacia odolnosť až 10 kA
• Prepätie Uimp 4 kV
• Izolačné napätie Ui 415 V

Použitie a kompatibilita

Prúdový chránič je určený na montáž na DIN/TH lištu 35 mm a používa sa v rozvádzačoch pre ochranu elektrických okruhov v domácnostiach aj menších komerčných objektoch. Vhodný je pre siete s menovitým napätím 400/415 V~ 50/60 Hz. Keďže ide o 4-pólové prevedenie, je vhodný najmä pre trojfázové obvody.

• Určený na inštaláciu do rozvádzača
• Kompatibilný s DIN/TH lištou 35 mm
• Vhodný pre 4-pólové trojfázové zapojenia
• Menovité napätie: 400/415 V~ 50/60 Hz
• Menovitý prúd: 63 A

Technické parametre

• Balenie: 50 ks
• Charakteristika: AC
• Podmienková skratová odolnosť: Inc: 10 kA
• Menovitý diferenciálny prúd: 30 mA
• Výška: 68 mm
• Izolačné napätie: Ui: 415 V
• Dĺžka: 83 mm
• Menovité napätie: 400/415 V~ 50/60 Hz
• Počet modulov: 4
• Prevádzková teplota: -25 °C až +40 °C
• Menovité impulzné prepätie: Uimp: 4 kV
• Šírka: 72 mm
• Stupeň krytia: IP20
• Menovitý prúd: In: 63 A
• Spôsob montáže: na DIN/TH lištu 35 mm
• Značka: Schelinger
