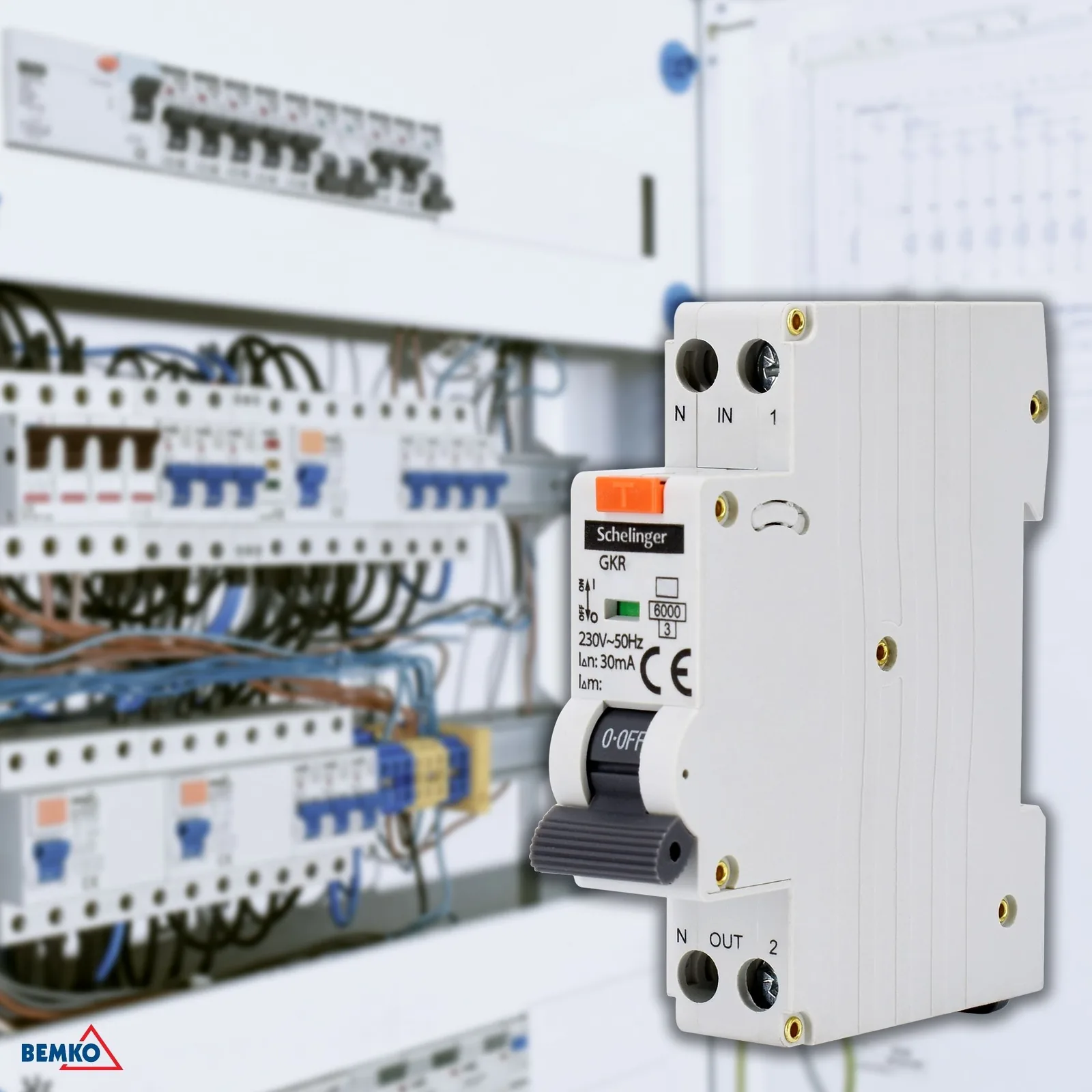

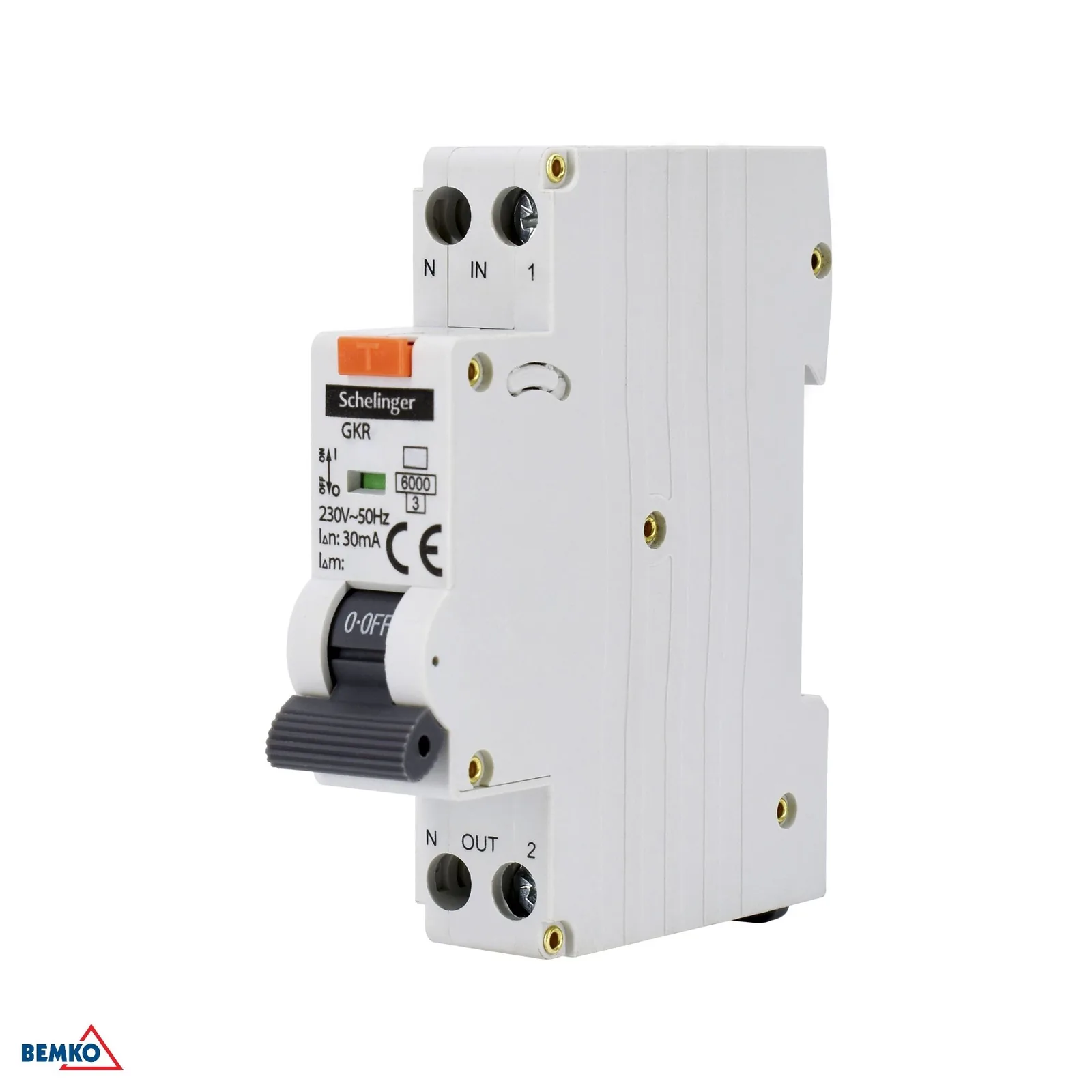

Prúdový chránič s ističom Schelinger 1P B 25A 30MA typ A BM-A08-GKR-A-B25

Podrobný popis

Prúdový chránič s ističom Schelinger 1P B 25A 30 mA typ A

Prúdový chránič s ističom Schelinger je kompaktné modulové riešenie pre spoľahlivú ochranu elektrického okruhu v jednej jednotke. Vďaka kombinácii prúdovej ochrany a ističa šetrí miesto v rozvádzači a je vhodný na montáž na DIN lištu 35 mm. Prehľadné vyhotovenie s jedným modulom uľahčuje osadenie aj do menších rozvádzačov.

• Menovitý prúd 25 A pre bežné jednofázové okruhy.
• Citlivosť 30 mA pre ochranu pri poruche prúdu.
• Charakteristika B pre spoľahlivé istenie okruhu.
• Typ A – vhodný aj pre okruhy s elektronickými spotrebičmi.
• Kompaktné 1-modulové vyhotovenie šetrí miesto v rozvádzači.

Kľúčové výhody

Tento kombinovaný prúdový chránič s ističom je navrhnutý pre bezpečnejšiu a prehľadnejšiu elektroinštaláciu. Menovité napätie 230 V / 50 Hz zodpovedá bežným domácim aj technickým aplikáciám, zatiaľ čo vypínacia schopnosť 6 kA pomáha zvládnuť aj náročnejšie prevádzkové situácie. Stupeň krytia IP20 je určený na montáž do rozvádzača a rozsah prevádzkovej teploty od -25 °C do +40 °C podporuje použitie v širokom spektre podmienok.

• Vysoká vypínacia schopnosť 6 kA.
• Menovité napätie 230 V / 50 Hz.
• Izolačné napätie Ui 500 V a prepäťová odolnosť Uimp 4 kV.
• Krytie IP20 pre inštaláciu do rozvádzača.
• Pracovný rozsah teplôt od -25 °C do +40 °C.

Použitie a montáž

Produkt je určený na montáž na DIN/TH lištu 35 mm, takže zapadne do štandardných rozvádzačov. Vďaka šírke 18 mm, výške 67 mm a dĺžke 81 mm ide o úsporné riešenie, ktoré nezaberie veľa priestoru. Uplatní sa pri ochrane vybraných jednofázových obvodov v domácnostiach, kanceláriách aj menších prevádzkach.

• Montáž na štandardnú 35 mm DIN/TH lištu.
• Kompaktné rozmery: 18 × 67 × 81 mm.
• Jeden modul pre jednoduché zaradenie do rozvádzača.
• Vhodné pre jednofázové obvody s napájaním 230 V.

Technické parametre

• Balenie: 120 ks
• Charakteristika: B
• Podmienený skratový prúd: Inc: 6 kA
• Menovitý rozdielový prúd: 30 mA
• Výška: 67 mm
• Izolačné napätie: Ui: 500 V
• Dĺžka: 81 mm
• Menovité napätie: Un: ~230 V / 50 Hz
• Počet modulov: 1
• Prevádzková vypínacia schopnosť: Ics: 6 kA
• Kartón: 120 ks
• Skratová vypínacia schopnosť: 6 kA
• Prevádzková teplota: -25 °C až +40 °C
• Menovitý prúd: In: 25 A
• Typ prúdovej ochrany: A
• Montáž: na DIN/TH lištu 35 mm
• Stupeň krytia: IP20
• Prepäťová odolnosť: Uimp: 4 kV
• Šírka: 18 mm
• Značka: Schelinger
