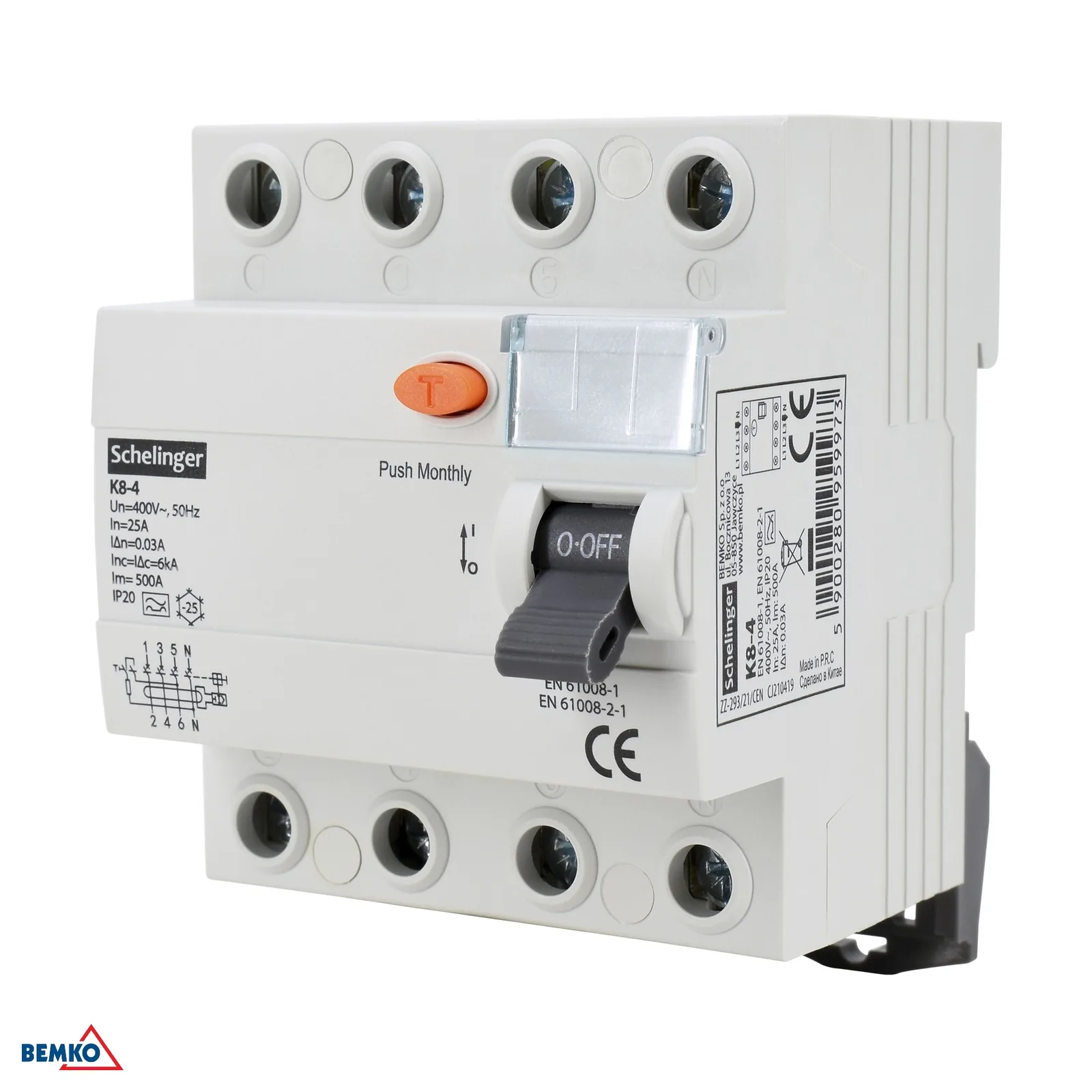

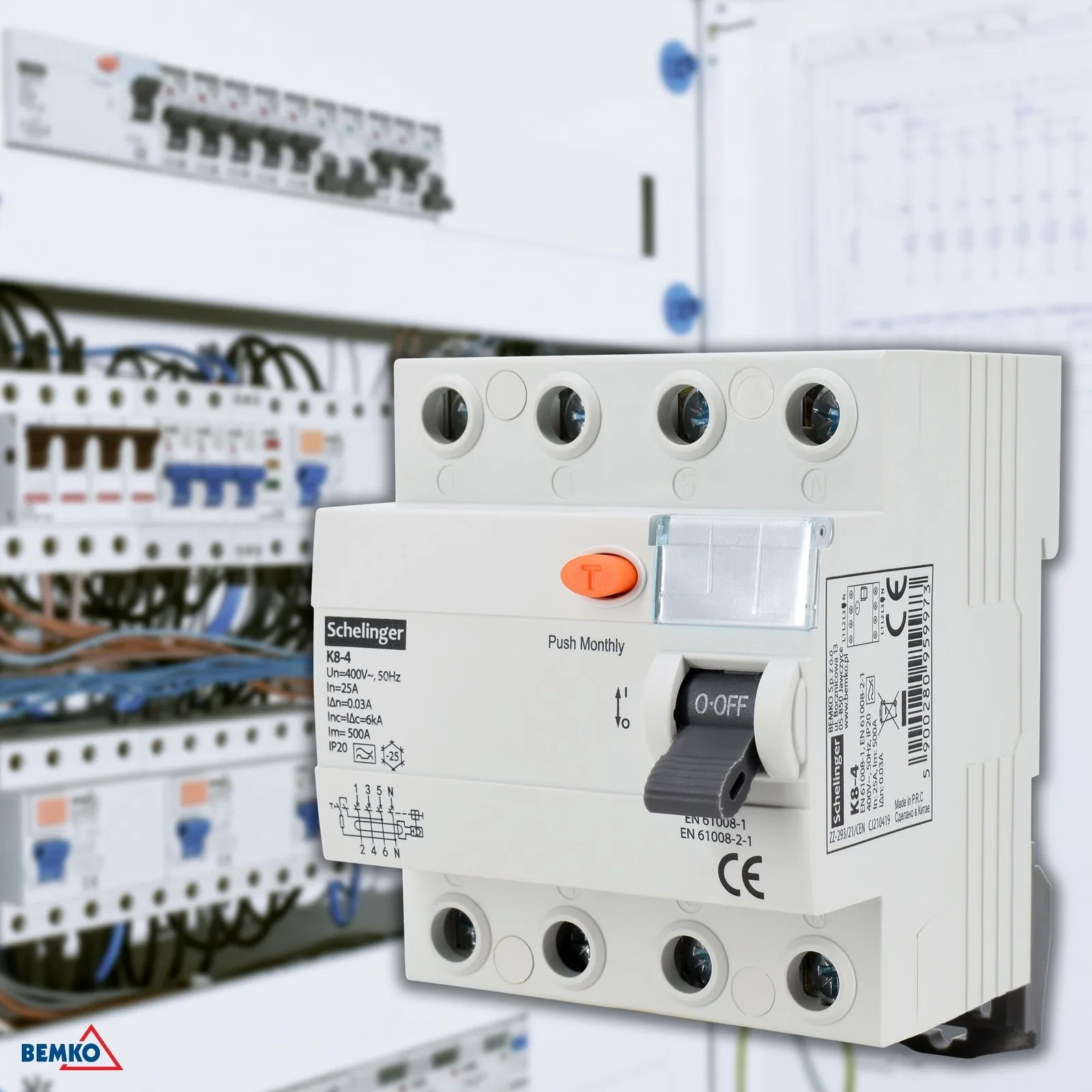

Prúdový chránič typ A, 4-pólový, 63A, 30MA, na DIN lištu BM-A03-K8-4-63-030

Podrobný popis

Prúdový chránič typ A, 4-pólový, 63 A, 30 mA na DIN lištu

Prúdový chránič Schelinger typ A je určený na spoľahlivú ochranu elektrických obvodov v rozvodoch so striedavým napätím 400/415 V. Vďaka menovitému prúdu 63 A, citlivosti 30 mA a 4-pólovému vyhotoveniu je vhodný pre inštalácie, kde je dôležitá ochrana osôb aj správna funkcia celej sústavy. Zariadenie je určené na montáž na DIN/TH lištu 35 mm a zaberá 4 moduly, takže sa pohodlne integruje do bežných modulových rozvádzačov. Krytie IP20 zodpovedá použitiu v interiéri rozvádzača a pracovný rozsah teplôt od -25 °C do +40 °C zabezpečuje široké možnosti nasadenia.

• Typ A pre bežné inštalácie so striedavými aj pulznými zvodovými prúdmi
• Menovitý prúd 63 A pre rozvodové aplikácie
• Citlivosť 30 mA na zvýšenú ochranu osôb
• 4-pólové vyhotovenie pre trojfázové zapojenie so stredným vodičom
• Montáž na DIN/TH lištu 35 mm
• Kompaktné prevedenie so šírkou 72 mm a 4 modulmi

Hlavné výhody

Tento prúdový chránič je navrhnutý pre jednoduchú montáž, prehľadné osadenie v rozvádzači a spoľahlivú prevádzku v štandardných elektrických inštaláciách. Menovité izolačné napätie Ui 415 V, rázové napätie Uimp 4 kV a podmienky odolnosti proti poruchovému prúdu Inc 10 kA sú dôležité parametre pre bezpečnú integráciu do elektroinštalácie.

• Spoľahlivá ochrana pri unikajúcom prúde 30 mA
• Vhodný pre menovité napätie 400/415 V~ 50/60 Hz
• Odolnosť proti poruchovému prúdu až do 10 kA
• Kompaktné rozmery uľahčujú montáž do rozvádzača
• Prevádzka v teplotnom rozsahu od -25 °C do +40 °C

Použitie a montáž

Prúdový chránič sa montuje na DIN/TH lištu 35 mm a je určený do modulových rozvádzačov. Využijete ho v domácich aj menších komerčných elektroinštaláciách, kde je potrebná ochrana obvodov pred nebezpečným zvodovým prúdom. Vďaka 4-pólovému vyhotoveniu je vhodný aj pre trojfázové okruhy.

• Určený do modulových rozvádzačov
• Montáž na štandardnú 35 mm DIN lištu
• Vhodný pre 4-pólové zapojenie
• Krytie IP20 pre použitie vnútri rozvádzača

Kompatibilita

Prúdový chránič je vhodný pre elektroinštalácie s menovitým napätím 400/415 V~ 50/60 Hz a pre montáž na DIN/TH lištu 35 mm. Vďaka štyrom modulom sa hodí do bežných rozvádzačov pripravených na modulové prístroje.

• Sieťové napätie 400/415 V~ 50/60 Hz
• Montážny systém DIN/TH lišta 35 mm
• Rozvádzače pre modulové prístroje
• Trojfázové obvody s 4-pólovým zapojením

Technické parametre

• Značka: Schelinger
• Typ charakteristiky: A
• Poruchová odolnosť: Inc: 10 kA
• Citlivosť prúdového chrániča: 30 mA
• Výška: 68 mm
• Menovité izolačné napätie: Ui: 415 V
• Dĺžka: 83 mm
• Menovité napätie: 400/415 V~ 50/60 Hz
• Počet modulov: 4
• Prevádzková teplota: -25 °C až +40 °C
• Menovitý prúd: In: 63 A
• Spôsob montáže: DIN/TH lišta 35 mm
• Stupeň krytia (IP): IP20
• Rázové napätie: Uimp: 4 kV
• Šírka: 72 mm
• Počet kusov v balení: 50
