Podrobný popis

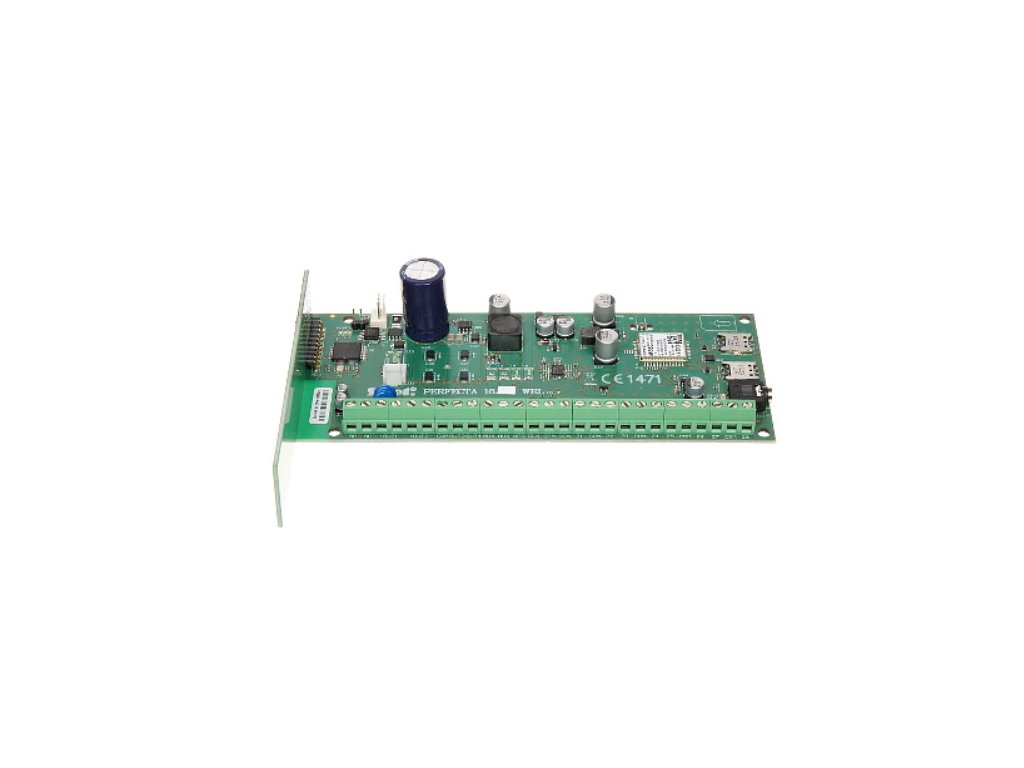

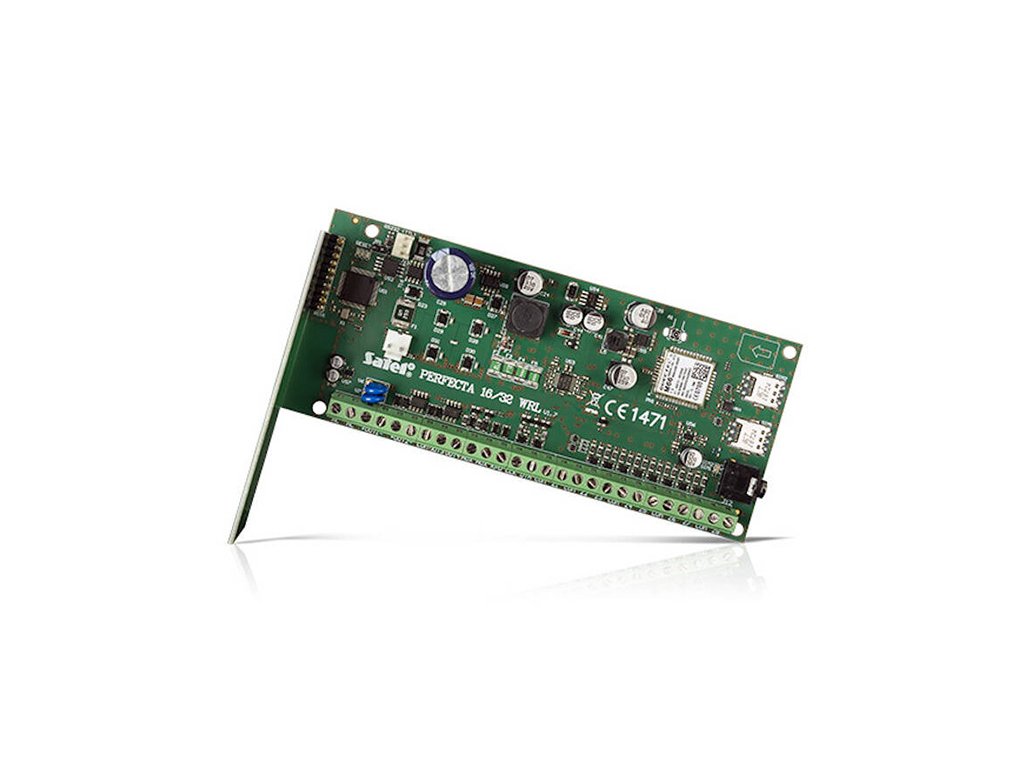

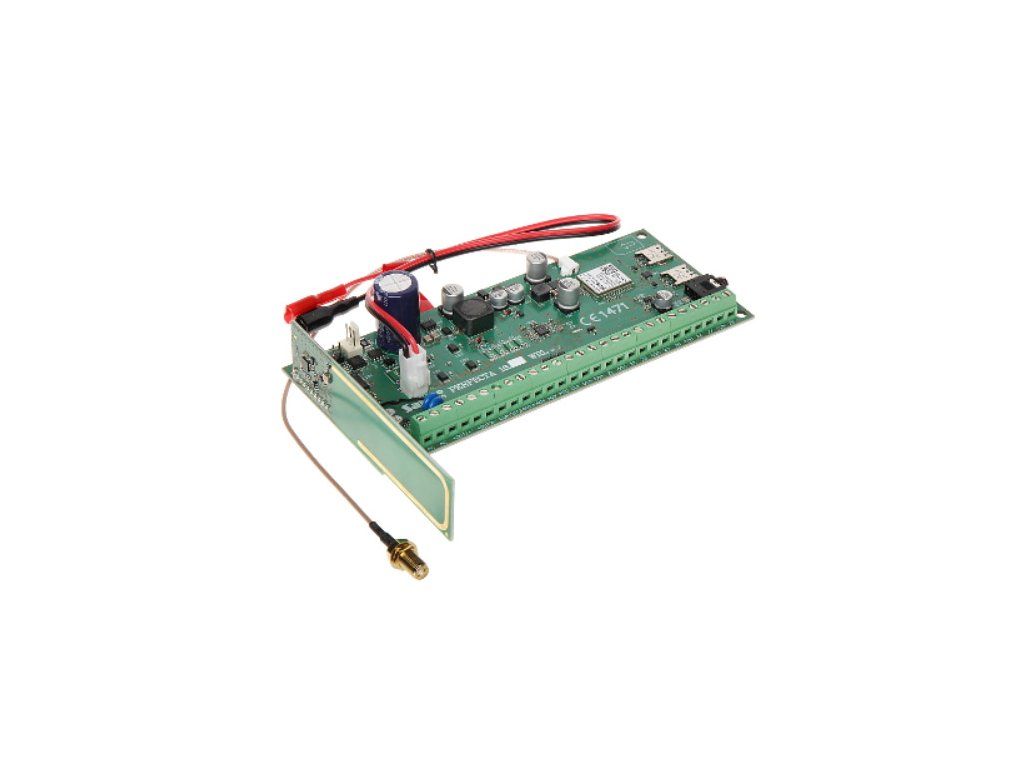

PERFECTA 16-WRL - ÚSTREDŇA ALARMOVÉHO SYSTÉMU - SATEL
Profesionálna ústredňa PERFECTA 16-WRL patrí do série SATEL PERFECTA. Zariadenie bolo navrhnuté s ohľadom na ochranu objektov strednej veľkosti - domov, bytov alebo komerčných priestorov. PERFECTA 16-WRL sa vyznačuje veľmi jednoduchou konfiguráciou a intuitívnou obsluhou. Stojí za to spomenúť, že ústredňa umožňuje vytvoriť inštaláciu bezdrôtového aj hybridného alarmu (spojenie s tradičným drôtovým systémom).
Použitie špeciálnych riešení umožnilo implementáciu obojsmernej komunikácie. Obojsmerné spojenie sa týka ako diaľkového ovládača PRF-LCD-WRL, tak aj sirén série MSP-300 R. Komunikácia prebieha v pásme frekvencie 433 MHz. V diaľkovej inštalácii môžu byť tiež použité senzory série MICRA a nové diaľkové ovládače MPT-350. Používateľ tak získa možnosť rýchlej rozšírenia existujúceho systému bez vykonávania komplikovaných elektroinštalačných prác. PERFECTA 16-WRL má tiež zabudovaný modul GSM/GPRS komunikácie. Umožňuje spoluprácu s mobilnou aplikáciou PERFECTA CONTROL, spracovanie PUSH správ, diaľkovú konfiguráciu pomocou aplikácie PERFECTA Soft, ako aj efektívne sledovanie udalostí (napr. v spolupráci s monitorovacou stanicou bezpečnostnej agentúry). PERFECTA 16-WRL ďalej ponúka hlasové oznamovanie, ovládanie prostredníctvom SMS a zvukové overenie (odpočúvanie zvukov z chráneného objektu).
PERFECTA 16-WRL môže obsluhovať dve SIM karty v rozmere nano-SIM. Dual SIM pomáha zabezpečiť vyššiu spoľahlivosť systému. Pokročilá elektronika ústredne alarmu Satel je vybavená 8 vstupmi a 4 výstupmi. Existuje možnosť rozšírenia použitím expandérov: INT-E, INT-O alebo INT-ORS.
Ústredňa alarmu Satel zabezpečuje používateľom možnosť rozdelenia systému na 2 nezávislé zóny. Dve oblasti môžu fungovať v oddelenej konfigurácii. Navyše každé z vstupov môže byť priradené k jednej alebo dvom vyhradeným zónam alarmu. Konfigurácia alarmového systému založeného na PERFECTA 16-WRL môže byť realizovaná pomocou jednoducho ovládateľného softvéru PERFECTA Soft (z pripojeného cez kábel RS-232 (TTL) počítača alebo diaľkovo). Existuje tiež možnosť priameho naprogramovania inštalácie pomocou ovládača, využitím špeciálnych sekvencií kláves v servisnom menu. Dodajme, že ústredňa Satel PERFECTA poskytuje vynikajúcu ochranu v súlade s požiadavkami normy Grade 2 EN 50131.
Najdôležitejšie vlastnosti ústredne:
- zhoda s EN 50131 Grade 2
- od 8 do 16 programovateľných drôtových vstupov:
- výber konfigurácie: NO, NC, EOL, 2EOL/NO, 2EOL/NC
- možnosť obsluhy žalúziových a vibračných senzorov
- od 4 do 12 výstupov programovateľných drôtových
- 2 napájacie výstupy na doske
- dalšie 4 bezdrôtové výstupy pre obsluhu bezdrôtových sirén MSP-300
- zabudované moduly:
- GSM/GPRS s 2 slotmi SIM (SMS, monitoring do stanice, mobilná aplikácia, PUSH upozornenia)
- hlasový (prehrávanie hlasových správ pre telefonické oznamovanie)
- akustická overenie alarmu (odpočúvanie zvukov)
- integrovaný rádiový modul pracujúci na frekvencii 433 MHz, poskytujúci šifrovanú bezdrôtovú komunikáciu:
- obojsmernú s ovládačmi PRF-LCD-WRL a sirénami MSP-300 R
- jednosmernú so senzormi série MICRA a ovládačmi MPT-350
- rozdelenie systému na 2 zóny:
- 3 režimy stráženia v každej zóne
- možnosť pridelenia vstupu dvom zónam
- ovládanie používateľom alebo pomocou časovačov
- komunikačná zbernica pre pripojenie ovládačov (PRF-LCD) a modulov rozšírenia (INT-E, INT-O, INT-ORS)
- ovládanie systému pomocou:
- drôtových ovládačov PRF-LCD alebo bezdrôtových PRF-LCD-WRL
- mobilnej aplikácie PERFECTA CONTROL
- diaľkových ovládačov MPT-350 (do 15)
- možnosť aktualizácie softvéru (firmware)
- heslá:
- 15 používateľských hesiel
- 1 servisné heslo
- úprava názvov (používateľov, zón, vstupov, výstupov a modulov) uľahčujúca ovládanie systému a jeho dohľad
- 8 časovačov s možnosťou nastavenia výnimiek
- pamäť 3584 udalostí
- automatická diagnostika základných komponentov systému
- zabudovaný spínaný napájací zdroj:
- ochrana proti preťaženiu
- ochrana proti úplnému vybití akumulátora
- regulácia nabíjacieho prúdu akumulátora
- programovanie nastavení ústredne:
- lokálne – ovládač, počítač s nainštalovaným programom PERFECTA Soft, pripojený k portu RS?232 (TTL) ústredne
- vzdialene – počítač s nainštalovaným programom PERFECTA Soft, spájajúci sa s ústredňou cez GPRS
Diaľková obsluha
Modul GSM/GPRS
Profesionálne alarmové systémy série PERFECTA sa vyznačujú jednoduchou diaľkovou obsluhou a ľahkou konfiguráciou vďaka zabudovanému modulu GSM/GPRS. Toto riešenie umožňuje diaľkové programovanie systému pomocou počítača s softvérom PERFECTA Soft, ako aj diaľkové ovládanie systému pomocou smartfónu s aplikáciou PERFECTA CONTROL, čo zahŕňa zapínanie a vypínanie systému, prehliadanie histórie udalostí atď. Ústredňa PERFECTA 16-WRL, vybavená modulom GSM/GPRS, ponúka tiež možnosť diaľkového monitorovania udalostí (tiež ich možno monitorovať prostredníctvom SMS alebo zvukovým kanálom).
Jednou z najdôležitejších výhod tohto systému je podpora dvoch SIM kariet. Druhú kartu možné použiť na zabezpečenie spoľahlivej činnosti alarmu. Odporúča sa používať dve rôzne SIM karty od rôznych operátorov, čím sa vyhnete problémom zo strany poskytovateľa. Ústredňa PERFECTA 16-WRL tiež umožňuje monitorovať stav prostriedkov na karte a informuje, keď sú blízko vyčerpania - systém sám odošle upozornenie používateľovi.
Perfecta Control
Alarmové systémy značky SATEL sa vyznačujú bezplatnou mobilnou aplikáciou, ktorá umožňuje pohodlné prepojenie s ústredňou PERFECTA 16-WRL. Aplikácia PERFECTA sa vyznačuje prehľadným a používateľsky príjemným rozhraním a zároveň ponúka širokú funkcionalitu, čím robia alarmový systém mimoriadne užitočným. Prostredníctvom aplikácie môžu používatelia:
• plne kontrolovať systém,
• aktivovať a deaktivovať alarm alebo jednotlivé alarmové zóny,
• monitorovať stav zón, alarmových vstupov/výstupov a prehliadať históriu udalostí,
• ovládať výstupy a pripojené zariadenia automatizácie,
• kontrolovať osvetlenie a iné prvky inteligentného domu.
Sama aplikácia PERFECTA CONTROL využíva PUSH upozornenia, maximalizujúc pohodlie kontroly a uľahčujúc sledovanie udalostí prostredníctvom krátkych zvukových upozornení. Pôsobiac na pozadí, aplikácia poskytuje kontinuálne informovanie o stave systému Satel, bez ohľadu na to, či používateľ aktuálne používa telefón alebo ho ukladá na iné miesto.
Programovanie a manažment
PERFECTA Soft
Programovanie ústredne PERFECTA 16-WRL sa realizuje pomocou intuitívneho softvéru PERFECTA Soft spoločnosti Satel. Aplikácia na programovanie sa výrazne vyznačuje prehľadným rozhraním, ktoré používateľa „vedie za ruku“ cez jednotlivé kroky konfigurácie jednoducho a zrozumiteľne. Zároveň bohaté možnosti programu robia z neho mimoriadne užitočný nástroj aj pre skúsených inštalatérov. Aplikácia im umožňuje rýchlu konfiguráciu aj tých najpokročilejších funkcií alarmu.
Softvér PERFECTA Soft ponúka tri pohodlné spôsoby správy systému.
1. Drátové spojenie cez rozhranie RS-232 (vyžaduje použitie kábla USB-RS).
2. Diaľková konfigurácia prostredníctvom bezdrôtového spojenia s modulom GSM/GPRS.
3. Programovanie na úrovni ovládača PRF-LCD, umožňujúce rýchlu zmenu základných nastavení.
Bez ohľadu na vybranú metódu, inštalatéri Satel môžu plne kontrolovať a prispôsobovať alarmový systém individuálnym potrebám, čerpajúc vnímateľné výhody z flexibility a všestrannosti softvéru PERFECTA Soft.
Hlasové správy a možnosť posluchu
Ústredňa PERFECTA 16-WRL ponúka inovatívnu funkciu zabudovaného audio modulu, ktorý umožňuje definovať až 16 vlastných hlasových správ. Táto funkcionalita umožňuje používateľom intuitívne a pohodlne ovládať vybrané aspekty alarmového systému. Na zaistenie ešte väčšej personalizácie je možné nahrať vlastné hlasové správy v formáte WAV.
Okrem toho, po pripojení mikrofónu (napr. MIC-1) k ústredni Satel môžu používatelia nadviazať spojenie a odpočúvať zvuky z objektu. Táto funkcia umožňuje diaľkovú kontrolu a monitorovanie situácie v stráženom priestore.
Bezpečnosť a spoľahlivosť
Bezpečné, šifrované diaľkové spojenie
Spoločnosť SATEL ponúka vlastnú službu spojenia, ktorá zabezpečuje najvyššiu úroveň bezpečnosti počas diaľkovej komunikácie s alarmovým systémom. Táto inovatívna služba garantuje spoľahlivosť fungovania, eliminujúc problémy spojené s konfiguráciou externých IP adries alebo komplikovanými sieťovými nastaveniami.
Núdzový režim
V prípade výpadku elektrickej siete sú ústredne PERFECTA 16-WRL značky SATEL vybavené pokročilým systémom záložného napájania založeného na kyselinovo-olovených akumulátoroch 12V. Aby bola zaistená optimálna práca núdzového režimu, je kľúčové správne vybrať kapacitu akumulátora k skutočnej spotrebe energie systému.
Týmto riešením môže byť doba prevádzky ústredne na záložné napájanie významne predĺžená, minimalizujúc riziko prerušenia fungovania alarmového systému spôsobeného nedostatkom sieťového napájania. Podľa normy EN 50131 Grade 2 musí použitý akumulátor garantovať nepretržitú činnosť systému minimálne 12 hodín.
Technické špecifikácie:
| PERFECTA 16-WRL |
| Hlasové správy | 16 |
| Pamäť udalostí | 3584 |
| Zóny | 2 |
| Timery | 8 |
| Rozmery dosky elektroniky | 160 x 110 mm |
| Prevádzkový teplotný rozsah | -10…+55°C |
| Napätie napájania (±15%) | 18 V AC, 50-60 Hz |
| Odber prúdu v pohotovostnom režime | 220 mA |
| Maximálny odber prúdu | 240 mA |
| Váha | 115 g |
| Maximálna vlhkosť | 93±3% |
| Napätie oznámenia poruchy akumulátora (±10%) | 11 V |
| Napätie odpojenia akumulátora (±10%) | 10,5 V |
| Trieda prostredia podľa EN50130-5 | II |
| Maximálny odber prúdu z akumulátora | 180 mA |
| Programovateľné drôtové vstupy | 8 |
| Maximálny počet programovateľných vstupov | 16 |
Programovateľné drôtové výstupy
| 4 |
Maximálny počet programovateľných výstupov
| 12 |
| Napájacie výstupy | 2 |
| Komunikačné zbernice | 1 |
| Ovládače | až 4 |
| Stupeň zabezpečenia podľa EN 50131 | Grade 2 |
| Zaťažiteľnosť výstupu AUX | 500 mA/ 12 V DC |
| Odporúčaný transformátor | 40 VA |
| Používatelia | 15 |
| Zaťažiteľnosť výstupu KPD | 500 mA / 12 V DC |
| Rozsah výstupného napätia | 10,5 V…14 V DC |
| Nabíjací prúd akumulátora | 500 mA |
| Výstupné napätie napájacieho zdroja | 12 V DC ±15% |
| Telefónne čísla pre oznamovanie | 8 |
| Výstupný prúd napájacieho zdroja | 2 A |
| Zaťažiteľnosť programovateľných výstupov nízkonapäťových | 25 mA / 12 V DC |
| Zaťažiteľnosť programovateľných výstupov vysokonapäťových | 1000 mA / 12 V DC |
| Odber prúdu v pohotovostnom režime z akumulátora | 100 mA |
