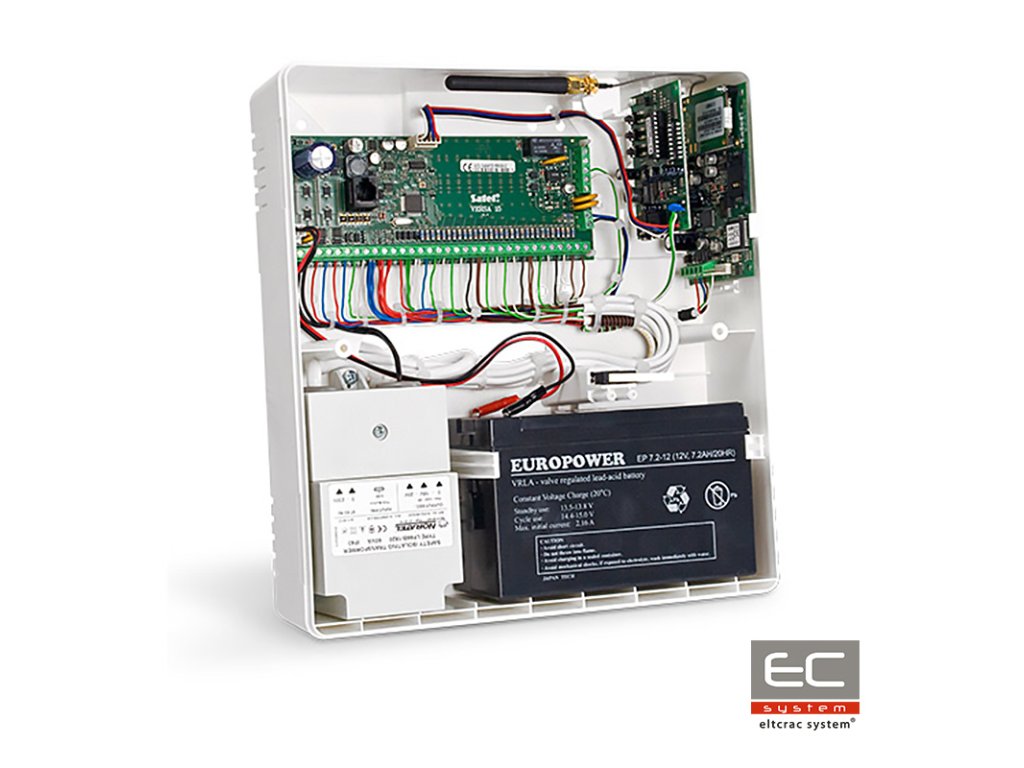

PERFECTA 16 SET-A - Ústredňa alarmu PERFECTA 16, ANT-GSM-I, skriňa OPU-4 P (sada) - SATEL

Podrobný popis

PERFECTA 16 SET-A - Ústredňa alarmov - SATEL

---

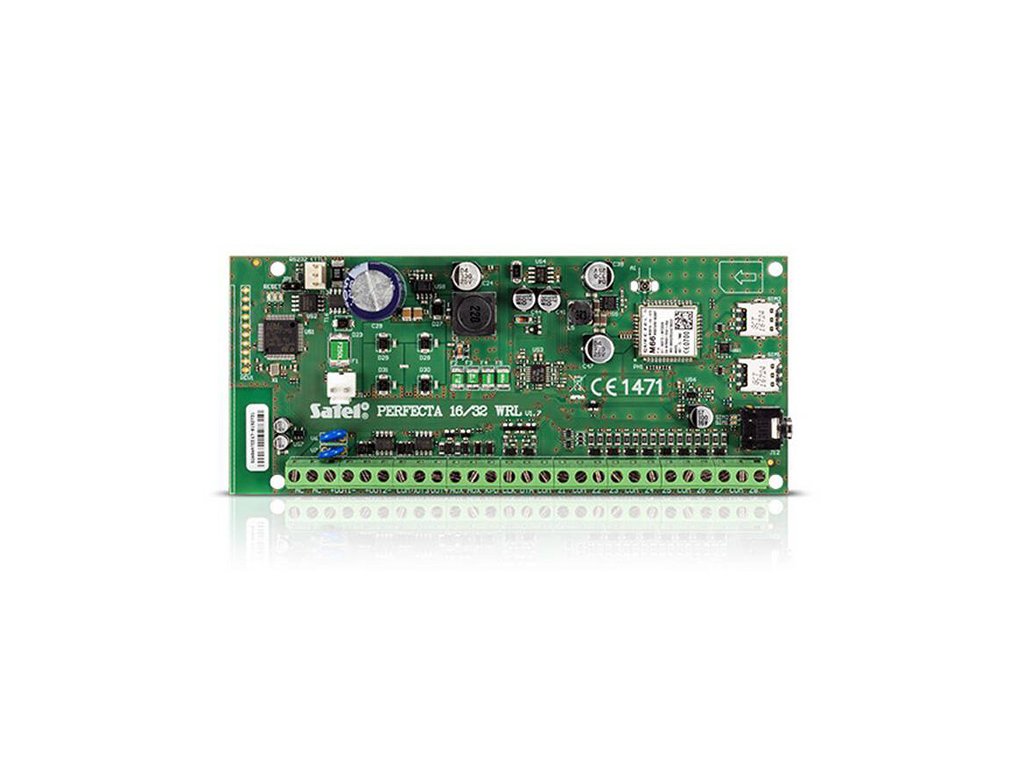

PERFECTA 16 je ústredňa alarmového systému zo série SATEL PERFECTA. Zariadenie je určené na ochranu malých a stredných objektov (byty, rodinné domy, radové domy, kancelárie, malé firmy a pod.). Ústredňa sa vyznačuje rýchlou inštaláciou, jednoduchou konfiguráciou a jednoduchou a intuitívnou obsluhou. Existuje tiež možnosť ovládania funkcií alarmového systému pomocou ovládačov pracujúcich v frekvenčnom pásme 433 MHz (po pripojení modulu INT-RX-S) alebo diaľkovo pomocou mobilnej aplikácie PERFECTA CONTROL. Zariadenie má zabudovaný GSM/GPRS modul umožňujúci spoluprácu s mobilnou aplikáciou, podporuje PUSH správy, bezdrôtovú konfiguráciu pomocou programu PERFECTA Soft, monitoring udalostí (napr. pre monitorovaciu stanicu bezpečnostnej agentúry), hlasové upozornenie, ovládanie cez SMS a audio overovanie (odpočúvanie zvukov z chráneného objektu). PERFECTA 16 môže obsluhovať dve nano-SIM karty, čím poskytuje dodatočnú ochranu kontinuity komunikácie (napr. v prípade problémov so sieťou u jedného operátora zariadenie sa automaticky prepne na druhú kartu). Doska elektroniky ústredne je vybavená 8 vstupmi a 4 výstupmi drôtovými. Pre rozšírenie systému o ďalšie vstupy/výstupy je potrebné použiť expandéry vstupov INT-E a výstupov INT-O alebo INT-ORS. Zariadenie umožňuje rozdelenie systému do dvoch zón, pričom každá z nich môže pracovať v jednom z troch režimov činnosti (denný, nočný, plný). Každý vstup môže byť priradený k jednej alebo obidvom vyhradeným zónam. Konfiguráciu systému je možné vykonať pomocou počítača s intuitívnym softvérom PERFECTA Soft (pripojeného káblom RS-232 (TTL) k počítaču alebo diaľkovo), a tiež prostredníctvom manipulátora, použitím klávesových sekvencií v servisnom menu. Ústredňa zaručuje ochranu v súlade s požiadavkami Grade 2 EN 50131

.

Najdôležitejšie vlastnosti ústredne:

• súlad s EN 50131 Grade 2
• od 8 do 16
programovateľných drôtových vstupov:
• voľba konfigurácie: NO, NC, EOL, 2EOL/NO, 2EOL/NC
• možnosť obsluhy roletových a vibračných čidiel
• od 4 do 12 výstupov programovateľných
drôtových
• 2 napájacie výstupy
na hlavnej doske
zabudované moduly:
• GSM/GPRS s 2 SIM slotmi
(SMS, monitoring do strediska, mobilná aplikácia, PUSH upozornenia)
• hlasový
(prehrávanie hlasových správ na účely telefonického upozornenia)
• akustické overenie alarmu
(odpočúvanie zvukov)
rozdelenie systému na 2 zóny:
• 3 režimy činnosti v každej zóne
• možnosť priradenia vstupu k dvom zónam
• ovládanie používateľom alebo pomocou časovačov
• komunikačná zbernica
na pripojenie manipulátorov (PRF-LCD), rozširujúcich modulov (INT-E, INT-O, INT-ORS) a expanderu pre ovládače 433 MHz (INT-RX-S)
ovládanie systému pomocou:
• manipulátorov PRF-LCD
(do 4)
• mobilnej aplikácie PERFECTA CONTROL
• ovládačov pracujúcich v pásme 433 MHz (do 15)
– vyžaduje spoluprácu s modulom INT-RX-S (PERFECTA 16 Firmware v1.02 alebo novší)
• možnosť aktualizácie softvéru
(firmware)
heslá:
• 15 používateľských hesiel
• 1 servisné heslo
• editácia názvov
(používateľov, zón, vstupov, výstupov a modulov) na uľahčenie ovládania systému a jeho dohľadu
• 8 časovačov
s možnosťou nastavenia výnimiek
• pamäť 3584 udalostí
• automatická diagnostika
základných komponentov systému
zabudovaný impulzný zdroj
:
• ochrana proti preťaženiu
• ochrana proti úplnému vybitiu akumulátora
• regulácia prúdu nabíjania akumulátora
programovanie nastavení ústredne:
• lokálne
– manipulátor, počítač so softvérom PERFECTA Soft, pripojený k portu RS?232 (TTL) ústredne
• diaľkovo
– počítač so softvérom PERFECTA Soft, pripojený k ústredni cez GPRS

Diaľkové ovládanie

Modul GSM/GPRS

Ústredne alarmov zo série PERFECTA sa vyznačujú možnosťou jednoduchej diaľkovej obsluhy a ľahkej konfigurácie vďaka zabudovanému modulu GSM/GPRS

.

Toto riešenie umožňuje diaľkové programovanie systému z počítača pomocou PERFECTA Soft a diaľkové ovládanie systému z telefónu pomocou aplikácie PERFECTA CONTROL - aktivácia a deaktivácia systému, história udalostí a pod. Vďaka modulu GSM/GPRS umožňuje ústredňa PERFECTA 16 aj diaľkové monitorovanie udalostí

(môže ich tiež monitorovať cez SMS alebo audio kanál).

Veľkou výhodou tohto systému je podpora dvoch SIM kariet.

Použitie druhej karty umožňuje značne zvýšiť výkonnosť a spoľahlivosť činnosti. Aby sa minimalizovalo riziko, odporúča sa používať karty od rôznych operátorov, čím sa vyhneme potenciálnym problémom zo strany poskytovateľa. Ústredňa umožňuje aj monitoring prostriedkov na karte a informuje, keď sú blízko vyčerpania.

Perfecta Control

Obrovskou výhodou systémov značky SATEL je bezplatná mobilná aplikácia

, ktorá umožňuje pripojenie k ústredni alarmov. Aplikácia je veľmi jednoduchá a príjemná na obsluhu, má intuitívne rozhranie priaznivé pre používateľa a je charakterizovaná veľkou funkčnosťou, čo z nej robí pohodlný nástroj na ovládanie systému.

Z úrovne aplikácie môže používateľ:

• Aktivovať a deaktivovať
celý alarmový systém, ako aj jednotlivé zóny
• Kontrolovať stav jednotlivých zón,
vstupov/výstupov alarmových, a tiež prezerať históriu udalostí
• Ovládať výstupy,
čiže obsluhovať pripojené automatizačné zariadenia, ovládať osvetlenie a pod.

Aplikácia PERFECTA CONTROL realizuje upozornenia pomocou správ PUSH

. Táto funkcia maximalizuje jednoduchosť kontroly a značne uľahčuje sledovanie udalostí na objekte, vďaka krátkym zvukovým signálom. Aplikácia pracuje na pozadí, takže používateľ je upozorňovaný na stav systému nepretržite, nezávisle od toho, či aktuálne používa telefón.

Programovanie a riadenie

PERFECTA Soft

Celý proces programovania je jednoduchý a intuitívny vďaka systému PERFECTA Soft. Vyznačuje sa pohodlným rozhraním, ktoré umožňuje jednoduché naprogramovanie ústredne PERFECTA 16, krok za krokom sprevádzajúc používateľa cez jednotlivé etapy. Je to tiež obrovská výhoda pre skúsených inštalačných pracovníkov, ktorí z jeho úrovne môžu rýchlo konfigurovať aj tie najpokročilejšie alarmové funkcie. Vďaka tomuto riešeniu môže inštalátor riadiť systém tromi spôsobmi:

• Drôtovo, prostredníctvom rozhrania RS-232
(vyžaduje použitie USB-RS kábla)
• Diaľkovo, pripojením sa bezdrôtovo cez modul GSM/GPRS
• z úrovne manipulátora PRF-LCD
( umožňuje to rýchle zmeny základných funkcií)

Hlasové správy a možnosť odpočúvania

Ústredňa PERFECTA 16 má tiež zabudovaný audio modul, na ktorom možno definovať až 16 správ. To umožňuje používateľovi jednoduché a pohodlné ovládanie niektorých funkcií ústredne. Riešenie sa môže stať ešte intuitívnejším vďaka možnosti nahrať svoje vlastné hlasové správy

vo formáte WAV. Navyše, ak sa ústredňa vybaví mikrofónom (napr. MIC-1) používateľ môže "zatelefonovať" na ústredňu a odpočúvať, čo sa deje v objekte.

Bezpečnosť a spoľahlivosť

Bezpečné, šifrované diaľkové pripojenie

Vďaka autorskému šifrovaciemu spojeniu od spoločnosti SATEL nie je diaľkové pripojenie ohrozené zásahmi tretích strán a zaručuje vysokú úroveň bezpečnosti. Systém zaručuje šifrovanú komunikáciu, ktorá umožňuje dôvernosť prenosu a značne zvyšuje spoľahlivosť činnosti. Navyše šifrovacie spojenie nevyžaduje externú IP adresu

alebo vykonanie pokročilých nastavení siete.

Núdzový režim

V prípade výpadku elektrickej siete ústredne značky SATEL majú ochranu v podobe olovených akumulátorov 12 V. Aby sa zabezpečila správna činnosť tohto systému, mali by sa zvoliť kapacita akumulátora podľa príkonu. To umožní dostatočne dlhý čas práce v núdzovom režime. Takýto systém umožňuje značné zníženie rizika činnosti systému a umožní minimalizovať riziko spojené s poruchou. Na splnenie normy EN 50131 Grade 2, použitý akumulátor musí zaručovať prácu v núdzovom režime počas obdobia minimálne 12 hodín

.

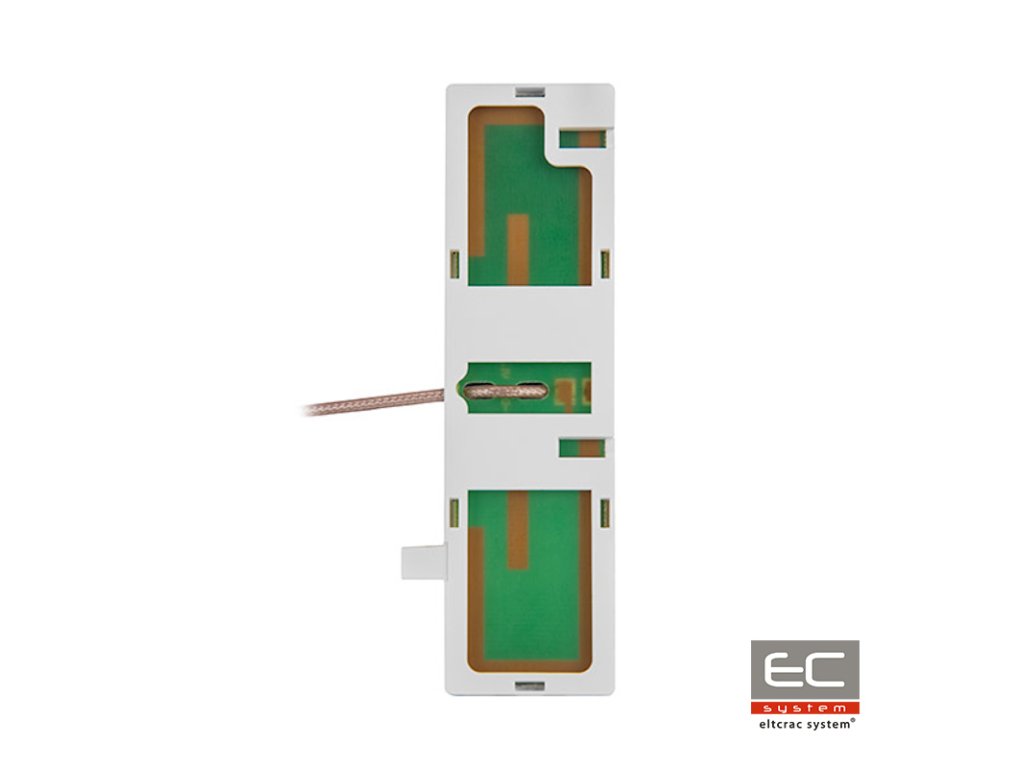

ANT-GSM-I - Dvojpásmová GSM anténa so zástrčkou IPX - SATEL

ANT-GSM-I je dvojpásmová anténa určená na prácu s ústredňami PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, VERSA Plus, INTEGRA 128-WRL, a tiež s modulmi GSM-X, INT-GSM a MICRA. Zariadenie pracuje na dvoch frekvenčných pásmach: 900/1800 MHz. Anténu je možné umiestniť v skrinkách SATEL vyrobených z plastu, osadených špeciálnym miestom určeným na montáž tohto typu zariadení (napr. OPU-2 B, OPU-3 P a OPU-4 P

).

Vlastnosti antény:

anténa 900/1800 MHz
•
  konštrukcia umožňujúca montáž v skrinkách OPU-2 B, OPU-3 P a OPU-4 P

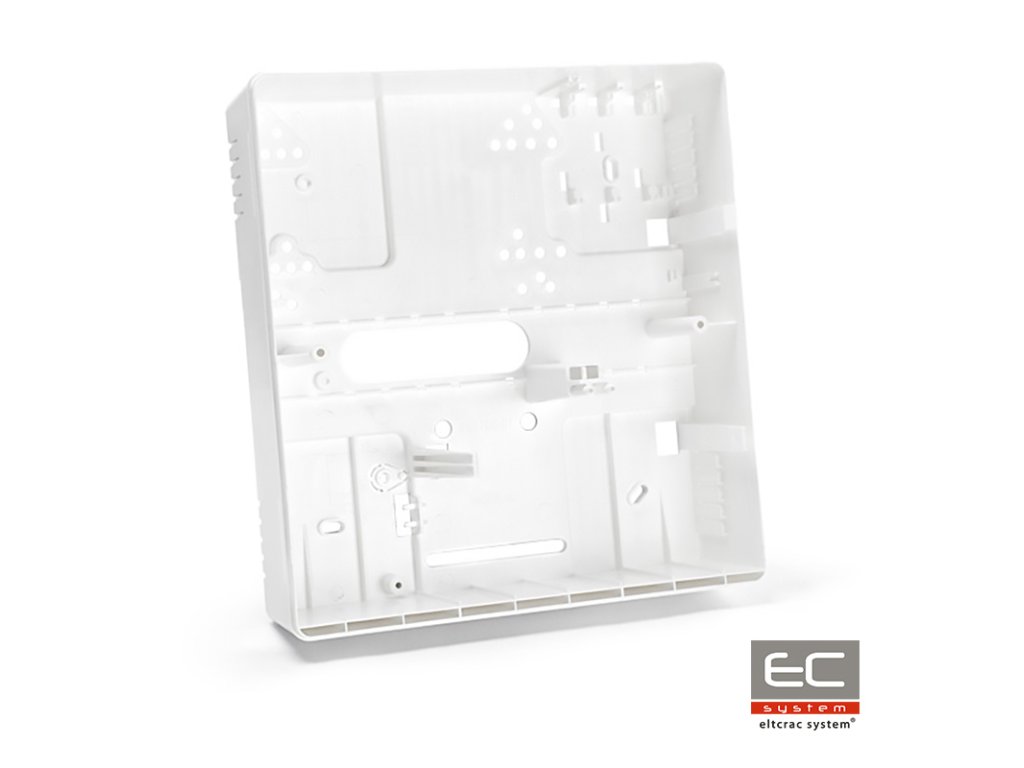

OPU-4 P - Skrinka pre hlavné dosky série VERSA, exteriérová - SATEL

Silná exteriérová skrinka, vyrobená z polystyrénu v bielej farbe. Umožňuje montáž v jej vnútri ústrední alarmov SATEL, rozširujúcich modulov, komunikačných modulov, ovládačov a mnohých iných zariadení. Estetický vzhľad umožňuje použitie skrinky v užívateľských priestoroch na verejnosti. Aby skrinka zabrala menej miesta, je možné montovať podklad jej základne do steny. OPU-4 P je vybavená dvojnásobnou ochranou proti sabotáži: proti otvoreniu krytu a odstráneniu zo steny. V skrinke sa tiež nachádza miesto na montáž sieťových transformátorov 40 alebo 60 VA, môže tiež obsahovať zásuvný akumulátor 12 V s kapacitou 7 Ah. Nepretrháva ani neoslabenie rádiový signál

, takže v jej vnútri môžu byť umiestnené bezdrôtové zariadenia spolu s anténami.

Vlastnosti skrinky:

rozmery: 266 x 286 x 100 mm
dvojitá ochrana proti sabotáži
možnosť inštalácie bezdrôtových zariadení s anténami vnútri skrinky
miesto na transformátor: 40 alebo 60 VA
možnosť montáže napájacieho zdroja APS-412 namiesto transformátora
exteriérová montáž

Prejdite do tabuľky kompatibility

Technické špecifikácie:

PERFECTA 16Hlasové správy1635842818 V AC, 50-60 Hz21do 4 Grade 2500 mA/ 12 V DC40 VA15500 mA / 12 V DC10,5 V…14 V DC500 mA12 V DC ±15%82 A25 mA / 12 V DC1000 mA / 12 V DC100 mA

Pamäť udalostí
Zóny
Časovače
Rozmery dosky elektroniky	160 x 68 mm
Rozsah pracovných teplôt	-10…+55°C
Napájacie napätie (±15%)
Odber prúdu v stave pohotovosti	150 mA
Maximálny odber prúdu	180 mA
Hmotnosť	105 g
Maximálna vlhkosť	93±3%
Napätie ohlásenia poruchy akumulátora (±10%)	11,5 V
Napätie odpojenia akumulátora (±10%)	10,5 V
Prostredné trieda podľa EN50130-5	II
Maximálny odber prúdu z akumulátora	160 mA
Drôtové programovateľné vstupy	8
Maximálny počet programovateľných vstupov	16
Drôtové programovateľné výstupy	4
Maximálny počet programovateľných výstupov	12
Napájacie výstupy
Komunikačné zbernice
Manipulátory
Senzorizácia podľa EN 50131
Zaťaženie výstupu AUX
Doporučený transformátor
Užívatelia
Zaťaženie výstupu KPD
Výstupné napätie
Prúd nabíjania akumulátora
Napätie výstupu napájacieho zdroja
Telefónne čísla na upozornenie
Výstupný prúd napájacieho zdroja
Zaťaženie nízkeho programovateľného výstupu
Zaťaženie vysoko programovateľného výstupu
Odber prúdu v pohotovostnom režime z akumulátora

####
