Podrobný popis

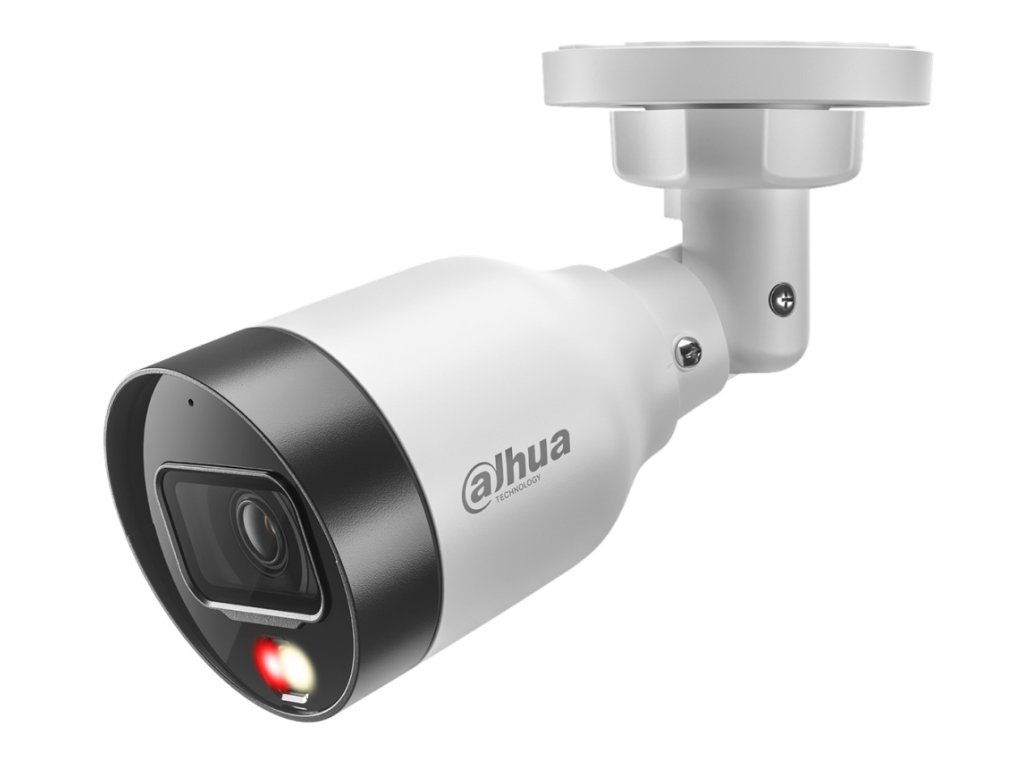

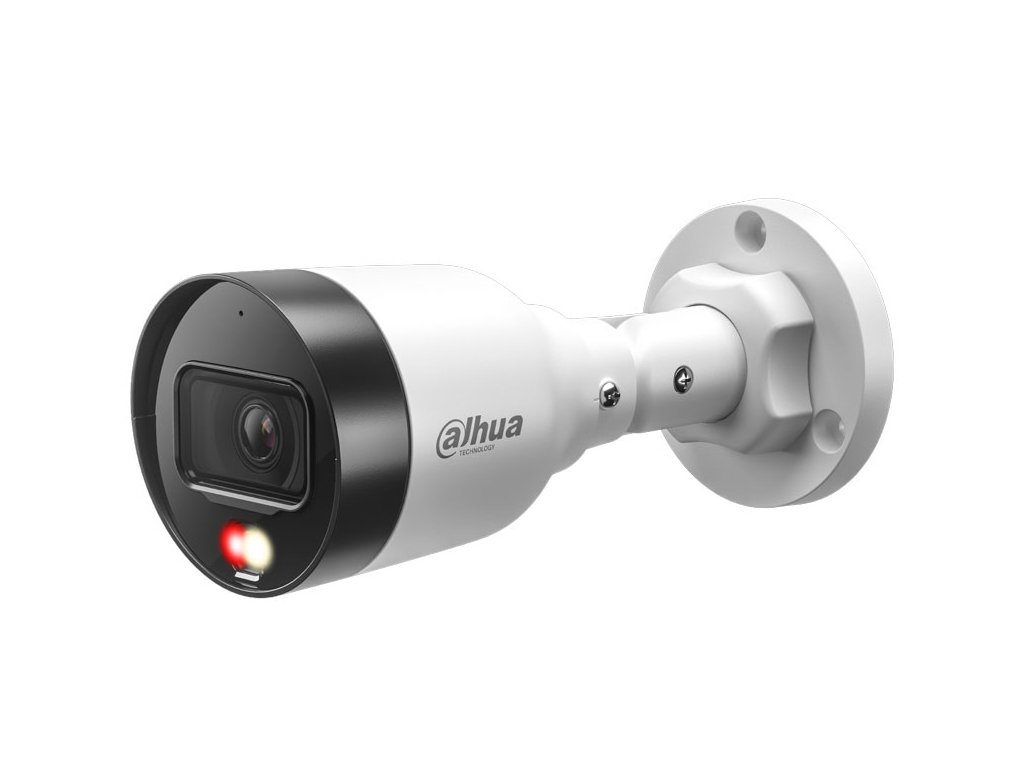

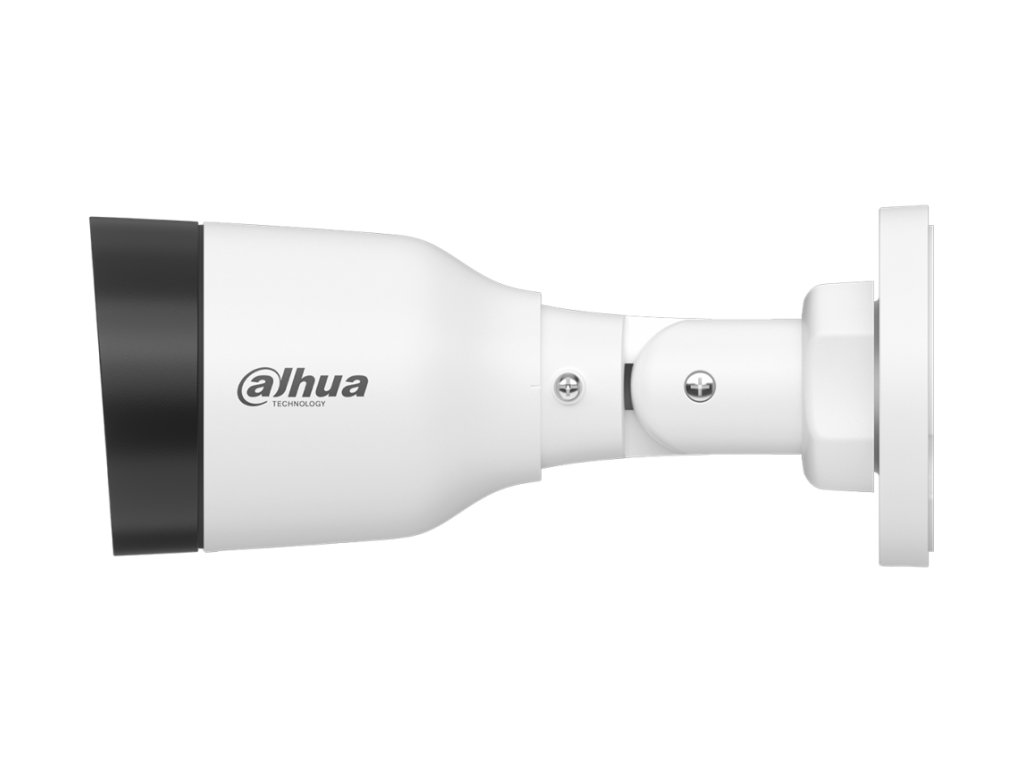

IP tubová kamera 4MPx IPC-HFW1439S1-A-IL-0280B-S6 - DAHUA
Model tuby IPC-HFW1439S1-A-IL-0280B-S6 je určený na budovanie profesionálnych IP systémov značky Dahua. Kamera má objektív pevnú ohniskovú vzdialenosť 2.8 mm, a efektívny snímač 1/2.9” CMOS, ktorý pracuje v rozlíšení 4MPx @2560×1440px.
Zariadenie má taktiež zabudovaný dvojnásobný osvetľovač v technológii Dual Light s dosahom do 30m (IR a biele svetlo). TTechnológia umožňuje práci kamery v 3 režimoch; ibaIR, iba biele svetlo alebo režim Smart: IR + biele svetlo.
Kryt kamery bol navrhnutý v štandarde IP67. Kamera je napájaná napätím 12V DC alebo PoE.
Technické parametre:
- Snímač: 1/2.9" CMOS
- Rozlíšenie: 4Mpx (2560 x 1440)
- Objektív: 2.8mm
- Uhol pohľadu: H: 94°, V: 51°, D: 110°
- IR LED osvetľovač: dosah do 30m
- Osvetľovač bieleho svetla: dosah do 30m
- Zabudovaný mikrofón: Áno
- Konfigurácia a vzdialená správa: softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Inteligentné funkcie: detekcia pohybu, klasifikácia objektu
- Odolnosť: IP67
- Príkon: < 3.3 W
- Rozmery: 162.6 mm × 70 mm× 70 mm
- Hmotnosť: 0.22 kg
- Napájanie: 12 V DC/PoE (802.3af)
Široký uhol nahrávania
Objektív 2.8mmm
Využívaný v kamere snímač CMOS s rozmerom 1/2.9 palca a objektív s pevnou ohniskovou vzdialenosťou 2.8mm umožňujú dosiahnuť široký uhol pozorovania do približne 94° na horizontálne. Tak široký uhol pozorovania znamená, že prezentovaná kamera je ideálna na realizáciu prehľadu a nahrávania celého diania v monitorovanej lokalite.
Modely s širokým uhlom, ktoré majú objektív s pevnou ohniskovou vzdialenosťou 2.8mm, sú najviac využívané verzie kamier v inštaláciách priemyselného videa, kvôli univerzálnosti a vysokej kvalite dodávaného videomateriálu.
![]()
Obr. 1 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera IPC-HFW1439S1-A-IL-0280B-S6 využíva dve metódy napájania – klasicky cez zásuvku 12VDC alebo priamo cez UTP kábel s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE sa môže realizovať priamo cez prepínač alebo PoE injektor. Výhodami využitia štandardu PoE sú:
- skrátený čas a náklady na inštaláciu vďaka zjednodušenej štruktúre káblovania
- žiadna potreba inštalácie dodatočných napájacích zdrojov
- možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)
![]()
Obr. 2 Napájanie a prenos obrazu v technológii PoE
Vzdialená konfigurácia a správa
P2P pripojenie cez cloud
Na realizáciu pripojenia k sieti kamera využíva štandardné Ethernet rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a živý prehľad alebo prehrávanie záznamov (kamery so slotom microSD). Samotné pripojenie sa môže realizovať na troch rôznych platformách:
- program Smart PSS, DSS Express, DSS PRO - špecializovaný softvér na správu vizuálneho monitoringu, ktorý umožňuje pokročilé modifikácie celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač - umožňuje rýchlo nadviazať pripojenie s využitím IP adresy kamery, zabezpečujúc prístup ku kompletnej funkcionalite zariadenia. Odporúča sa používať pre prehliadače Internet Explorer pre systémy Dahua.
- mobilná aplikácia iDMSS / gDMSS - mobilná platforma pre systémy iOS a Android, umožňujúca živý prehľad, prehrávanie záznamov a prijímanie upozornení na udalosti v rámci systému. Platforma DMSS využíva pripojenie cez cloud, čo eliminuje potrebu preposielania portov na routeri
Využitie cloudu na nadviazanie pripojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - ako na mobilných zariadeniach, tak aj na stacionárnych (PC, Notebook).
Efektívna kompresia dát
Kodek H.265/ HVEC
Nové modely IP kamier DAHUA využívajú efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti systémov priemyselnej televízie ako H.265. Tento štandard bol vytvorený ako odpoveď na potrebu prenosu video materiálov vo vysokom rozlíšení (4K) bez nadmerného zaťažovania prenosového kanála. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobnú úsporu pásma, čo v systémoch CCTV vedie k predĺženiu času archivácie materiálu na disku, zvýšeniu dostupnej priepustnosti prenosového kanála a predĺženiu životnosti dátových nosičov. Navyše, rozdiel v kvalite video materiálu v kompresii H.265, v porovnaní s verziou H.264, je prakticky nepostrehnuteľný.
![]()
Dôležité: režim kompresie v kamere IPC-HFW1439S1-A-IL-0280B-S6 je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Technická špecifikácia:
| IPC-HFW1439S1-A-IL-0280B-S6 |
|---|
| Kamera |
| Snímač | 1/2.9" CMOS |
Systém skenovania
| Pokročilé
|
| Maximálne rozlíšenie | 2560 x 1440 |
| Citlivosť | 0.006 lux@F1.6 (Farba,30 IRE)0.0006 lux@F1.6 (B/B,30 IRE)
0 lux (Osvetľovač zapnutý)
|
Pomer S/N
| >56dB
|
| Uzávierka | 1/3 s–1/100000 s |
| Objektív | 2.8 mm |
| Uhol pohľadu | H: 94°; V: 51°; D: 110° |
| IR LED osvetľovač | 1x IR LED, dosah do 30m
|
| Osvetľovač bieleho svetla | 1x LED, dosah do 30m |
| Režimy zobrazenia | iba IR, iba LED, Smart - IR + LED |
| Filtrovanie infračerveného svetla | Mechanický ICR |
Rozlíšenie
| 4M (2560 × 1440); 3M (2304 × 1296); 1080p (1920 × 1080); 1.3M (1280 × 960); 720p (1280 × 720); D1 (704 × 576/704 × 480); VGA (640 × 480); CIF (352 × 288/352 × 240) |
| Kompresia | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
Rýchlosť hlavného prúdu
| 4Mpx - 2560x1440 (1 ~ 20/30 snímok za sekundu) |
| Bitrate | H.264: 32 kbps–4096 kbps
H.265: 12 kbps–4096 kbps |
| Funkcie obrazu |
| AGC | Áno |
AWB (vyvažovanie bieleho svetla)
| Auto/natúralne/uverejnenie lampy/exteriér/manuel/regionálne prispôsobené |
| BLC | Áno |
| HLC | Áno |
| ROI | Áno
|
| Široký dynamický rozsah | Áno, WDR 120 dB
|
| Funkcie úpravy obrazu | 3D NR; Zrkadlo/flip (0°, 90°, 180°, 270°)
|
Detekcia pohybu
| 4 oblasti (úpravy: veľkosť, poloha, citlivosť, práh) |
Vyhradené oblasti
| 4 oblasti (úpravy: veľkosť, poloha) |
| Audio |
| Zabudovaný mikrofón | Áno |
| Kompresia zvuku | G.711a; G.711Mu; PCM; G.726 |
| Sieť |
| Pripojenie k sieti | RJ-45 (10/100Base-T) |
| Protokoly | IPv4; IPv6; HTTP; TCP/IP; UDP; ARP; RTP; RTSP; RTCP;RTMP; SMTP; FTP; DHCP; DNS; DDNS; NTP; Multicast; ICMP; IGMP; P2P; PPPoE; UPnP; SNMP; Qos |
| Kompatibilita | ONVIF (Profil S/Profile T); CGI |
| Vzdialená správa | SmartPSS Lite; DSS; DMSS |
| Používatelia | 6 (prihlásených súčasne)
|
Mobilné systémy
| iOS, android
|
Webový server
| Zabudovaný |
| Inteligentné funkcie |
| Perimetrická ochrana | podpora klasifikácie a presného odhaľovania osôb |
| Inteligentné vyhľadávanie | Spolupráca so Smart NVR pre presné inteligentné vyhľadávanie, extrahovanie udalostí a zlúčenie do videí z udalostí |
| Všeobecné |
| Odolnosť | IP67
|
| Napájanie | 12V DC, PoE (802.3af) |
Príkon
| <3.7W |
| Prevádzková teplota | -40 °C do 60 °C |
| Povolená vlhkosť | 95% |
| Materiál krytu | Kov + Plast |
| Rozmery | 162.6 mm × 70 mm× 70 mm |
| Hmotnosť | 0.22 kg |
