Podrobný popis

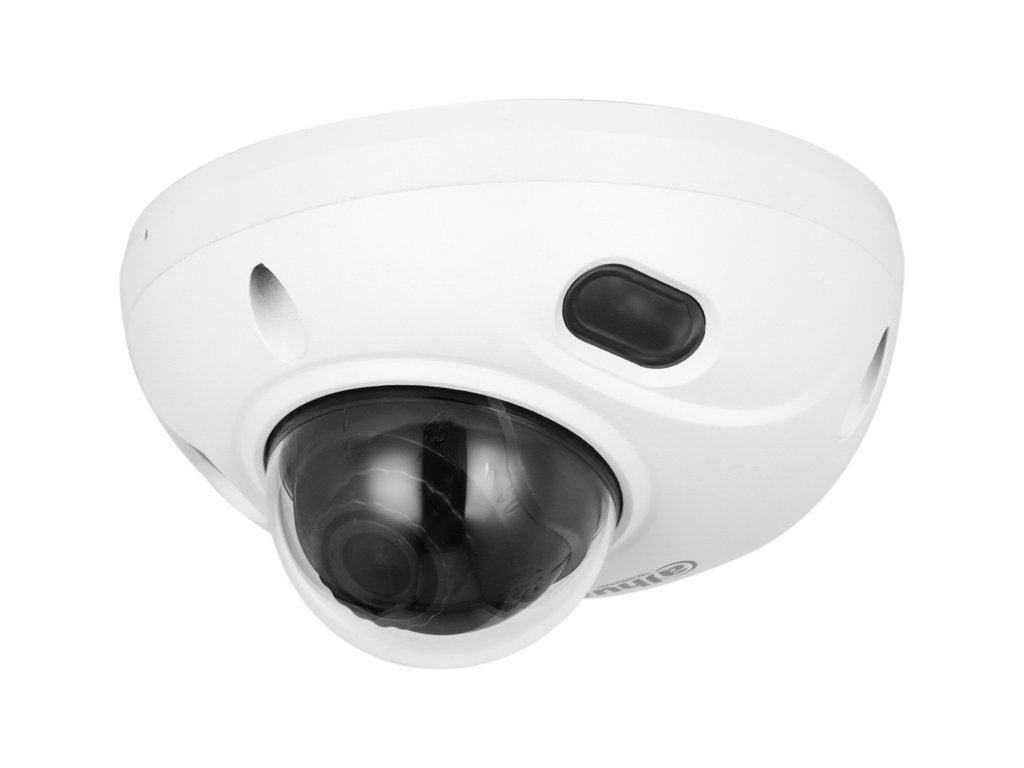

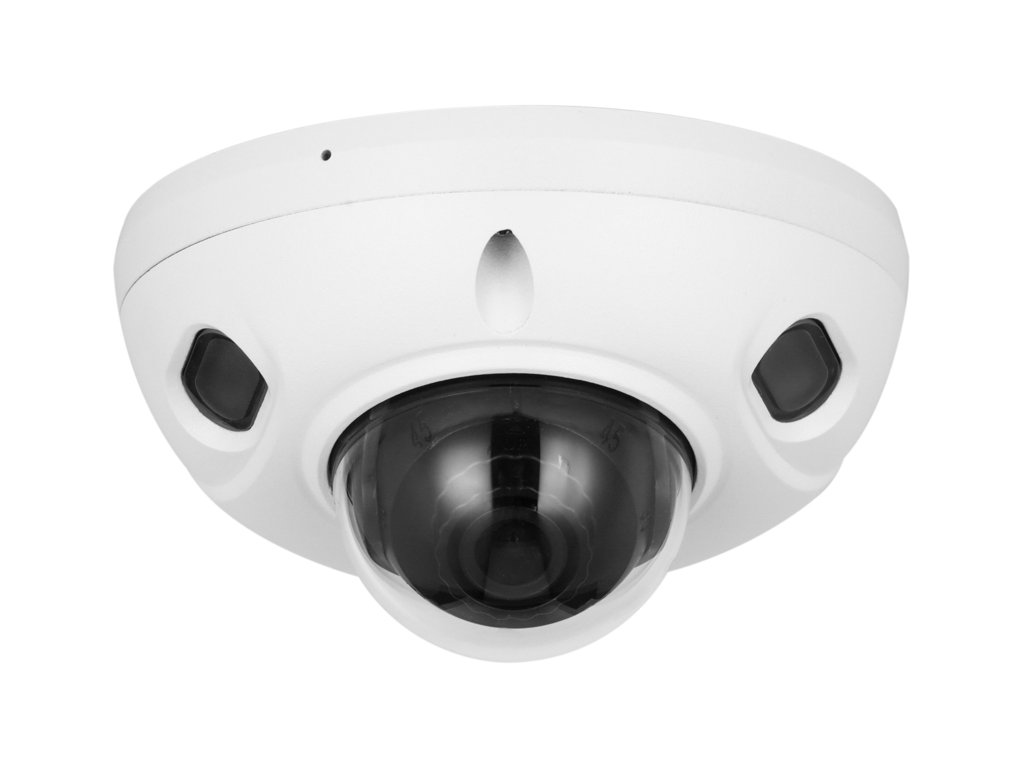

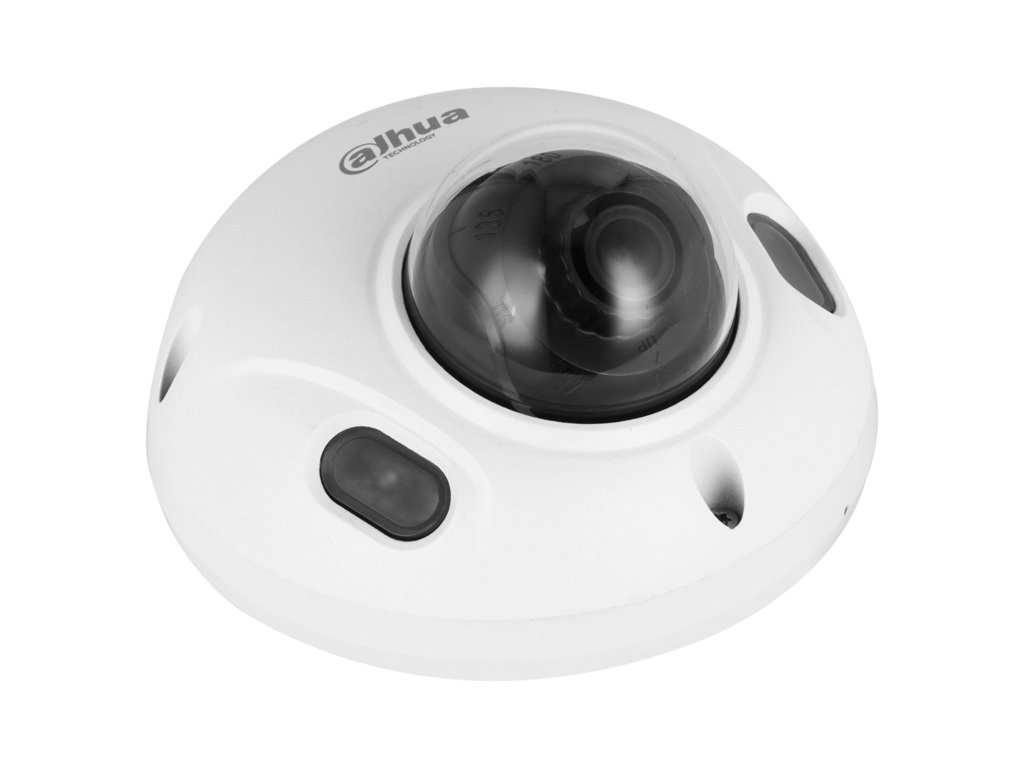

Kamera kopulová IPC-HDBW3541F-AS-0280B-S2 - DAHUA
Model fungujúci v systéme IP s objektívom pevné ohnisko 2,8 mm. Kamera má snímač 1/2.7" CMOS, ktorý pracuje v rozlíšení 2960 x 1668(5Mpx). Kompresia dát kamery funguje v štandarde H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia WDR 120 dB zlepšujúca dynamiku kamery vyzdvihuje viac detailov z kontrastného pohľadu. Zariadenie má tiež zabudované osvetlenie IR s dosahom do 30m. Okrem toho má zariadenie funkcie 3D NR, ROI, BLC, HLC, SSA, Defog, ktoré prispôsobujú fungovanie kamery aktuálnym podmienkam a výrazne zlepšujú kvalitu obrazu. Kryt kamery je vytvorený v štandarde IP67. Kamera je napájaná napätím 12V DC / PoE.
Technické parametre:
- Snímač: 1/2.7" CMOS
- Rozlíšenie: 5Mpx (2960x1688)
- Objektív: 2.8 mm
- Uhol pohľadu: 111°
- Osvetlenie IR: Áno, dosah do 30m
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Funkcie obrazu: 3D NR, ROI, BLC, HLC, SSA, Defog
- SMD 4.0: Áno, filtrovanie falošných poplachov
- AI SSA: Áno
- Inteligentná analýza obrazu: detekcia pohybu, prekročenie čiary, vniknutie do oblasti, klasifikácia objektu (človek / vozidlo)
- Konfigurácia a obsluha na diaľku: softvér VMS (Smart PSS, DSS Express, DSS PRO), webový prehliadač, mobilné aplikácie
- Zabudovaný mikrofón: Áno
- Vstup/výstup audio: 1/1
- Vstup/výstup alarmový: 1/1
- Trieda mechanickej odolnosti: IK10
- Trieda tesnosti: IP67
- Prevádzková teplota: -40°C do +60°C
- Napájanie: 12V DC, PoE
- Odber energie: max 7.2 W
- Rozmery : 64.8 mm × 111.0 mm
- Hmotnosť : 530g
Široký uhol nahrávania
Objektív 2.8mm
Použitý snímač CMOS v rozmere 1/2.7 palca a objektív s pevným ohniskom 2,8mm umožňuje dosiahnuť široký uhol pozorovania do približne 111° na vodorovnej osi. Tak široký uhol pozorovania robí, že prezentovaná kamera je ideálna na realizovanie prehľadu a nahrávania všetkých udalostí v monitorovanom objekte.
Modely širokouhlé, s pevnou ohniskovou vzdialenosťou 2.8mm sú najčastejšie používané verzie kamier v inštaláciách priemyselnej televízie, vzhľadom na univerzálnosť a vysokú kvalitu dodávaného video materiálu.
![]()
Obr. 1 Porovnanie uhlov nahrávania pre rôzne objektívy (s snímačom 1/2.8")
Napájanie prostredníctvom PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera IPC-HDBW3541F-AS-0280B-S2 využíva dve metódy napájania - klasicky cez zásuvku 12VDC alebo priamo cez skrutkovú UTP s využitím technológie Power over Ethernet (PoE). Napájanie prostredníctvom PoE môže byť realizované priamo cez Switch alebo Injector PoE. Medzi výhody plynúce z použitia štandardu PoE patrí:
- skrátený čas a náklady na inštaláciu vďaka zjednodušenej štruktúre káblovania
- žiadna potreba inštalovať dodatočné napájacie zdroje
- možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)
![]()
Obr. 2 Napájanie a prenos obrazu v technológii PoE
Diaľková konfigurácia a obsluha
P2P pripojenie cez cloud
Na realizáciu pripojenia k sieti kamera využíva štandardné Ethernet rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto pripojenie umožňuje konfiguráciu prevádzky, modifikáciu parametrov obrazu a živé sledovanie a prehrávanie nahrávok (kamery so slotom microSD). Realizácia samotného pripojenia môže byť realizovaná na troch, rôznych platformách:
- program Smart PSS, DSS Express, DSS PRO - špeciálny softvér na správu vizuálneho monitorovania, umožňujúci pokročilé modifikácie celého systému a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu
- webový prehliadač WEB - umožňuje rýchle nadviazanie spojenia využitím adresy IP kamery, pričom poskytuje prístup k celej funkcionalite zariadenia. Pre systémy Dahua sa odporúča používať prehliadač Internet Explorer.
- mobilná aplikácia iDMSS / gDMSS - mobilná platforma pre systémy iOS a Android, poskytujúca možnosť živého prevádzania, prehrávania nahrávok a prijímania upozornení na udalosti v rámci systému. Platforma DMSS využíva pripojenie cez cloud, čo eliminuje potrebu preposielať porty na routeri
Využitie cloudu na nadviazanie pripojení medzi systémom a používateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - ako na mobilných, tak aj na stacionárnych zariadeniach (PC, Laptop).
Účinná kompresia dát
Codek H.265/ HVEC
Nové modely sieťových kamier DAHUA využívajú účinný kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti priemyselnej televízie ako H.265. Tento štandard bol vytvorený v reakcii ?? potrebu prenosu video materiálu v vysokom rozlíšení (4K) bez nadmerného zaťažovania prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojnásobné úspory pásma, čo sa v systémoch CCTV prejavuje na predĺžení času archivácie materiálu na disku, zvýšení dostupnej priepustnosti prenosového spojenia a predĺžení životnosti dátových nosičov. Čo viac, rozdiel kvality video materiálu pri kompresii H.265, v porovnaní s verziou H.264, je prakticky nepostrehnuteľný.
![]()
Dôležité: režim kompresie v kamere IPC-HDBW3541F-AS-0280B-S2 sa môže voľne prepínať medzi H.265 a H.264, čo umožňuje jej prácu s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Technická špecifikácia:
| IPC-HDBW3541F-AS-0280B-S2 |
| Kamera |
| Snímač | 1/2.7" CMOS |
Systém skenovania
| progresívne
|
| Maximálne rozlíšenie | 2960 x 1668 |
| Citlivosť | 0.005 lux@F1.4 (Farba, 30 IRE)
0.0005 lux@F1.4 (Č/B, 30 IRE)
0 lux (osvetlenie zapnuté) |
Pomer S/N
| >56dB
|
| Uzávierka | 1/3 s–1/100000 s |
| Objektív | 2.8 mm |
| Uhol pohľadu | 111° |
| Osvetlenie IR | Áno, dosah do 30m
|
| Infračervený filter | Mechanický ICR |
Rozlíšenie
| 5M (2880 × 1620/2960 × 1668); 4M (2688 × 1520); 3.6M(2560 × 1440); 3M (2048×1536); 3M (2304 × 1296);1080p (1920 × 1080); 1.3M (1280 × 960); 720p (1280× 720); D1 (704 × 576/704×480); CIF (352 × 288/352 ×240); VGA (640 × 480) |
| Kompresia | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
Rýchlosť hlavného streamu
| 2880 × 1620 @ (1–20) snímok/s / 2960 × 1668 @ (1–20) snímok/s / 2688 × 1520@(1–25/30 snímok/s) |
| Bitrate | H.264: 3 kbps–8192 kbps
H.265: 3 kbps–8192 kbps |
| Funkcie obrazu |
| AGC | Áno |
AWB (biely balans)
| Auto/natúrny/uličná lampa/ vonkajší/manuálny/regionálny prispôsobený |
| BLC | Áno |
| HLC | Áno |
| ROI | Áno
|
| Široký dynamický rozsah | Áno, WDR 120 dB
|
| Funkcie regulácie obrazu | 3D DNR; Zrkadlo/flip (0°, 90°, 180°, 270°)
|
Detekcia pohybu
| 4 oblasti (regulácia: veľkosť, poloha, citlivosť, prah) |
Zasvätené oblasti
| 4 oblasti (regulácia: veľkosť, poloha) |
| Inteligentná analýza obrazu | detekcia pohybu, prekročenie čiary, vniknutie do oblasti, klasifikácia objektu (človek / vozidlo) |
| SMD 4.0 | Áno |
| AI SSA | Áno |
| Audio & Alarm |
| Kompresia audio | G.711a; G.711Mu; PCM; G.726; G.723 |
| Zabudovaný mikrofón | Áno |
Výstup audio
| 1 kanál (port RCA) |
Vstup audio
| 1 kanál (port RCA) |
| Vstup alarmový | 1 vstup kanálový mA 3–5 VDC |
| Výstup alarmový | 1 výstup kanálový 300 mA 12 VDC |
| Sieť |
| Pripojenie do siete | RJ-45 (10/100Base-T) |
| Protokoly | IPv4; IPv6; HTTP; TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS; QoS; UPnP; NTP; Multicast; ICMP; IGMP; NFS; PPPoE; SNMP |
| Kompatibilita | ONVIF(Profile S/Profile G/Profile T);CGI;P2P;Milestone; Genetec |
| | 20 (prihlásených súčasne)
|
Mobilné systémy
| iOS, android
|
Webový server
| Zabudovaný |
| Celkové |
| Slot pre kartu Micro SD | Áno , karta Micro SD 256 G |
| Trieda tesnosti | IP67
|
| Trieda mechanickej odolnosti | IK10 |
| Napájanie | 12V DC, PoE (802.3af) |
Odber energie
| <7.2W |
| Prevádzková teplota | -40°C do 60°C |
| Povolená vlhkosť | <95% |
| Materiál krytu | Metal
|
| Rozmery | 64.8 mm × 111.0 mm |
| Hmotnosť | 530 g |
