Podrobný popis

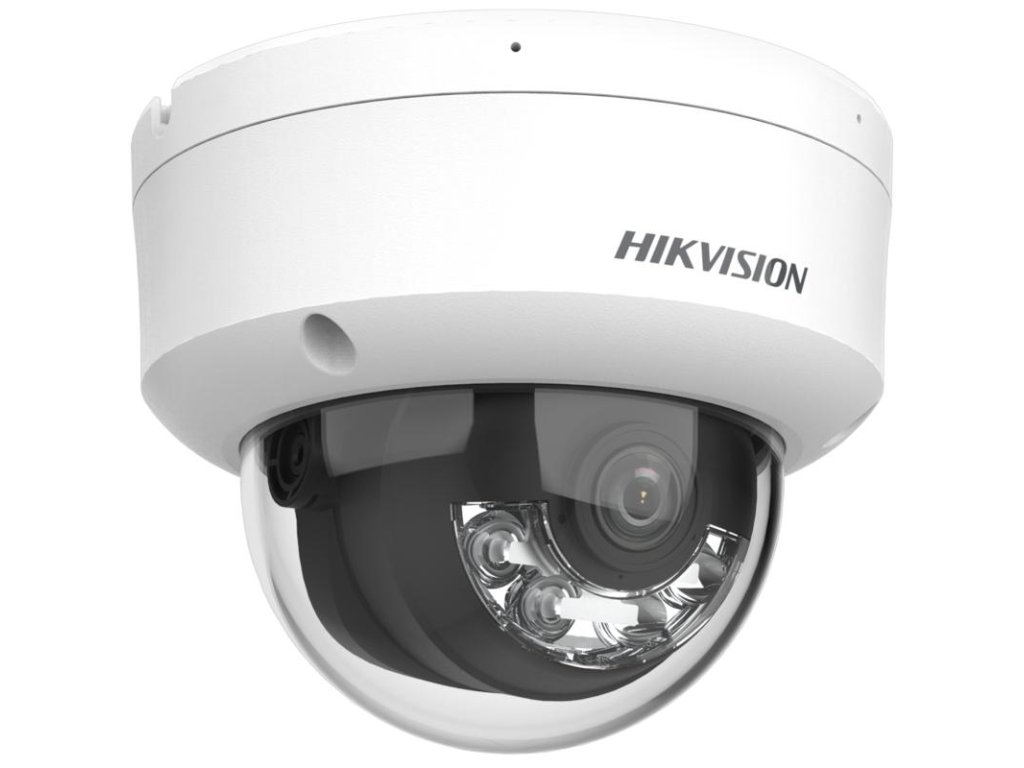

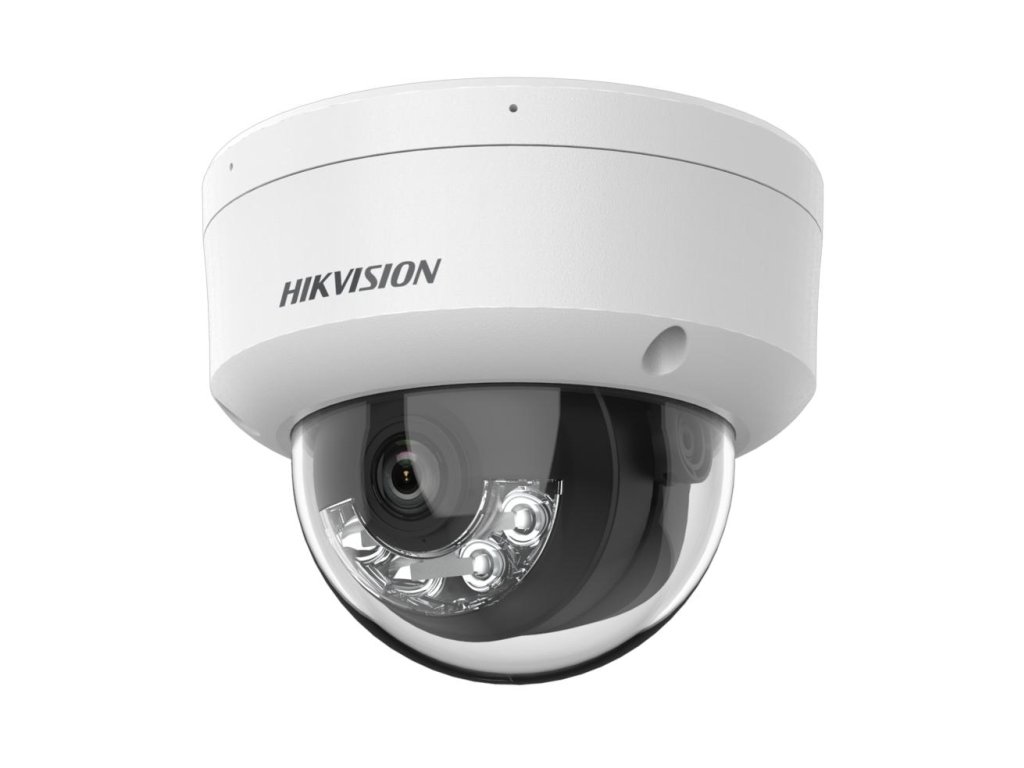

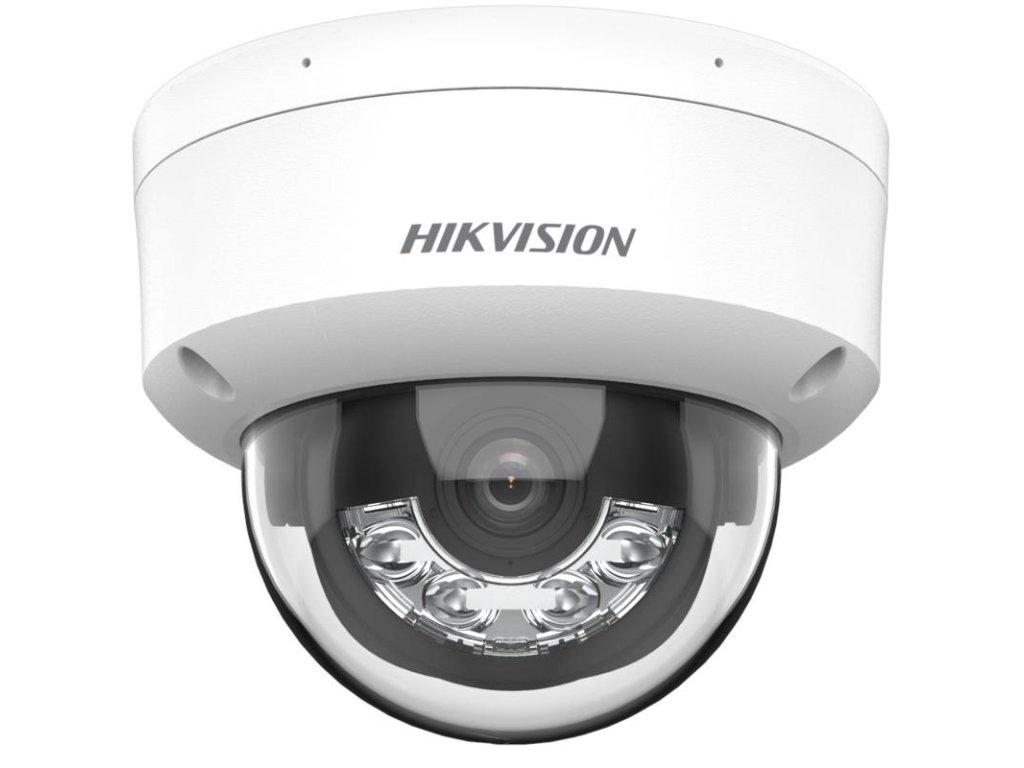

Dómová IP kamera 4MPx DS-2CD1143G2-LIU - Hikvision
Model DS-2CD1143G2-LIU je vybavený množstvom inteligentných funkcií, určený pre aplikácie v náročných inštaláciách monitorovania ako vnútri, tak v exteriéri budov. Priestorové zariadenie je súčasťou inovatívnej série Smart Hybrid Light, označenej logom značky Hikvision. Dómová IP kamera DS-2CD1143G2-LIU umožňuje nielen plynulé nahrávanie videa v rozlíšení 4Mpx, ale aj inteligentné filtrovanie alarmov detekcie pohybu s podporou AI (napr. klasifikácia objektov človek/vozidlo).
Kamera Hikvision DS-2CD1143G2-LIU má tiež integrované pokročilé algoritmy na kompresiu video signálu. Kodeky H.265/H.265+ umožňujú nahrávať a prenášať obraz v maximálnom rozlíšení 2560×1440p bez nadmerného zaťaženia šírky pásma pripojenia. Napájanie kamery môže byť realizované cez PoE (štandard 802.3af), čo ovplyvňuje jednoduchú a rýchlu inštaláciu. Kryt kamery sa vyznačuje odolnosťou voči poveternostným podmienkam - je vyrobený v triede krytia IP67 a triede odolnosti IK10
Výhodou tohto modelu je vestavěný mikrofón, ktorý umožňuje zachytávať zvuky v oblasti, kde kamera pracuje.
Technické parametre:
- Snímač: 1/3" Progressive Scan CMOS
- Rozlíšenie: 2560 × 1440(4Mpx)
- Objektív: 2.8 mm
- Citlivosť: 0,005Lux (0 lux s IR)
- Nočný režim: Áno, v farbe alebo čierno-bielej (Smart Hybrid Light)
- IR osvetľovač: Áno, dosah až 30 m
- Biele svetlo osvetľovač: Áno, dosah až 30 m
- Kompresia: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Široký dynamický rozsah: Áno, WDR 120dB
- Vybrané obrazové funkcie: BLC, HLC, 3D DNR
- Vstavaný mikrofón: Áno
- Inteligentná analýza obrazu: Detekcia pohybu, klasifikácia objektov človek/vozidlo
- Diaľková obsluha: iVMS-4200, Hik-Connect
- Trieda krytia: IP67
- Max. spotreba energie: 6W
- Prevádzková teplota: -30…+60 °C
- Rozmery:?121,4×97,7 mm
- Napájanie: 12VDC, PoE
- Hmotnosť: 550g
Tri režimy osvetlenia scény
Plná viditeľnosť počas celého dňa
Kamera DS-2CD1143G2-LIU patrí do série zariadení s integrovanou technológiou dvojitého osvetľovača Smart Hybrid Light, vyvinutou inžiniermi a dizajnérmi Hikvision. Zariadenia v tejto kategórii ponúkajú používateľom až 3 rôzne režimy osvetlenia monitorovanej scény.
- Štandardný režim vyžarovania infračerveného žiarenia (tradičný IR zdroj a obraz čierno-biely).
- Prídavný režim bieleho svetla (osvetlenie scény bielou LED).
- Inteligentný režim hybridný (aktivácia bieleho svetla pri poplachu alebo detekcii pohybu).
Je potrebné zdôrazniť, že v inteligentnom režime kamera Hikvision DS-2CD1143G2-LIU udržuje zapnutý infračervený osvetľovač až do momentu detekcie pohybu narušiteľa alebo prekročení virtuálnej línie. Potom sa aktivuje režim vyžarovania bieleho svetla – viditeľného. Týmto spôsobom sa zaregistruje obraz v plnej palete farieb, čo umožňuje zachytiť všetky detaily. Rovnako stojí za zmienku, že do aktivácie emitora bieleho svetla, kamera DS-2CD1143G2-LIU ostáva diskrétna. Je jasné, že takéto využitie osvetľovača, vyžarujúceho biele svetlo, pomáha odradiť narušiteľov. Biele svetlo môže plniť aj inú úlohu - je to dobrý spôsob, ako automaticky osvetliť cestu pre chodcov alebo hostí.
Obr. 2 Režimy práce kamery: farba 24/7, infračervené IR (obraz čierno-biely) a inteligentný režim.
Napájanie cez PoE - Power over Ethernet
Prenos údajov + napájanie jedným káblom
Vďaka moderným technológiam Power over Ethernet môže priemyselná kamera DS-2CD1143G2-LIU byť napájaná dvoma spôsobmi.
Štandard PoE umožňuje privedenie napájania rovnakým káblom, ktorým sú prenášané dáta, vrátane video signálu. Napájanie cez PoE, teda počítačovú skrutkovú UTP, prináša množstvo výhod, ako sú:
- Výrazne skrátený čas inštalácie a zjednodušená štruktúra káblovania.
- Žiadne dodatočné napájače (okrem prípadných adaptér).
- Veľký dosah, vďaka možnosti práce v režime EXTEND (napájanie PoE do 250 m).
Na využitie potenciálu technológie PoE v kamerách IP DS-2CD1143G2-LIU je potrebný rekordér so switchom PoE alebo špeciálny switch PoE. Možný je tiež nákup adaptér alebo špeciálnych injectorov PoE. Samozrejme, možno tiež napájať kameru Hikvision klasicky cez tradičnú zásuvku 12V DC.
Obr. 3 Nápad napájania cez PoE
Obsluha a diaľkové riadenie
Pripojenie cez cloud Hikvision HikConnect
Cloud P2P, to je moderná komunikačná technológia, ktorá otvára nové možnosti správy monitorovacieho systému a jednotlivých kamier, je ďalším znakom, na ktorý stojí za to upozorniť. Dómové kamery DS-2CD1143G2-LIU majú adaptívne rozhranie Ethernet 10/100 Mbps, pomocou ktorého, po pripojení do siete LAN, môžu byť spravované cez:
- Webové rozhranie v prehliadači – priame pripojenie k ľubovoľnej kamere systému Hikvision je hlavným úkolom plneným webovým rozhraním. Pohodlná webová aplikácia umožňuje prihlásiť sa a spravovať kamery DS-2CD1343G2-LIU bez potreby pripojenia k rekordéru.
- Mobilná aplikácia Hik-Connect – pripravená na použitie na smartfónoch so systémom Android alebo iOS aplikácia mobilná Hik-Connect ponúka obrovské možnosti: prijímanie upozornení, spravovanie alebo živý náhľad videa. Zároveň použitá technológia cloudu P2P eliminuje potrebu používať presmerovania na routeri.
- Softvér iVMS-4200/HikCentral – na fungovanie je potrebná inštalácia softvéru na počítači PC so systémom Windows. Programy typu VMS umožňujú napríklad rýchlo upraviť pokročilé funkčnosti, spravovať pravidlá detekcie udalostí a nastavenia inteligentnej analýzy videa.
Cloud Hikvision umožňuje nadviazať bezpečné pripojenia medzi inštaláciou monitoringu IP a zariadením užívateľa. Vďaka nej je možné spravovať celý systém prakticky z akéhokoľvek miesta. Stačí zariadenie s prístupom na internet.
Účinná kompresia dát
Kodek H.265/ HVEC
Kamery IP od Hikvision umožňujú zasielanie vynikajúcej kvality obrazu pri malom zaťažení siete, vďaka použitiu kodekov H.265. Štandard H.265, ako nástupca štandardu H.264, zabezpečuje efektívny prenos obrazu v rozlíšení až do 4K bez nadmerného zaťažovania prenosového pripojenia. Použitá technológia HEVC (H.265) spôsobuje takmer dvojnásobné úspory pásma. Výhody vyplývajúce z tejto skutočnosti sú napríklad predĺženie času archivácie video materiálu, vyššia dostupná priepustnosť pripojenia LAN a predĺženie životnosti nosičov HDD.
Dôležité: režim kompresie v kamere DS-2CD1143G2-LIU môžete voľne prepínať medzi štandardmi H.265 a H.264, čo vám umožňuje pracovať s rekordérmi, ktoré nepodporujú modernú kompresiu HVEC.
Technická špecifikácia:
| DS-2CD1143G2-LIU |
| Kamera |
| Snímač | 1/3" Progressive Scan CMOS |
| Štandard prenosu | IP |
| Max. rozlíšenie | 2560 x 1440(4Mpx) |
| Citlivosť | 0.005 Lux (farba, AGC ON), 0 Lux pri IR |
| Čas uzávierky | 1/3 s do 1/100 000 s |
| Objektív | 2.8mm |
| Uhol snímania (horizontálne) | horizontálne FOV 98°, vertikálne FOV: 54°, diagonálne FOV: 114° |
| Rozsah nastavenia hlavy | Pan: 0° do 360°, sklon: 0° do 75°, otáčanie: 0° do 360° |
| Osvetľovač IR a bieleho svetla |
| Osvetľovač IR | Áno, dosah až do 30 m |
| Osvetľovač bieleho svetla | Áno, dosah až do 30 m |
| Inteligentné doplňujúce svetlo | Áno |
| Dĺžka vlny | 850 nm |
| Kompresia obrazu |
| Počet snímok (hlavný prúd) | - 50Hz: 20 snímok/s (2560 × 1440), 25 snímok/s (1920 × 1080, 1280 × 720)
- 60Hz: 20 snímok/s (2560 × 1440), 24 snímok/s (1920 × 1080, 1280 × 720)
|
| Kompresia videa | H.265+/H.264+/H.265/H.264/MJPEG |
| Bitrate videa | 32 Kbps do 8 Mbps |
| Inteligentné funkcie |
| ROI | 1 stály región pre dva prúdy |
| Obrázok |
| Obrazové funkcie | BLC, HLC, 3D DNR, ROI |
| Široký dynamický rozsah obrazu | Áno, WDR 120dB |
| Nastavenia obrazu | Sýtost, expozícia, kontrast, ostrosť, AGC, vyváženie bielej |
| Nočný režim | Áno, v farbe alebo čierno-bielej (Smart Hybrid Light) |
| Inteligentná analýza obrazu |
| Ochrana obvodová | Detekcia (klasifikácia) ľudí a vozidiel |
| Základné funkcie | Detekcia pohybu, sabotáž obrazu, abnormálna situácia (odpojena sieť IP, konflikt adries, chyba pevného disku atď.), detekcia zmeny scény |
| Metódy prepojenia | FTP/NAS/SD karta, upozornenie monitorovacieho centra, e-mail, aktivovať záznam, zachytiť aktivovaný záznam |
| Zóny činnosti | 1 stály región pre hlavný prúd, podprúd a tretí prúd |
| Sieť |
| Sieťové rozhranie | 1x RJ45 Ethernet 10/100 Mbps self-adaptive |
| Sieťové protokoly | TCP/IP, ICMP, DHCP, DNS, HTTP, RTP, RTSP, NTP, IGMP, IPv6, UDP, QoS, FTP, SMTP |
| Současné sledovanie | do 6 kanálov |
| Počet používateľov / hostiteľov | - do 32 používateľov
- 3 úrovne oprávnení: Administrátor, Operátor, Používateľ
|
| Klientsky softvér | VMS-4200, Hik-Connect |
| Podporované webové prehliadače | IE 10, IE 11, Chrome 57.0+, Firefox 52.0+, Edge 89+ |
| Kompatibilita | ONVIF(Profile S, Profile T), ISAPI, SDK |
| Všeobecné |
| Vstavaný mikrofón | Áno |
| Napájanie | - 12 VDC
- PoE (802.3af, trieda 3)
|
| Spotreba energie | - 12 VDC, 0.4A, Max: 5W
PoE: (802.3af), Max: 6W |
| Materiál | Kov + plasty |
| Trieda krytia / odolnosti | IP67 / IK10 |
| Prevádzková teplota / Prijateľná vlhkosť | - -30 °C do 60 °C
- <95% (bez kondenzácie)
|
| Rozmery | ?121.4 mm × 97.7 mm ( |
| Hmotnosť | 550g |
