Podrobný popis

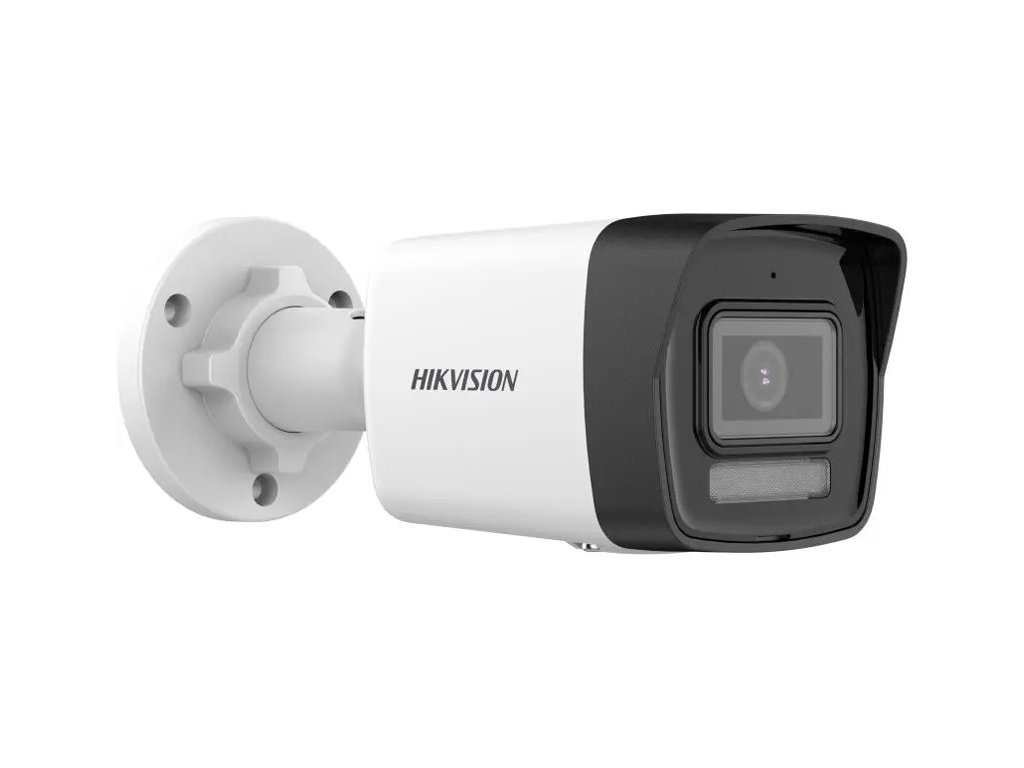

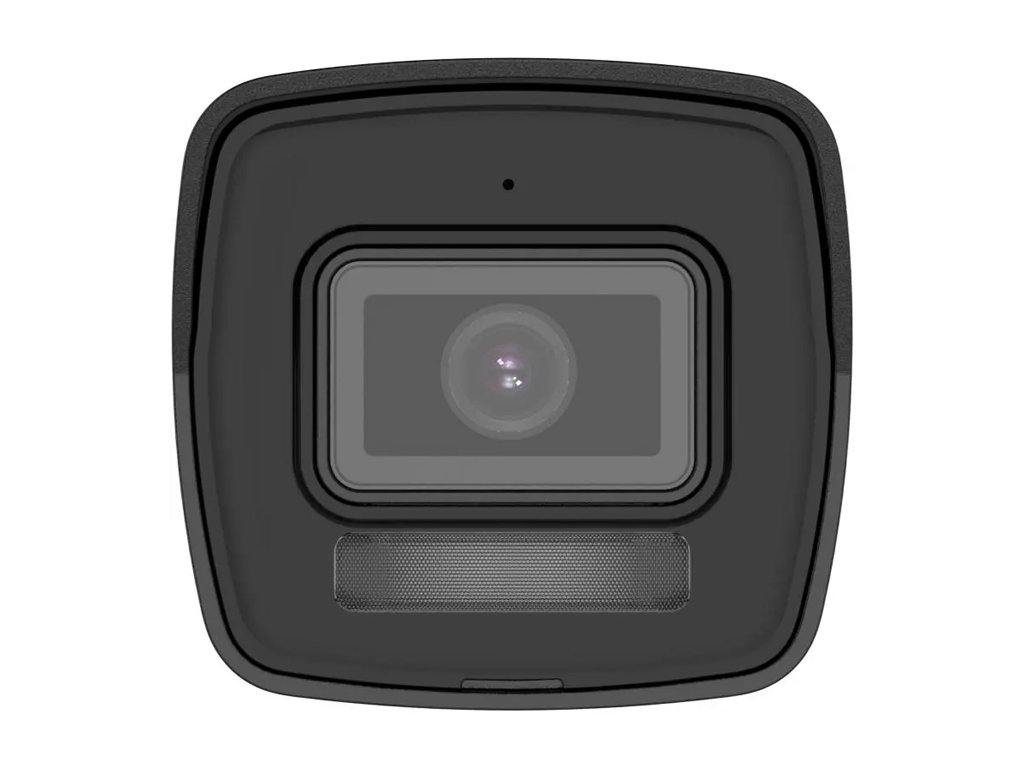

Kamera tubová IP 6MPx DS-2CD1063G2-LIU - Hikvision
Kamera vysoké triedy Hikvision DS-2CD1063G2-LIU je zariadenie triedy IP Camera určené pre moderné inteligentné systémy vizuálneho monitorovania. Zariadenie poskytuje plynulé zaznamenávanie obrazu s vysokou dynamikou farieb a ponúka funkcie inteligentnej analýzy videa.
Vybavená jasným objektívom s ohniskovou vzdialenosťou 2,8 mm a clonou f/1,6 a senzorom obrazu 1/2.4" Progressive Scan CMOS, kamera IP DS-2CD1063G2-LIU umožňuje zaznamenávanie videa v rozlíšení 3200 × 1800 (6 Mpx). Spoľahlivú prevádzku počas celého dňa podporuje vynikajúci infračervený emitér s dosahom 30 metrov. Zariadenie patrí do série inteligentných kamier s implementovanou technológiou Smart Hybrid Light vyvinutou spoločnosťou Hikvision.
Výkonné algoritmy kompresie videa H.264/H.265 zaisťujú bezproblémový plynulý prenos obrazu v najlepšej kvalite bez znižovania priepustnosti siete LAN. Technológia PoE, v súlade so štandardom 802.3af, umožňuje inštaláciu kamery IP bez potreby ďalšieho napájania.
Technické parametre:
- Snímač: 1/2.4" Progressive Scan CMOS
- Rozlíšenie: 3200 × 1800(6Mpx)
- Objektív: 2.8 mm
- Citlivosť: 0,005Lux (0 lux s IR)
- Nočný režim: Áno, v farbe alebo čierno-biele (Smart Hybrid Light)
- Osvetľovač IR: Áno, dosah do 30 m
- Osvetľovač bieleho svetla: Áno, dosah do 30 m
- Kompresia: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Široký dynamický rozsah: Áno, WDR 120dB
- Vybrané funkcie obrazu: BLC, HLC, 3D DNR
- Vstavaný mikrofón: Áno
- Inteligentná analýza obrazu: Detekcia pohybu, klasifikácia objektu človek/vozidlo
- Diaľková správa: iVMS-4200, Hik-Connect
- Trieda krytia: IP67
- Max. odber energie: 6.5W
- Prevádzková teplota: -30...+60 oC
- Rozmery: 170.8mm × 66mm × 69.1mm
- Napájanie: 12VDC, PoE
- Hmotnosť: 285g
![]()
Obr.1 Rozmery kamery DS-2CD1063G2-LIU
Unikátne režimy osvetlenia scény
Technológia osvetľovača Smart Hybrid Light
Kamera vyrábaná spoločnosťou Hikvision DS-2CD1063G2-LIU je vybavená inovatívnou technológiou Smart Hybrid Light. Dvojnásobný osvetľovač, emitujúci infračervené svetlo a biele svetlo, umožňuje osvetlenie scény v troch režimoch: iba IR, iba biele svetlo alebo inteligentný režim (zmiešaný). Na osobitné vyzdvihnutie si zaslúži inteligentný režim kamery DS-2CD1063G2-LIU, ktorý zabezpečuje emisiu infračerveného svetla, až kým konkrétna udalosť – detekcia pohybu, prekročenie línie alebo špeciálne pravidlo IVS – nevyvolá aktiváciu farebného režimu a emisiu bieleho svetla, čo umožní zachytenie všetkých najdôležitejších detailov obrazu.
Vďaka funkčnosti Hikvision Smart Hybrid Light zostáva práca kamery IP nepovšimnutá, až do momentu detekcie potenciálneho bezpečnostného ohrozenia. Navyše, využitie dvojakého svetla v kamere DS-2CD1063G2-LIU nielen odrádza potenciálnych narušiteľov, ale tiež pomáha osvetliť cestu pre prichádzajúcich hostí alebo pre chodcov v okolí v nočných hodinách, zvyšujúc komfort a prestíž lokality.
![]()
Obr. 2 Režimy práce kamery: farba 24/7, infračervené IR (čiernobiely obraz) a inteligentný režim.
Podpora PoE
Napájanie bez ďalšieho kabeláže
Priemyselná kamera Hikvision DS-2CD1063G2-LIU môže byť napájaná dvoma spôsobmi. Prvá metóda spočíva v využití zásuvky 12 V DC. Praktickejším riešením je však využiť výhody technológie PoE. Využitie Power over Ethernet umožňuje napájanie kamier IP priamo cez skrutkovú UTP. Napájanie kamery PoE môže byť realizované priamo cez sieťový prepínač zabudovaný do rekordéra, samostatný switch PoE, adaptér PoE alebo Injector PoE. Odborníci uvádzajú rad výhod tohto riešenia.
- Nižšie náklady na inštaláciu a rýchlejší montáž, vďaka zjednodušenej štruktúre káblovania
- Žiadna potreba inštalácie ďalších napájacích zdrojov pre kamery monitorovania.
- Možnosť efektívneho napájania kamier na vzdialenosť až 250 metrov v režime EXTEND.
Absencia potreby používania ďalších napájacích zdrojov znižuje počet zariadení, ktoré môžu zlyhať, čím sa zvyšuje spoľahlivosť systému monitorovania IP Hikvision.
![]()
Obr. 4 Nápad napájania cez PoE
Diaľkové riadenie a správa
P2P pripojenie v technológii cloud
Kamera IP DS-2CD1063G2-LIU spolupracuje s počítačovou sieťou LAN prostredníctvom adaptívneho rozhrania Ethernet (self-adaptive) s rýchlosťou 10/100 Mbps. Zároveň špeciálny softvér umožňuje diaľkové riadenie, konfiguráciu práce kamery Hikvision, modifikáciu rôznych parametrov obrazu alebo živý náhľad a prehliadanie nahrávok. Správa a sledovanie môže prebiehať na jednej z 3 platforiem.
- Softvér iVMS-4200 a iVMS-5200 – počítačový program na správu monitorovania Hikvision. Pohodlné rozhranie systému iVMS umožňuje medzi iným pokročilú správu parametrov detekcie udalostí a inteligentnej analýzy obrazu a konfigurovanie kamier a živý náhľad.
- Webové rozhranie prehliadača – špeciálne rozhranie umožňuje rýchle nadviazanie priameho spojenia s využitím IP adresy kamery DS-2CD1063G2-LIU. Takto získa používateľ nové možnosti diagnostiky zariadenia.
- Mobilná aplikácia Hik-Connect – plne mobilná platforma dostupná pre systémy Android a iOS. Aplikácia ponúka živý náhľad, prehrávanie archívnych nahrávok a prijímanie notifikácií o rôznych udalostiach. Hik-Connect využíva pripojenie v technológii P2P cloud, čo eliminuje potrebu preposielania portov na routeri, zvyšujúc bezpečnosť siete.
Vďaka využitiu technológie cloud môže používateľ získať prístup k funkciám správy a riadenia kamery DS-2CD1063G2-LIU z akéhokoľvek miesta pripojeného k internetu. Stačí, ak disponuje tabletom alebo smartfónom so systémom Android/iOS alebo klasickým počítačom PC či notebookom.
![]()
Výkonná kompresia obrazu
Kodek H.265/HVEC
Výkonný kodek HEVC (ang. High Efficiency Video Coding), označovaný aj ako H.265, je inovatívny štandard, vytvorený v reakcii na potrebu prenosu obrazu s vysokým rozlíšením 4K bez nadmerného zaťaženia linky. V porovnaní so štandardom H.264 technológia umožňuje dvoj-krát vyššiu úsporu šírky pásma, čo v systémoch CCTV vedie k predĺženiu doby archivácie materiálu na disku, zvýšeniu dostupnej priepustnosti linky a predĺženiu životnosti HDD. Zároveň rozdiel v kvalite videa medzi kompresiou H.264 a HVEC nie je zaznamenateľný!
![]()
Dôležité: režim kompresie v kamere DS-2CD1063G2-LIU si používateľ môže sám prepnúť medzi H.265 a H.264. Týmto spôsobom bola dosiahnutá možnosť spolupráce kamery DS-2CD1063G2-LIU s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Široký uhol nahrávania
Objektív 2.8 mm
Vynikajúci snímač CMOS 1/2.4 palca a objektív s pevným ohniskom 2.8 mm umožňujú dosiahnuť mimoriadne široký pozorovací uhol približne 98° horizontálne. Vďaka tomu je kamera DS-2CD1063G2-LIU ideálne vhodná na sledovanie a nahrávanie udalostí na veľkých priestranstvách.
Modely širokouhlých kamier IP Hikvision, ktoré majú pevný objektív 2.8 mm, sú najčastejšie využívanými verziami kamier v inštaláciách CCTV. Poskytujú univerzálnosť a vysokú kvalitu dodávaného video materiálu.
![]()
Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Technická špecifikácia:
| DS-2CD1063G2-LIU |
| Kamera |
| Snímač | 1/2.4" Progressive Scan CMOS |
| Štandard prenosu | IP |
| Maximálne rozlíšenie | 3200 x1800(6Mpx) |
| Citlivosť | 0.005 Lux (farba, AGC ON), 0 Lux pri IR |
| Čas otvorenia závierky | 1/3 s do 1/100,000 s |
| Objektív | 2.8mm |
| Uhol nahrávania (horizontálne) | horizontálne FOV 105°, vertikálne FOV: 55°, diagonálne FOV: 127° |
| Rozsah regulácie hlavy | Pan: 0° do 360°, náklon: 0° do 90°, otoč: 0° do 360° |
| Osvetľovač IR a bieleho svetla |
| Osvetľovač IR | Áno, dosah do 30m |
| Osvetľovač bieleho svetla | Áno, dosah do 30m |
| Inteligentné doplňujúce svetlo | Áno |
| Dĺžka vlny | 850 nm |
| Kompresia obrazu |
| Počet políčok (hlavný prúd) | - 50Hz: 20 políčok/s (3200 × 1800, 2688 × 1520, 1920 × 1080, 1280 × 720)
- 60Hz: 20 políčok/s (3200 × 1800, 2688 × 1520, 1920 × 1080, 1280 × 720)
|
| Kompresia videa | H.265+/H.264+/H.265/H.264/MJPEG |
| Bitrate videa | 32 Kbps do 16 Mbps |
| Smart funkcie |
| ROI | 1 stály región pre dva prúdy |
| Obraz |
| Funkcie obrazu | BLC, HLC, 3D DNR, ROI |
| Široký dynamický rozsah obrazu | Áno, WDR 120dB |
| Nastavenia obrazu | Sýtosť, expozícia, kontrast, ostrosť, AGC, biely balans |
| Nočný režim | Áno, v farbe alebo čierno-biele (Smart Hybrid Light) |
| Inteligentná analýza obrazu |
| Ochrana obvodová | Detekcia (klasifikácia) ľudí a vozidiel |
| Základné funkcie | Detekcia pohybu, sabotáž obrazu, mimoriadna situácia (odpojená sieť IP, konflikt adries, chyba pevného disku atď.), detekcia zmeny scény |
| Metódy prepojenia | FTP/NAS/Karta pamäte, notifikácia monitoringového centra, e-mail, vyvolať nahrávanie, zachytiť vyvolanú nahrávku |
| Zóny pôsobenia | 1 Stály región pre hlavný prúd, podprúd a tretí prúd |
| Sieť |
| Sieťové rozhranie | 1x RJ45 Ethernet 10/100 Mbps self-adaptive |
| Sieťové protokoly | TCP/IP, ICMP, DHCP, DNS, HTTP, RTP, RTSP, NTP, IGMP, IPv6, UDP, QoS, FTP, SMTP |
| Simultánny náhľad | do 6 kanálov |
| Počet používateľov / hostiteľov | - do 32 používateľov
- 3 úrovne oprávnení: Administrátor, Prevádzkovateľ, Používateľ
|
| Klientsky softvér | VMS-4200, Hik-Connect |
| Podporované webové prehliadače | IE 10, IE 11, Chrome 57.0+, Firefox 52.0+, Edge 89+ |
| Kompatibilita | ONVIF(Profile S, Profile T), ISAPI, SDK |
| Všeobecné |
| Vstavaný mikrofón | Áno |
| Napájanie | - 12 VDC
- PoE (802.3af, trieda 3)
|
| Odber energie | - 12 VDC, 0.41A, Max: 5W
PoE: (802.3af), Max: 6.5W |
| Materiál | Kov+ Plast |
| Trieda krytia | IP67 |
| Prevádzková teplota / Dovolená vlhkosť | - -30 °C do 60 °C
- <95% (bez kondenzácie)
|
| Rozmery | 170.8mm × 66mm × 69.1mm |
| Hmotnosť | 285g |
