Ručný termovízor TPC-M40-B19-G - Dahua Technology

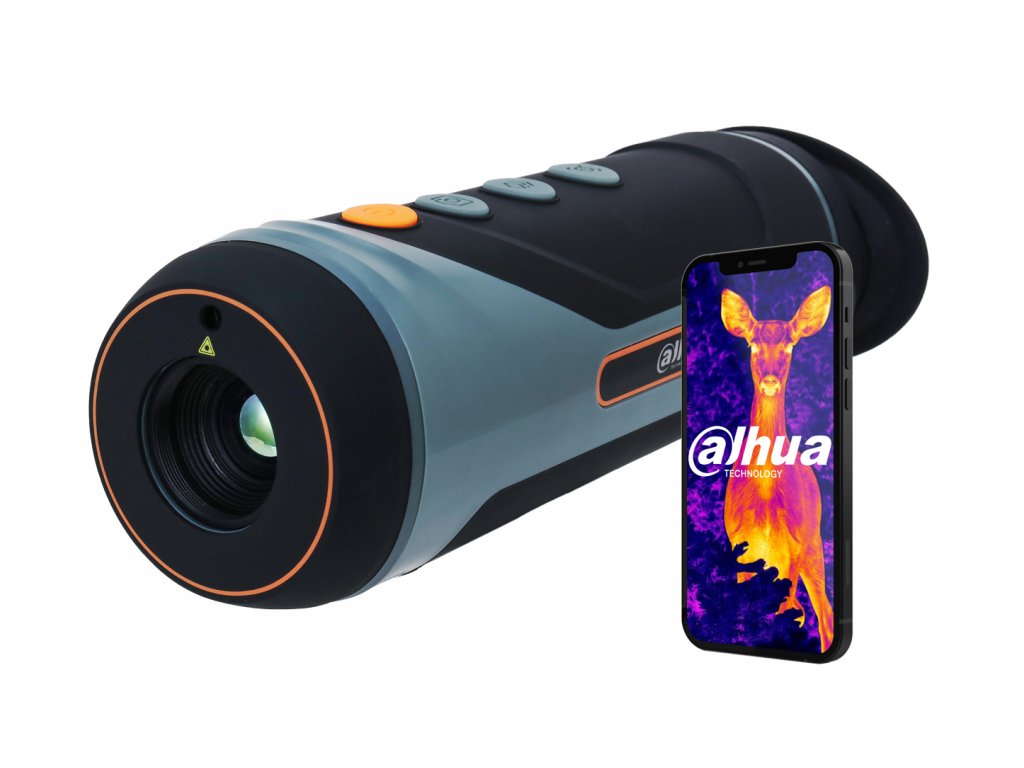

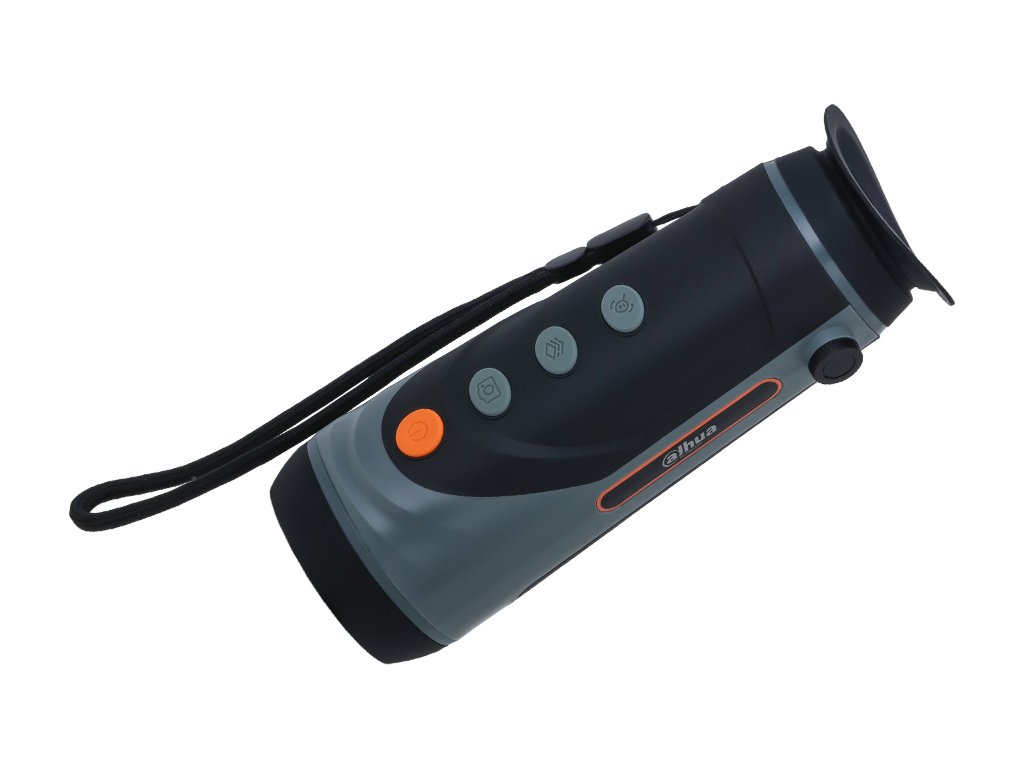

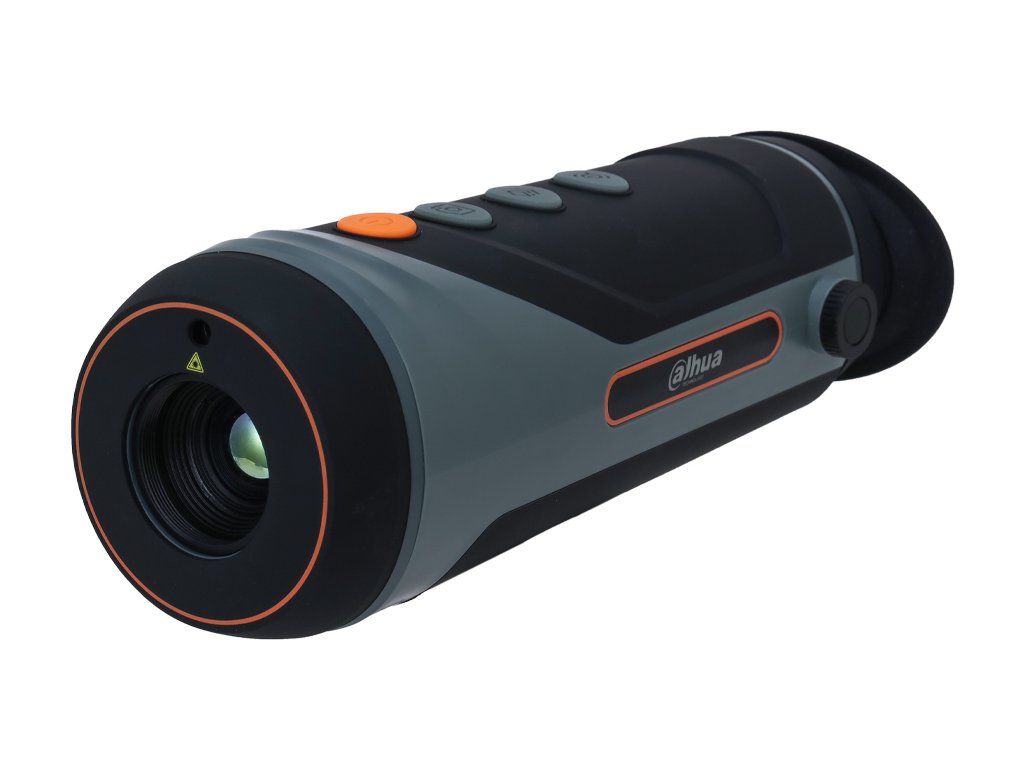

Monokulárny termovízor TPC-M40-B19-G je kompaktná, ručná termovízna kamera, určená predovšetkým na pozorovanie zvierat v ich prirodzenom prostredí, ako aj ako zariadenie podporujúce v záchranárstve, fyzickej ochrane a poľovníctve. Kamera využíva výkonný termovízny senzor, založený na nechladenom mikrobolometri VOx, zabezpečujúcom plynulý obraz v natívnom rozlíšení 400x300p.
Veľkou výhodou termovízora je vstavaný režim detekcie požiaru, umožňujúci okamžitú lokalizáciu počiatočnej fázy požiaru. Vďaka použitiu vysokovýkonného procesora termovízor umožňuje aj vykonanie merania vzdialenosti od pozorovaného objektu (funkcia diaľkomeru) pomocou inteligentnej video analýzy.
Vďaka použitiu WiFi modulu má zariadenie možnosť integrácie s mobilnou aplikáciou, čo výrazne ovplyvňuje pohodlie jeho používania. Súčasne prezentovaný model disponuje vstavaným slotom na pamäťovú kartu s kapacitou do 256 GB. Zariadenie využíva na činnosť vstavanú batériu Li-Ion, ktorá zaručuje prácu do 9 hodín na jedno nabitie.
Technické parametre:
- Senzor: nechladený oxid vanádu VOx
- Rozlíšenie termovízneho modulu: 400 × 300p
- Veľkosť bodu: 17 m
- Framerát: 50Hz
- Objektív: 19mm
- Detekcia vozidla/človeka: 1490m / 558m
- Rozpoznanie vozidla/človeka: 372m / 143m
- Identifikácia vozidla/človeka: 186m / 72m
- Displej: 0,4”
- Rozlíšenie displeja: 1280 (H) × 960(V)
- Priblíženie: Digitálne x2, x4
- Mobilná aplikácia: Áno, DH Thermal
- Dostupné palety: čierne horúco, biele horúco, červené horúco, fúzia
- Slot na microSD: Áno, do 256Gb
- Čas prevádzky na batériu: do 9h
- Trieda tesnosti: IP67
- Prevádzková teplota: od -20°C do 55°C
- Rozmery: 187.5 mm × 66.5 mm × 68.5 mm
- Hmotnosť: 0.45Kg
Obr. 1 Rozmery kamery TPC-M40-B19-G
Mnoho oblastí použitia
Univerzálny termovízny nástroj
Ručné termovízory série M nachádzajú uplatnenie v mnohých oblastiach, ako je poľovníctvo, horská záchrana, lesníctvo alebo fyzická ochrana objektov. Vďaka svojej univerzálnosti a ergonómii sú jedným z najjednoduchších, ale zároveň najpraktickejších termovíznych nástrojov, umožňujúcim za pár sekúnd využiť plný potenciál spôsobený pozorovaním scény v oblasti tepelného žiarenia.
Aby sa možnosti termovízora čo najlepšie prispôsobili charakteru práce a požiadavkám používateľa, termovízne monokuláre série M20 Dahua boli vytvorené v niekoľkých verziách, rozdelených podľa ohniskovej vzdialenosti objektívu - 7.5mm, 10mm a 15mm.
Štyri farebné palety
Pohľad prispôsobený preferenciám
Termovízne monokuláre Dahua majú 4 dostupné režimy pozorovania (farebné palety) v termovíznom pásme - každý z nich má individuálne vlastnosti a výhody použitia v konkrétnych scenároch udalostí:
- IRON RED - režim zabezpečujúci pohodlie používania počas dlhodobých pozorovaní, najmä v nočných podmienkach
- RAINBOW - režim uľahčujúci rýchlu identifikáciu cieľov vďaka širokej farebnej palete
- WHITE HOT - režim odporúčaný na pozorovanie aktívnych, pohybujúcich sa objektov
- ALARM - režim umožňujúci bleskové zistenie oblastí s vysokou teplotou, napr. miest požiaru
Skoré zistenie požiaru
Detekcia ohňa
Termovízne kamery série M ponúkajú aj funkciu automatického zistenia ohňa. Táto funkcia môže byť obzvlášť užitočná pri práci lesníckych a hasičských služieb, pomáhajúca rýchlo rozpoznať miesta požiaru a reagovať včas, minimalizujúc škody spôsobené plameňmi.
Detekcia požiaru v sérii M je možná na vzdialenosť do 1 km za predpokladu, že oblasť, ktorú oblasť požiaru pokrýva, je nie menej ako 2x2 m.
Meranie vzdialenosti od objektu
Funkcia diaľkomeru
Zariadenia z série M využívajú algoritmus inteligentnej analýzy obrazu, ktorý prostredníctvom vhodného prispôsobenia virtuálnych línií umožňuje určiť vzdialenosť skúmaného objektu od objektívu termovízora. Algoritmus má štyri prednastavené možnosti pre štyri rôzne druhy objektov: človek, vlk/pes, zajac alebo custom.
Táto funkcia umožňuje operátorovi kamery rýchle určenie približnej vzdialenosti k pozorovanému objektu, čo môže významne uľahčiť záchrannú akciu na horách alebo poľovanie v nočných podmienkach.
Technická špecifikácia:
| TPC-M40-B19-G |
| Termovízny modul |
| Senzor | nechladený VOX |
| Rozlíšenie v termovízii | 400x300 |
| Interv dudlov | 17m |
| Spektrum práce | 8m do 14m |
| Tepelná citlivosť NETD | 50 mk (@25 °C, F# = 1.0) |
| Objektív | 19mm |
| FOV | 20.4° × 15.3° (H × V) |
| Rozhranie |
| Displej | 0.2" LCOS |
| Rozlíšenie displeja | 1280 (H) × 960(V) |
| Farebná palety | bílé horúco, červené horúco, dúha, alarm |
| Kompresia videa | H.265 |
| Framerát | 50Hz |
| Napájanie |
| Napájanie | 5VDC / 0,3A alebo vstavaná batéria |
| Spotreba energie | <2.2W |
| Druh batérie | Lítiová, opakovane použiteľná |
| Signalizácia stavu batérie | Áno, na displeji |
| Doba prevádzky | Do 9h |
| Napájací konektor | Micro USB |
| Smart funkcie |
| Sledovanie najteplejšieho bodu | Áno |
| Hot-spot WiFi | Áno |
| Režimy standby | Áno |
| DRI |
| Detekcia | Vozidlo: 1490 m, Človek: 558 m |
| Rozpoznanie | Vozidlo: 372 m, Človek: 143 m |
| Identifikácia | Vozidlo: 186 m, Človek: 72 m |
| Všeobecné | |
| Trieda tesnosti | IP67 |
| Pamäť | Slot na microSD kartu (max. 256 GB) |
| Nahrávanie videa | Áno |
| Buzzer | Áno |
| Temp. práce | -20°C do 55°C |
| Rozmery | 187.5 mm × 66.5 mm × 68.5 mm |
| Hmotnosť | 450g |
