Podrobný popis

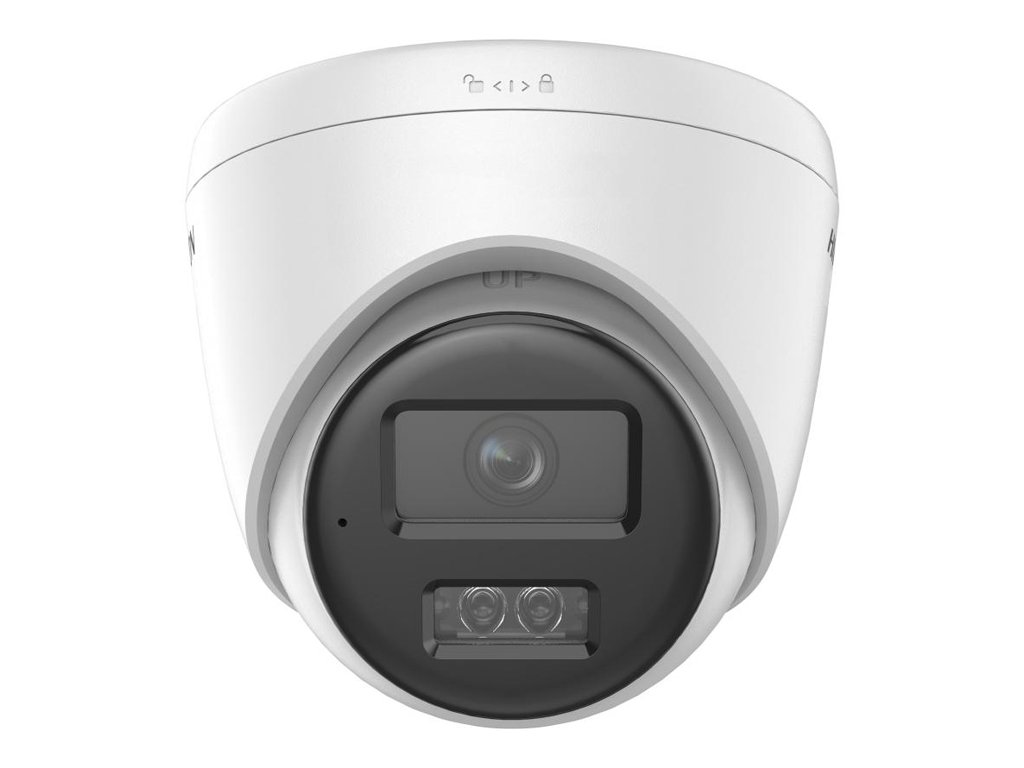

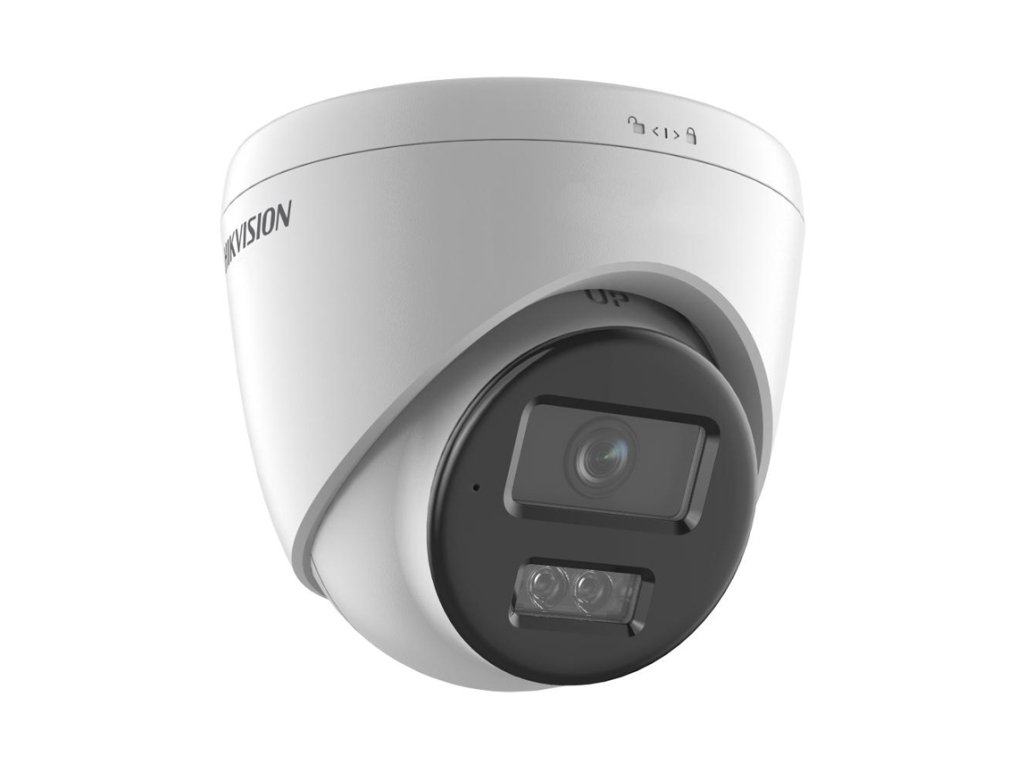

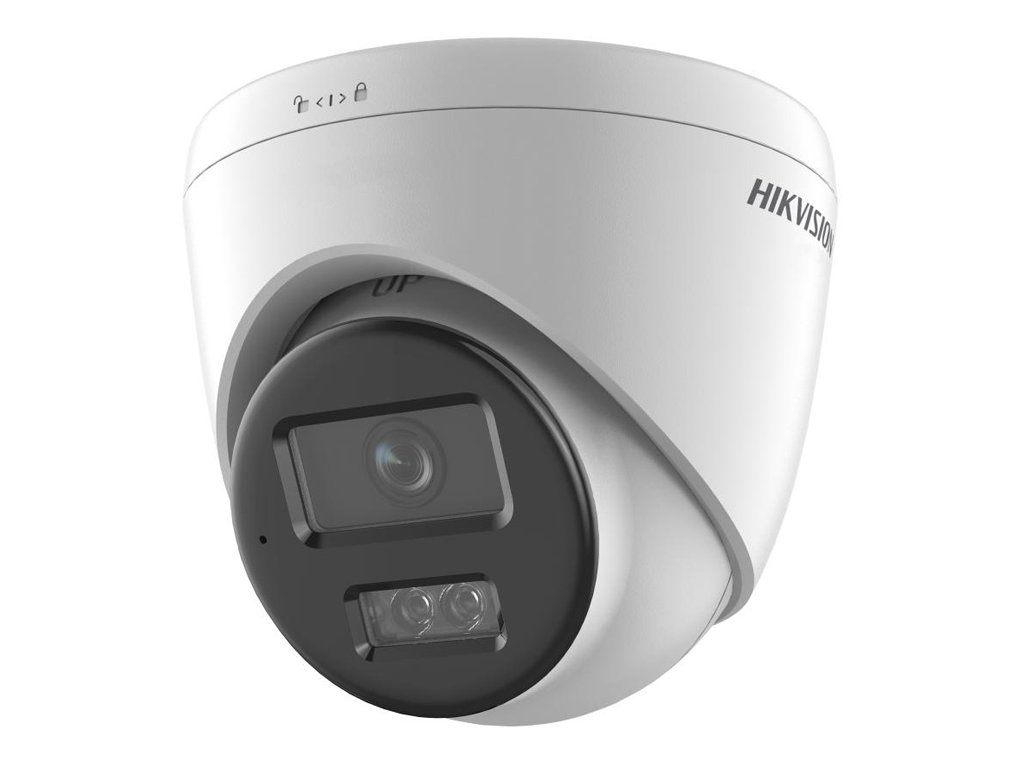

Kamera kupolová IP 6MPx DS-2CD1363G2-LIU - Hikvision
Vysokokvalitná kupolová kamera Hikvision DS-2CD1363G2-LIU je zariadenie triedy IP Camera určené pre moderné systémy inteligentného vizuálneho monitorovania. Zariadenie zaisťuje plynulé zaznamenávanie obrazu s vysokou dynamikou farieb a poskytuje funkcie inteligentnej analýzy videa.
Vybavená jasným objektívom s ohniskovou vzdialenosťou 2.8 mm a clonou f/1.6, ako aj snímačom obrazu 1/2.4" Progressive Scan CMOS, IP kamera DS-2CD1363G2-LIU umožňuje zaznamenávať video v rozlíšení 3200 × 1800 (6 Mpx). Spoľahlivú prevádzku počas celého dňa podporuje skvelý infračervený emitter s veľkým dosahom 30 metrov. Zariadenie patrí do série inteligentných kamier s implementovanou technológiou Smart Hybrid Light vyvinutou spoločnosťou Hikvision.
Efektívne algoritmy kompresie videa H.264/H.265 zabezpečujú bezproblémový plynulý prenos obrazu v najlepšej kvalite bez znižovania šírky pásma siete LAN. Technológia PoE, v súlade so štandardom 802.3af, umožňuje inštaláciu IP kamery bez nutnosti vedenia dodatočného napájania.
Parametre technické:
- Senzor: 1/2.4" Progressive Scan CMOS
- Rozlíšenie: 3200 × 1800(6Mpx)
- Objektív: 2.8 mm
- Citlivosť: 0,005Lux (0 lux s IR)
- Nočný režim: Áno, v farbe alebo čierno-biely (Smart Hybrid Light)
- IR osvetlenie: Áno, dosah do 30 m
- Osvetlenie bieleho svetla: Áno, dosah do 30 m
- Kompresia: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Široký dynamický rozsah: Áno, WDR 120dB
- Vybrané funkcie obrazu: BLC, HLC, 3D DNR
- Vstavaný mikrofón: Áno
- Inteligentná analýza obrazu: Detekcia pohybu, klasifikácia objektu človek/vozidlo
- Diaľková obsluha: iVMS-4200, Hik-Connect
- Stupeň krytia: IP67
- Max. spotreba energie: 6.5W
- Prevádzková teplota: -30 do +60 oC
- Rozmery: 110 mm × 89.2 mm
- Napájanie: 12VDC, PoE
- Hmotnosť: 340g
![]()
Obr.1 Rozmery kamery DS-2CD1363G2-LIU
Unikátne režimy osvetlenia scény
Technológia osvetľovača Smart Hybrid Light
Kamera DS-2CD1363G2-LIU vyrábaná spoločnosťou Hikvision je vybavená inovatívnou technológiou Smart Hybrid Light. Dvojitý osvetlovač, emitujúci infračervené a biele svetlo, umožňuje osvetliť scénu v troch režimoch: iba IR, iba biele svetlo alebo inteligentný režim (zmes). Na osobitnú pozornosť si zaslúži inteligentný režim kamery DS-2CD1363G2-LIU, ktorý zabezpečuje emisiu infračerveného svetla až do momentu, kým konkrétna udalosť – detekcia pohybu, prekročenie čiary alebo špeciálne pravidlo IVS – nevyvolá aktiváciu farebného režimu a emisiu bieleho svetla, čo umožní zachytiť všetky najdôležitejšie detaily obrazu.
Vďaka funkčnosti Hikvision Smart Hybrid Light ostáva práca IP kamery nenápadná, až do momentu detekcie potenciálneho bezpečnostného ohrozenia. Navyše, využitie dvojitého svetla v kamere DS-2CD1363G2-LIU nielenže odrádza potenciálnych narušiteľov, ale aj pomáha osvetliť cestu pre prichádzajúcich hostí, či prechádzajúcich ľudí v okolí v večerných hodinách, zvyšujúc komfort a prestíž lokality.
![]()
Obr. 2 Režimy prevádzky kamery: farba 24/7, infračervené IR (čiernobiely obraz) a inteligentný režim.
Podpora PoE
Napájanie bez dodatočného káblovania
Priemyselná kamera Hikvision DS-2CD1363G2-LIU môže byť napájaná dvoma spôsobmi. Prvá metóda spočíva vo využití zásuvky 12 V DC. Praktickejšie je však využiť výhody technológie PoE. Využitie Power over Ethernet umožňuje napájať IP kamery priamo cez skrútené páry UTP. Napájanie kamery PoE môže byť realizované priamo prostredníctvom sieťového prepínača zabudovaného v rekordéri, samostatného prepínača PoE, adaptéra PoE alebo Injector PoE. Odborníci uvádzajú množstvo výhod tohto riešenia.
- Nižšie náklady na inštaláciu a rýchlejší montáž, vďaka zjednodušenej štruktúre káblovania
- Absencia potreby inštalovať dodatočné napájacie zdroje pre kardiogramy monitorovania.
- Možnosť efektívneho napájania kamier na vzdialenosť až 250 metrov v režime EXTEND.
Absencia potreby používať dodatočné napájacie zdroje znižuje počet zariadení, ktoré môžu zlyhať, zvyšujúc spoľahlivosť systému monitorovania IP Hikvision.
![]()
Obr. 3 Myšlienka napájania cez PoE
Diaľkové riadenie a obsluha
P2P pripojenie v technológii cloud
IP kamera DS-2CD1363G2-LIU spolupracuje s počítačovou sieťou LAN prostredníctvom adaptívneho Ethernetového rozhrania (self-adaptive) s rýchlosťou 10/100 Mbps. Súčasne špeciálny softvér umožňuje diaľkové riadenie, konfiguráciu práce kamery Hikvision, úpravu rôznych parametrov obrazu či živý náhľad a prehliadanie záznamov. Obsluha a správa monitorovania sa môže vykonávať na jednej z 3 platforiem.
- Softvér iVMS-4200 a iVMS-5200 – počítačový program na správu monitorovania Hikvision. Pohodlné rozhranie systému iVMS umožňuje napr. pokročilú správu parametrov detekcie udalostí a inteligentnej analýzy obrazu a konfiguráciu kamier a živý náhľad.
- Webové rozhranie prehliadača – špeciálne rozhranie umožňuje rýchle nadviazanie priameho spojenia s využitím IP adresy kamery DS-2CD1363G2-LIU. Týmto spôsobom používateľ získa nové možnosti diagnostiky zariadenia.
- Mobilná aplikácia Hik-Connect – plne mobilná platforma dostupná pre systémy Android a iOS. Aplikácia ponúka živý náhľad, prehrávanie archívnych záznamov a prijímanie oznámení o rôznych udalostiach. Hik-Connect využíva spojenie v technológii P2P cloud, čo eliminuje potrebu preposielania portov na smerovači, zvyšujúc bezpečnosť siete.
Vďaka využitiu technológie cloudu môže používateľ získať prístup k funkciám obsluhy a správy kamery DS-2CD1363G2-LIU z akéhokoľvek miesta pripojeného na internet. Stačí, ak má tablet alebo smartfón so systémom Android/iOS alebo klasický počítač PC či laptop.
![]()
Efektívna kompresia obrazu
Kodek H.265/HVEC
Efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný aj ako H.265, je inovatívny štandard, vytvorený v odpovedi na potrebu prenosu obrazu vo vysokom rozlíšení 4K bez nadmerného zaťaženia siete. V porovnaní so štandardom H.264, táto technológia umožňuje dvojnásobnú úsporu pásma, čo sa v systémoch CCTV premieta na predĺženie doby archivácie materiálu na disku, zvýšenie dostupnej šírky pásma a predĺženie životnosti HDD. Zároveň je rozdiel v kvalite videa medzi kompresiou H.264 a HVEC nezaznamenateľný!
![]()
Dôležité: režim kompresie v kamere DS-2CD1363G2-LIU môže používateľ sám prepínať medzi H.265 a H.264. Takto získal možnosť spolupráce kamery DS-2CD1363G2-LIU s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Široký uhol nahrávania
Objektív 2.8 mm
Skvelý snímač CMOS 1/2.4 palca a objektív s pevným ohniskom 2.8 mm umožňujú dosiahnuť mimoriadne široký uhol pozorovania približne 105° v horizontálnom smere. Vďaka tomu je kamera DS-2CD1363G2-LIU ideálna na sledovanie a nahrávanie udalostí na veľkých priestranstvách.
Modely širokouhlých kamer IP Hikvision, s pevným ohniskovým objektívom 2.8 mm sú najčastejšie využívanými verziami kamier v inštaláciách CCTV. Zaisťujú univerzálnosť a vysokú kvalitu dodaného video materiálu.
![]()
Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Technická špecifikácia:
| DS-2CD1363G2-LIU |
| Kamera |
| Senzor | 1/2.4" Progressive Scan CMOS |
| Štandard prenosu | IP |
| Max. rozlíšenie | 3200 x1800(6Mpx) |
| Citlivosť | Farba: 0.005 Lux @ (F1.6, AGC ON), B/W: 0 Lux with IR |
| Čas uzávierky | 1/3 s do 1/100,000 s |
| Objektív | 2.8mm |
| Uhol nahrávania (horizontálne) | horizontálne FOV 105°, vertikálne FOV: 55°, šikmé FOV: 127° |
| Rozsah nastavenia hlavy | Pan: 0° do 360°, sklon: 0° do 75°, rotácia: 0° do 360° |
| IR osvetlenie a biele svetlo |
| IR osvetlenie | Áno, dosah do 30m |
| Osvetlenie bieleho svetla | Áno, dosah do 30m |
| Inteligentné doplnkové svetlo | Áno |
| Dĺžka vlny | 850 nm |
| Kompresia obrazu |
| Počet snímok (hlavný stream) | - 50Hz: 20 snímok/s (3200 × 1800, 2688 × 1520, 1920 × 1080, 1280 × 720)
- 60Hz: 20 snímok/s (3200 × 1800, 2688 × 1520, 1920 × 1080, 1280 × 720)
|
| Kompresia videa | H.265+/H.264+/H.265/H.264/MJPEG |
| Video bitrate | 32 Kbps do 16 Mbps |
| Inteligentné funkcie |
| ROI | 1 pevná oblasť pre dva streamy |
| Obraz |
| Funkcie obrazu | BLC, HLC, 3D DNR |
| Široký dynamický rozsah obrazu | Áno, WDR 120dB |
| Nastavenia obrazu | Sýtosť, expozícia, kontrast, ostrosť, AGC, biely balans |
| Nočný režim | Áno, v farbe alebo čierno-biely (Smart Hybrid Light) |
| Inteligentná analýza obrazu |
| Ochrana obvodu | Detekcia (klasifikácia) osôb a vozidiel |
| Základné funkcie | Detekcia pohybu, sabotáž obrazu, mimoriadna situácia (odpojená IP sieť, konflikt adries, chyba pevného disku atď.), detekcia zmeny scény |
| Metódy prepojenia | FTP/NAS/SD karta, notifikácie monitorovacieho centra, e-mail, vyvolanie záznamu, zachytenie aktivovaného záznamu |
| Oblasti pôsobenia | 1 Pevná oblasť pre hlavný stream, podstream a tretí stream |
| Sieť |
| Sieťové rozhranie | 1x RJ45 Ethernet 10/100 Mbps self-adaptive |
| Sieťové protokoly | TCP/IP, ICMP, DHCP, DNS, HTTP, RTP, RTSP, NTP, IGMP, IPv6, UDP, QoS, FTP, SMTP |
| Súčasný náhľad | do 6 kanálov |
| Počet používateľov / hostiteľov | - do 32 používateľov
- 3 úrovne oprávnení: Administrátor, Operátor, Používateľ
|
| Klientsky softvér | VMS-4200, Hik-Connect |
| Podporované webové prehliadače | IE 10, IE 11, Chrome 57.0+, Firefox 52.0+, Edge 89+ |
| Kompatibilita | ONVIF(Profile S, Profile T), ISAPI, SDK |
| Všeobecné |
| Vstavaný mikrofón | Áno |
| Napájanie | - 12 VDC
- PoE (802.3af, trieda 3)
|
| Spotreba energie | - 12 VDC, 0.41A, Max: 5W
PoE: (802.3af), Max: 6.5W |
| Materiál | Kov+ plast |
| Stupeň krytia | IP67 |
| Prevádzková teplota / Dovoliteľná vlhkosť | - -30 °C do 60 °C
- <95% (bez kondenzácie)
|
| Rozmery | 110 mm × 89.2 mm |
| Hmotnosť | 340g |
