Podrobný popis

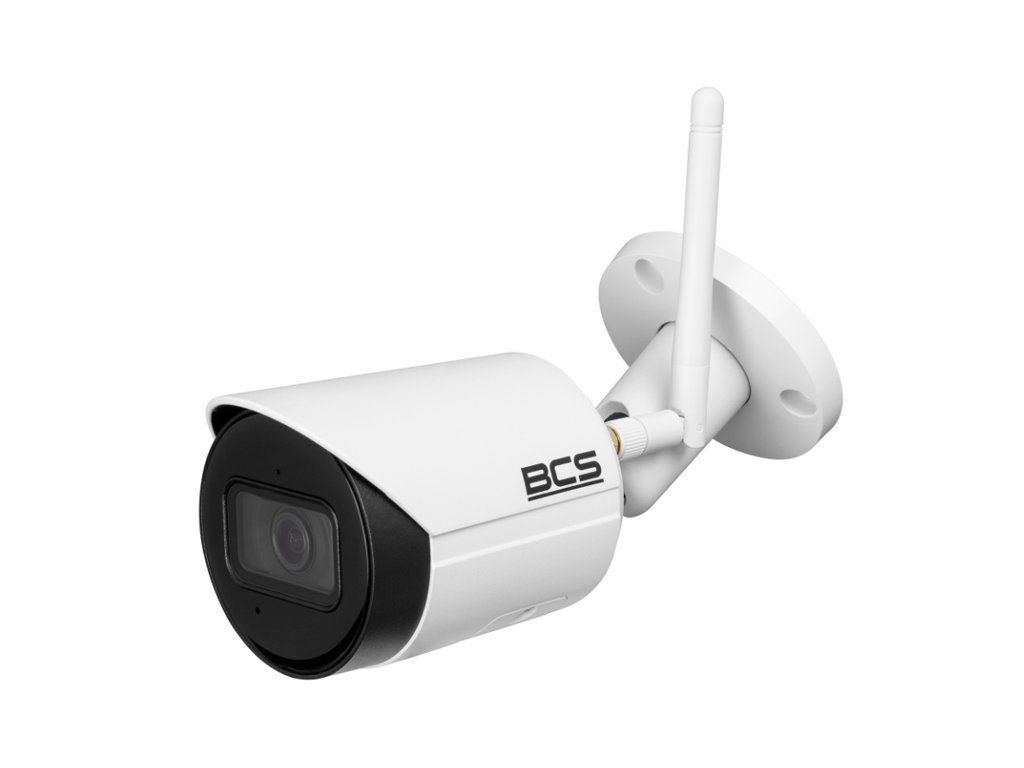

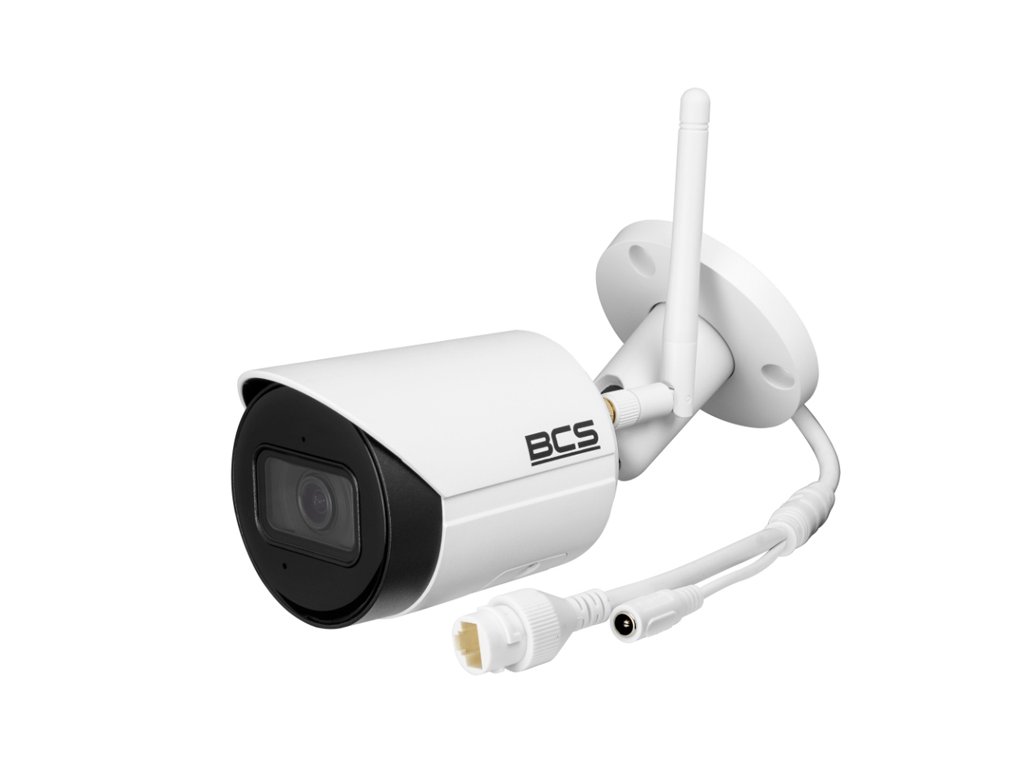

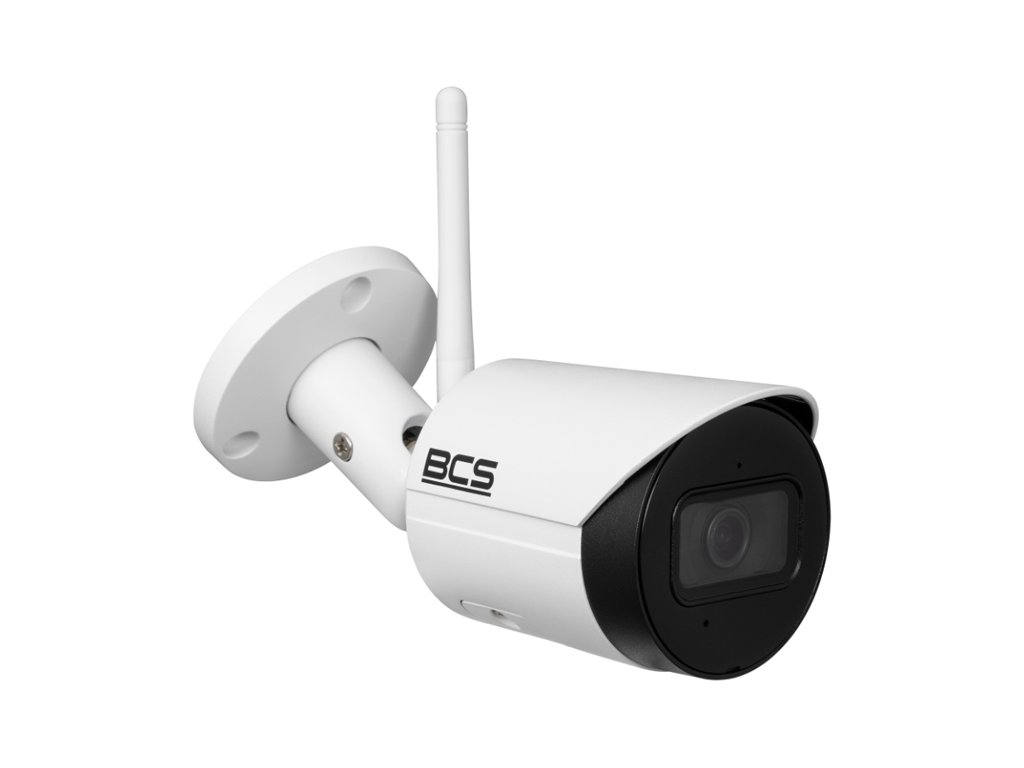

IP tubová kamera BCS-L-TIP14FSR3-W - BCS
Model je kamera fungujúca v systéme IP s širokouhlým objektívom 2.8mm. Kamera má snímač 1/3” 4Mpx PS CMOS, ktorý pracuje v rozlíšení 2560×1440px. Kompresia dát zariadenia funguje v štandarde H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcia DWDR zlepšujúca dynamiku kamery odhaľuje väčšie množstvo detailov z kontrastného pozorovacieho plánu. Zariadenie má tiež zabudovaný IR reflektor s dosahom až do 30m.
BCS-L-TIP14FSR3-W podporuje bezdrôtové pripojenie pomocou zabudovaného modulu WiFi. Okrem toho kamera obsahuje funkcie: AWB, AGC, BLC, HLC, 3D DNR, ktoré prispôsobujú fungovanie kamery aktuálnym podmienkam a výrazne zlepšujú kvalitu obrazu. Kryt kamery bol vyrobený v štandarde IP67. Kamera je napájaná napätím 12V DC.
Technické parametre:
- Snímač: 1/3" 4Mpx PS CMOS
- Objektív: 2.8mm
- Rozlíšenie: 4Mpx (2560 × 1440)
- Uhol pohľadu: H: 90° V: 50° D: 107°
- Zabudovaný WiFi modul: Áno
- Zabudovaný mikrofón: Áno
- Kódovanie: H.265 / H.265+ / H.264 / H.264+ / H.264H / H.264B / MJPEG
- Funkcie obrazu: AGC, AES, AWB, BLC, HLC, DWDR, ROI, 3DNR

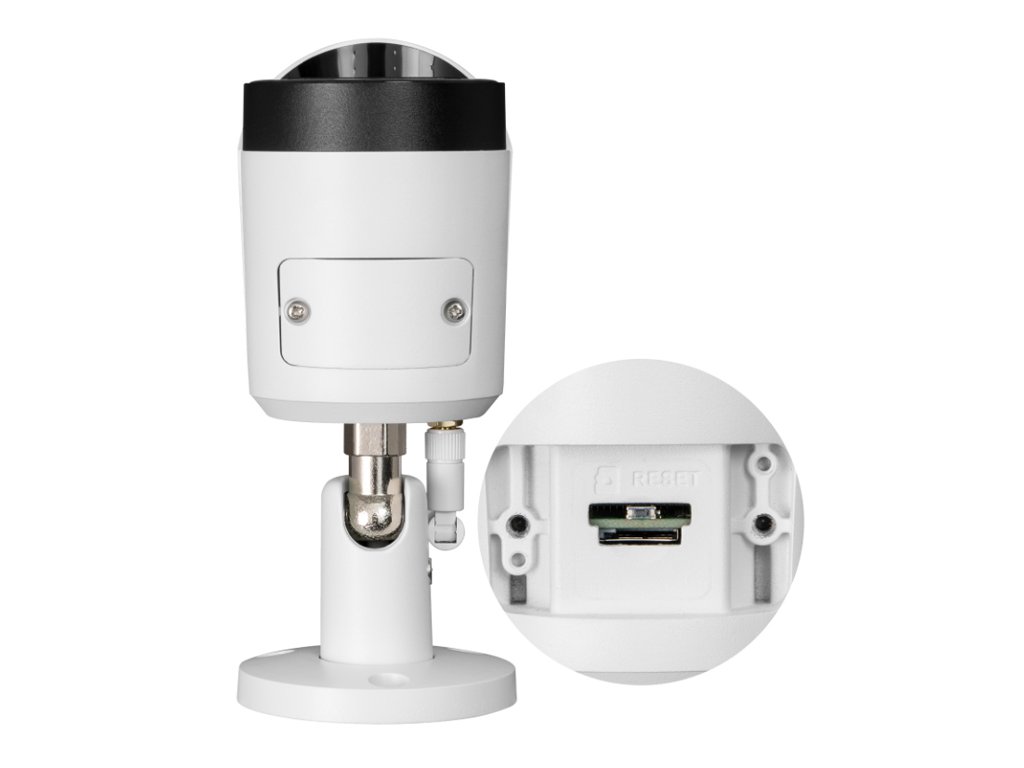

- Podpora kariet: Áno, MicroSD až do 256GB
- Trieda vodotesnosti: IP67
- Spotreba energie: <4.1W
- Napájanie: DC 12V
- Rozmery: 166.2×70×128.6mm
- Hmotnosť:0.47 kg
Široký uhol nahrávania
Pevný objektív 2.8mm
Zvolený v kamere BCS snímač CMOS s rozmerom 1/3" palca a objektív s pevným ohniskom 2.8mm umožňujú dosiahnuť široký uhol pozorovania 90° na horizonte. Takáto konštrukcia optiky kamery zabezpečuje, že prezentovaný model je ideálny na sledovanie celkových udalostí v rámci pozorovanej scény. Zároveň vďaka vysokej rozlíšení snímača - 2560 x 1440 px - zariadenie zabezpečuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok prostredníctvom 16-násobného digitálneho priblíženia.
![]()
Obr. 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Výkonná kompresia dát
Štandard H.265/ HVEC
Nové modely sieťových kamier BCS Line využívajú na kompresiu videa výkonný kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti priemyselnej televízie ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu videomateriálov vysokej rozlíšení (4K) bez nadmerného zaťaženia prenosového pripojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojitú úsporu šírky pásma, čo v systémoch monitorovania CCTV znamená predĺženie času archivácie materiálu na disku, zvýšenie dostupnej priepustnosti pripojenia a predĺženie životnosti dátových nosičov. Okrem toho je rozdiel v kvalite videomateriálu pri kompresii H.265, v porovnaní s verziou H.264, prakticky nepostrehnuteľný.
![]()
Obr. 5 Rozdiely medzi výkonom kompresie H.265 a H.254
Dôležité: režim kompresie v kamere BCS-L-TIP14FSR3-W je možné voľne prepínať medzi H.265 a H.264, čo jej umožňuje pracovať s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Diaľkové ovládanie a náhľad
P2P a VMS pripojenie
Realizácia pripojenia do siete v kamere je možná prostredníctvom zabudovaného ethernetového pripojenia (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, modifikáciu parametrov obrazu a živý náhľad a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB Server'a, určeného VMS softvéru alebo mobilnej aplikácie na zariadenia so systémom Android alebo iOS. Séria BCS Line využíva na diaľkové pripojenie nasledujúce platformy:
- Program VMS; BCS Manager alebo Smart PSS - špecializovaný softvér na správu video monitorovania, ktorý umožňuje pokročilé modifikácie celého systému, synchronizované prehrávanie nahrávok a spravovanie parametrov detekcie udalostí a inteligentnej analýzy obrazu.
- Internetový prehliadač WEB - umožňuje rýchle nadviazanie pripojenia pomocou IP adresy zariadenia, pričom poskytuje prístup k plnej funkcionalite zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje takzvaný plugin Active-X, potrebný na získanie video streamu z kamery.
- Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, poskytujúca možnosť živého náhľadu, prehrávania nahrávok a prijímania upozornení na udalosti v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu presmerovania IP adries na smerovači.
Dôležitou vlastnosťou kamier BCS série Line je kompatibilita s otvoreným protokolom ONVIF, ktorý umožňuje pripojenie kamier k NVR rekordérom a VMS softvérom iných výrobcov.
![]()
Technické špecifikácie:
| BCS-L-TIP14FSR3-W |
| Kamera |
| Snímač | 1/3” 4Mpx CMOS |
Systém skenovania
| Progressive Scan |
| Maximálne rozlíšenie | 2560 x 1440px |
| Citlivosť | 0.03Lux |
Pomer S/N
| 56dB |
| Uzávierka | Auto / manuál 1/3~1/100000s |
| Objektív | 2.8mm |
| Uhol pohľadu | H: 90° V: 50° D: 107° |
| Infračervený osvetľovač | IR 30m |
| Infračervený filter | Mechanický ICR |
Rozlíšenie
| 4M(2560×1440) / 3M(2304×1296) /2M(1920×1080) / 1.3M(1280×960) / 720P(1280×720) /VGA(640×480) |
| Kompresia | H.265+ / H.265 / H.264+ / H.264 |
Rýchlosť hlavného streamu
| 2560×1440(1~20fps) 2304×1296/1920×1080/1280×960/1280×720(1~25/30fps |
| Rýchlosť druhého streamu | 640×480(1~25/30fps) |
| Bitrate | H.264: 24 kbps~4096 kbps H.265: 9 kbps~4096 kbps |
| Zabudovaný mikrofón | Áno |
| Funkcie obrazu |
| BLC | Áno |
| HLC | Áno |
| AWB | Áno |
| AGC | Áno |
| AES | Áno |
| ROI | Áno |
| Široký dynamický rozsah | Áno, DWDR |
| Redukcia šumu | 3D DNR |
| Detekcia pohybu | 4 |
| Masky súkromia | 4 |
| Sieť |
| Pripojenie do siete | RJ-45 (10/100Base-T) |
| Protokoly | IPv4, HTTP, TCP, UDP, ARP, RTP, RTSP, RTCP, DHCP, DNS, NTP, Multicast, RTMP |
| Kompatibilita | ONVIF(S/G) |
Mobilné systémy
| iOS, android |
| Wi-Fi | Áno |
| Štandard bezdrôtového pripojenia | IEEE802.11b/g/n(2.4GHz) |
| Dosah WiFi | Do 50m v otvorenom priestore |
| Všeobecne |
Pamäťová karta
| microSD do 256GB |
| Trieda vodotesnosti | IP67 |
| Napájanie | 12V DC |
Spotreba energie
| <4.1W |
| Prevádzková teplota | -40 °C do 60 °C |
| Povolená vlhkosť | 10~95%RH |
| Materiál krytu | Kov |
| Rozmery | 166.2×70×128.6mm |
| Hmotnosť | 0.47 kg |
