Podrobný popis

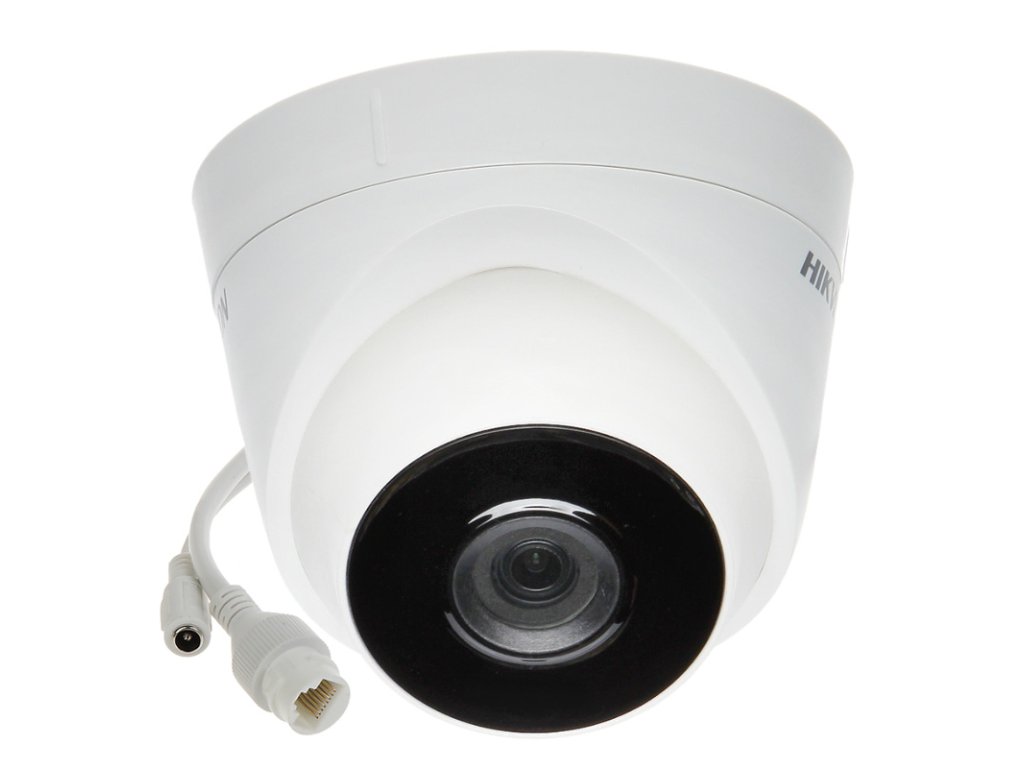

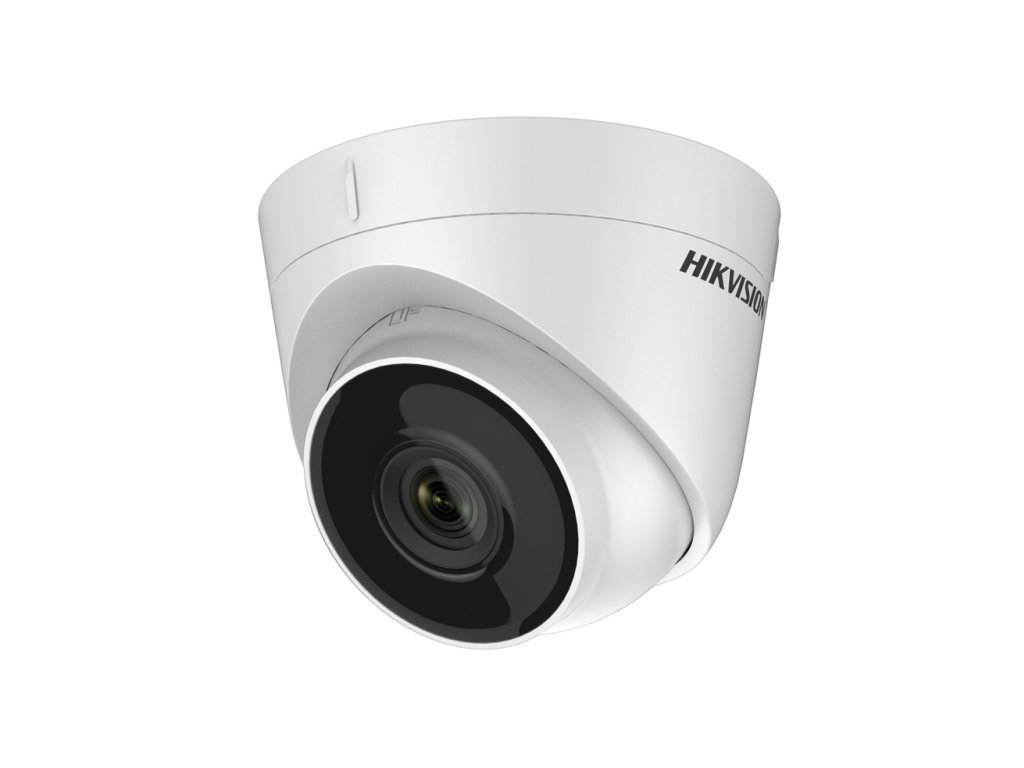

Kamery kopulová IP DS-2CD1323G0E-I - HIKVISION
Kamera DS-2CD1323G0E-I zo série EasyIP je stabilné riešenie v inštaláciách, kde základnou požiadavkou je obraz vo vysokom rozlíšení generovaný cez deň aj v noci. To, čo je charakteristické pre IP kamery Hikvision, je bohatá funkčnosť, ktorá umožňuje optimálne nakonfigurovať parametre obrazu pre sledovanú scénu. Kódovanie H.265/H.265+.
Technické parametre:
- Snímač obrazu: 1/2.8'' progressive scan CMOS
- Rozlíšenie: 2Mpx
- Objektív: 2.8mm
- Vybrané funkcie: BLC, D-WDR, DDNR
- Vandaluvzdorná: Áno
- Kompresia videa: H.265+/ H.265/ MJPEG
- IR osvetľovač: 30m
- Trieda tesnosti: IP67
- Rozmery: 110 mm × 93.2 mm
- Napájanie: 12V DC, PoE

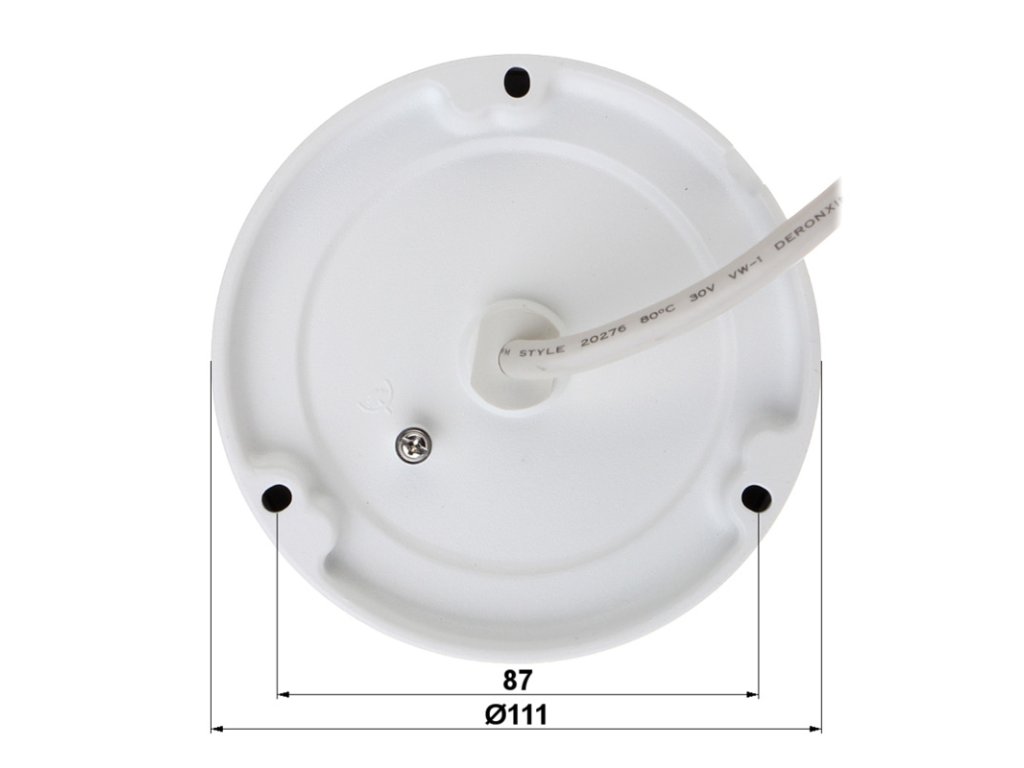

Obr.1 Rozmery kamery DS-2CD1323G0-I
Široký uhol nahrávania
Objektív 2.8mm
V kamere použitý snímač CMOS o veľkosti 1/2.8 palca a objektív s pevnou ohniskovou vzdialenosťou 2.8mm umožňujú dosiahnuť široký uhol pozorovania do cca. 100° na šírku. Taký široký uhol pozorovania robí prezentovanú kameru ideálnou pre sledovanie a nahrávanie všetkých udalostí v oblasti monitorovaného objektu.
Modely so širokým uhlom, ktoré majú objektív s pevnou ohniskovou vzdialenosťou 2.8mm, sú najčastejšie používanými verziami kamier v inštaláciách priemyselnej televízie z dôvodu univerzálnosti a vysokej kvality dodávaného video materiálu.
Obr. 2 Porovnávanie uhlov nahrávania pre rôzne objektívy (pri snímači 1/2.8")
Plná viditeľnosť v noci
Technológia EXIR
Kamery z novej série Hikvision majú integrované infračervené osvetľovače umožňujúce efektívne nahrávanie obrazu aj v podmienkach úplnej tmy v okolí. Navyše, IR žiariče boli vyrobené v technológii EXIR, čím sa dosahuje rozloženie osvetlenia scény s obdĺžnikovým charakterom - to znamená, že EXIR žiariče osvetľujú scénu oveľa rovnomernejšie než štandardné osvetľovače, čo zlepšuje úroveň viditeľnosti detailov na nahrávanom obraze.
Ďalšou výhodou osvetľovačov v kamerách Hikvision je použitie čierneho skla (tzv. Black Glass), ktoré účinne skrýva infračervené diódy a zlepšuje estetické vlastnosti kamery.
Obr. 3 Tradičný IR osvetľovač (vľavo), EXIR osvetľovač (vpravo)
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera DS-2CD1323G0-I môže byť napájaná dvoma spôsobmi - klasicky cez zásuvku 12VDC a priamo cez UTP krútenú dvojlinku s využitím technológie Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez Switch alebo PoE Injector. Medzi výhody využívania štandardu PoE patrí:
- skrátený čas a náklady na inštaláciu vďaka zjednodušenej štruktúre káblovania
- nepotrebnosť inštalácie ďalších napájacích jednotiek
- možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)
Diaľková konfigurácia a obsluha
P2P pripojenie cez cloud
K realizácii sieťového spojenia kamera používa štandardné Ethernet rozhranie (self-adaptive) s rýchlosťou 10/100 Mbps. Toto spojenie umožňuje konfiguráciu prevádzky, modifikáciu obrazových parametrov, ako aj živý náhľad a prehrávanie nahrávok (kamery so slotom microSD). Samotné spojenie môže byť realizované na troch rôznych platformách:
- program iVMS-4200 a iVMS-5200 - dedikovaný softvér na správu vizuálneho monitoringu, umožňujúci pokročilé úpravy celého systému a správu parametrov detekcie udalostí a inteligentnú analýzu obrazu
- webový prehliadač WEB - umožňuje rýchle pripojenie prostredníctvom IP adresy kamery, čím zabezpečuje prístup k plnej funkčnosti zariadenia. Na systémy Hikvision sa odporúča používať prehliadač Internet Explorer.
- mobilná aplikácia Hik-Connect - mobilná platforma pre systémy Android a iOS, umožňujúca živé sledovanie, prehrávanie nahrávok a prijímanie upozornení na udalosti v rámci systému. Platforma Hik-Connect využíva pripojenie cez cloud, čím eliminuje potrebu presmerovania portov na routeri
Využitie cloudu na nadviazanie pripojení medzi systémom a užívateľom umožňuje prístup a konfiguráciu kamery z akéhokoľvek miesta s prístupom na internet - ako na mobilných zariadeniach, tak na stolových (PC, Notebook).
Technická špecifikácia:
| DS-2CD1323G0E-I |
| Kamera |
| Snímač | 1/2.8" CMOS Progressive Scan |
| Štandard prenosu | IP |
| Maximálne rozlíšenie | 2Mpx @1920x1080 |
| Citlivosť | 0.01 Lux (farba, AGC ON), 0 Lux pri IR |
| Čas otvorenia uzávierky | 1/3 s to 1/100,000 s |
| Režim slow shutter | podporovaný |
| Auto-Iris | N/A |
| Zaostrenie | N/A |
| Objektív | 2.8 mm (voliteľne 4/6mm) |
| Uhol nahrávania (horizontálne) | horizontálne FOV 114.5°, vertikálne FOV 62°, diagonálne FOV 135.5° |
| Rozsah regulácie hlavy | Pan: 0° do 360°, Tilt: 0° do 75° |
| IR osvetľovač |
| IR dosah | do 30m |
| IR vlnová dĺžka | 850 nm |
| Kompresia obrazu |
| Kompresia videa | - Hlavný prúd: H.265/H.264
- Pomocný prúd: H.265/H.264/MJPEG
|
| H.264 | Profil Bazový/ Profil Hlavný/ Profil Vysoký |
| H.264+ | Hlavný prúd |
| H.265 | Profil hlavný |
| H.265+ | Hlavný prúd |
| Bitrate videa | 32 Kbps do 8 Mbps |
| Smart funkcie |
| ROI | 1 stály región pre dva prúdy |
| Obraz |
| Hlavný prúd - maximálny počet snímok | - 50Hz: 25fps (1920 × 1080, 1280 × 960, 1280 × 720)
- 60Hz: 30fps (1920 × 1080, 1280 × 960, 1280 × 720)
|
| Pomocný prúd - maximálny počet snímok | - 50Hz: 25fps (640 × 480, 640 × 360, 320 × 240)
- 60Hz: 30fps (640 × 480, 640 × 360, 320 × 240)
|
| Funkcie obrazu | BLC, 3D-DNR, D-WDR |
| Nastavenia obrazu | Sýtosť, expozícia, kontrast, ostrosť, AGC, vyváženie bielej |
| Režim deň/noc | autom. / manuálne prepínanie |
| Sieť |
| Sieťové rozhranie | 1× RJ45 Ethernet 10/100 Mbps self-adaptive |
| Sieťové protokoly | TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP, 802.1X, QoS, IPv6, UDP, Bonjour, ONVIF |
| Vybrané funkcie | Anti-flicker, heartbeat, zrkadlo, ochrana hesla, maska súkromia, vodotlač |
| Súčasný náhľad | do 6 kanálov |
| Alarmové vyvolanie | Detekcia pohybu, sabotáž videa, neoprávnené prihlásenie |
| Počet užívateľov / hostiteľov | - do 32 užívateľov
- 3 úrovne oprávnení: Administrátor, Operátor, Užívateľ
|
| Klientský softvér | iVMS-4200 (lite), Hik-Connect, iVMS-5200 |
| Podporované WEB prehliadače | IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+ |
| Všeobecné |
| Napájanie | - 12 VDC
- PoE (802.3af, trieda 3)
|
| Spotreba energie | - 12 VDC, 0.4A, Max: 5W
PoE: (802.3af, 36V do 57V), 0.2A do 0.1A, Max: 6.5W |
| Materiál | kov + polykarbonát |
| Trieda tesnosti | IP67 |
| Trieda mechanickej odolnosti | NA |
| Prevádzková teplota / Dovolená vlhkosť | - -30 °C do 50 °C
- <95% (bez kondenzácie)
|
| Rozmery | 110 mm × 93.2 mm |
| Hmotnosť | 360g |
| Záruka | 36 mesiacov |
