Podrobný popis

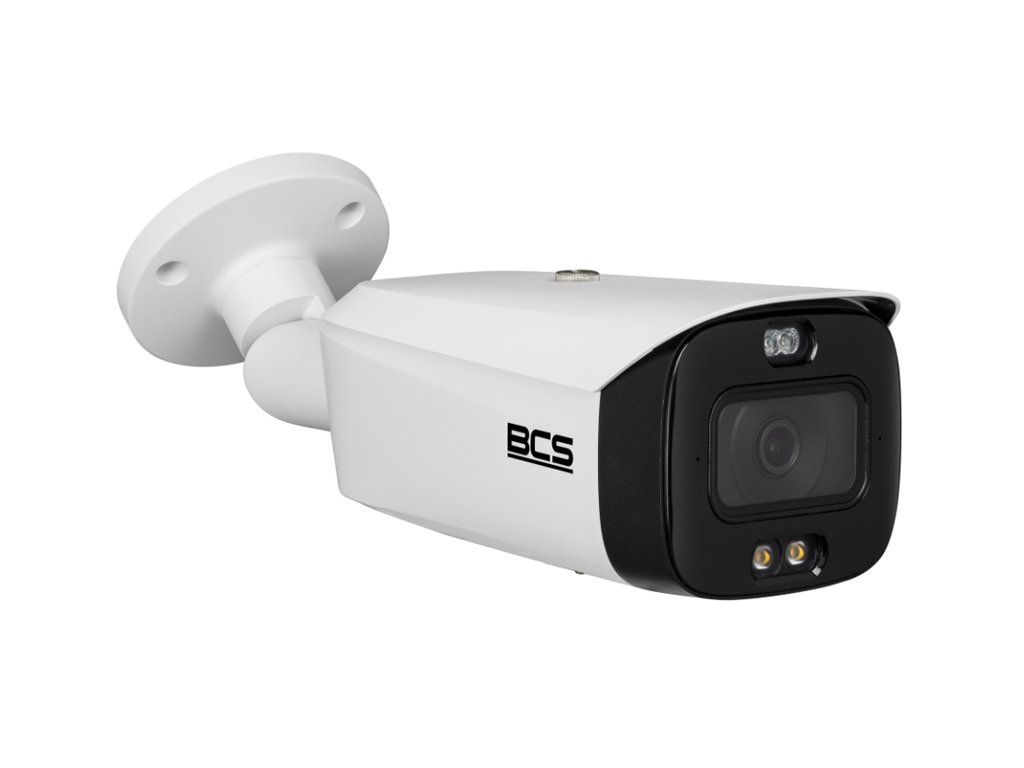

Kamera tubová IP BCS-L-TIP55FCR3L3-Ai1(2) - BCS
Model BCS-L-TIP55FCR3L3-Ai1(2) je kamera fungujúca v systéme IP s pevným ohniskom 2.8mm. Kamera má senzor 1/2.7” CMOS, ktorý pracuje v rozlíšení 2960×1688(5Mpx). Kompresia dát zariadenia funguje v štandarde H.265+ / H.265 / H.264+ / H.264 / MJPEG / Ai Coding. Funkcia WDR 120dB zlepšujúca dynamiku kamery prináša viac detailov z kontrastného pozorovacieho plánu.
Zariadenie má tiež zabudované IR a LED biele svetlo s dosahom do 30m. Ďalšou výhodou je funkcia aktívneho odstrašovania(varovný svetelný alarm) . Kryt kamery je vytvorený v štandarde IP67, čo zaisťuje jej úplnú ochranu pred prachom a ochranu pred vniknutím vody. Kamera je napájaná napätím 12V DC alebo cez PoE (802.3af).
Technické parametre:
- Senzor 1/2.7" CMOS
- Rozlíšenie: 2960×1688(5Mpx)
- Kompresia obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG / Ai Coding
- Pevné ohnisko: 2.8mm
- IR osvetľovač: Áno, dosah do 30m
- Biele svetlo: Áno, dosah do 30m
- Aktívne odstrašovanie: Áno, varovný svetelný alarm
- Funkcie obrazu: AGC, AES, AWB, BLC, HLC, 3D DNR, Defog
- Funkcia rozšírenej dynamiky: Áno, WDR 120dB
- Vybrané inteligentné funkcie Ai: Vstup do oblasti, prekročenie línie, klasifikácia objektu človek/vozidlo
- SMD: Áno, SMD 4.0
- Zabudovaný mikrofón: Áno
- Zabudovaný reproduktor: Áno
- Audio vstup/výstup: 1/1
- Alarmový vstup/výstup: 1/1
- NightColor: Áno
- Podpora: Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android)
- Slot microSD: Áno, karta do 256GB
- Trieda krytia: IP67
- Prevádzková teplota: -40°C do +60°C
- Napájanie: 12V DC alebo PoE(802.3af)
- Rozmery: 288.4×94.4×84.7mm
- Hmotnosť: 1 kg
Široký uhol nahrávania
Objektív 2.8mm
Použitý senzor CMOS v kamere BCS v rozmere 1/2.7" palca a objektív s pevnou ohniskovou vzdialenosťou 2.8mm umožňuje dosiahnuť nastaviteľný uhol pozorovania od približne 97°. Taká konštrukcia optiky kamery robí, že prezentovaný model je ideálny na realizáciu prehľadu o všetkých udalostiach v rámci pozorovanej scény. Zároveň vďaka vysokému rozlíšeniu snímača - 2960 x 1688p - zariadenie zaisťuje veľmi dobré zobrazenie detailov a možnosť podrobnej analýzy obsahu nahrávok prostredníctvom 16-násobného digitálneho zoomu.
![]()
Obrázok 3 Porovnanie uhlov nahrávania pre rôzne objektívy (pri senzore 1/2.8")
Napájanie cez PoE
Prenos dát a napájania jedným káblom
Priemyselná kamera BCS-L-TIP55FCR3L3-Ai1(2), podobne ako väčšina moderných kamier IP, využíva štyri spôsoby napájania - klasicky cez zásuvku 12V DC a priamo cez skrutkový kábel UTP s technológiou Power over Ethernet (PoE). Napájanie cez PoE môže byť realizované priamo cez switch alebo PoE injektor.
Medzi výhody plynúce z použitia štandardu PoE patrí:
- skrátený čas a znížené náklady na inštaláciu vďaka zjednodušenej štruktúre kabeláže
- žiadna potreba inštalovať dodatočné napájacie zdroje
- možnosť napájania kamier na vzdialenosť až do 250m (režim EXTEND)
![]()
Obrázok 4 Zásada činnosti napájania PoE
Výkonná kompresia dát
Štandard H.265/ HVEC
Nové modely sieťových kamier BCS Line používajú na kompresiu videomateriálu efektívny kodek HEVC (ang. High Efficiency Video Coding), označovaný v oblasti priemyselnej televízie ako H.265. Tento štandard bol vytvorený v reakcii na potrebu prenosu materiálov vo vysokom rozlíšení (4K) bez nadmerného zaťaženia prenosového spojenia. V porovnaní s predchádzajúcim štandardom H.264 nová technológia umožňuje takmer dvojité úspory šírky pásma, čo v systémoch sledovania CCTV vedie k predĺženiu doby archivácie materiálu na disku, zvýšeniu dostupnej propustnosti prenosového spojenia a predĺženiu životnosti pamäťových médií. Navyše, rozdiel kvality videomateriálu pri kompresii H.265 v porovnaní s verziou H.264 je prakticky nepozorovateľný.
![]()
Obrázok 5 Rozdiely medzi výkonnosťou kompresie H.265 a H.254
Dôležité: režim kompresie v kamere BCS-L-IP55FCR3L3-Ai1(2) je možné voľne prepínať medzi H.265 a H.264, čo umožňuje jej prácu s rekordérmi, ktoré nepodporujú kompresiu HVEC.
Diaľkové ovládanie a sledovanie
P2P a VMS pripojenie
Realizácia pripojenia k sieti v kamere je možná prostredníctvom zabudovaného ethernetového pripojenia (self-adaptive). Toto pripojenie umožňuje konfiguráciu práce, úpravu parametrov obrazu a živé sledovanie a prehrávanie nahrávok (kamery so slotom microSD) z úrovne rozhrania WEB Servera, určeného programu typu VMS alebo mobilnej aplikácie na zariadenia so systémom Android alebo iOS. Séria BCS Line využíva na diaľkové pripojenie nasledujúce platformy:
- Program VMS; BCS Manager alebo Smart PSS - určený softvér na správu video monitorovania, ktorý umožňuje pokročilé úpravy celého systému, synchronizované prehrávanie nahrávok a správu parametrov detekcie udalostí a inteligentnej analýzy obrazu.
- Internetový prehliadač WEB - umožňuje rýchle nadviazanie spojenia s využitím IP adresy zariadenia, pričom zabezpečuje prístup k plnej funkčnosti zariadenia. Pre systémy BCS sa odporúča používať prehliadač Internet Explorer, ktorý podporuje tzv. plugin Active-X, potrebný na získanie video streamu z kamery.
- Mobilná aplikácia BCS - mobilná platforma pre systémy Android a iOS, ktorá umožňuje živé sledovanie, prehrávanie nahrávok a prijímanie upozornení o udalostiach v rámci systému. Mobilná platforma BCS využíva pripojenie cez cloud P2P, čo eliminuje potrebu preposielania IP adries na routeri.
Dôležitou vlastnosťou kamier BCS z línie Line je kompatibilita s otvoreným protokolom ONVIF, ktorý umožňuje pripojenie kamier k NVR rekordérom a VMS programom od iných výrobcov.
![]()
Technická špecifikácia:
| BCS-L-TIP55FCR3L3-Ai1(2) |
|---|
| Kamera |
| Senzor | 1/2.7” CMOS |
Systém skenovania
| Progressive Scan |
| Max. rozlíšenie | 2960 x 1688(5Mpx) |
| RAM/ROM | 512MB/128MB |
| Citlivosť | 0.003Lux(Color,F1.0,30IRE) 0.0003Lux(F1.0,B/W,30IRE) 0Lux(IR) |
S/N pomer
| 56dB |
| Uzávierka | Auto / manuálne 1/3~1/100000s |
| Objektív | 2.8mm |
| Uhol pohľadu | H: 97° V: 70° D: 128° |
| IR osvetľovač | Áno, dosah do 30m |
| Biele svetlo | Áno, dosah do 30m |
Rozlíšenie
| 5M(2960×1668)(2880×1620) / 4M(2688×1520)(2560×1440) / 3M(2048×1536)(2304×1296) /2M(1920×1080) / 1.3M(1280×960) / 720P(1280×720) / D1(704×576/704×480) / VGA(640×480) /CIF(352×288/352×240) |
| Kompresia | H.265+ / H.265 / H.264+ / H.264 / MJPEG / Ai Coding |
Rýchlosť hlavného streamu
| 2960×1688(1~20kl/s), 2880×1620(1~20kl/s) 2688×1520(1~30kl/s) |
| Rýchlosť druhého streamu | 704×576/704×480(1~25/30kl/s) |
Rýchlosť tretieho streamu
| 1920×1080(1~25/30kl/s) |
| Bitrate | H.264: 32 Kbps~8192 Kbps H.265: 12 Kbps~8192 Kbps |
| Zoom | Digitálny 16x |
| Funkcie obrazu |
| AGC | Auto/manuálne |
AWB (vyváženie bielej)
| Auto/manuálne |
| BLC | Áno |
| HLC | Áno |
AES
| Áno |
| Široký dynamický rozsah | Áno, WDR 120dB
|
| Redukcia šumu | 3D DNR
|
| Defog | Áno |
Detekcia pohybu
| 4 oblasti (nastavenie: veľkosť, poloha, citlivosť, prah) |
| Súkromné masky | 8 |
| NightColor | Áno |
| Inteligentné funkcie Ai |
| Inteligentné funkcie | Zabudované inteligentné algoritmy rozpoznávania a analýzy obrazu |
| Perimetrická ochrana | Vstup do oblasti, prekročenie línie |
| Rozpoznávanie objektov | Rozpoznávanie osoba/vozidlo mechanické pre vstup do oblasti, prekročenie línie znižuje falošné poplachy |
| SMD | Áno, SMD 4.0 |
| Aktívne odstrašovanie | Áno, varovný svetelný alarm |
| Alarm |
| Alarmový vstup/výstup | 1/1 |
| Audio |
Kompresia zvuku
| G.711A / G.711Mu / G.723 / G.726 / PCM |
| Audio vstup/výstup | 1/1 |
| Mikrofón | Áno |
| Reproduktor | Áno |
| Sieť |
| Sieťové pripojenie | RJ-45 10/100 Mbps |
| Protokoly | IPv4, IPv6, HTTP, TCP, UDP, ARP, RTP, RTSP, RTCP, RTMP, SMTP, FTP, SFTP, DHCP, DNS, DDNS, QoS, UPnP, NTP, Multicast, ICMP, IGMP, NFS, SAMBA, PPPoE, SNMP |
| Kompatibilita | ONVIF(S/G/T) |
| Diaľková obsluha | Web Service, CMS BCS Manager (Windows/Linux/MAC), Mobilná aplikácia(iOS, android) |
| Všeobecné |
Slot na pamäťovú kartu
| Áno, microSD karta do 256GB |
| Trieda krytia | IP67 |
| Napájanie | 12V DC / PoE(802.3af) |
Príkon
| <8.2W |
| Prevádzková teplota | -40 °C do 60 °C |
| Povolená vlhkosť | 10~95%RH |
| Materiál krytu | Kov |
| Farba krytu | Biela |
| Rozmery | 288.4×94.4×84.7mm |
| Hmotnosť | 1 kg |
